04G612 砖墙结构构造（烧结多孔砖与普通砖、蒸压砖）

在墙改政策逐步落实过程中，作为一些地区墙体改革的过度性墙体材料－粘土多孔砖已完成了历史赋予他的使命，页岩及页岩煤矸石等替代粘土砖的新材料不断涌现。为了推广应用多孔（空心）砖技术，进一步落实建筑节能与墙改工作政策，2003年中国建筑标准标准设计研究院提出国家标准设计图集《多孔砖墙体建筑构造》96SJ101及《多孔砖墙体结构构造》 96SG612的修编工作。 2004年6月9日负责修编的有关技术人员，对原套图集的编制内容及相关问题进行了充分磋商、讨论。为使设计和施工人员更好地了解和应用新的墙体材料，满足我国地域辽阔的使用要求，增加普通砖型，扩大应用面。因此原《多孔砖墙体建筑构造》96SJ101、《多孔砖墙体结构构造》 96SG612图集的修编名称分别改为《砖墙建筑构造（烧结多孔砖与普通砖、蒸压类砖）》04J101、《砖墙结构构造》04G612。其编制内容及特点： 1. 为便于设计人员应用方便及考虑到图集编制的合理性，该套图集按具有DM多孔砖、KP1多孔砖、实心标准砖各自特点的构造内容分别编制，为避免内容重复，对于以上三部分有共性的内容统一到最后部分中编制。 2. 编制方法上简明扼要，使 DM多孔砖、KP1多孔砖、实心标准砖这三部分内容能很好地融合在一起。 3. 考虑到建筑外墙节能的需要，该套图集提供了夹芯保温外墙的应用构造。

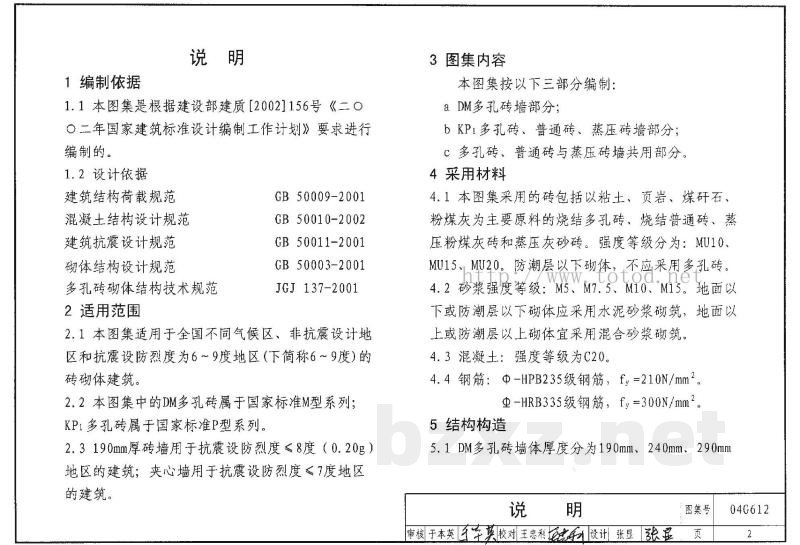

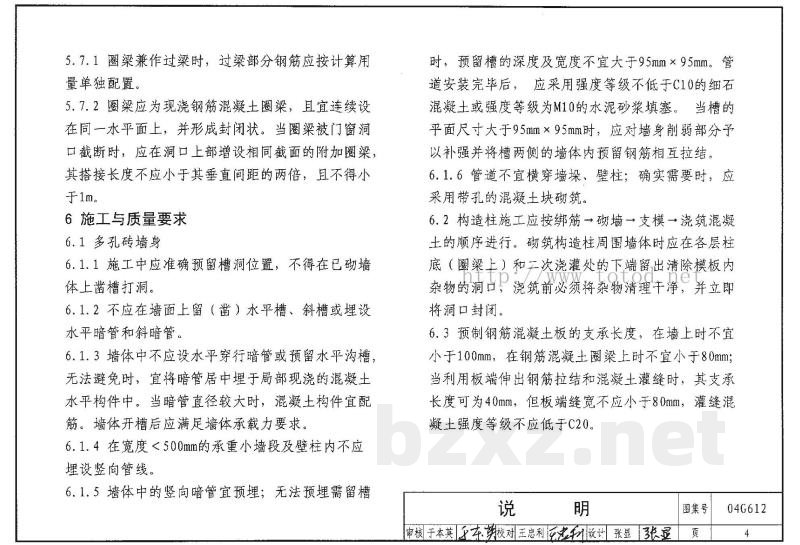

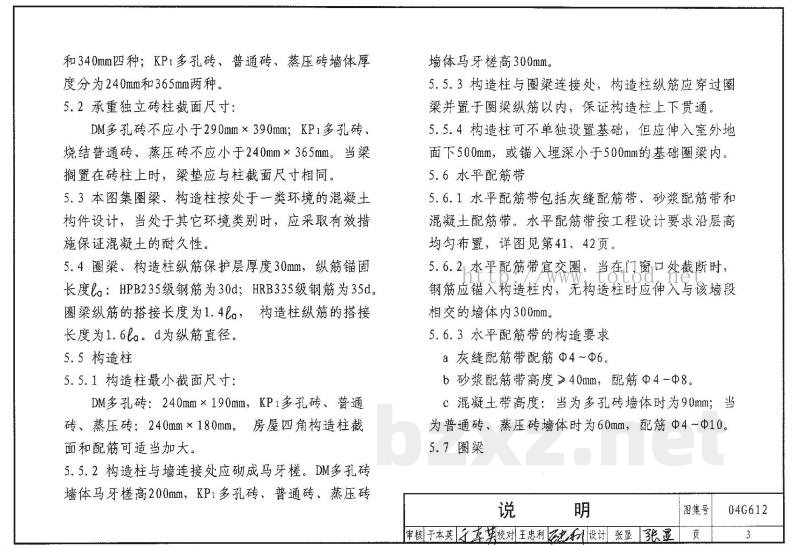

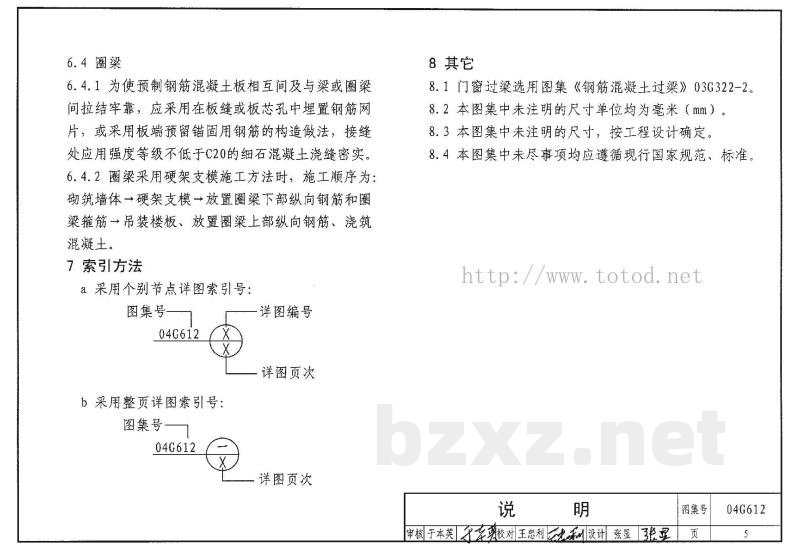

砖墙结构构造（烧结多孔砖与普通砖、蒸压砖） 中华人民共和国建设部批准 主编单位：北京燕化石油化工设计院、中国建筑标准设计研究院 发布日期：二〇〇四年六月一日 图集号：04G612 【目录】 一、说明 二、DM多孔砖墙部分 三、KP1多孔砖、普通砖、蒸压砖墙部分 四、多孔砖、普通砖与蒸压砖墙共用部分 【说明】 1.1 编制依据 本图集是根据建设部建质【2004】73号《二〇〇二年国家建筑标准设计编制工作计划》要求进行编制的。 1.2 设计依据 包括《建筑结构荷载规范》、《混凝土结构设计规范》、《建筑抗震设计规范》、《木结构设计规范》、《多孔砖砌体结构技术规范》等。 2. 适用范围 2.1 本图集适用于全国不同气候区、非抗震设计地区和抗震设防烈度为6～9度地区（以下简称6～9度）的砖砌体建筑。 2.2 本图集中的DM多孔砖属于国家标准M型系列，KP1多孔砖属于国家标准P型系列。 2.3 190mm厚砖墙用于抗震设防烈度≤8度（0.20g）地区的建筑；夹心墙用于抗震设防烈度≤7度地区的建筑。 3. 图集内容 本图集按以下三部分编制： a. DM多孔砖墙部分； b. KP1多孔砖、普通砖、蒸压砖墙部分； c. 多孔砖、普通砖与蒸压砖墙共用部分。 4. 采用材料 4.1 本图集采用的砖包括以粘土、页岩、煤矸石、粉煤灰为主要原料的烧结多孔砖、烧结普通砖、蒸压粉煤灰砖和蒸压灰砂砖。强度等级分为：MU10、MU15、MU20。注意：防潮层以下砌体不应采用多孔砖。 4.2 砂浆强度等级：M5、M7.5、M10、M15。地面以下或防潮层以下砌体应采用水泥砂浆砌筑；地面以上或防潮层以上砌体宜采用混合砂浆砌筑。 4.3 混凝土：强度等级为C20。 4.4 钢筋：HPB235级钢筋（$f_y=210 ext{N/mm}^2$），HRB335级钢筋（$f_y=300 ext{N/mm}^2$）。 5. 结构构造 5.1 墙体厚度规定： DM多孔砖墙体厚度分为190mm、240mm、290mm和340mm四种； KP1多孔砖、普通砖、蒸压砖墙体厚度分为240mm和365mm两种。 5.2 承重独立砖柱： DM多孔砖截面不应小于290mm×390mm； KP1多孔砖、烧结普通砖、蒸压砖截面不应小于240mm×365mm。当梁搁置在砖柱上时，梁垫应与柱截面尺寸相同。 5.3 环境要求：本图集圈梁、构造柱按处于一类环境的混凝土构件设计。若处于其它环境类别，应采取有效措施保证混凝土的耐久性。 5.4 钢筋构造：圈梁、构造柱纵筋保护层厚度为30mm。纵筋锚固长度 $l_g$：HPB235级钢筋为$30d$，HRB335级钢筋为$35d$。圈梁纵筋搭接长度为$1.4l_g$，构造柱纵筋搭接长度为$1.6l_g$（$d$为纵筋直径）。 5.5 构造柱： 5.5.1 最小截面尺寸：DM多孔砖为240mm×190mm；KP1多孔砖、普通砖、蒸压砖为240mm×180mm。房屋四角构造柱的截面和配筋可适当加大。 5.5.2 墙体连接：构造柱与墙连接处应砌成马牙槎。DM多孔砖墙体马牙槎高度为200mm；KP1多孔砖、普通砖、蒸压砖墙体马牙槎高度为300mm。 5.5.3 连接方式：构造柱与圈梁连接处，构造柱纵筋应穿过圈梁并置于圈梁纵筋以内，保证构造柱上下贯通。 5.5.4 基础连接：构造柱可不单独设置基础，但应伸入室外地面下500mm，或锚入埋深小于500mm的基础圈梁内。 5.6 水平配筋带： 5.6.1 水平配筋带包括灰缝配筋带、砂浆配筋带和混凝土配筋带。应按设计要求沿层高均匀布置。 5.6.2 连续性：水平配筋带宜交圈。当在门窗口处截断时，钢筋应锚入构造柱内；无构造柱时应伸入与该墙段相交的墙体内300mm。 5.6.3 构造要求： a. 灰缝配筋带：配筋 $Phi4 sim Phi6$； b. 砂浆配筋带：高度 $ge 40 ext{mm}$，配筋 $Phi4 sim Phi8$； c. 混凝土带：多孔砖墙体高度为$90 ext{mm}$；普通砖、蒸压砖墙体高度为$60 ext{mm}$，配筋 $Phi4 sim Phi10$。 5.7 圈梁： 5.7.1 圈梁兼作过梁时，过梁部分钢筋应按计算用量单独配置。 5.7.2 圈梁应为现浇钢筋混凝土圈梁，宜连续设在同一水平面上并形成封闭状。若圈梁被门窗洞口截断，应在洞口上部增设相同截面的附加圈梁，其搭接长度不应小于垂直间距的两倍，且不得小于$1 ext{m}$。 6. 施工与质量要求 6.1 多孔砖墙身施工： 6.1.1 施工中应准确预留槽洞位置，不得在已砌墙体上凿槽打洞。 6.1.2 不应在墙面上留（凿）水平槽、斜槽或埋设水平暗管和斜暗管。 6.1.3 墙体内不应设水平穿行暗管或预留水平沟槽；无法避免时，宜将暗管居中埋于局部现浇的混凝土水平构件中。当暗管直径较大时，混凝土构件宜配筋。墙体开槽后应满足墙体承载力要求。 6.1.4 在宽度 $<500 ext{mm}$ 的承重小墙段及壁柱内不应埋设竖向管线。 6.1.5 竖向暗管宜预埋；无法预埋需留槽时，预留槽的深度及宽度不宜大于$95 ext{mm} imes 95 ext{mm}$。管道安装完毕后，应采用强度等级不低于C10的细石混凝土或M10水泥砂浆填塞。若槽的平面尺寸大于$95 ext{mm} imes 95 ext{mm}$，应对墙身削弱部分予以补强并将槽两侧的墙体内预留钢筋相互拉结。 6.1.6 管道不宜横穿墙垛、壁柱；确实需要时，应采用蒂孔的混凝土块砌筑。 6.2 构造柱施工：应按“绑筋 $ ightarrow$ 砌墙 $ ightarrow$ 支模 $ ightarrow$ 浇筑混凝土”的顺序进行。在各层柱底（圈梁上）和二次浇灌处的下端应留出清除模板内杂物的洞口，浇筑前必须将杂物清理干净并立即封闭。 6.3 预制板支承：预制钢筋混凝土板在墙上的支承长度不宜小于$100 ext{mm}$，在圈梁上不宜小于$80 ext{mm}$。若利用板端伸出钢筋拉结和混凝土灌缝，其支承长度可为$40 ext{mm}$，但板端缝宽不应小于$80 ext{mm}$，灌缝混凝土强度等级不应低于C20。 6.4 圈梁施工： 6.4.1 为保证预制板与梁/圈梁间拉结牢靠，应采用在板缝或板芯孔中埋置钢筋网片，或采用板端预留锚固钢筋的构造做法，接缝处应用不低于C20的细石混凝土浇缝密实。 6.4.2 硬架支模施工顺序：砌筑墙体 $ ightarrow$ 硬架支模 $ ightarrow$ 放置圈梁下部纵向钢筋和箍筋 $ ightarrow$ 吊装楼板、放置圈梁上部纵筋、浇筑混凝土。 7. 索引方法 a. 采用个别节点详图索引号：图集号—04G612 b. 采用整页详图索引号：图集号04G612 8. 其他 8.1 门窗过梁选用图集《钢筋混凝土过梁》03G322-2。 8.2 本图集中未注明的尺寸单位均为毫米（mm）。 8.3 本图集中未注明的尺寸按工程设计确定。 8.4 本图集中未尽事项均应遵循现行国家规范、标准。 【构造细节补充说明】 1. 构造柱与基础连接：当基础为混凝土结构且埋深 $<500 ext{mm}$ 时，构造柱纵筋锚入基础长度应 $ge 2d$。 2. 构造柱最小配筋：纵筋为 $4Phi12$，箍筋为 $Phi6@250$；若抗震设防烈度为7度时，箍筋应为 $Phi6@250$；若超过7度时，箍筋应为 $Phi6@200$。当烈度超过6度时，箍筋应加密。 3. 构造柱与墙体连接：构造柱与墙体的拉结筋应从室内地面以上$500 ext{mm}$高处起设置。 4. 基础圈梁：截面高度为$180 ext{mm}$；为防止或减轻底层墙体裂缝时，基础圈梁高度应适当增大。基础圈梁纵筋：墙厚$190 ext{mm}$、$240 ext{mm}$时为$4Phi12$；墙厚$290 ext{mm}$、$340 ext{mm}$时为$6Phi12$；箍筋为 $Phi6@200$。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

04G612：砖墙结构构造（烧结多孔砖与普通砖、蒸压砖）

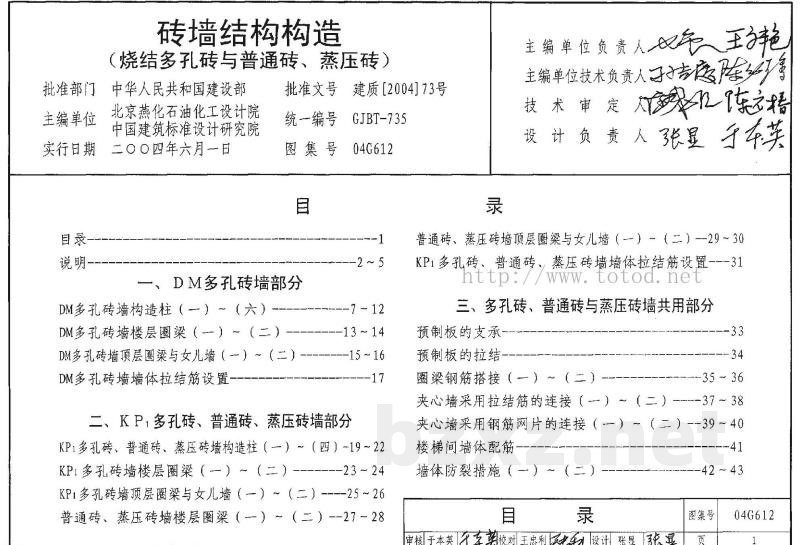

目录
说明
一、DM多孔砖墙部分
DM多孔砖墙构造柱（一）～（六）
DM多孔砖墙楼层圈梁（一）～（二）
DM多孔砖墙顶层圈梁与女儿墙（一）～（二）
DM多孔砖墙墙体拉结筋设置
二、KP1多孔砖、普通砖、蒸压砖墙部分
KP1多孔砖、普通砖、蒸压砖墙构造柱（一）～（四）
KP1多孔砖墙楼层圈梁（一）～（二）
KP1多孔砖墙顶层圈梁与女儿墙（一）～（二）
普通砖、蒸压砖墙楼层圈梁（一）～（二）
普通砖、蒸压砖墙顶层圈梁与女儿墙（一）～（二）
KP1多孔砖、普通砖、蒸压砖墙墙体拉结筋设置
三、多孔砖、普通砖与蒸压砖墙共用部分
预制板的支承
预制板的拉结
圈梁钢筋搭接（一）～（二）
夹心墙采用拉结筋的连接（一）～（二）
夹心墙采用钢筋网片的连接（一）～（二）
楼梯间墙体配筋
墙体防裂措施（一）～（二）
