02SG614 框架结构填充小型空心砌块墙体结构构造

框架结构填充小型空心砌块墙体结构构造

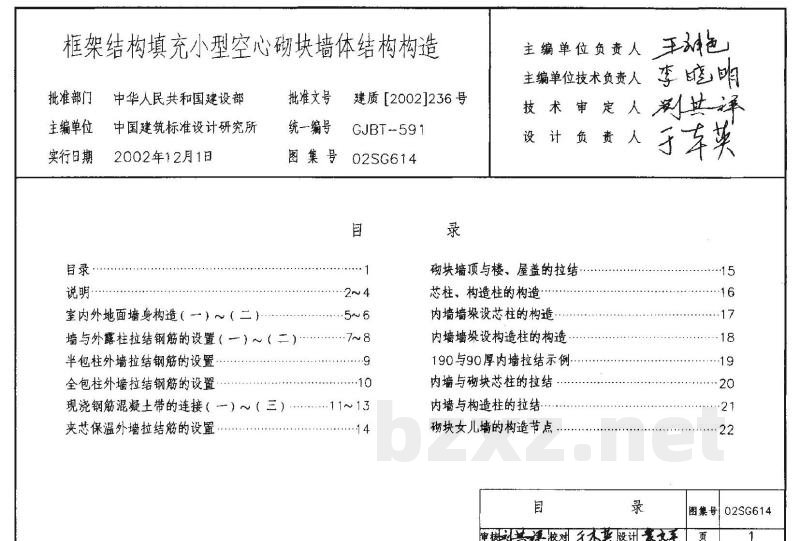

目 录

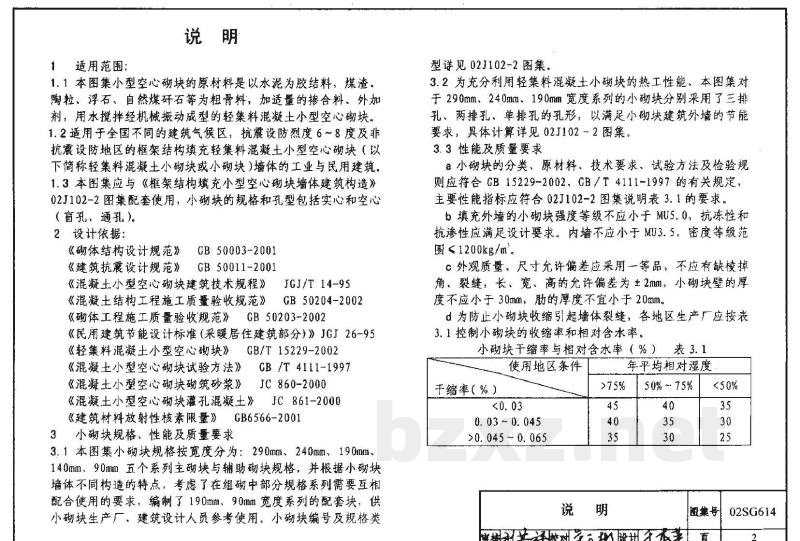

说明

1 适用范围：

1.1 本图集小型空心砌块的原材料是以水泥为胶结料，煤渣、陶粒、浮石、自然煤矸石等为粗骨料，加适量的掺合料、外加剂，用水搅拌经机械振动成型的轻集料混凝土小型空心砌块。

1.2 适用于全国不同的建筑气候区，抗震设防烈度6～8度及非抗震设防地区的框架结构填充轻集料混凝土小型空心砌块（以下简称轻集料混凝土小砌块或小砌块）墙体的工业与民用建筑。

1.3 本图集应与《框架结构填充小型空心砌块墙体建筑构造》02J102-2图集配套使用，小砌块的规格和孔型包括实心（直孔、通孔）、

2 设计依据：

• 《砌体结构设计规范》 GB 50003-2001
• 《建筑抗震设计规范》 GB 50011-2001
• 《混凝土小型空心砌块建筑技术规程》 JGJ/T 14-95
• 《混凝土结构工程施工质量验收规范》 GB 50204-2002
• 《砌体工程施工质量验收规范》 GB 50203-2002
• 《民用建筑节能设计标准(采暖居住建筑部分)》 JGJ 26-95
• 《轻集料混凝土小型空心砌块》 GB/T 15229-2002
• 《混凝土小型空心砌块试验方法》 GB/T 4111-1997
• 《混凝土小型空心砌块砌筑砂浆》 JC 860-2000
• 《混凝土小型空心砌块灌孔混凝土》 JC 861-2000
• 《建筑材料放射性核素限量》 GB6566-2001

3 小砌块规格、性能及质量要求

3.1 本图集小砌块规格按宽度分为：290mm、240mm、190mm、140mm、90mm五个系列主砌块与辅助砌块规格，并根据小砌块墙体不同构造的特点，考虑了在组砌中部分规格系列需要互相配合使用的要求，编制了190mm、90mm宽度系列的配套块，供小砌块生产厂、建筑设计人员参考使用。小砌块编号及规格类型详见 02J102-2图集。

3.2 为充分利用轻集料混凝土小砌块的热工性能，本图集对于 290mm、240mm、190mm宽度系列的小砌块分别采用了三排孔、两排孔、单排孔的孔型，以满足小砌块建筑外墙的节能要求，具体计算详见 02J102-2 图集。

3.3 性能及质量要求

• a 小砌块的分类、原材料、技术要求、试验方法及检验规则应符合 GB 15229-2002、GB/T 4111-1997 的有关规定，主要性能指标应符合 02J102-2 图集说明表 3.1 的要求。
• b 填充外墙的小砌块强度等级不应小于 MU5.0，抗冻性和抗渗性应满足设计要求。内墙不应小于 MU3.5，密度等级范围 ≤ 1200kg/m³。
• c 外观质量、尺寸允许偏差应采用一等品，不应有缺棱掉角、裂缝，长、宽、高的允许偏差为 ± 2mm，小砌块壁的厚度不应小于 30mm，肋的厚度不宜小于 20mm。
• d 为防止小砌块收缩引起墙体裂缝，各地区生产厂应按表 3.1 控制小砌块的收缩率和相对含水率。

小砌块干缩率与相对含水率（%）  表 3.1

e 小砌块放射物限量应符合GB 6566-2001标准规定。

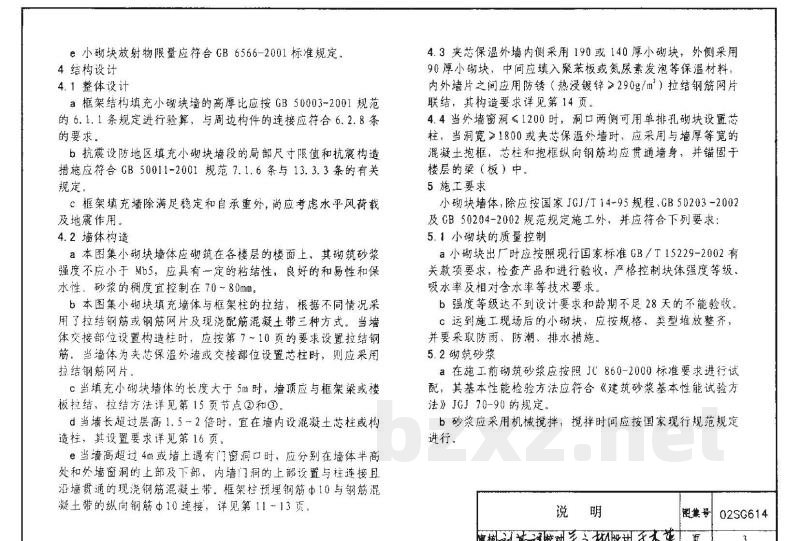

4 结构设计

4.1 整体设计

a 框架结构填充小砌块墙的高厚比应按 GB 50003-2001规范的6.1.1条规定进行验算，与周边构件的连接应符合6.2.8条的要求。

b 抗震设防地区填充小砌块墙段的局部尺寸限值和抗震构造措施应符合GB 50011-2001规范7.1.6条与13.3.3条的有关规定。

c 框架填充墙除满足稳定和自承重外，尚应考虑水平风荷载及地震作用。

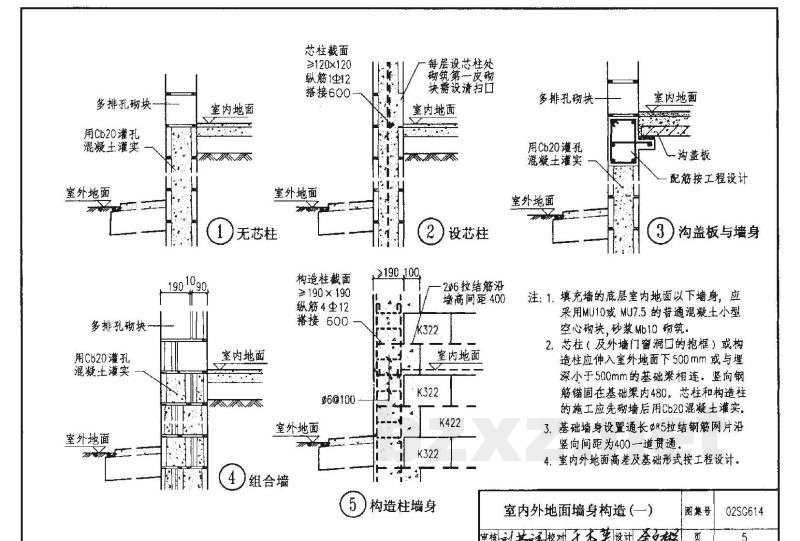

4.2 墙体构造

a 本图集小砌块墙体应砌筑在各楼层的楼面上，其砌筑砂浆强度不应小于M5，应具有一定的粘结性、良好的和易性和保水性。砂浆的稠度宜控制在70～80mm。

b 本图集小砌块填充墙体与框架柱的拉结，根据不同情况采用了拉结钢筋或钢筋网片及现浇配筋混凝土带等三种方式。当墙体交接部位设置构造柱时，应按第7-10页的要求设置拉结钢筋；当墙体为夹芯保温外墙或交接部位设置芯柱时，则应采用拉结钢筋网片。

c 当填充小砌块墙体的长度大于5m时，墙顶应与框架梁或楼板拉结。拉结方法详见第15页节点③和④。

d 当墙长超过层高1.5~2倍时，宜在墙内设混凝土芯柱或构造柱，其设置要求详见第16页。

e 当墙高超过4m或墙上遇有门窗洞口时，应分别在墙体半高处和外墙窗洞的上部及下部、内墙门洞的上部设置与柱连接且沿墙贯通的现浇钢筋混凝土带。框架柱预埋钢筋Φ10与钢筋混凝土带的纵向钢筋Φ10连接，详见第11-13页。

4.3 夹芯保温外墙内侧采用190或140厚小砌块，外侧采用90厚小砌块，中间应填入聚苯板或氮尿素发泡等保温材料。内外墙片之间应用防锈（热浸镀锌≥290g/m²）拉结钢筋网片联结，其构造要求详见第14页。

4.4 当外墙窗洞＜1200时，洞口两侧可用单排孔砌块设置芯柱；当洞宽＞1800或夹芯保温外墙时，应采用与墙厚等宽的混凝土抱框。芯柱和抱框纵向钢筋均应贯通墙体，并锚固于楼层的梁（板）中。

5 施工要求

小砌块墙体，除应按国家JGJ/T 14-95规程、GB 50203-2002及GB 50204-2002规范规定施工外，并应符合下列要求：

5.1 小砌块的质量控制

a 小砌块出厂时应按照现行国家标准 GB/T 15229-2002有关款项要求，检查产品和进行验收。严格控制砌块强度等级、吸水率及相对含水率等技术要求。

b 强度等级达不到设计要求和龄期不足28天的不能验收。

c 运到施工现场后的小砌块，应按规格、类型堆放整齐，并要采取防雨、防潮、排水措施。

5.2 砌筑砂浆

a 在施工前砌筑砂浆应按照JC 860-2000标准要求进行试配。其基本性能检验方法应符合《建筑砂浆基本性能试验方法》JGJ 70-90的规定。

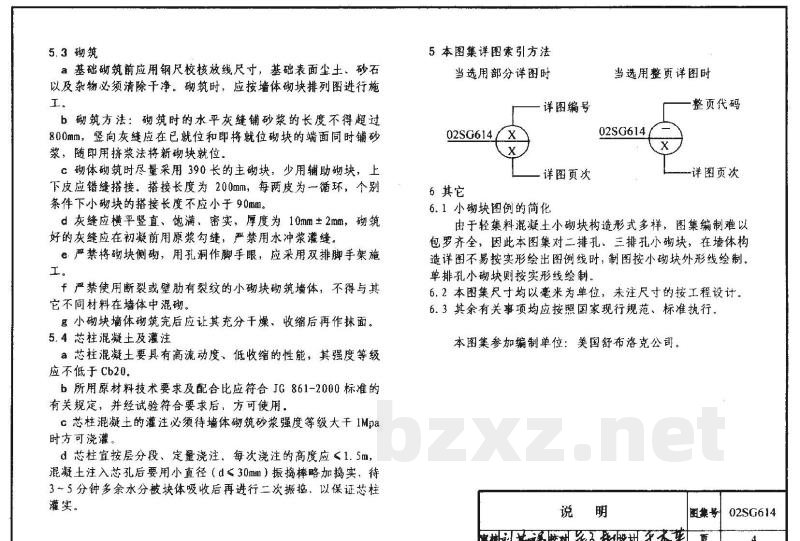

b 砂浆应采用机械搅拌，搅拌时间应按国家现行规范规定进行。
