02ZG710 发泡水泥复合板

发泡水泥复合板

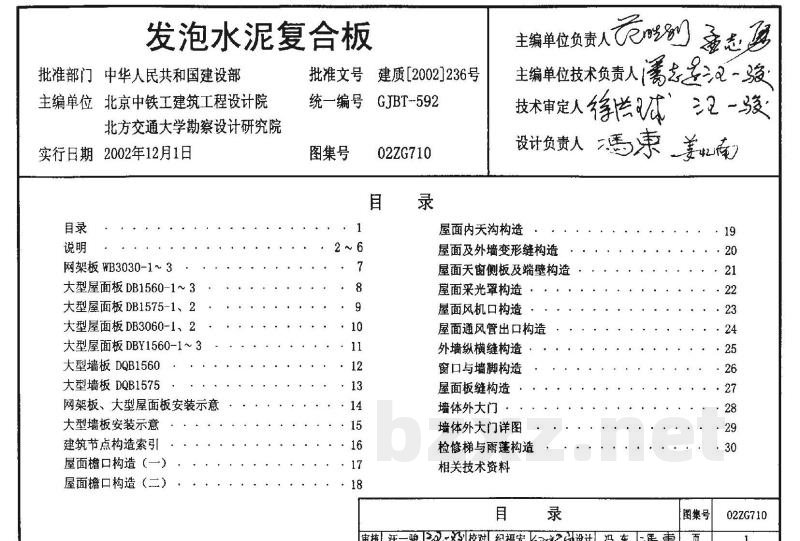

目 录

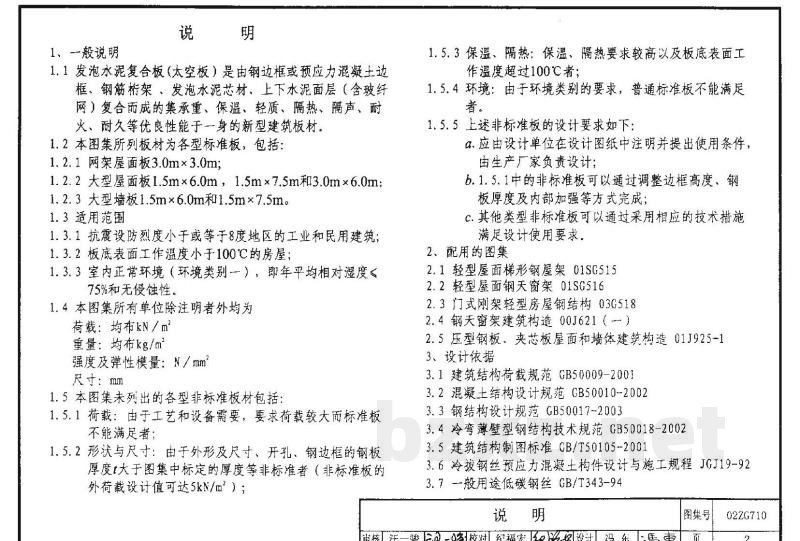

说 明

1、一般说明

1.1 发泡水泥复合板（太空板）是由钢边框或预应力混凝土边框、钢筋桁架、发泡水泥芯材、上下水面面层（含玻纤网）复合而成的集承重、保温、轻质、隔热、隔声、耐火、耐久等优良性能于一体的新型建筑板材。

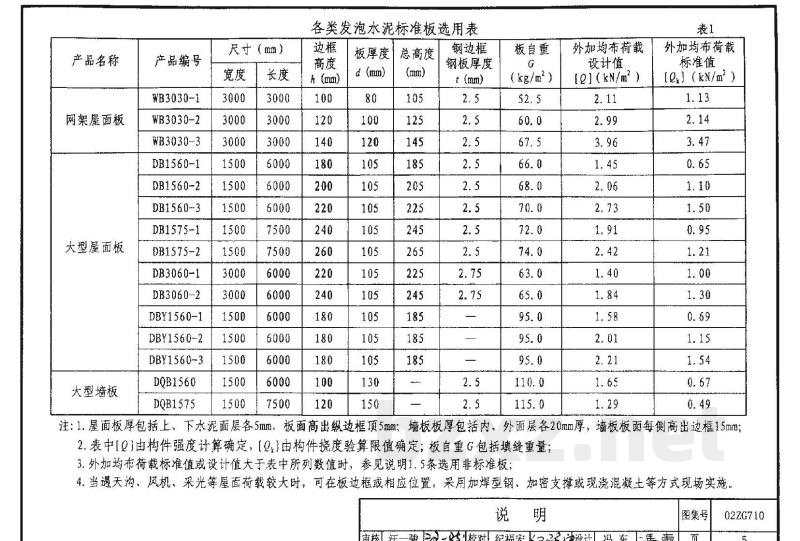

1.2 本图集所列板材为各种标准板，包括：

1.2.1 网架屋面板3.0m×3.0m；

1.2.2 大型屋面板1.5m×6.0m、1.5m×7.5m和3.0m×6.0m；

1.2.3 大型墙板1.5m×6.0m和1.5m×7.5m。

1.3 适用范围

1.3.1 抗震设防烈度小于或等于8度地区的工业和民用建筑；

1.3.2 板底表面工作温度小于100℃的房屋；

1.3.3 室内正常环境（环境类别一），即年平均相对湿度<75%和无侵蚀性。

1.4 本图集所有单位除注明者外均为

荷载：均布kN/m²
重量：均布kg/m²
强度及弹性模量：N/mm²
尺寸：mm

1.5 本图集未列出的各种非标准板材包括：

1.5.1 荷载：由于工艺和设备需要，要求荷载较大而标准板不能满足者；

1.5.2 形状与尺寸：由于外形及尺寸、开孔、钢边框的钢板厚度t大于图集中标定的厚度等非标准者（非标准板的外荷载设计值可达5kN/m²）；

1.5.3 保温、隔热：保温、隔热要求较高以及板底表面工作温度超过100℃者；

1.5.4 环境：由于环境类别的要求，普通标准板不能满足者。

1.5.5 上述非标准板的设计要求如下：

a.应由设计单位在设计图纸中注明并提出使用条件，由生产厂家负责设计；

b.1.5.1中的非标准板可以通过调整边框高度、钢板厚度及内部加强等方式完成；

c.其他类型非标准板可以通过采用相应的技术措施满足设计使用要求。

2、配套的图集

2.1 轻型屋面梯形钢屋架 01SG515
2.2 轻型屋面钢天窗架 01SG516
2.3 门式刚架轻型房屋钢结构 03G518
2.4 钢门窗建筑构造 00J621（一）
2.5 压型钢板、夹芯板屋面和墙体建筑构造 01J925-1

3、设计依据

3.1 建筑结构荷载规范 GB50009-2001
3.2 混凝土结构设计规范 GB50010-2002
3.3 钢结构设计规范 GB50017-2003
3.4 冷弯薄壁型钢结构技术规范 GB50018-2002
3.5 建筑结构制图标准 GB/T50105-2001
3.6 冷轧带肋钢丝预应力混凝土构件设计与施工规程 JGJ199-92
3.7 一般用途低碳钢丝 GB/T343-94

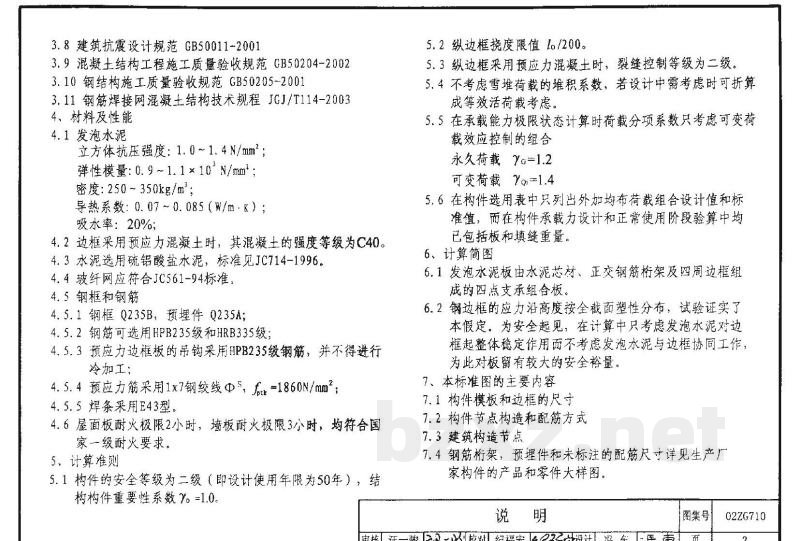

3.8 建筑抗震设计规范 GB50011-2001
3.9 混凝土结构工程施工质量验收规范 GB50204-2002
3.10 钢结构施工质量验收规范 GB50205-2001
3.11 钢筋焊接网混凝土结构技术规程 GJ/T114-2003

4、材料及性能

4.1 发泡水泥
立方体抗压强度：1.0~1.4 N/mm²；
弹性模量：0.9~1.1 × 10³ N/mm²；
密度：250 ~ 350kg/m³；
导热系数：0.07~0.085 (W/m·k)；
吸水率：20%；

4.2 边框采用预应力混凝土时，其混凝土的强度等级为C40。

4.3 水泥选用硫铝酸盐水泥，标准见JC714-1996。

4.4 玻纤网应符合JC561-94标准。

4.5 钢框和钢筋

4.5.1 钢框 Q235B，预埋件 Q235A；
4.5.2 钢筋可选用HPB235级和HRB335级；
4.5.3 预应力边框板的吊钩采用HPB235级钢筋，并不得进行冷加工；
4.5.4 预应力筋采用1x7钢绞线 Φ⁵, f_ptk=1860N/mm²；
4.5.5 焊条采用E43型。

4.6 屋面板耐火极限2小时，墙板耐火极限3小时，均符合国家一级耐火要求。

5、计算准则

5.1 构件的安全等级为二级（即设计使用年限为50年），结构构件重要系数γ₀=1.0。
5.2 纵边框挠度限值 l₀/200。
5.3 纵边框采用预应力混凝土时，裂缝控制等级为二级。
5.4 不考虑雪堆荷载的堆积系数，若设计中需考虑时可折算成等效活荷载考虑。
5.5 在承载能力极限状态计算时荷载分项系数只考虑可变荷载效应控制的组合
永久荷载 γ_G=1.2
可变荷载 γ_Q=1.4

5.6 在构件选用表中只列出外加均布荷裁组合设计值和标准值，而在构件承载力设计和正常使用阶段验算中均已包括板和填缝重量。

6、计算简图

6.1 发泡水泥板由水泥芯材、正交钢筋桁架及四周边框组成的四点支承组合板。
6.2 钢边框的应力沿高度按全截面塑性分布，试验证实了本假定。为安全起见，在计算中只考虑发泡水泥对边框起整体稳定作用而不考虑发泡水泥与边框协同工作，为此对角留有较大的安全检量。

7、本标准图的主要内容

7.1 构件模板和边框的尺寸
7.2 构件节点构造和配筋方式
7.3 建筑构造节点

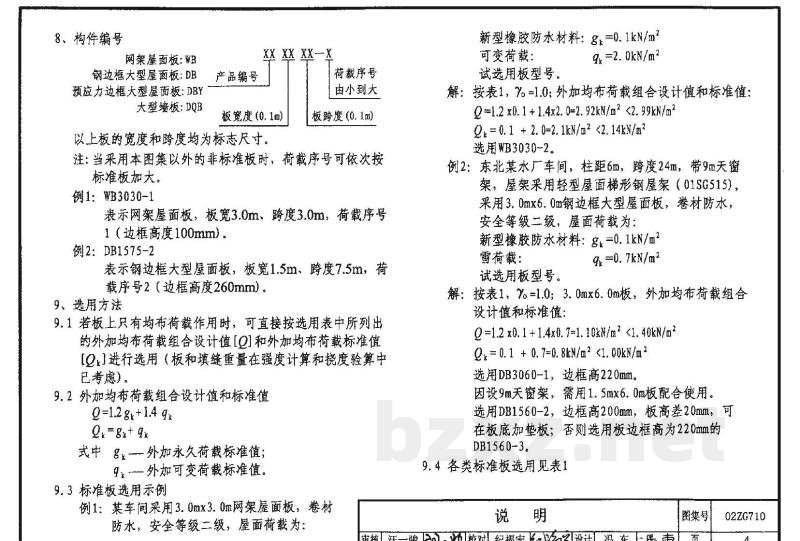

7.4 钢筋桁架，预埋件和未标注的配筋尺寸详见生产厂家构件的产品和零件大样图。
