09SG619-1 房屋建筑抗震加固（一）（中小学校舍抗震加固）

　　09SG619-1《房屋建筑抗震加固（一）（中小学校舍抗震加固）》国标图集基于已有的规范、标准和震害经验以及有关研究成果的总结，适用于抗震设防烈度6～9度地区，经抗震鉴定后需要进行抗震加固的砌体结构、框架结构中小学校舍的常规抗震加固。砖混结构主要推荐了单面加钢筋混凝土板墙加固、双面加钢筋混凝土板墙加固、双面加钢筋网砂浆面层加固及外加圈梁－钢筋混凝土柱加固的方法，并给出了如何选用各加固方法及各加固方法的适用范围；框架结构主要推荐了改变结构体系加固法和加钢构套、钢筋混凝土套的加固方法。本图集还给出了中小学校舍抗震加固的具体要求，是目前国内针对中小学校舍抗震加固方面较全面的技术指导及实用文件，可供工程设计人员、施工人员、教学人员使用。

国家建筑标准设计图集 09SG619-1
房屋建筑抗震加固（中小学校舍抗震加固）

批准部门：中华人民共和国住房和城乡建设部
组织编制：中国建筑科学研究院、中国建筑标准设计研究院
生编单位：中国计划出版社
实行日期：2009年9月1日

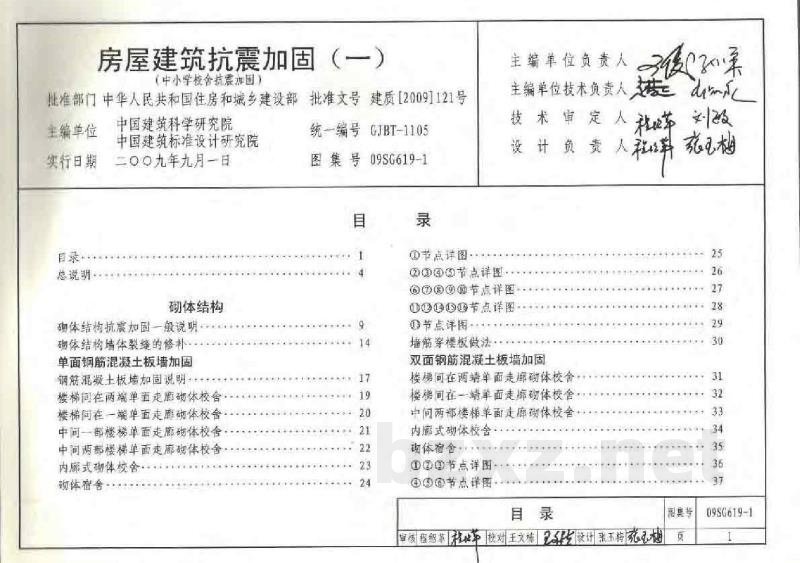

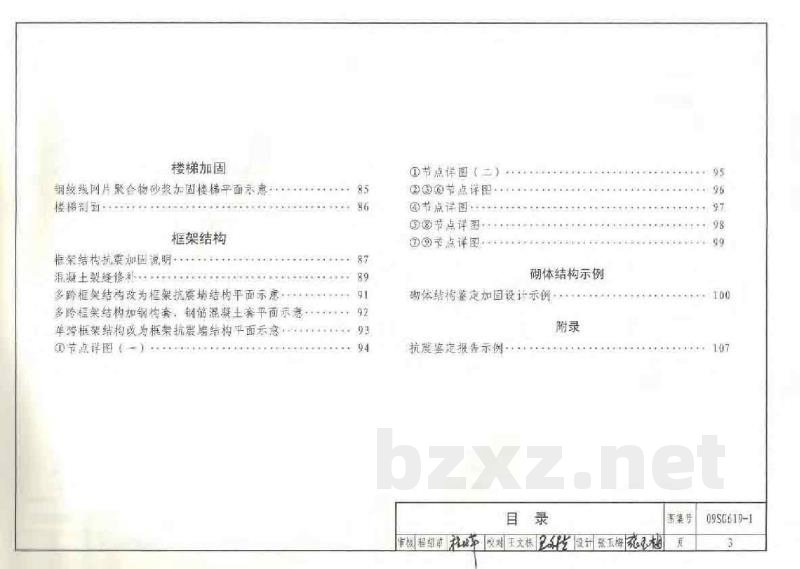

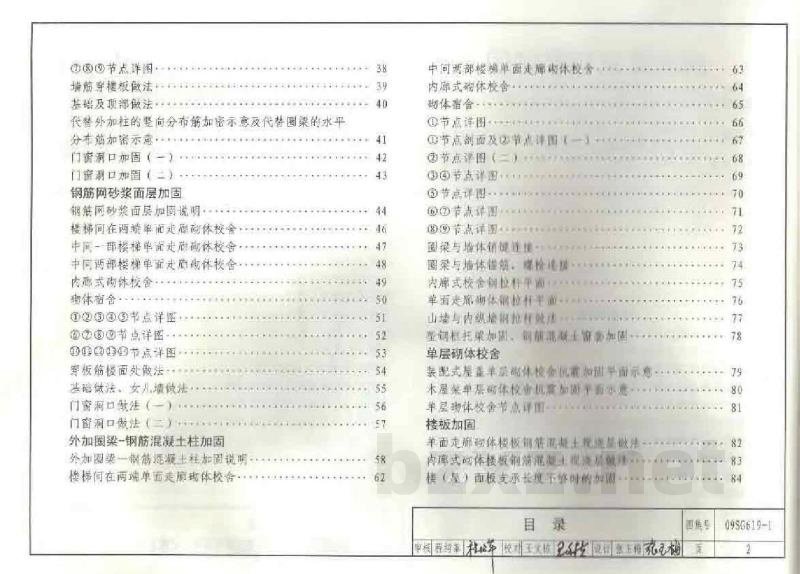

目录
总说明
砌体结构
- 体结构抗震加固一般说明
- 体结构墙体裂缝的修补
- 单面钢筋混凝土板墙加固
- 楼梯间加固
- 门窗洞口加固
- 钢筋网砂浆面层加固
框架结构
- 框架结构抗震加固
- 混凝土裂缝修补
- 楼梯加固
附录

1 编制依据
1.1 总说明
1.2 主要设计依据
《建筑结构设计规范》 GB 50007-2002
《本结构设计规范》 GB 50005-2003（2005年版）
《建管地基基础设计规范》 GB 50007-2002
《建筑结构传力规范》 GB 50011-2001（2008年版）
《混凝土结构设计规范》 GB 50010-2002
《建筑抗震设计规范》 GB 50011-2001（2008年版）
《钢结构设计规范》 GB 50017-2003
《建筑抗震鉴定标准》 GB 50023-2009
《喷射混凝土技术规范》 GB 50086-2001
《建筑工程抗震设防分类标准》 GB 50223-2008
《混凝土结构加固设计规范》 GB 50367-2006
《建筑地基处理技术规范》 JGJ 116-2009
《建筑抗震加固技术规程》 JGJ 79-2002
《既有建筑地基基础加固技术规范》 JGJ 123-2000
《多孔砖砌体结构技术规范》 JG 137-2001（2002年版）
《混凝土结构后加固技术规程》 CECS 161:2004
《混凝土小型空心砌块建筑技术规程》 JGJ 145-2004

2 适用范围
本图集适用于抗震设防烈度6-8度地区：经抗震鉴定后需要进行抗震加固的现有基础结构；框架结构中小学校舍（包括教学用房、学生宿舍及食堂等房屋；不包括办公用房）的抗震加固；并以加固动体结构教学楼为主。抗震设防烈度为9度地区的中小学校舍应有高于本图集的加固措施，并按相关规定执行。本图集不适用于列为文物保护的校舍。
本图集系典型工程加固构造示意：具体工程可根据实际情况采用其他有效的加固构造做法，加固工程应由有相应资质的鉴定单位及设计单位按相关规范的要求进行鉴定及加固设计并由有相应资质的专业施工单位负责实施。
中小学的教学用房、学生宿舍和食堂的抗震设防分类按《建筑工程抗震设防分类标准》 GB 50223-2008的规定执行。中小学的教学用房、学生宿舍和食堂，抗震设防级别不应低于重点设防类（乙类）。抗震验算时，应按学校实际设防烈度确定其设计作用。

3 校舍的后续使用年限
3.1 现有校舍经抗震鉴定后，根据后续使用年限的不同，其简称如下：
A类：后续使用年限30年的校舍
B类：后续使用年限40年的校舍
C类：后续使用年限50年的校舍
3.2 各时期校舍后续使用年限要求：
- 在20世纪70年代及以前建造的现有校舍，其后续使用年限不应少于30年；
- 在20世纪80年代建造（按GB 50011-78系列设计）的现有校舍，宜采用40年或更长，且不应少于30年；
- 在20世纪90年代建造（按GB 50011-89系列设计）的现有校舍，后续使用年限不应少于40年；
- 在2001年后建造（按GB 50011-2001系列设计）的现有校舍，后续使用年限宜采用50年。

6 加固工作程序
6.1 中小学校舍的加固工作必须遵循以下程序：
建筑抗震鉴定 $\rightarrow$ 加固方案选定 $\rightarrow$ 加固施工图设计 $\rightarrow$ 施工图审查 $\rightarrow$ 施工过程验收

6.2 建筑抗震鉴定
6.2.1 现有校舍在抗震加固前，应收集现有校舍的设计图纸、计算书、详细的岩土工程勘察报告、竣工验收等原始资料；当资料不全时，应根据鉴定的需要进行补充或实测。
6.2.2 调查校舍现状与原始资料相符合的程度、施工质量和维护状况，发现相关的非抗震缺陷和是否存在局部损伤，并对现有校舍的缺陷损伤进行专门分析，抗震加固时一并处理。
6.2.3 鉴定时对现有校舍进行必要的检测。对于基础校舍，房屋的高度和层数、抗震墙的厚度和间距、墙体实际达到的砂浆强度等级和构造质量、墙体交接处的连接以及女儿墙、楼梯间和出屋面等易引起倒塌伤人的部位应重点检查。8度地区应检查墙体布置的规则性，检查楼、屋面的圈梁，检查楼屋盖与墙体的连接构造等。对于钢筋混凝土校舍，在6度地区时，应检查局部易掉落伤人的构件、部件以及楼梯间非结构构件的连接构造；在7度地区时，除按6度区的要求检查外，还应检查柱节点的连接方式、框架跨间及不同结构体系之间的连接构造；在8度地区时，除按7度检查外，还应检查框架柱的配筋、材料强度、各构件间的连接、结构体型的规则性、短柱分布、使用荷载的分布等。
6.2.4 根据各类校舍结构的特点、结构布置、构件和抗震承载力等现状条件，按《建筑抗震鉴定标准》GB 50073-2009采用适当的逐级鉴定方法，进行综合抗震能力评价。
6.2.5 对现有校舍整体抗震性能应作出评价：对符合抗震鉴定要求的校舍应说明其后续使用年限，对不符合抗震鉴定要求的校舍提出相应的抗震加固对策和处理意见，并出具鉴定报告。抗震鉴定报告应明确现有建筑的后续使用年限、加固方案及加固设计的要求等。

6.3 加固设计
6.3.1 加固设计原则
加固方案应根据抗震鉴定结果经综合分析后确定，分别采用房屋整体加固、区段加固或构件加固，以加强校舍的整体性，改善构件的受力状况，提高综合抗震能力。加固或新增构件的布置，应消除或减少不利因素，防止因局部加强导致结构刚度或强度突变（当本层刚度大于相邻下一层30%或本层受剪承载力大于相邻一层20%时，可视为刚度突变）。
