SG618-1～4 农村民宅抗震构造详图（2008年合订本）

（1）适用范围：本图集适用于非地震区及抗震设防烈度≤8度的地区、层数为一、二层的农村民宅房屋。（2）主要内容：本图集按照主体结构的材料不同而分为四个分册：08SG618-1：农村民宅抗震构造详图砖结构：包括烧结普通砖、烧结多孔砖、蒸压灰砂砖和蒸压粉煤灰砖；08SG618-2：农村民宅抗震构造详图（木结构房屋）木结构：包括穿斗木结构、木柱木屋架、木柱木梁承重的，砌体或生土、石围护墙的一、二层木楼（屋）盖房屋；08SG618-3：农村民宅抗震构造详图（生土结构房屋）生土结构：包括土坯墙、夯土墙承重的一层木屋盖房屋；08SG618-4：农村民宅抗震构造详图（石结构房屋）包括采用料石、平毛石承重的一、二层木楼（屋）盖房屋。 各分册均给出了平面布置、基础、墙体、圈梁、构造柱、屋盖等成套的结构做法，并对应不同设防烈度，提供不同的抗震构造详图。（3）特点：本图集是一本为农村农民住宅建造，满足抗震要求而编制的国标图集。在材料选择上，体现了就地取材、经济实惠的特点。在抗震要求方面，突出以人为本，尊重生命，在不增加太多造价的基础上，满足抗震设防要求，以使农民的生命及财产安全得到保障。在图集绘制上，尽量采用通俗易懂的语言，简单、直观的图形以及三维立体图：包括布置图、构造图、节点连接图等，为农村民宅的建设提供实用可行、安全可靠的技术支持。

农村民宅抗震构造详图（砖结构房屋）
批准部门：中华人民共和国住房和城乡建设部
批准文号：建质【20081112号】
主编单位：河北工业大学建筑设计研究院
实行日期：二〇〇八年七月一日

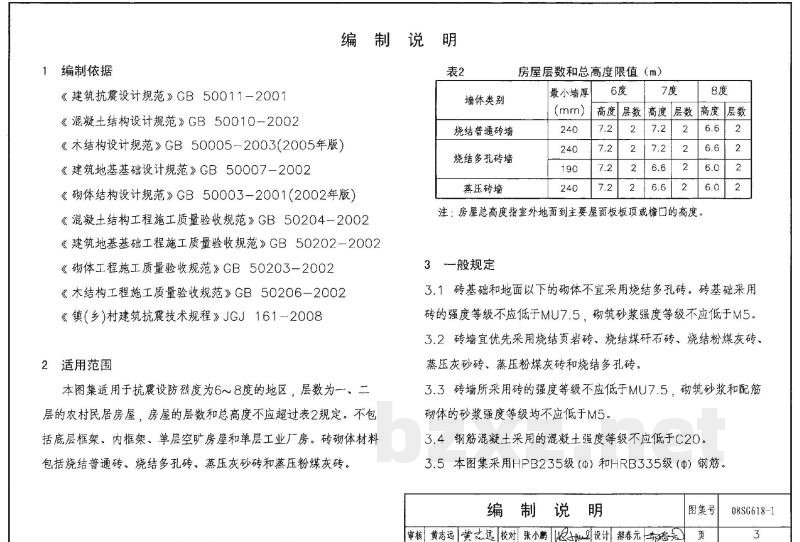

【编制依据】
《建筑抗震设计规范》GB50011-2001
《混凝土结构设计规范》GB50010-2002
《木结构设计规范》GB50005-2003（2005年版）
《建筑地基基础设计规范》GB50007-2002
《砌体结构设计规范》GB50003-2001（2002年版）
《混凝土结构工程施工质量验收规范》GB50204-2002
《建筑地基基础工程施工质量验收规范》GB50202-2002
《砌体工程施工质量验收规范》GB50203-2002
《木结构工程施工质量验收规范》GB50206-2002
《镇（乡）村建筑抗震技术规程》JGJ161-2008

【1 适用范围】
本图集适用于抗震设防烈度为6～8度的地区，层数为一、二层的农村民居房屋，房屋的层数和总高度不应超过表2规定。不包括底层框架、内框架、单层空旷房屋和单层工业厂房。砖砌体材料包括烧结普通砖、烧结多孔砖、蒸压灰砂砖和蒸压粉煤灰砖。

【2 墙体类别及限值】
2.1 墙体厚度与高度限制
（1）烧结普通砖墙与蒸压砖墙：最小厚度240mm；6-7度设防烈度下，高度限值7.2m；8度设防烈度下，高度限值6.6m（2层）至7.2m（1层）。
（2）烧结多孔砖墙：最小厚度190mm；6-7度设防烈度下，高度限值7.2m；8度设防烈度下，高度限值6.0m（2层）至7.0m（1层）。

2.2 砖基础与地面以下砌体
3.1 砖基础和地面以下的砌体不宜采用烧结多孔砖。砖基础采用砖的强度等级不应低于MU7.5，砌筑砂浆强度等级不应低于M5。
3.2 砖墙宜优先采用烧结页岩砖、烧结煤矸石砖、烧结粉煤灰砖、蒸压灰砂砖、蒸压粉煤灰砖和烧结多孔砖。
3.3 砖墙所采用砖的强度等级不应低于MU7.5，砌筑砂浆和配筋砌体的砂浆强度等级均不应低于M5。
3.4 钢筋混凝土采用的混凝土强度等级不应不低于C20。
3.5 本图集采用HPB25级（Φ）和HRB400级（）钢筋。

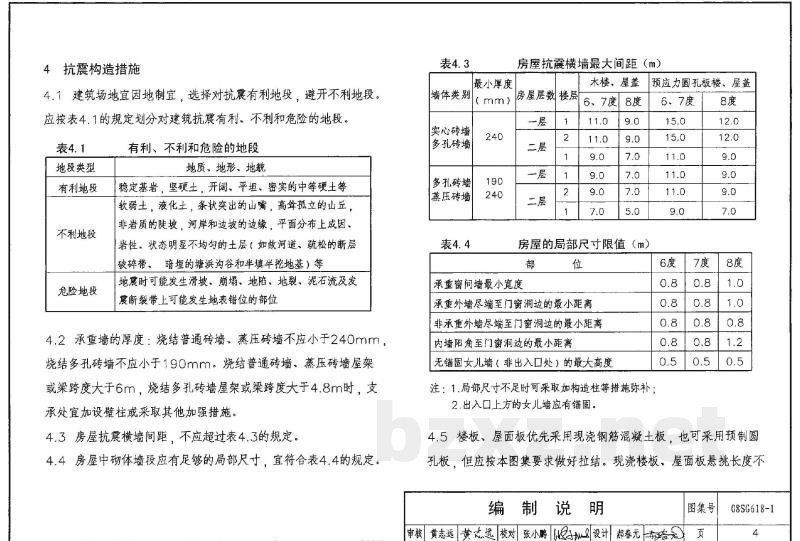

【3 抗震构造措施】
4.1 建筑场地选择
应按表4.1的规定划分对建筑抗震有利、不利和危险的地段。
（1）有利地段：稳定基岩、坚硬土、开阔平坦、密实的中等硬土等。
（2）不利地段：软弱土、液化土、条状突出的山嘴、高耸孤立的山丘、非岩质的陡坡、河岸和边坡的边缘、平面分布上岩性、状态明显不均匀的土层。
（3）危险地段：可能发生滑坡、崩塌、地陷、地裂、泥石流及发震断裂带上可能发生地表错位的部位。

4.2 承重墙厚度
烧结普通砖墙、蒸压砖墙不应小于240mm；烧结多孔砖墙不应小于190mm。若房屋屋架或梁跨度较大（烧结普通砖/蒸压砖墙大于6m，烧结多孔砖墙大于4.8m），支承处宜加设壁柱或采取其他加强措施。

4.3 房屋抗震横墙最大间距
（1）实心砖墙与蒸压砖墙：6-7度设防烈度下最大间距为11.0m；8度设防烈度下最大间距为9.0m。
（2）多孔砖墙：6-7度设防烈度下最大间距为9.0m；8度设防烈度下最大间距为7.0m。

4.4 房屋局部尺寸限值
（1）6-7度设防烈度：承重窗间墙最小宽度0.8m；承重外墙尽端至门窗洞边的最小距离0.8m；内墙阳角至门窗洞边的最小距离0.8m；无锚固女儿墙最大高度0.5m。
（2）8度设防烈度：承重窗间墙最小宽度1.0m；承重外墙尽端至门窗洞边的最小距离1.0m；内墙阳角至门窗洞边的最小距离0.8m；无锚固女儿墙最大高度0.5m。

4.5 楼板与屋面板
楼、屋盖优先采用现浇钢筋混凝土板，也可采用预制圆孔板，但应按本图集要求做好拉结。现浇楼板、屋面板悬挑长度宜不超过1000mm，板厚不小于悬挑长度的1/10且不小于70mm。

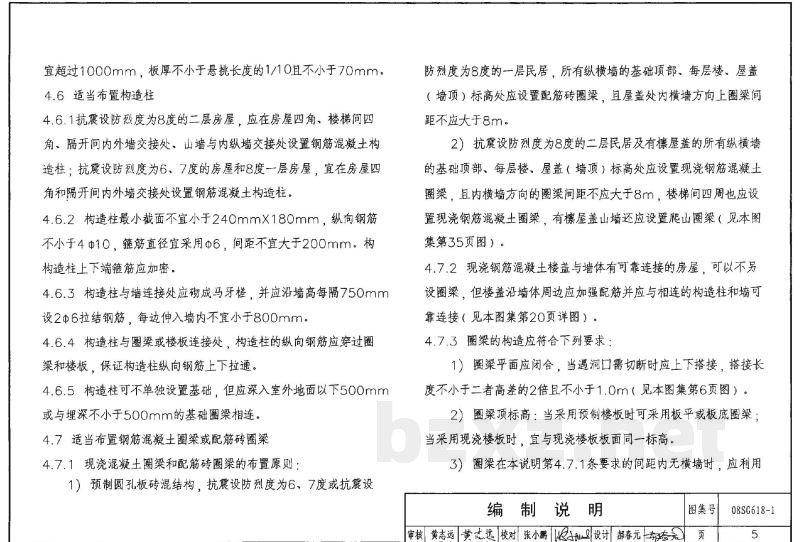

4.6 构造柱布置
4.6.1 抗震设防烈度为8度的二层房屋，应在房屋四角、楼梯间四角、隔开间内外墙交接处、山墙与内纵墙交接处设置钢筋混凝土构造柱；抗震设防烈度为6、7度的房屋和8度一层房屋，宜在房屋四角和隔开间内外墙交接处设置钢筋混凝土构造柱。
4.6.2 构造柱最小截面不宜小于240mm×180mm，纵向钢筋不小于4Φ10，箍筋直径宜采用Φ6，间距不宜大于200mm，上下端箍筋应加密。
4.6.3 构造柱与墙连接处应砌成马牙槎，并应沿墙高每隔750mm设2Φ6拉结钢筋，每边伸入墙内不宜小于800mm。
4.6.4 构造柱与圈梁或楼板连接处，构造柱的纵向钢筋应穿过圈梁和楼板，保证纵向钢筋上下拉通。
4.6.5 构造柱可不单独设置基础，但应深入室外地面以下500mm或与埋深不小于500mm的基础圈梁相连。

4.7 圈梁布置
4.7.1 布置原则：
（1）预制圆孔板结构（6-8度）：在所有纵横墙的基础顶部、每层、屋盖（墙顶）标高处应设置配筋砖圈梁；宜在内横墙方向上圈梁间距不大于8m。
（2）8度设防烈度二层民居及有屋盖的所有房屋：在基础顶部、每层、屋盖（墙顶）标高处应设置现浇钢筋混凝土圈梁；宜在内横墙方向上间距不大于8m；楼梯间四周及爬山屋盖山墙处也应设置圈梁。
4.7.2 现浇楼盖与墙体有可靠连接的房屋，可以不另设圈梁，但应加强边缘配筋并与构造柱、墙可靠连接。
4.7.3 圈梁构造要求：
（1）圈梁平面应闭合，遇洞口切断时应上下搭接，搭接长度不小于二者高差的2倍且不小于1.0m。
（2）圈梁顶标高：采用预制楼板时可采用板平或板底圈梁；采用现浇楼板时，宜与现浇楼板板面同一标高。
（3）截面尺寸：钢筋混凝土圈梁截面高度不应小于120mm；基础圈梁截面高度不应小于180mm。纵向钢筋不宜小于4Φ10，箍筋直径采用Φ6，间距不大于250mm。

4.8 加强楼、屋盖的连接
4.8.1 现浇钢筋混凝土楼、屋盖要求：
（1）现浇楼板、屋面板伸进纵、横墙内的长度不应小于120mm。
（2）预制圆孔板结构：若圈梁在板下皮，板端伸进外墙不小于120mm，伸入内墙不小于100mm，在上的长度不小于80mm。若板跨度大于4.8m且与外墙平行，靠外墙侧边应与墙或圈梁拉结。
4.8.2 瓦木屋盖结构要求：
（1）抗震设防烈度为6、7度时，木条应在内墙满搭，在山墙处伸出200mm并用圆钉、扒钉与木垫板连接；构件间应采用圆钉、扒钉或铅丝连接。
（2）抗震设防烈度为8度时，木条应与山墙、内横墙上的钢筋混凝土圈梁用螺栓拉结，以增大屋面整体刚度。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

SG618-1～4：农村民宅抗震构造详图（2008年合订本）

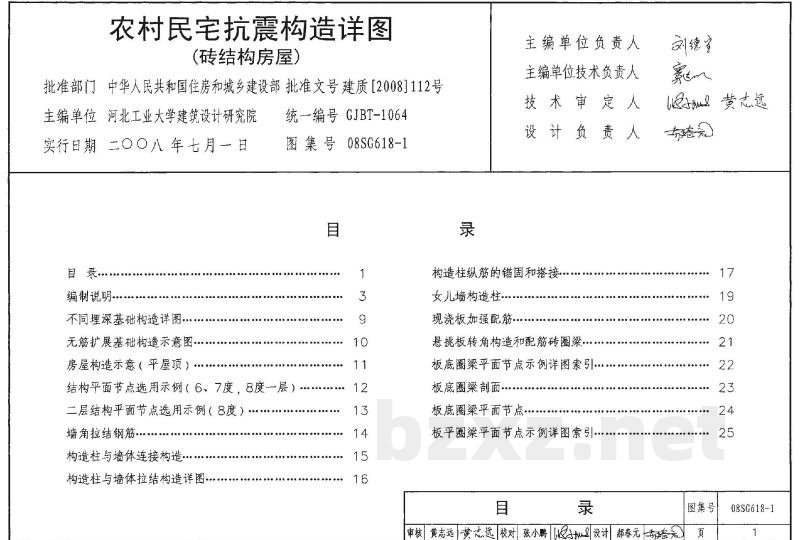

08SG618-1：农村民宅抗震构造详图(砖结构房屋)
目 录
编制说明
不同埋深基础构造详图
无筋扩展基础构造示意图
房屋构造示意（平屋顶）
结构平面节点选用示例（6、7度，8度一层）
二层结构平面节点选用示例（8度）
墙角拉结钢筋
构造柱与墙体连接构造
构造柱与墙体拉结构造详图
构造柱纵筋的锚固和搭接
女儿墙构造柱
现浇板加强配筋
悬挑板转角构造和配筋砖圈梁
板底圈梁平面节点示例详图索引
板底圈梁剖面
板底圈梁平面节点
板平圈梁平面节点示例详图索引
板平圈梁剖面
板平圈梁平面节点
预制空心板安装构造
门、窗洞边框
附墙烟囱出屋面抗震构造详图
后砌非承重隔墙拉结构造
瓦木屋盖结构平面和节点（6、7度）
瓦木屋盖结构平面和节点（8度）
瓦木屋盖结构立面、剖面示意图
瓦木屋盖结构纵横墙连接示意图
瓦木屋盖结构节点
钢筋混凝土过梁
过梁钢筋选用表
配筋砖过梁
常用混凝土参考配合比
常用砌筑砂浆参考配合比
08SG618-2：农村民宅抗震构造详图(木结构房屋)
目录
编制说明
单层木穿斗木屋架房屋构造示意图
两层木穿斗木屋架房屋构造示意图
木构架房屋主体结构形式
结构平面节点选用示例
木穿斗结构屋面平面节点选用及屋面支撑立面示例
木柱木屋架结构屋面平面节点选用及屋面支撑立面示例
木柱木梁结构屋面平面节点选用及屋面支撑立面示例
基础大样图
木构架节点连接大样图
檩条节点连接大样图
椽子节点连接大样图
支撑连接大样图
砖墙与木柱连接大样图
土坯墙与木柱连接大样图
土坯墙木圈梁与木柱连接大样图
土坯墙门、窗洞口过粱图
墙揽连接大样图
内隔墙在墙项与屋架下弦连接大样图
08SG618-3：农村民宅抗震构造详图(生土结构房屋)
目录
编制说明
生土结构房屋构造示意图
6、7度区生土墙节点选用示意
8度区生土墙节点选用示意
生土墙房屋立面、剖面示意
土坯墙、夯土墙基础
生土墙拉接节点构造
屋面结构连接节点
椽子连接节点
生土墙门、窗洞口做法
场地选择
附录 夯土墙常用掺料
08SG618-4：农村民宅抗震构造详图(石结构房屋)
目录
编制说明
房屋构造示意（单层坡屋顶）
房屋构造示意（二层坡屋顶）
房屋结构平面节点选用示例
平毛石墙错误砌法
平毛石墙拉接石砌法
平毛石墙转角砌法、料石墙砌法
7、8度时料石墙转角构造（T形、L形）
7、8度时料石墙转角构造（十字形）
配筋砂浆带构造
钢筋混凝土过梁构造、配筋砂浆带被截断时补强构造
毛料石基础
毛料石基础构造示意
毛石基础（梯形、阶梯形）
水檩条分布示意（中间横墙）
中间横墙木檩条连接构造
木檩条分布示意（端山墙）
木檩条固定构造（端山墙）
房屋构造示意（单层平屋顶）
房屋构造示意（二层平屋顶）
预制板连接构造节点选用示例
板与圈梁、墙的连接
钢筋混凝土挑梁（用于预制楼盖）
女儿墙构造柱、女儿墙压顶
砂浆配合比参考表
