05SG616 混凝土砌块系列块型

混凝土砌块系列块型。

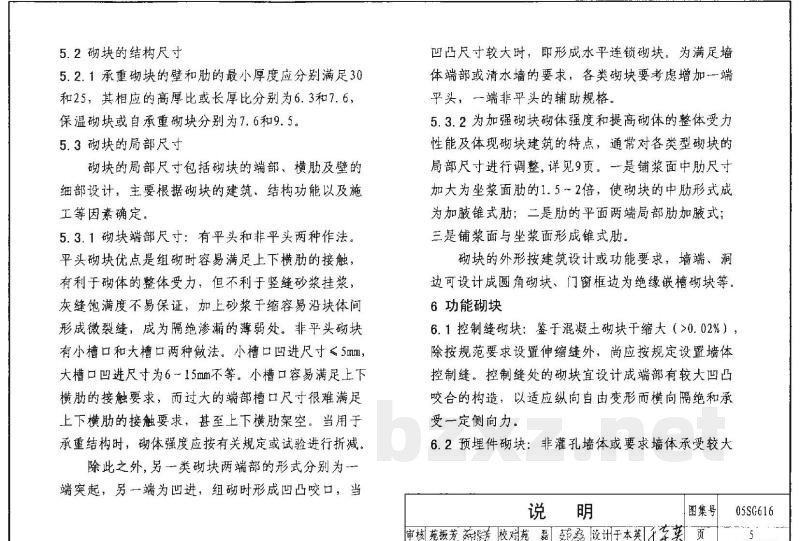

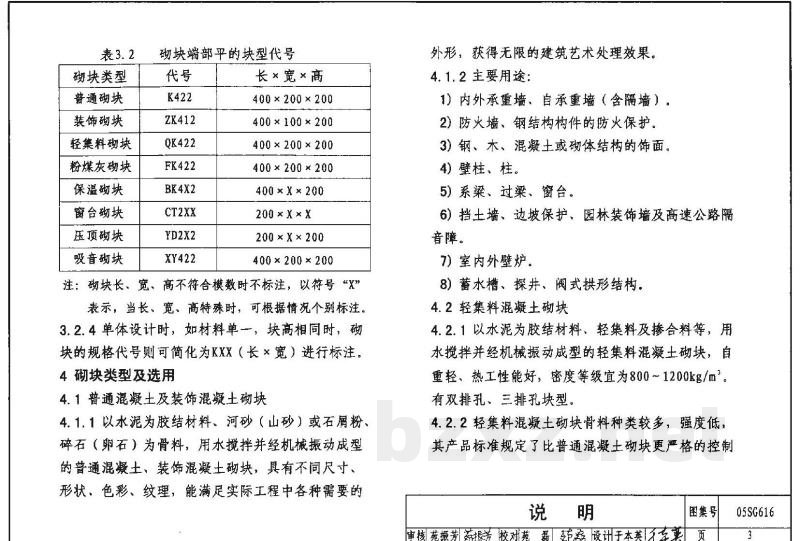

混凝土砌块系列块型 批准部门中华人民共和国建设部主编单位中国建筑标准设计研究院实行日期二〇〇五年六月一日 目 目录 说明 砌块局部尺寸构造示意 加腋锥式肋块型详图（-）～（二）局部肋加腋式块型详图（）～（二）一锥式肋块型详图（）～（二） 90厚锥式肋块型详图（）～（二）90厚系列块型（→）～（二） 90厚装饰混凝土系列块型 120厚系列块型 140厚系列块型 190厚单排孔系列块型（一）～（四）190厚装饰混凝土系列块型 190厚双排孔系列块型 建质[2005]71号 批准文号 GJBT-842 统一编号 图集号 录 05SG616 主编单位负责人 主编单位技术负责人 技术审定人 设计负责人 240/290厚多排孔系列块型（--）～（二）240/290厚单排孔系列块型（）～（三）2-8 9 10 ～11 — 12 ~13 14 ～15 16～17 18 ~19 - 20 - 21 22 23~26 27 28 连锁砌块系列块型； 保温砌块系列块型A（一）～（二）保温砌块系列块型B（一）～（二）吸音砌块系列块型 窗台块，女儿境压顶块块型 柱砌块系列块型 过梁砌块及RC预制过梁 挡土墙系列块型 市政构筑物模块块型 竖线条装饰砌块系列块型 附录 目 录 王 添 入 — 29 ～ 30 — 3133 -34 - 35 ~ 36 37~38 39 40 41 42 43 44 45 46-48 图集号 审核苑报芳养胶对苑嘉死部设计于本英李英页 05SG616 1 1适用范围 说明 本图集混凝土小型空心砌块（以下简称砌块）系列块型，用于非抗震设计与抗震设防6～8度地区的建筑。2编制依据 普通混凝土小型空心砌块 装饰混凝土砌块 轻集料混凝土小型空心砌块 粉煤灰小型空心砌块 混凝土小型空心砌块试验方法 建筑材料放射性核素限量 砌体结构设计规范 GB 8239-1997 JC/T 641 - 96 GB 15229-2002 JC 862 - 2000 GB/T 4111 -1997 GB6566-2001 GB 50003-2001 混凝土小型空心砌块建筑技术规程JGJ/T14-2004混凝土结构工程施工质量验收规范GB50204－20023砌块规格、代号 3.1砌块规格 3.1.1本图集是在总结国内外，尤其是我国近几年来砌块生产、工程应用的经验和作为一个完整砌块建筑结构体系发展的需求提出各类砌块的规格系列。3.1.2砌块的规格系列主要考虑块型系列相互配合使用的要求，确定砌块的外形尺寸。砌块块体的细部构造及其它辅助规格，可根据工程需要自行确定。3.1.3本图集提供的块体详图可供设计参考，涉及到专利技术的资料应遵守国家专利法规定。3.2砌块的代号 3.2.1标注方法： 大写字母表示类型 表示端部形式 如：A表示一端有槽或开口 X XXXXX B表示两端有槽 C表示各系列有特殊要求者 表示标志长度、宽度及高度（dm）如422表示400×200×200 3.2.2砌块端部形式为平头的块型代号见表3.2。3.2.3其余砌块的类型代号： 1）芯柱清扫孔砌块、系梁砌块见24页。2）控制缝砌块见25页，连锁砌块见34页。说明 图集号 审核苑振芳校对苑磊苑囍设计于本英日车剪页05SG616 2 表3.2 砌块类型 普通砌块 装饰砌块 轻集料砌块 粉煤灰砌块 保温砌块 窗台砌块 压顶砌块 吸音砌块 砌块端部平的块型代号 代号 K422 ZK412 QK422 FK422 BK4X2 CT2XX YD2X2 XY422 长×宽×高 400×200×200 400×100×200 400×200×200 400×200×200 400 ×X×200 200 ×X×X 200×X×200 400 × 200×200 注：砌块长、宽、高不符合模数时不标注，以符号“X”表示，当长、宽、高特殊时，可根据情况个别标注。3.2.4单体设计时，如材料单一，块商相同时，砌块的规格代号则可简化为KXX（长×宽）进行标注。4砌块类型及选用 4.1普通混凝土及装饰混凝土砌块4.1.1以水泥为胶结材料、河砂（山砂）或石屑粉、碎石（卵石）为骨料，用水搅拌并经机械振动成型的普通混凝土，装饰混凝土砌块，具有不同尺寸，形状、色彩、纹理，能满足实际工程中各种需要的外形，获得无限的建筑艺术处理效果。4.1.2主要用途： 1）内外承重墙、自承重墙（含隔墙）。2）防火墙、钢结构构件的防火保护。3）钢、木、混凝土或砌体结构的饰面。4)壁柱、柱。 5）系梁、过梁、窗台。 6）挡土墙、边坡保护、园林装饰墙及高速公路隔音障。 7）室内外壁炉。 8）蓄水槽、探井、阀式拱形结构，4.2轻集料混凝土砌块 4.2.1以水泥为胶结材料、轻集料及掺合料等，用水搅拌并经机械振动成型的轻集料混凝土砌块，自重轻、热工性能好，密度等级宜为800～1200kg/m2。有双排孔，三排孔块型。 4.2.2轻集料混凝土砌块骨料种类较多，强度低，其产品标准规定了比普通混凝土砌块更严格的控制说明 图集号 审核苑振芳摄方校对苑磊设计于本英子孕药页 05SG616 3 指标，如吸水率，碳化或软化系数，以及于缩率等。4.2.3宜用于地面以上的承重或自承重混水墙砌体结构或围护墙体结构。 4.3粉煤灰混凝土砌块 4.3.1以粉煤灰、水泥、各种轻重集料，水为主要组分（也可加入外加剂等）经搅拌机械振动成型的粉煤灰砌块，其中粉煤灰用量不应低于原材料重量的20%，水泥用量不应低于原材料重量的10%4.3.2粉煤灰混凝土砌块主要应控制碳化系数、软化系数和干缩率，并对其组成（骨料、粉煤灰等）的放射性的安全性进行检测。其规格和孔型排列与轻集料混凝土砌块类似。 4.3.3使用范围和块材的强度等级选择与轻集料混凝土砌块相同或稍严。 4.4保温砌块 本图集保温砌块有两种构造。第种（35～36页）为带肋后填保温层，这种块型用于寒冷地区。第二种（37～38页）是将EPS板通过形结构和拉筋复合在砌块内，自重轻、具有较好的保温性能，可满足不间地域保温墙体的需要。4.5连锁砌块 连锁砌块是通过其在砌体的组砌平面或侧面（竖缝）的砌块肋或壁的局部突出凹进咬合成的连锁键结构，可提高砌体的整体性及抗剪、抗弯和抗裂能力。 5块型结构尺寸及要求 5.1砌块的模数 5.1.1高度：主规格尺寸为190，辅助尺寸为90，其公称尺寸为200和100。因此砌块度应满足建筑房屋竖向模数（层高）1M的要求。5.1.2长度：主规格为390，辅助规格为290和190，极少数辅助规格有90。其公称尺寸为400、300、200和100。砌块的长度主要依据砌体的组砌要求和建筑的平面模数网格确定。 5.1.3厚度：因材料、功能要求不同，有90、190、240、290等，通用的为90和190，二者配合使用能同时满足砌体搭砌、咬砌要求。其余砌块厚度需对节点处的块型尺寸进行调整。 说明 图集号 审核苑振芳芳校对苑磊范嘉设计于本英车英页05SG616 4 5.2砌块的结构尺寸 5.2.1承重砌块的壁和肋的最小厚度应分别满足30和25，其相应的高厚比或长厚比分别为6.3和7.6，保温砌块或自承重砌块分别为7.6和9.5。5.3砌块的局部尺寸 砌块的局部尺寸包括砌块的端部，横肋及壁的细部设计，主要根据砌块的建筑，结构功能以及施工等因素确定。 5.3.1砌块端部尺寸：有平头和非平头两种作法。平头砌块优点是组砌时容易满足上下横肋的接触，有利于砌体的整体受力，但不利于竖缝砂浆挂浆，灰缝饱满度不易保证，加上砂浆干缩容易沿块体间形成微裂缝，成为隔绝渗漏的薄弱处。非平头砌块有小槽口和大槽口两种做法。小槽口凹进尺寸5mm，大槽口凹进尺寸为6～15mm不等。小槽口容易满足上下横肋的接触要求，而过大的端部槽口尺寸很难满足上下横肋的接触要求，甚至上下横肋架空。当用于承重结构时，砌体强度应按有关规定或试验进行折减除此之外，另一类砌块两端部的形式分别为一端窦起，另一端为凹进，组砌时形成凹凸咬口，当凹凸尺寸较大时，即形成水平连锁砌块。为满足墙体端部或清水墙的要求，各类砌块要考虑增加一端平头，一端非平头的辅助规格。5.3.2为加强砌块砌体强度和提高砌体的整体受力性能及体现砌块建筑的特点，通常对各类型砌块的局部尺寸进行调整，详见9页。一是铺浆面中肋尺寸加大为坐浆面肋的1.5～2倍，使砌块的中肋形式成为加腋锥式肋；二是肋的平面两端局部肋加腋式三是铺浆面与坐浆面形成锥式肋。砌块的外形按建筑设计或功能要求，境端，洞边可设计成圆角块、门窗框边为绝缘嵌槽砌块等。6功能砌块 6.1控制缝砌块：鉴于混凝土砌块干缩大（>0.02%），除按规范要求设置伸缩缝外，尚应按规定设置墙体控制缝。控制缝处的砌块宜设计成端部有较大凹凸咬合的构造，以适应纵向自由变形而横向隔绝和承受一定侧向力。 6.2预埋件砌块：非灌孔墙体或要求墙体承受较大说明 图集号 审核苑振芳校对苑嘉范务设于本英子车英页05SG616 的吊挂荷载时，宜按要求预先在指定的砌块上预埋铁件。 6.3管道用砌块：按设计要求，在受力不大部位专门设计管道用砌块 6.4窗台砌块：按砌块建筑体系化要求设计各种窗台造型需要的块型，以减少湿作业并提高砌块建筑功效，这种块型通常要考虑模数匹配、保温隔热、防水等因素。 6.5过梁砌块：是一种具有卡槽的190长的块型，它不同于一般的U型砌块。过梁砌块能更好地与后浇混凝土形成整体。 6.6女儿墙压顶砌块。 7砌块的生产制作要求 7.1砌块的强度等级应符合下列规定：7.1.1普通混凝土砌块：MU20、MU15、MU10、MU7.5、MU5.0。 7.1.2装饰混凝土砌块（含清水混凝土砌块）：MU20MU15、MU10。 7.1.3轻集料混凝土砌块：MU10、MU7.5、MU5.0和MU3.5（自承重）。 7.t.4混凝土保温砌块：MU20、MU15、MU10.7.1.5粉煤灰混凝土砌块：MU15、MU10、MU7.5、MU5.0和MU3.5（自承董）。 7.1.6辅助规格砌块或功能砌块应与相应的主规格砌块具有相同的强度等级。 7.2产品等级、标记、原材料、技术要求、检验规则和试验方法等应符合GB8239-1997、GB/T4111一1997以及国家现行有关标准、规范的规定。轻集料混凝土小型空心砌块须符合《轻集料混凝土小型空心砌块》（GB15229－2002）标准的规定。7.3砌块块体的外观质量与公差 7.3.1块产品质量应符合产品标准中的优等品或一等品的规定，不允许缺棱掉角、局部裂缝，7.3.2砌块的公差应按产品标准中的优等品或一等品的规定执行，即不宜大于土2m，对装饰砌块宜为土1mm（劈离面除外）。 7.4砌块的生产质量控制 7.4.1砌块生产企业对各生产环节应具有完整的生说明 图集号 审核苑振药芳校对苑磊苑囍设计于本英左艺页 05SG616 6 产工艺，健全的质量管理控制体系。7.4.2砌块骨料应符合《建筑用砂》（GB/T14684-93）、《建筑用卵石碎石》（GB/T14685-93）、《混凝土用高炉重矿渣碎石技术条件》（YBJ20584一84）、《轻集料及其试验方法》（GB/T17431.11997）、《膨胀珍珠岩》（JC/T209－1996），《轻集料混凝土技术规程》（JGJ51-2002）以及GB6566一2001等标准的规定，装饰砌块所用颜料应为与水泥和外加剂不发生化学反应，耐久性能良好的无机颜料。 7.4.3材料计量和试验检测设备应符合国家有关计量标准并按照规定进行设备检验。7.4.4砌块生产应根据原材料规格质量状况和产品技术要求采用相应的配合比，各种材料应按照配合比准确计量。 7.4.5对混凝士拌合物应进行强力搅拌，全物料搅拌时间不应小于2min。砌块坏体传送装置应能平稳运作，以避免振动产生坏体内部裂缝。7.4.6砌块产品的养护方式应为养护窑蒸汽养护。7.4.7块体的干缩率及相对含水率应满足表7.4的要求。 表7.4 砌块的干缩率和相对含水率 相对含水率（%）不大于 干缩率（%） ≤0. 03 0.03~0.045 0.045~0.065 施工现场或使用地点的湿度条件潮湿 45 40 35 中等 40 35 30 干燥 35 30 25 注：表中潮湿系指年平均相对湿度大于75%的地区；中等系指年平均相对湿度为50%一75%的地区；干燥系指年乎均相对湿度小于50%的地区。7.4.8间一单体建筑项目的主砌块与其配套砌块应按照相同的材料，设备和配合比：养护制度等工艺条件进行生产，避免出现技术指标和颜色差异。8砌块出厂检验和验收 8.1生产厂家对出厂的砌块应向用户提交产品质量合格证书，标明生产厂家，产品、品种或类别、名称、强度等级，外观色彩或纹理、批量和生产日期。说明 审核苑振芳校对苑嘉范设计于本英车材图集号 页 05SG616 7 8.2砌块强度等级、于缩率及相对含水率等达不到设计要求，及龄期不足28d的砌块不得出广。8.3供方应向需方据实提供产品常规试验检测结论文件，当用户对生产厂家出广检验结果有异议时应进行复验，义要时双方可协商进行非常规检测。9砌块的包装、堆放和运输 9.1砌块宜采用集装托盘或专用防水材料的托盘：对干缩或含水率有特别要求的砌块应采用有防水材料的包装。 9.2无防水材料包装的砌块，应在成型养护后码垛堆放在有防雨设施、通风良好的工椰内；当露天堆放码垛时，顶面应用防雨布覆盖，并耳保持侧面通风流畅，底部采用托盘支垫，不允许直接将砌块贴地堆放，堆放高度宜为两垛或2m。9.3砌块应按品种、块型、规格、强度等级分别堆放，包装和堆垛上应设标志，堆放场地必须平整：并做好排水。 9.4砌块运输装卸时应轻拿轻放，严禁碰撞、扔摔，不得用翻斗倾卸。 10其它 10.1本图集尺寸除注明外均以毫米计。未注尺寸的部位由选用者根据当地工程应用情况确定。10.2其余有关事宜均应遵守国家现行规范、标准。10.3砌块的强度确定及砌体的物理性能要求见46~48页附录。 本图集参加编制单位：《砌体结构设计规范》国家标准管理组。 说明 图集号 审核苑振芳报校对苑幕死嘉设讯于本英子本剪页 05SG616 8 2 一条面 2一坐浆面（肋厚较小的面） 3一铺浆面（肋厚较大的面） 4—端面 5-长度 6—宽度 7高度 8-壁 9一肋 砌块各部位的名称 5或大槽□6~ 15 端部平头 砌块端部 注：1.图中a-承重砌块端部槽口不宜大于5;端部非平头 b-砌块的最小壁厚，承重砌块不小于30，自承重砌块不小于25; C一砌块横肋最小端的厚度，承重砌块不小于25，自承重砌块不小于20。 2.砌块局部尺寸调整是根据结构受力要求提出的。当需要对砌块的外观或局部尺寸修改时，应通过验证能满足结构受力要求后，方可变动。g15c 一加腋锥式肋 加胶 局部肋加腋式 三锥式肋 砌块局部尺寸调整 （以砌筑方式图示） 砌块局部尺寸构造示意 审核苑振芳系摄房校对于本英不车英设计苑着死染图集号 页 05SG616 0 5l3ll. 152 126 26. 8368126835 390 I M R=30 M K422A 358 注：1.加腋锥式肋块型适用于承重砌块，可满足砌体中上下砌块的横肋大部分接触2.90高系列砌块与此相同，本图集从略。26,5230 126 8ll36l26l135 290 H M R=30 M K322 1 04 190 II M R-30 M K222A 加锥式肋块型详图（一） 190 - 图集号 审核苑振芳芳校对于本英千车英设计苑磊苑部05SG616 10 Qb o 25. 152 26 25 s5l3ole 126_ l3lle 126 al3ol390 II M R=30 M K422B 注：1.90高系列砌块平面与此相同，本图集从略2.IV-IV断面详图见10页。 35 126 682 836ll 69 290 II M R=30 M K322A 5125 130 30.8104 190 251 81305 I-II M R=30 M K222B 加胶锥式肋块型详图（二） 审核苑报芳药据考校对于本英不车剪设讯苑磊药嘉图集号 页 05SG616 11 0 30元 35 43 30 152 126 26 8136l8 52 390 R=30 50 152 390 147 121 M 147 K422A 2510 830 13810 2510 注：局部肋加腋式构造适用于承重砌块可满足砌体中上下横肋大部分接触130 30 152 126 26.5230 8365 52 290 H-I M R=30 152 290 K322 835 26.43 65230 0 0.25. 30 138 130 104 190 8130 I -III 0 5 08 + ss 101 M M 130 190 2s K222A 32126 15 100 190 32 8137 .45 -V 局部肋加胶式块型详图（一） 审核苑振芳苑摄芳校对于本英千英设计苑磊苑露图集号 页 05SG616 12
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

05SG616：混凝土砌块系列块型
目录
说明
砌块局部尺寸构造示意
加腋锥式肋块型详图（一）～（二）
局部肋加腋式块型详图（一）～（二）
锥式肋块型详图（一）～（二）
90厚锥式肋块型详图（一）～（二）
90厚系列块型（一）～（二）
90厚装饰混凝土系列块型
120厚系列块型
140厚系列块型
190厚单排孔系列块型（一）～（四）
190厚装饰混凝土系列块型
190厚双排孔系列块型
240/290厚多排孔系列块型（一）～（二）
240/290厚单排孔系列块型（一）～（三）
连锁砌块系列块型
保温砌块系列块型A（一）～（二）
保温砌块系列块型B（一）～（二）
吸音砌块系列块型
窗台块、女儿墙压顶块块型
柱砌块系列块型
过梁砌块及RC预制过梁
挡土墙系列块型
市政构筑物模块块型
竖线条装饰砌块系列块型
附录
