| 配筋混凝土砌块砌体建筑结构构造 |
主编单位负责人：高连玉、王时色 主编单位技术负责人：庞振芳、陈如琦 技 术 审 定 人：高连玉、陈远塔 设 计 负 责 人：庞振芳、于车英 |
|||
| 批准部门 | 中华人民共和国建设部 | 批准文号 | 建质[2003]211号 | |
| 主编单位 | 中国工程建设标准化协会砌体结构委员会 中国建筑标准设计研究院 (原中国建筑标准设计研究所) |
统一编号 | GJBT-659 | |
| 实行日期 | 二〇〇三年十二月一日 | 图集号 | 03SG615 | |

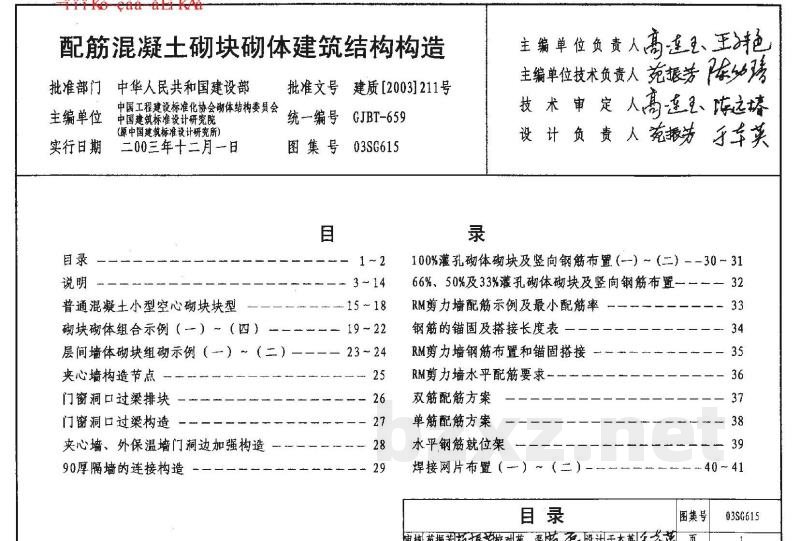

目 录

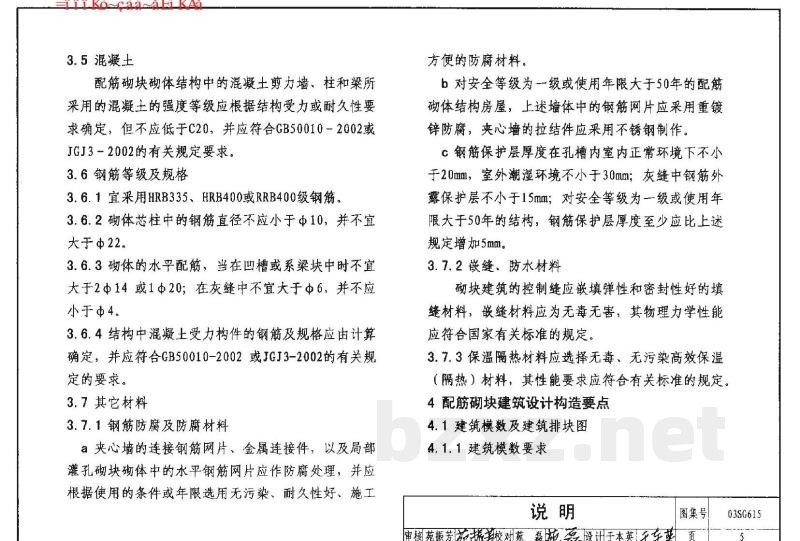

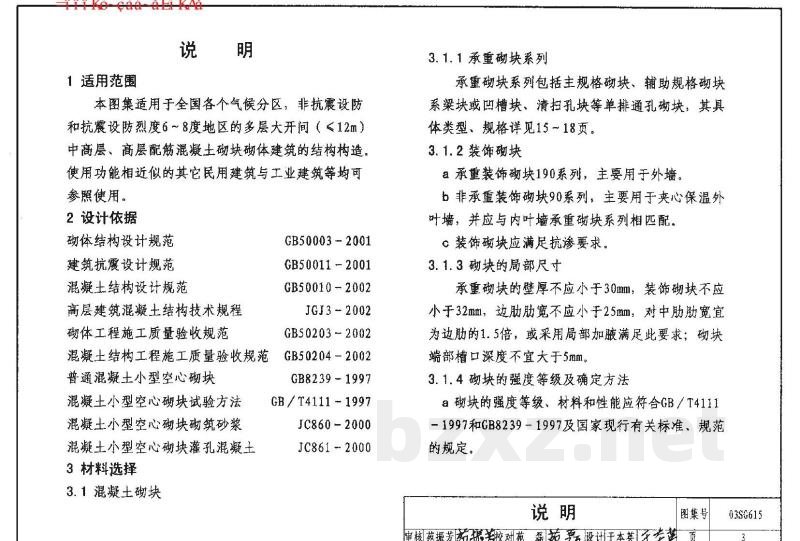

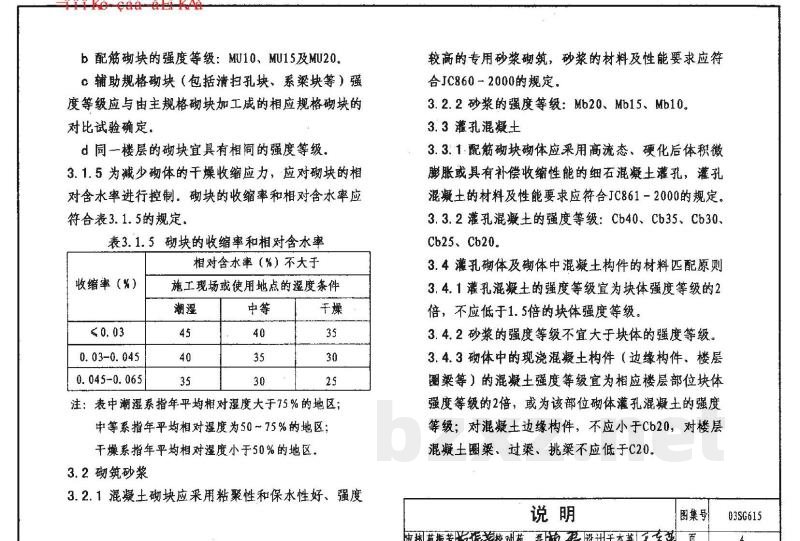

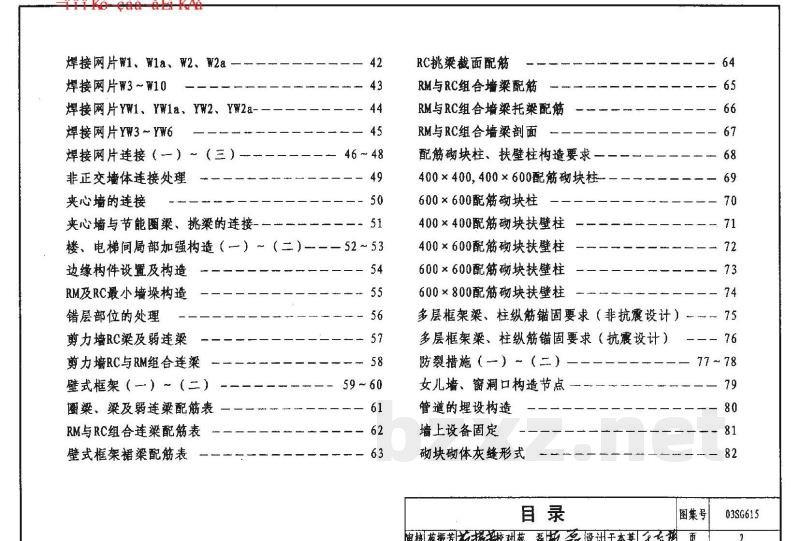

| 目录 ------------------------------------------------- 1~2 | 100%灌孔砌体砌块及竖向钢筋布置(一)～(二) --30~31 |
| 说明 ----------------------------------------------- 3~14 | 66%、50%及33%灌孔砌体砌块及竖向钢筋布置---- 32 |
| 普通混凝土小型空心砌块块型 --------------- 15~18 | RM剪力墙配筋示例及最小配筋率 ----------------- 33 |
| 砌块砌体组合示例(一)～(四) ----------- 19~22 | 钢筋的锚固及搭接长度表 --------------------- 34 |
| 层间墙体砌块组砌示例(一)～(二) ------ 23~24 | RM剪力墙钢筋布置和锚固搭接 --------------- 35 |
| 夹心墙构造节点 --------------------------------- 25 | RM剪力墙水平配筋要求 ----------------------- 36 |
| 门窗洞口过梁排块 ----------------------------- 26 | 双筋配筋方案 --------------------------------- 37 |
| 门窗洞口过梁构造 ----------------------------- 27 | 单筋配筋方案 --------------------------------- 38 |
| 夹心墙、外保温墙门洞边加强构造 ------- 28 | 水平钢筋就位架 -------------------------------- 39 |
| 90厚隔墙的连接构造 ------------------------- 29 | 焊接网片布置(一)～(二) --------------- 40~41 |
| 目 录 | 图集号 | 03SG615 |
|---|---|---|
| 审核：庞振芳 校对：蔡晓磊 设计：于车英、辛荣 | 页 1 | |
