06SG515-2 轻型屋面梯形钢屋架（剖分T型钢）

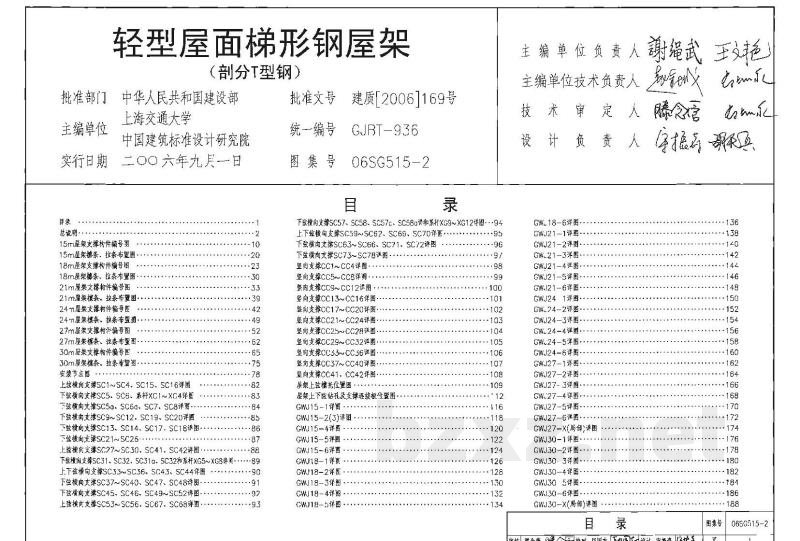

目录.....................................................1
总说明.................................................................2
15m屋面梯形钢屋架中图.............................................10
15m屋面檩条、拉条布置图...........................................20
18m屋面梯形钢屋架中图.............................................23
18m屋面檩条、拉条布置图...........................................30
21m屋面梯形钢屋架中图.............................................33
21m屋面檩条、拉条布置图...........................................49
24m屋面梯形钢屋架中图.............................................52
24m屋面檩条、拉条布置图...........................................62
27m屋面梯形钢屋架中图.............................................65
27m屋面檩条、拉条布置图...........................................75
30m屋面梯形钢屋架中图.............................................78
30m屋面檩条、拉条布置图...........................................82
安装节点图...................................................................84
上弦横向支撑SC1~SC4, SC15, SC16详图.........................86
下弦横向支撑SC5, SC6a, 系杆XC1~XC4详图.....................88
下弦横向支撑SC5c, SC6b, SC7, SC8详图...........................90
下弦横向支撑SC9~SC12, SC19, SC20详图.........................93
下弦横向支撑SC13, SC14, SC17, SC18详图......................95
下弦横向支撑SC21~SC26............................................98
上弦横向支撑SC27~SC30, SC41, SC42详图.......................101
下弦横向支撑SC31, SC32, SC31a, SC32b和系杆XC5-XC6详图...90
上下弦横向支撑SC33~SC36, SC43, SC44详图....................87
下弦横向支撑SC37~SC40, SC47, SC48详图......................125
上弦横向支撑SC45, SC46, SC49~SC52详图.......................92
上下弦横向支撑SC53~SC56, SC67, SC68详图....................93

下弦横向支撑SC57、SC58、SC57a、SC58b和系杆XC9~XC12详图..94
上下弦横向支撑SC59~SC62, SC69, SC70详图......................95
下弦横向支撑SC63~SC66, SC71, SC72详图............................96
下弦横向支撑SC73~SC78详图.........................................97
竖向支撑CC1~CC4详图...............................................99
竖向支撑CC5~CC8详图...............................................100
竖向支撑CC9~CC12详图.............................................101
竖向支撑CC13~CC16详图............................................102
竖向支撑CC17~CC20详图............................................104
竖向支撑CC21~CC24详图............................................105
竖向支撑CC25~CC28详图............................................106
竖向支撑CC29~CC32详图............................................107
竖向支撑CC33~CC36详图............................................108
竖向支撑CC37~CC40详图............................................109
屋架上弦檩条位置图..................................................112
屋架下弦拉结点及支座焊缝验算位置图..............................116
GWJ5-1详图...................................................................118
GWJ5-2(3)详图.......................................................120
GWJ5-4详图....................................................................122
GWJ5-5详图....................................................................124
GWJ5-6详图....................................................................126
GWJ8-1详图...................................................................128
GWJ8-2详图...................................................................130
GWJ8-3详图...................................................................132
GWJ8-4详图...................................................................134

GWJ18-6详图.......................................................136
GWJ21-1详图..........................................................138
GWJ21-2详图..........................................................140
GWJ21-3详图..........................................................142
GWJ21-4详图..........................................................144
GWJ21-5详图..........................................................146
GWJ21-6详图..........................................................148
GWJ24-1详图..........................................................150
GWJ24-2详图..........................................................152
GWJ24-3详图..........................................................154
GWJ24-4详图..........................................................156
GWJ24-5详图..........................................................158
GWJ24-6详图..........................................................160
GWJ27-1详图..........................................................162
GWJ27-2详图..........................................................164
GWJ27-3详图..........................................................166
GWJ27-4详图..........................................................168
GWJ27-5详图..........................................................170
GWJ27-6详图..........................................................172
GWJ27-X(高跨)详图...................................................174
GWJ30-1详图..........................................................176
GWJ30-2详图..........................................................178
GWJ30-3详图..........................................................180
GWJ30-4详图..........................................................182
GWJ30-5详图..........................................................184
GWJ30-6详图..........................................................186
GWJ30-X(高跨)详图...................................................188

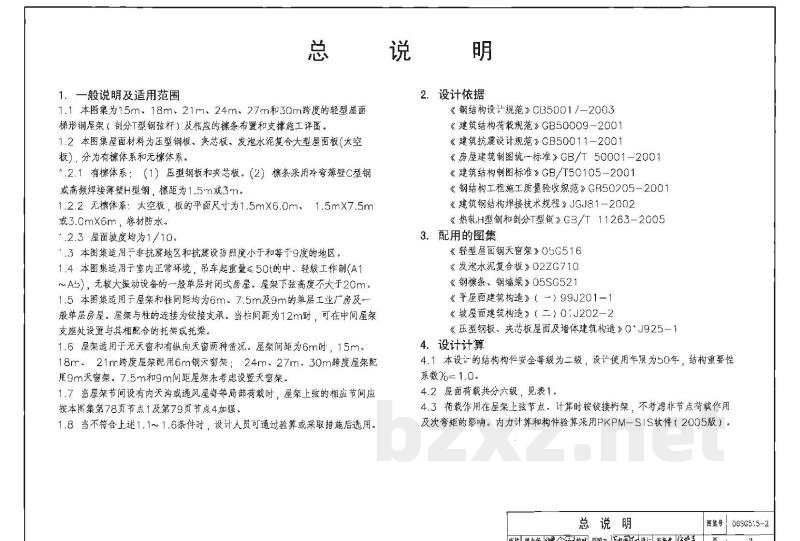

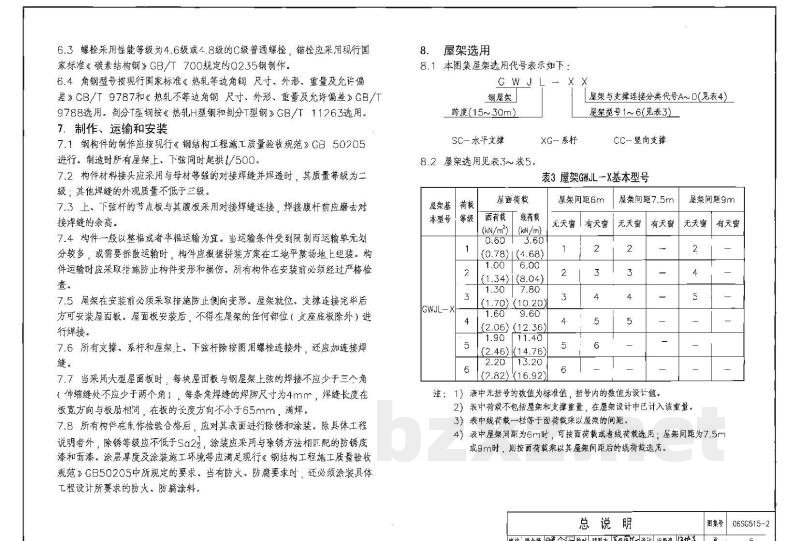

1. 一般说明及适用范围

1. 本图集为15m、18m、21m、24m、27m和30m跨度的轻型屋面梯形钢屋架（时分T型钢拉杆）及相应的檩条布置和支撑施工图。
2. 本图集适用材料为压型钢板、夹芯板，发泡水泥复合大型屋面板（大空板），分为有檩体系和无檩体系。

3. 1.2.1 有檩体系：(1) 压型钢板和夹芯板，(2) 檩条采用冷弯薄壁C型钢或高频焊接等H型钢，檩距为1.5m或3m。

   1.2.2 无檩体系：大空板，板的平面尺寸为1.5m×6.0m、1.5m×7.5m或3.0m×6m，卷材防水。

   1.2.3 屋面坡度均为1/10。

4. 本图集适用于非抗震地区和抗震设防烈度小于和等于9度的地区。
5. 本图集适用于室内正常环境，吊车起重量≤50t的中、轻级工作制(A1~A5)，无较大振动设备的一般单层封闭式厂房。屋架下弦高度不大于20m。
6. 本图集适用于屋架和柱间距均为6m、7.5m及9m的单层工业厂房及一般单层层库，屋架与柱的连接为铰接支承。当柱间距为12m时，可在中间屋架支座处设置与其相配合的托梁或托架。
7. 屋架适用于无天窗和有纵向天窗两种情况；屋架间距为6m时，15m、18m、21m跨度屋架用6m钢天窗架；24m、27m、30m跨度屋架配用9m天窗架。7.5m和9m间距屋架未考虑设置天窗架。
8. 当屋架节间设有内天窗或通风、悬吊等局部荷载时，屋架上弦的相应节点应按本图集第78页节点1及第79页节点4加强。
9. 当不符合上述1.1~1.6条件时，设计人员可通过验算或采取措施后选用。

2. 设计依据

• 《钢结构设计规范》GB50017-2003
• 《建筑结构荷载规范》GB50009-2001
• 《建筑抗震设计规程》GB50011-2001
• 《房屋建筑制图统一标准》GB/T 50001-2001
• 《建筑结构制图标准》GB/T50105-2001
• 《钢结构工程施工质量验收规范》GB50205-2001
• 《建筑钢制焊接技术规程》JGJ81-2002
• 《热轧H型钢和剖分T型钢》GB/T 11263-2005

3. 配用的图集

• 《轻型屋面钢天窗架》05G516
• 《发泡水泥复合板》02ZG710
• 《钢檩条、钢拉梁》05SG521
• 《平屋面建筑构造》(一) 99J201-1
• 《坡屋面建筑构造》(二) 01J202-2
• 《压型钢板、夹芯板屋面及墙体建筑构造》01J925-1

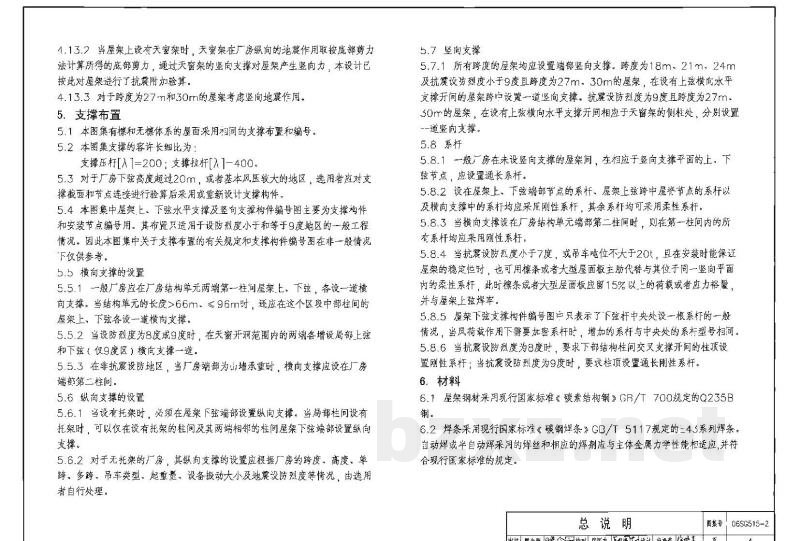

4. 设计计算

4. 本设计的结构构件安全等级为二级，设计使用年限为50年，结构重要性系数γ₀=1.0。

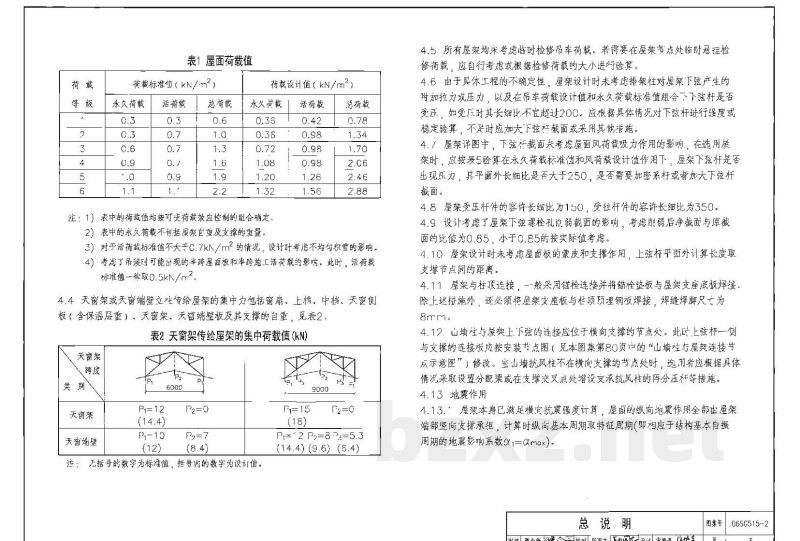

5. 屋面荷载共分六级，见表1。
6. 荷载作用在屋架上弦节点，计算时按铰接桁架，不考虑非节点荷栽作用及次弯矩的影响。内力计算和构件验算采用PKPM-STS软件(2005版)。
