05G517 轻型屋面三角形钢屋架

本图集是构件为角钢的轻钢屋面三角形钢屋架，内容包括总说明、檩条等及安装节点详图、 跨度为6m、9m、12m、15m、18m屋架施工详图。

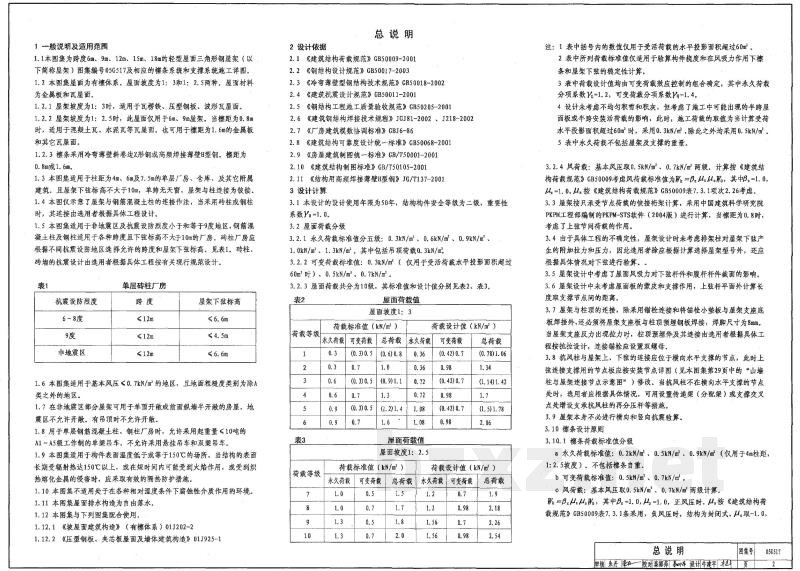

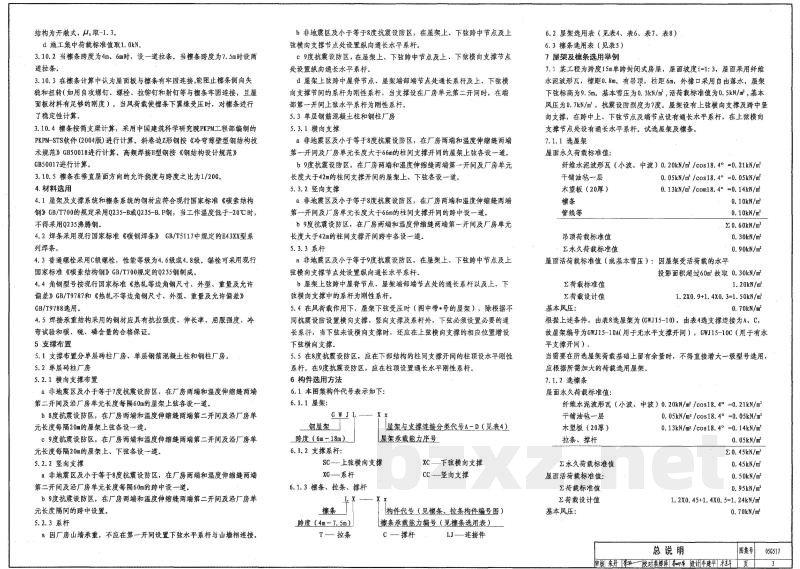

批准文号：建质[2005]14号 批准部门：中华人民共和国建设部 主编部门：中国航空工业规划设计研究院 实行日期：2005年3月1日 1 总说明 1.1 本图集为跨度6m、9m、12m、15m、18m的轻型屋面三角形钢屋架（以下简称屋架）图集编号05G517及相应的擦条系统和支撑系统施工详图。 1.2 本图集屋面为有体系。屋面坡度为1:3和1:2.5两种。屋面材料为金属板和瓦屋面。 1.2.1 屋架坡度为1:3时，适用于瓦楞铁、压型钢板、波形瓦屋面。 1.2.2 屋架坡度为1:2.5时，此屋面仅用于6m、9m屋架。当擦距为0.8m时，适用于混凝土瓦、水泥瓦等瓦屋面；也可用于距为1.6m的金属板和其他瓦屋面。 1.2.3 擦条采用冷弯薄壁斜卷边Z形钢或高频焊接薄壁H型钢。擦距为0.8m或1.6m。 1.3 本图集适用于柱距为4m、6m及7.5m的单层厂房、仓库及其他附属建筑，且屋架下弦标高不大于10m，单跨无天窗，屋架与柱连接为铰接。 1.4 本图仅示意了屋架与钢筋混凝土柱的连接做法，当采用砖柱或钢柱时，其连接由选用者根据具体工程设计。 1.5 本图集适用于非地震区及抗震设防烈度小于和等于9度地区。钢筋混凝土柱及钢柱适用于各种跨度且下弦标高不大于10m的厂房。砖柱厂房应根据不同抗震设防地区选择允许的跨度和屋架下弦标高。见表1。 表1 抗震设防烈度与跨度/标高关系 | 抗震设防烈度 | 单层砖柱厂房跨度 | 屋架下弦标高 | | :--- | :--- | :--- | | 非地震区 | ≤12m | ≤6.6m | | 6~8度 | ≤12m | ≤4.5m | | 9度 | ≤12m | ≤4.6m | 1.6 本图集适用于基本风压 <0.7kN/m² 的地区，且地面粗糙度类别为除A类之外的地区。 1.7 在非地震区，部分屋架可用于单面开澈或前面纵墙半开散的房屋；地震区不允许开散；有吊顶时不允许开散。 1.8 用于单层钢筋混凝土柱、钢柱厂房时，允许采用起重量≤10吨的A1~A5级工作制的单梁吊车；不允许采用悬挂吊车和双梁吊车。 1.9 本图集适用于构件表面温度低于或等于150℃的场所。当结构的表面长期受辐射热达150℃以上，或在短时间内可能受到火焰作用，或受到炽热熔化金属的侵害时，应采取有效的隔热防护措施。 1.10 本图集不适用于处于各种相对湿度条件下腐蚀性介质作用的环境。 1.11 本图集屋面排水构造为自由落水。 1.12 本图集与下列图集配合使用： 1.12.1 《坡屋面建筑构造》（有体系）01J202-21 1.12.2 《压型钢板、夹芯板屋面及墙体建筑构造》01J925-12 2 设计依据 2.1 《建筑结构荷载规范》GB50009-2001 2.2 《钢结构设计规范》GB50017-2003 2.3 《冷弯薄壁型钢结构技术规范》GB50018-2002 2.4 《建筑抗震设计规范》GB50011-2001 2.5 《钢结构工程施工质量验收规范》GB50205-2001 2.6 《建筑钢结构焊接技术规程》JGJ81-2002、J218-2002 2.7 《厂房建筑模数协调标准》GBJ6-86 2.8 《建筑结构可靠度设计统一标准》GB50068-2001 2.9 《房屋建筑制图统一标准》GB/T50001-2001 2.10 《建筑结构制图标准》GB/T50105-2001 2.11 《结构用高频焊接薄壁H型钢》JG/T137-2001 3 设计计算 3.1 本设计的设计使用年限为50年，结构构件安全等级为二级，重要性系数Y=1.0。 3.2 屋面荷载分级 3.2.1 永久荷载标准值分五级：0.3kN/m²、0.6kN/m²、0.9kN/m²、1.0kN/m²、1.3kN/m²。其中包括吊顶荷载0.3kN/m²。 3.2.2 可变荷载标准值：0.3kN/m²（仅用于受活荷载水平投影面积超过60m²时）、0.5kN/m²、0.7kN/m²。 3.2.3 屋面荷载共分为10级，其标准值和设计值分别见表2、表3。 表2 屋面荷载值（坡度 1:3） | 荷载等级 | 永久荷载标准值 (kN/m²) | 可变荷载标准值 (kN/m²) | 永久荷载设计值 (kN/m²) | 可变荷载设计值 (kN/m²) | 总荷载设计值 (kN/m²) | | :--- | :--- | :--- | :--- | :--- | :--- | | 2 | 0.3 | 0.3 | 0.36 | 0.36 | 0.72 | | 3 | 0.6 | 0.6 | 0.72 | 0.72 | 1.44 | | 4 | 0.6 | 0.9 | 0.72 | 1.26 | 1.98 | | 5 | 0.9 | 0.3 | 1.08 | 0.42 | 1.5 | | 6 | 0.5 | 0.7 | 0.6 | 0.98 | 1.58 | | 7 | 0.5 | 0.9 | 0.6 | 1.26 | 1.86 | | 8 | 0.7 | 0.7 | 0.84 | 0.98 | 1.82 | | 9 | 0.9 | 1.0 | 1.08 | 1.4 | 2.48 | | 10 | 1.1 | 1.3 | 1.32 | 1.82 | 3.14 | 表3 屋面荷载值（坡度 1:2.5） | 荷载等级 | 永久荷载标准值 (kN/m²) | 可变荷载标准值 (kN/m²) | 永久荷载设计值 (kN/m²) | 可变荷载设计值 (kN/m²) | 总荷载设计值 (kN/m²) | | :--- | :--- | :--- | :--- | :--- | :--- | | 1 | 1.0 | 0.5 | 1.2 | 0.7 | 1.9 | | 2 | 1.0 | 0.7 | 1.2 | 0.98 | 2.18 | | 3 | 1.3 | 0.5 | 1.56 | 0.7 | 2.26 | | 4 | 1.3 | 0.7 | 1.56 | 0.98 | 2.54 | | 5 | 1.42 | 1.7 | 1.7 | 2.38 | 4.08 | 注： 1. 表中括号内的数值仅用于验算构件挠度和在风吸力作用下条和屋架下弦的稳定性计算。 2. 表中所列荷载标准值仅适用于上述用途。 3. 设计值由可变荷载效应控制，永久荷载分项系数Y=1.2，可变荷载分项系数Y0=1.4。 4. 设计未考虑不均积雪和积灰，但考虑了施工中可能出现的半跨屋面板或半跨安装活荷载的影响。施工荷载当计算面积 > 60m² 时采用 0.3kN/m²，否则采用 0.5kN/m²。 5. 表中永久荷载不包括屋架及支撑的重量。 3.2.4 风荷载：基本风压取0.5kN/m²、0.7kN/m²两级。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

05G517：轻型屋面三角形钢屋架

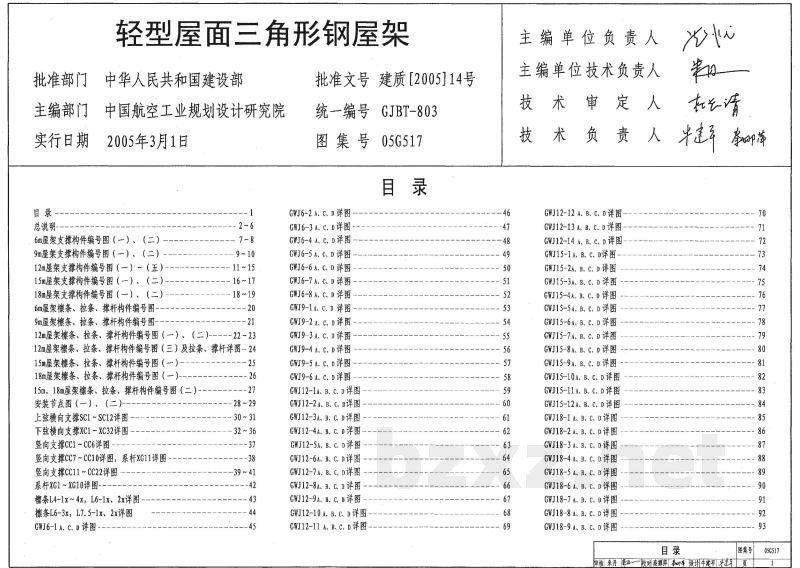

目录

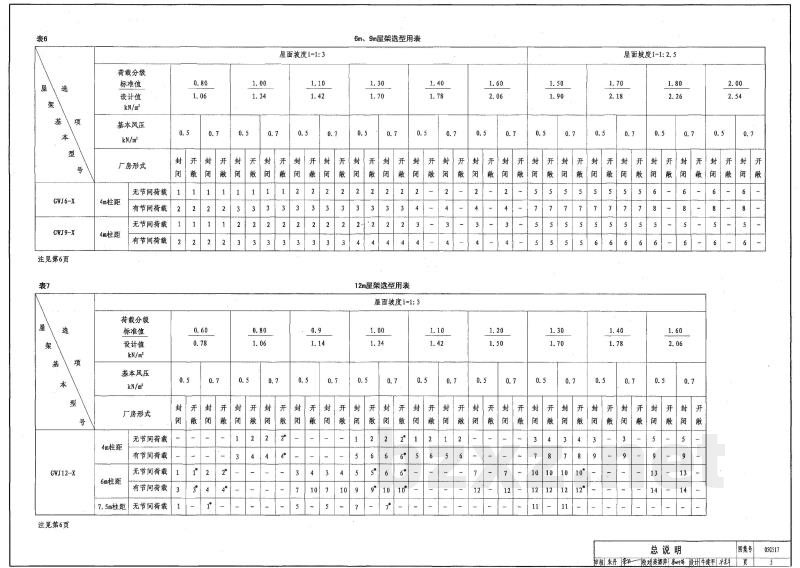

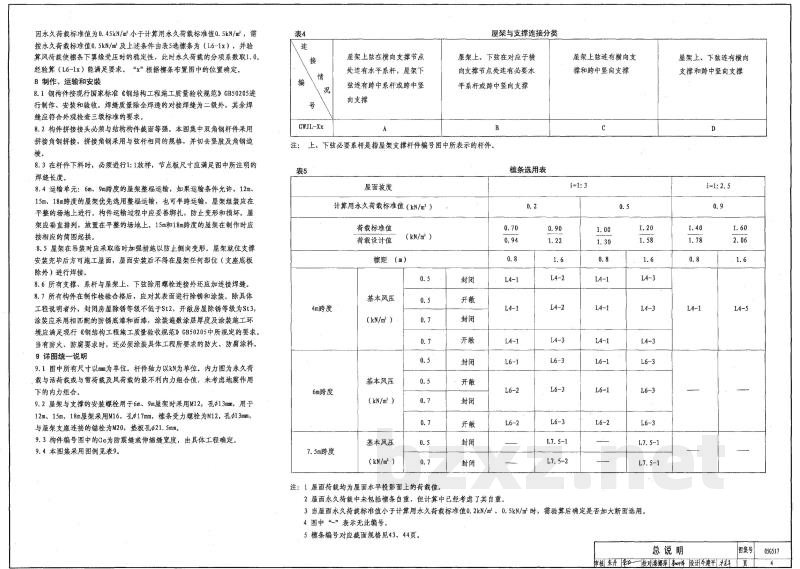

总说明
6m屋架支撑构件编号图（一）、（二）
9m屋架支撑构件编号图（一）、（二）
12m屋架支撑构件编号图（一）～（五）
15m屋架支撑构件编号图（一）、（二）
18m屋架支撑构件编号图（一）、（二）
6m屋架檩条、拉条、撑杆构件编号图
9m屋架檩条、拉条、撑杆构件编号图
12m屋架檩条、拉条、撑杆构件编号图（一）、（二）
12m屋架檩条、拉条、撑杆构件编号图（三）及拉条、撑杆详图
15m屋架檩条、拉条、撑杆构件编号图（一）
18m屋架檩条、拉条、撑杆构件编号图（一）
15m、18m屋架檩条、拉条、撑杆构件编号图（二）
安装节点图（一）、（二）
上弦横向支撑SC1～SC12详图
下弦横向支撑XC1～XC32详图
竖向支撑CC1～CC6详图
竖向支撑CC7～CC10详图，系杆XG11详图
竖向支撑CC11～CC22详图
系杆XG1～XG10详图
檩条L4-1x～4x，L6-1x、2x详图
檩条L6-3x，L7.5-1x、2x详图
GWJ6-1A、C、D详图
GWJ6-2A、C、D详图
GWJ6-3A、C、D详图
GWJ6-4A、C、D详图
GWJ6-5A、C、D详图
GWJ6-6A、C、D详图
GWJ6-7A、C、D详图
GWJ6-8A、C、D详图
GWJ9-1A、C、D详图
GWJ9-2A、C、D详图
GWJ9-3A、C、D详图
GWJ9-4A、C、D详图
GWJ9-5A、C、D详图
GWJ9-6A、C、D详图
GWJ12-1A、B、C、D详图
GWJ12-2A、B、C、D详图
GWJ12-3A、B、C、D详图
GWJ12-4A、B、C、D详图
GWJ12-5A、B、C、D详图
GWJ12-6A、B、C、D详图
GWJ12-7A、B、C、D详图
GWJ12-8A、B、C、D详图
GWJ12-9A、B、C、D详图
GWJ12-10A、B、C、D详图
GWJ12-11A、B、C、D详图
GWJ12-12A、B、C、D详图
GWJ12-13A、B、C、D详图
GWJ12-14A、B、C、D详图
GWJ15-1A、B、C、D详图
GWJ15-2A、B、C、D详图
GWJ15-3A、B、C、D详图
GWJ15-4A、B、C、D详图
GWJ15-5A、B、C、D详图
GWJ15-6A、B、C、D详图
GWJ15-7A、B、C、D详图
GWJ15-8A、B、C、D详图
GWJ15-9A、B、C、D详图
GWJ15-10A、B、C、D详图
GWJ15-11A、B、C、D详图
GWJ15-12A、B、C、D详图
GWJ18-1A、B、C、D详图
GWJ18-2A、B、C、D详图
GWJ18-3A、B、C、D详图
GWJ18-4A、B、C、D详图
GWJ18-5A、B、C、D详图
GWJ18-6A、B、C、D详图
GWJ18-7A、B、C、D详图
GWJ18-8A、B、C、D详图
GWJ18-9A、B、C、D详图
