G414-1～5 预应力混凝土工字形屋面梁（2005年合订本）

包含：05G414-1：预应力混凝土工字形屋面梁（9m单坡）05G414-2：预应力混凝土工字形屋面梁（12m单坡）05G414-3：预应力混凝土工字形屋面梁（12m双坡）05G414-4：预应力混凝土工字形屋面梁（15m双坡） 05G414-5：预应力混凝土工字形屋面梁（18m双坡）　　本图集适用于柱距为6m，屋面坡度为1/10，非抗震设防和抗震设防烈度为6～8度的一般工业厂房；基本风压不大于0.9kN/m2；环境类别为一类；设计使用年限为50年。本图集为9m、12m跨度单坡和12m、15m、18m跨度双坡预应力混凝土工字形屋面梁施工图；屋面梁可悬挂小型起重设备；屋面荷载效应基本组合设计值为3.5、4.0、4.5、5.0、5.5、6.0kN/m2，共六级；安全等级为二级；重要性系数γ0为1.0；裂缝控制等级为二级。设计、施工人员使用本图集时，可与04G410、05G359-2、04G362等图集配套使用。

国家建筑标准设计图集 05G414-1 预应力混凝土工字形屋面梁 (9m、单坡）
批准部门：中华人民共和国建设部
批准文号：建质[2005]14号
实行日期：二〇〇五年三月一日

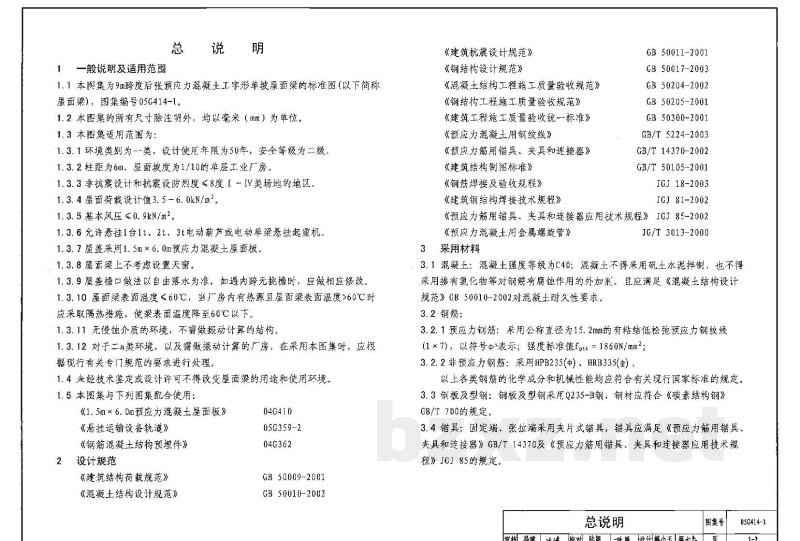

1 一般说明及适用范围
1.1 本图集为9m跨度后张预应力混凝土工字形单坡屋面梁的标准图（以下简称屋面梁），图集编号05G414-1。
1.2 本图集的所有尺寸除注明外，均以毫米（mm）为单位。
1.3 本图集适用范围为：
1.3.1 环境类别为I-A类，设计使用年限为50年，安全等级为二级；
1.3.2 柱距为6m，屋面坡度为1/10的单层工业厂房；
1.3.3 非抗震设计和抗震设防烈度≤8度（I～IV类场地）的地区；
1.3.4 屋面荷载设计值3.5-6.0kN/m²；
1.3.5 基本风压≤0.9kN/m²；
1.3.6 允许悬挂1台1t、2t、3t电动葫芦或电动单梁悬挂起重机；
1.3.7 屋盖采用1.5m×6.0m预应力混凝土屋面板；
1.3.8 屋面梁上不考虑设置天窗；
1.3.9 屋盖檐口做法以自由落水为准，如遇内跨无挑檐设计，应做相应修改；
1.3.10 屋面梁表面温度≤60℃，当厂房内有热源且屋面梁表面温度>60℃时应采取隔热措施，使梁表面温度降至60℃以下；
1.3.11 无侵蚀介质的环境，不需做振动计算的结构；
1.3.12 对于IIa类环境，以及需做振动计算的厂房，在采用本图集时，应根据现行有关专门规范的要求进行处理。
1.4 未经技术鉴定或设计许可不得改变屋面梁的用途和使用环境。
1.5 本图集与下列图集配合使用：《1.5m×6.0m预应力混凝土屋面板》、《悬挂运输设备轨道》、《钢筋混凝土结构预埋件》。

2 设计规范
《建筑结构荷载规范》GB 50009-2001
《混凝土结构设计规范》GB 50010-2002
《建筑抗震设计规范》GB 50011-2001
《钢结构设计规范》GB 50017-2003
《混凝土结构工程施工质量验收规范》GB 50204-2002
《钢结构工程施工质量验收规范》GB 50205-2001
《建筑工程施工质量验收统一标准》GB/T 50105-2001
《预应力混凝土用钢绞线》JGJ 18-2003
《预应力筋用锚具、夹具和连接器》GB/T 14370-2002
《预应力筋用锚具、夹具和连接器应用技术规程》JG 85-2002
《建筑结构制图标准》GB/T 5224-2003
《钢筋焊接及验收规程》GB/T 5117

3 采用材料
3.1 混凝土：混凝土强度等级为C40；混凝土不得采用矾土水泥拌制，也不得采用掺有氯化物等对钢筋有腐蚀作用的外加剂，且应满足《混凝土结构设计规范》GB50010-2002对混凝土耐久性要求。
3.2 钢筋：
3.2.1 预应力钢筋：采用公称直径为15.2mm的有粘结低松弛预应力钢绞线(1×7)，强度标准值$f_{pk}=1860N/mm^2$。
3.2.2 非预应力钢筋：采用HPB235(中)或HRB335(中)，以上各类钢筋的化学成分和机械性能均应符合有关现行国家标准的规定。
3.3 板及型钢：钢板及型钢采用Q235-B钢，钢材应符合《碳素结构钢》GB/T 700的规定。
3.4 锚具：固定端、张拉端采用夹片式锚具，锚具应满足《预应力筋用锚具、夹具和连接器》GB/T 14370及《预应力筋用锚具、夹具和连接器应用技术规程》JG 85的规定。

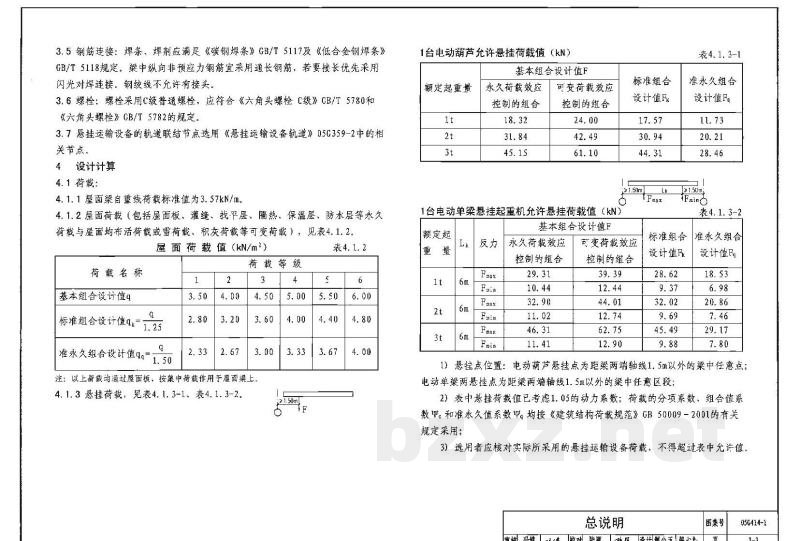

3.5 钢筋连接：焊条、焊剂应满足相关国家标准。梁中纵向非预应力钢筋宜采用通长钢筋，若要接长优先采用闪光对焊连接。钢绞线不允许有接头。
3.6 螺栓：螺栓采用C级普通螺栓，应符合《六角头螺栓C级》GB/T 5780和《六角头螺栓》GB/T 5782的规定。
3.7 悬挂运输设备的轨道联结节点选用《悬挂运输设备轨道》05G359-2中的相关节点。

4 设计计算
4.1 荷载：
4.1.1 屋面梁自重线荷载标准值为3.57kN/m。
4.1.2 屋面荷载（包括屋面板、灌缝、找平层、隔热、保温层、防水层等永久荷载与屋面均布活荷载或雪荷载、积灰荷载等可变荷载），见下表：
表4.1.2 屋面荷载值（kN/m²）
| 荷载等级 | 荷载名称 | 基本组合设计值q | 标准组合设计值 | 准永久组合设计值 |
|---|---|---|---|---|
| 1 | | 3.50 | 2.80 | 2.33 |
| 2 | | 4.00 | 3.20 | 2.67 |
| 3 | | 4.50 | 3.60 | 3.00 |

4.1.3 悬挂荷载：见表4.1.3-1（电动葫芦）及表4.1.3-2（电动单梁悬挂起重机）的允许悬挂荷载值。

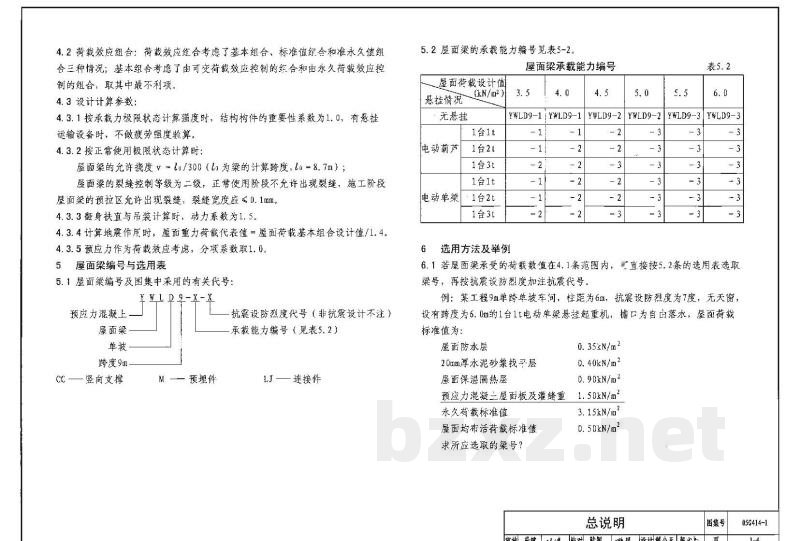

4.2 荷载效应组合：考虑基本组合、标准组合和准永久值组合三种情况；基本组合考虑由可变荷载效应控制的组合和由永久荷载效应控制的组合，取其中最不利项。
4.3 设计计算参数：
4.3.1 按承载力极限状态计算强度时，结构构件的重要性系数为1.0；有悬挂运输设备时，不做疲劳强度验算。
4.3.2 按正常使用极限状态计算时：屋面梁的允许挠度=l_u/300（l_u为梁的计算跨度，l_0=8.7m）；屋面梁的裂缝控制等级为二级，正常使用阶段不允许出现裂缝，施工阶段预拉区允许出现裂缝，裂缝宽度应≤0.1mm。
4.3.3 吊装计算时，动力系数为1.5。
4.3.4 计算地震作用时，屋面重力荷载代表值=屋面荷载基本组合设计值/1.4。
4.3.5 预应力作为荷载效应考虑，分项系数取1.0。

5 屋面梁编号与选用表
5.1 屋面梁编号：YWLD9-X-X（YWLD9：预应力混凝土工字形单坡屋面梁；9：跨度9m；X：竖向支撑/荷载/承载能力等代号）。
5.2 屋面梁承载能力编号见表5.2。
表5.2 屋面梁承载能力编号
| 屋面荷载设计值 (kN/m) | 无悬挂 | 电动葫芦(1t) | 电动葫芦(2t) | 电动葫芦(3t) | 电动单梁(1t) | 电动单梁(2t) | 电动单梁(3t) |
|---|---|---|---|---|---|---|---|
| 3.5 | YWLD9-1 | YWLD9-1 | - | - | - | - | - |
| 4.0 | YWLD9-1 | - | -1 | -2 | -1 | -1 | - |
| 4.5 | YWLD9-2 | - | -2 | -2 | -3 | -3 | -3 |
| 5.0 | YWLD9-2 | - | -3 | -3 | -3 | -3 | -3 |
| 5.5 | YWLD9-3 | 3 | -3 | -3 | -3 | -3 | -3 |
| 6.0 | YWLD9-3 | - | -3 | -3 | -3 | -3 | -3 |
| 6.1 | YWLD9-3 | - | -3 | -3 | -3 | -3 | -3 |

6 选用方法及举例
6.1 若屋面梁承受的荷载数值在4.1条范围内，可直接按5.2条的选用表选取梁号，再按抗震设防烈度加注抗震代号。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

G414-1～5 预应力混凝土工字形屋面梁（2005年合订本）
总目录
05G414-1 预应力混凝土工字形屋面梁(9m、单坡)
目录 (1-1)
总说明 (1-2)
锚具示意图 (1-8)
屋面支撑布置示意图 (1-9)
屋面安装节点图 (1-11)
屋面梁与柱安装节点图 (1-12)
抗风柱、支撑与屋面梁安装节点图 (1-14)
屋面梁顶面预埋件布置图 (1-15)
模板图 (1-16)
梁端预埋抗震锚固钢筋 (1-17)
配筋图 (1-18)
钢筋网片大样 (1-19)
配筋节点大样及预埋件M-5详图 (1-21)
预埋件M-1～M-4详图 (1-22)
YWLD9-1、2钢材明细表 (1-23)
YWLD9-3钢材明细表 (1-24)
钢材汇总表及支撑CC-1详图 (1-25)
05G414-2 预应力混凝土工字形屋面梁(12m、单坡)
目录 (2-1)
总说明 (2-2)
锚具示意图 (2-8)
屋面支撑布置示意图 (2-9)
屋面安装节点图 (2-11)
屋面梁与柱安装节点图 (2-12)
抗风柱、支撑与屋面梁安装节点图 (2-14)
屋面梁顶面预埋件布置图 (2-15)
模板图 (2-16)
梁端预埋抗震锚固钢筋 (2-17)
配筋图 (2-18)
钢筋网片大样 (2-19)
配筋节点大样及预埋件M-5详图 (2-21)
预埋件M-1～M-4详图 (2-22)
YWLD12-1、2钢材明细表 (2-23)
YWLD12-3、4钢材明细表 (2-24)
钢材汇总表及支撑CC-1详图 (2-25)
05G414-3 预应力混凝土工字形屋面梁(12m、双坡)
目录 (3-1)
总说明 (3-2)
锚具示意图 (3-8)
屋面支撑布置示意图 (3-9)
屋面安装节点图 (3-11)
屋面梁与柱安装节点图 (3-12)
抗风柱、支撑与屋面梁安装节点图 (3-14)
钢支架详图 (3-15)
屋面梁顶面预埋件位置图 (3-16)
模板图 (3-17)
梁端预埋抗震锚固钢筋 (3-18)
配筋图 (3-19)
钢筋网片大样 (3-20)
钢筋网片大样及配筋节点大样 (3-21)
预埋件M-1～M-6详图 (3-22)
YWLS12-1、2钢材明细表 (3-23)
YWLS12-3钢材明细表 (3-24)
钢材汇总表及支撑CC-1详图 (3-25)
横向支撑SC-1及系杆GX-1 (3-26)
05G414-4 预应力混凝土工字形屋面梁(15m、双坡)
目录 (4-1)
总说明 (4-2)
锚具示意图 (4-8)
屋面支撑布置示意图 (4-9)
屋面安装节点图 (4-11)
屋面梁与柱安装节点图 (4-12)
抗风柱、支撑与屋面梁安装节点图 (4-14)
钢支架详图 (4-15)
屋面梁顶面预埋件位置图 (4-16)
模板图 (4-17)
梁端预埋抗震锚固钢筋 (4-18)
配筋图 (4-19)
钢筋网片大样 (4-20)
钢筋网片大样及配筋节点大样 (4-21)
预埋件M-1～M-7详图 (4-22)
YWLS15-1、2钢材明细表 (4-23)
YWLS15-3、4钢材明细表 (4-24)
钢材汇总表及支撑CC-1详图 (4-25)
横向支撑SC-1及系杆GX-1 (4-26)
05G414-5 预应力混凝土工字形屋面梁(18m、双坡)
目录 (5-1)
总说明 (5-2)
总说明与锚具示意图 (5-8)
屋面支撑布置示意图 (5-9)
屋面安装节点图 (5-11)
屋面梁与柱安装节点图 (5-12)
抗风柱连接与支撑安装节点图 (5-14)
支撑安装节点图 (5-15)
钢支架详图 (5-16)
屋面梁顶面预埋件位置图 (5-17)
模板图 (5-18)
梁端预埋抗震锚固钢筋 (5-19)
配筋图 (5-20)
钢筋网片大样 (5-21)
配筋节点大样 (5-23)
预埋件M-1～M-7详图 (5-24)
YWLS18-1、2钢材明细表 (5-25)
YWLS18-3、4钢材明细表 (5-26)
钢材汇总表 (5-27)
横向支撑SC-1～SC-6 (5-28)
横向支撑SC-1A～SC-6A (5-29)
竖向支撑CC-1及系杆GX-1 (5-30)
竖向支撑CC-1A (5-31)
