10G409 预应力混凝土管桩

　　10G409《预应力混凝土管桩》图集为先张法预应力混凝土管桩(PC)和高强混凝土管桩(PHC)，主要适用于非抗震设计和抗震设防烈度6度～8度地区的工业与民用建筑等的低承台桩基础工程。　　本图集编制内容主要包括以下几方面：　　1 预应力混凝土PC和PHC管桩结构构造、力学性能的检测要求值和桩身承载力与裂缝控制指标等。　　2 按现行新编国家相关规范、标准规定，充分考虑到提高桩基的抗震性能，在桩顶与承台的连接部位，及有液化土层时软硬土交接区段提出了加强构造措施。　　3 为便于工程设计人员选用桩型，图集中提供了不同规格和型号桩的桩身偏心受压N-M曲线和管桩设计示例。　　图集按新颁布的规范进行修编，补充了新的技术内容，能充分满足设计、施工及生产厂家的需求。

国家建筑标准设计图集 10G409 预应力混凝土管桩（替代03SG409）

批准部门：中华人民共和国住房和城乡建设部
组织编制：中国建筑标准设计研究院
出版单位：中国计划出版社

关于批准《环境景观—滨水工程》等十项国家建筑标准设计的通知（建质[2010]110号）：
经审查，批准由中国建筑标准设计研究院等八个单位编制的《环境景观—滨水工程》等十项标准设计为国家建筑标准设计，自2010年9月1日起实施。原《轻质条板内隔墙》（03J113）、《外墙外保温建筑构造（一）》（02J121-1）、《外墙外保温建筑构造（二）》（99J121-2）、《外墙外保温建筑构造（三）》（06J121-3）、《预应力混凝土管桩》（03SG409）、《建筑排水塑料管道安装》（96S406）、《柔性接口给水管道支墩》（03SS505）等标准设计同时废止。

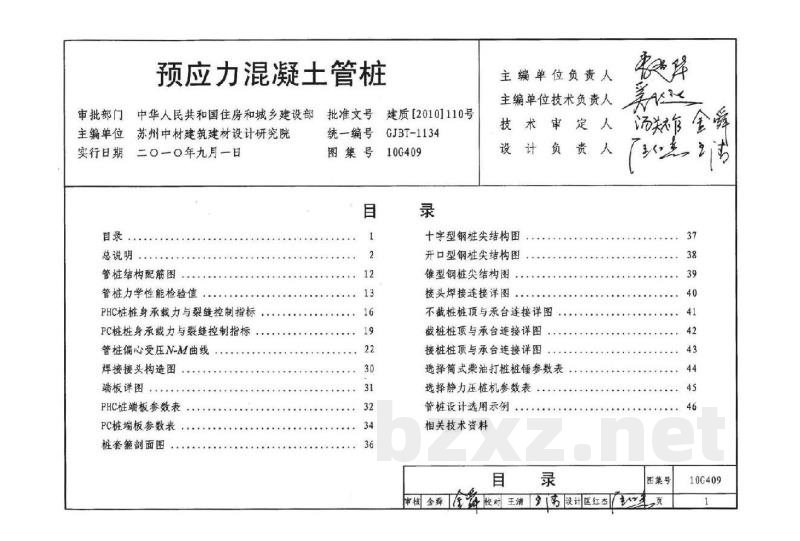

目录：
总说明；管桩结构配筋图；管桩力学性能检验值；PHC柱桩身承载力与裂缝控制指标；PC桩桩身承载力与裂缝控制指标；管桩偏心受压N-M曲线；焊接接头构造图；端板详图；PHC柱端板参数表；PC桩端板参数表；桩套箍剖面图；统一编号；十字型钢柱尖结构图；开口型钢柱尖结构图；锥型钢桩尖结构图；接头焊接连接详图；不截桩桩顶与承台连接详图；截桩桩顶与承台连接详图；接桩桩顶与承台连接详图；选择筒式柴油打桩桩锤参数表；选择静力压桩机参数表；管桩设计选用示例；相关技术资料。

1 总说明
1.1 编制依据
本图集根据建设部建质函[2009]81号“关于印发《2009年国家建筑标准设计编制计划》的通知”进行编制。
1.2 设计依据
包括：《建筑地基基础设计规范》GB50007-2002、《建筑结构荷载规范》GB50009-2001（2006年版）、《混凝土结构设计规范》GB50010-2002、《建筑抗震设计规范》GB50011-2010、《岩土工程勘察规范》GB50021-2001（2009年版）、《工业建筑防腐蚀设计规范》GB50046-2007、JGJ94-2008、《建筑地基基础工程施工质量验收规范》、《混凝土结构工程施工质量验收规范》、《通用硅酸盐水泥》GB175-2007、《碳素结构钢》GB/T700-2006、《预应力混凝土用钢棒》GB/T5223.3-2005、《先张法预应力混凝土管桩》GB13476-2009等。

2 适用范围
2.1 本图集为先张法工艺制作的预应力高强混凝土管柱（代号PHC）和预应力混凝土管桩（代号PC），适用于非抗震设计及抗震设防烈度小于等于8度地区的工业与民用建筑、构筑物等工程的低承台桩基础；抗震设防烈度为8度且建筑场地类别等采用低承台桩基时可参照使用。
2.2 PHC桩和PC桩主要适用于承压桩，当用于承受水平荷载或用作抗拔桩时，应根据工程实际情况适当加强桩与桩、桩与承台的连接构造。
2.3 本图集管桩（外径300mm除外）按二b环境类别进行耐久性设计。当基础的环境地质条件对管桩有中度及其以上侵蚀性时，应根据使用条件按有关规范采取有效的防腐蚀措施。

3 管桩的分类、标记
3.1 管桩按桩身混凝土有效预压应力值分为A型、AB型、B型和C型。
3.2 管桩按混凝土强度等级分为预应力混凝土管桩（代号PC）和预应力高强混凝土管桩（代号PHC）。
3.3 管桩按外径分为300mm、400mm、500mm、600mm、700mm、800mm、1000mm、1200mm等规格。
3.4 标记方式：[管桩代号][外径]-[壁厚]-[长度]。例如：外径500mm、壁厚100mm、长度12m的A型预应力高强混凝土管桩，其标记为：PHC500A100-12。

4 原材料
4.1 混凝土
4.1.1 水泥宜采用强度等级不低于42.5级的硅酸盐水泥或普通硅酸盐水泥、矿渣硅酸盐水泥，质量应符合《通用硅酸盐水泥》GB175-2007的规定。
4.1.2 细骨料宜采用洁净的天然硬质中粗砂或人工砂，细度模数宜为2.5~3.2，采用人工砂时，细度模数可为2.5~3.5，质量应符合《建筑用砂》GB/T14684的有关规定，且含泥量不大于1%，氧离子含量不大于0.01%，硫化物及硫酸盐含量不大于0.5%。
4.1.3 粗骨料宜采用碎石或破碎的卵石，最大粒径不应大于25mm，且不得超过钢筋净距的3/4，质量应符合《建筑用卵石碎石》GB/T14685的有关规定，且含泥量不大于0.5%，硫化物及硫酸盐含量不大于0.5%。
4.1.4 对于有抗冻、抗渗或其他特殊要求的管桩，其所使用的骨料应符合相关标准的规定。
4.1.5 混凝土和用水的质量应符合《混凝土用水标准》JGJ63的规定。
4.1.6 外加剂应使用高效减水剂，质量应符合《混凝土外加剂》GB8076的规定。
4.1.7 掺合料宜采用矿渣微粉或硅砂粉、粉煤灰、硅灰等，质量要求应符合《先张法预应力混凝土管桩》GB13476-2009的有关规定。当采用其他品种的掺合料时，应通过试验鉴定，确认符合管桩混凝土质量要求时，方可使用。

4.2 钢材
4.2.1 预应力钢筋应采用抗拉强度不小于1420MPa、35级延性的低松弛预应力混凝土用螺旋槽钢棒（代号PCB-1420-35-L-HG），其质量应符合《预应力混凝土用钢棒》GB/T5223.3-2005的有关规定。

【表4.1 PCB-1420-35-L-HG的几何特性及理论质量】
公称直径(mm) | 基本直径(mm) | 公称截面面积(mm2) | 理论质量(kg/m)
7.1 | 7.25 | 40.0 | 0.314
9.0 | 9.15 | 64.0 | 0.502
10.7 | 11.10 | 90.0 | 0.707
12.6 | 13.10 | 125.0 | 0.981

【表4.2 PCB-1420-35-L-HG的力学性能】
- 抗拉强度标准值 (MPa): >1420
- 抗拉强度设计值 (MPa): >1000
- 抗压强度设计值 (MPa): >400
- 断后伸长率 (A, %): >7.0
- 弹性模量 (E, N/mm2): 2.0x10^5
