09SG432-2 预应力混凝土双T板（平板，宽度2.0m、2.4m、3.0m）

　　《预应力混凝土双T板（平板，宽度2.0m、2.4m、3.0m）》国家建筑标准设计图集为采用先张法工艺生产的预应力混凝土双T平板。其主要内容为宽度为2.0m、2.4m、3.0m，跨度为9m、12m、15m、18m、21m、24m的双T板的选用表、荷载检验表、模板图和配筋图，以及双T板开洞、支承连接、预埋件和屋面布置及连接的构造详图。 　　本图集适用于非抗震设计及抗震设防烈度不大于8度的地区，其中2.4m、3.0m的双T板适用于环境类别为一类、二a类，耐火等级为二级的一般工业与民用建筑的屋面板；宽度为2.0m的双T板适用于环境类别为一类、二a类、二b类，耐火等级为二级，层数不多于3层的一般工业与民用建筑的楼层板。　　本图集是在原国标通用图集的基础上，总结和吸收了近几年双T板在实际工程中的应用经验按现行规范编制的。构件选用表给出了均布荷载限值和截面承载力限值，以方便设计人员选用；荷载检验表、模板图和配筋图可供预制构件生产企业生产使用；构造详图可供构件施工安装时使用。本图集旨在规范预应力混凝土双T板在我国工程建设中的应用。

预应力混凝土双T板（平板，宽度2.0m、2.4m、3.0m）
批准部门：中华人民共和国建设部
主编单位：中国建筑科学研究院、济南大学土木工程学院
实行日期：2009年12月1日
图集号：GJBT-1120 09SG432-2

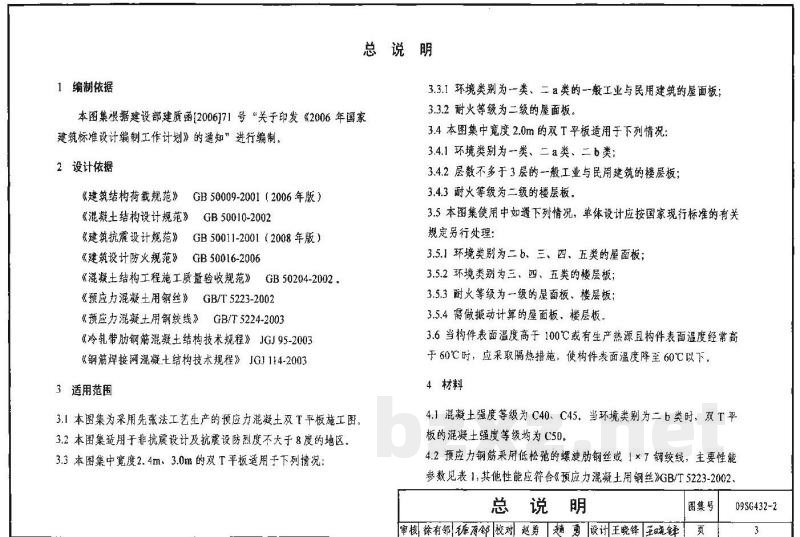

1. 设计依据
1.1 本图集根据建设部建质函[2006]71号“关于印发《2006年国家建筑标准设计编制工作计划》的通知”进行编制。
1.2 相关设计规范：
- 《建筑结构荷载规范》（GB50009-2001）
- 《混凝土结构设计规范》（GB50010-2002）
- 《建筑抗震设计规范》（GB50011-2001）
- 《建筑设计防火规范》（GB50016-2006）
- 《混凝土结构工程施工质量验收规范》（GB50204-2002）
- 《预应力混凝土用钢丝》（GB/T5223-2002）
- 《预应力混凝土用钢绞线》（GB/T5224-2003）
- 《冷轧带肋钢筋混凝土结构技术规程》（JGJ95-2003）
- 《钢筋焊接网混凝土结构技术规程》（JGJ114-2003）

2. 适用范围
2.1 本图集为采用先张法工艺生产的预应力混凝土双T平板施工图。
2.2 本图集适用于非抗震设计及抗震设防烈度不大于8度的地区。
2.3 本图集中宽度2.4m、3.0m的双T平板适用于：耐火等级为二级的屋面板。
2.4 本图集中宽度2.0m的双T平板适用于：
2.4.1 环境类别为一类、二a类、二b类；
2.4.2 层数不多于3层的一般工业与民用建筑的楼层板；
2.4.3 耐火等级为二级的楼层板。
2.5 本图集使用中如遇下列情况，单体设计应按国家现行标准的有关规定另行处理：
2.5.1 环境类别为二b、三、四、五类的屋面板；
2.5.2 环境类别为三、四、五类的楼层板；
2.5.3 耐火等级为一级的屋面板、楼层板；
2.5.4 需做振动计算的屋面板、楼层板。
2.6 当构件表面温度高于100℃或有生产热源且构件表面温度经常高于60℃时，应采取隔热措施，使构件表面温度降至60℃以下。

3. 材料
3.1 混凝土强度等级为C40、C45。当环境类别为二b类时，双T平板的混凝土强度等级均为C50。

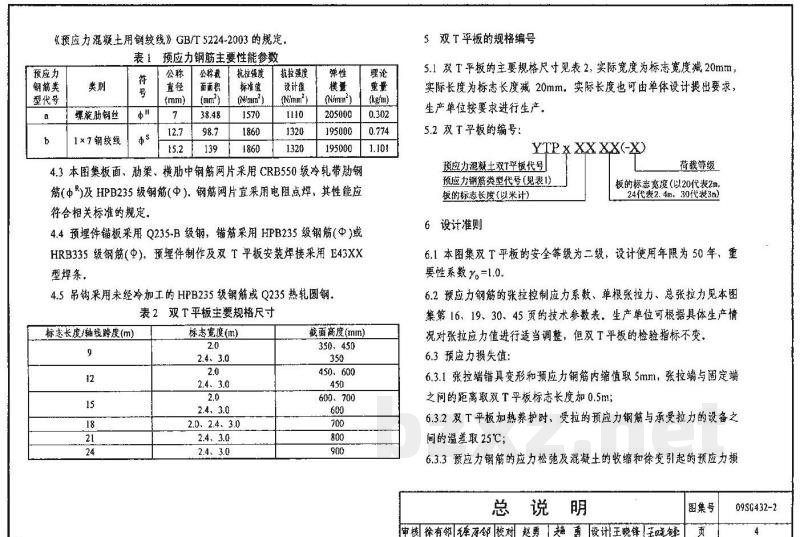

3.2 预应力钢筋采用低松弛的螺旋肋钢丝或1×7钢绞线。主要性能参数如下：
- 螺旋肋钢丝：公称直径12.7mm，截面积98.7mm²，抗拉强度设计值1320N/mm²，弹性模量195000N/mm²；
- 1×7钢绞线：截面积139mm²，抗拉强度设计值1320N/mm²，弹性模量195000N/mm²。
3.3 板面、肋梁、横肋中的钢筋网片采用CRB550级冷轧带肋钢筋及HPB235级钢筋，宜采用电阻点焊。
3.4 预埋件锚板采用Q235-B级钢，锚筋采用HPB235级或HRB335级钢筋；预埋件制作及安装焊接采用E43XX型焊条。
3.5 吊钩采用未经冷加工的HPB235级钢筋或Q235热轧圆钢。

4. 规格尺寸
4.1 主要规格：
- 标志宽度：2.0m、2.4m、3.0m；
- 标志长度/轴线跨度：9m、12m、15m、18m、21m、24m。
4.2 实际尺寸：实际宽度 = 标志宽度 - 20mm；实际长度 = 标志长度 - 20mm。

5. 设计准则
5.1 安全等级为二级，设计使用年限为50年，重要性系数为1.0。
5.2 预应力钢筋的张拉控制应力、张拉力应符合技术参数表规定。生产单位可根据情况适当调整张拉应力值，但检验指标不变。
5.3 预应力损失值：
5.3.1 张拉端锚具变形和预应力钢筋内缩值取5mm；
5.3.2 加热养护时，受拉预应力钢筋与设备间的温差取25℃；
5.3.3 预应力损失计算应按《混凝土结构设计规范》（GB50010-2002）执行。
5.4 承载能力与验算：
5.4.1 裂缝控制等级为二级；
5.4.2 计算跨度 $l_{0} = l - 0.2(m)$，其中 $l$ 为标志长度；
5.4.3 挠度限值取 $l_{0}/400$。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

09SG432-2 预应力混凝土双T板（平板，宽度2.0m、2.4m、3.0m）
使用提示

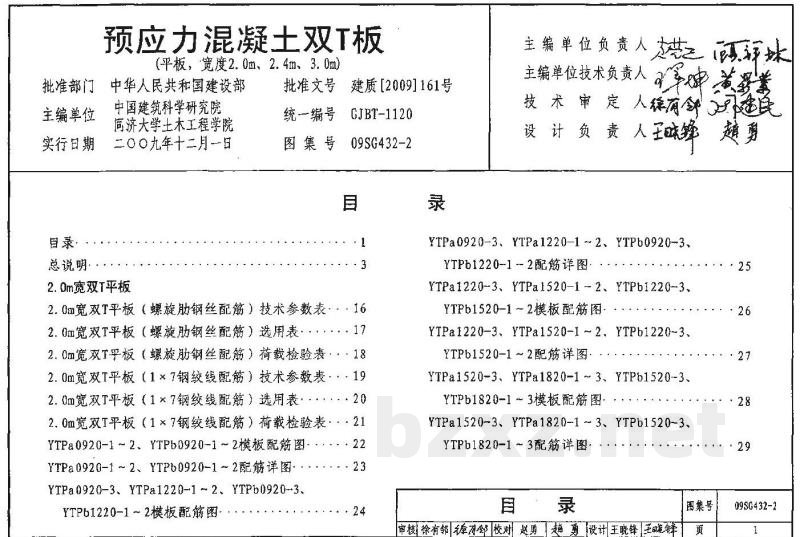

目录
总说明
2.0m宽双T平板
2.0m宽双T平板（螺旋肋钢丝配筋）技术参数表
2.0m宽双T平板（螺旋肋钢丝配筋）选用表
2.0m宽双T平板（螺旋肋钢丝配筋）荷载检验表
2.0m宽双T平板（1×7钢绞线配筋）技术参数表
2.0m宽双T平板（1×7钢绞线配筋）选用表
2.0m宽双T平板（1×7钢绞线配筋）荷载检验表
YTPa0920-1～2、YTPb0920-1～2模板配筋图
YTPa0920-1～2、YTPb0920-1～2配筋详图
YTPa0920-3、YTPa1220-1～2、YTPb0920-3、YTPb1220-1～2模板配筋图
YTPa0920-3、YTPa1220-1～2、YTPb0920-3、YTPb1220-1～2配筋详图
YTPa1220-3、YTPa1520-1～2、YTPb1220-3、YTPb1520-1～2模板配筋图
YTPa1220-3、YTPa1520-1～2、YTPb1220-3、YTPb1520-1～2配筋详图
YTPa1520-3、YTPa1820-1～3、YTPb1520-3、YTPb1820-1～3模板配筋图
YTPa1520-3、YTPa1820-1～3、YTPb1520-3、YTPb1820-1～3配筋详图

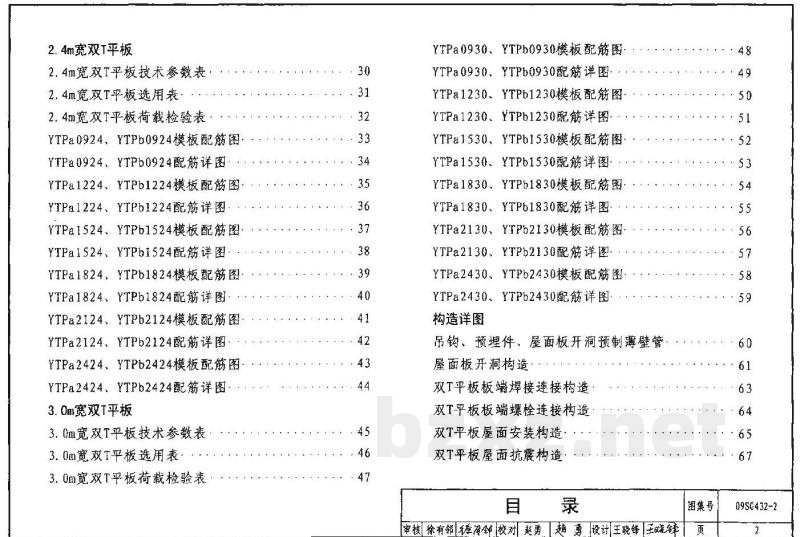

2.4m宽双T平板
2.4m宽双T平板技术参数表
2.4m宽双T平板选用表
2.4m宽双T平板荷载检验表
YTPa0924、YTPb0924模板配筋图
YTPa0924、YTPb0924配筋详图
YTPa1224、YTPb1224模板配筋图
YTPa1224、YTPb1224配筋详图
YTPa1524、YTPb1524模板配筋图
YTPa1524、YTPb1524配筋详图
YTPa1824、YTPb1824模板配筋图
YTPa1824、YTPb1824配筋详图
YTPa2124、YTPb2124模板配筋图
YTPa2124、YTPb2124配筋详图
YTPa2424、YTPb2424模板配筋图
YTPa2424、YTPb2424配筋详图
3.0m宽双T平板
3.0m宽双T平板技术参数表
3.0m宽双T平板选用表
3.0m宽双T平板荷载检验表
YTPa0930、YTPb0930模板配筋图
YTPa0930、YTPb0930配筋详图
YTPa1230、YTPb1230模板配筋图
YTPa1230、YTPb1230配筋详图
YTPa1530、YTPb1530模板配筋图
YTPa1530、YTPb1530配筋详图
YTPa1830、YTPb1830模板配筋图
YTPa1830、YTPb1830配筋详图
YTPa2130、YTPb2130模板配筋图
YTPa2130、YTPb2130配筋详图
YTPa2430、YTPb2430模板配筋图
YTPa2430、YTPb2430配筋详图
构造详图
吊钩、预埋件、屋面板开洞预制薄壁管
屋面板开洞构造
双T平板板端焊接连接构造
双T平板板端螺栓连接构造
双T平板屋面安装构造
双T平板屋面抗震构造
