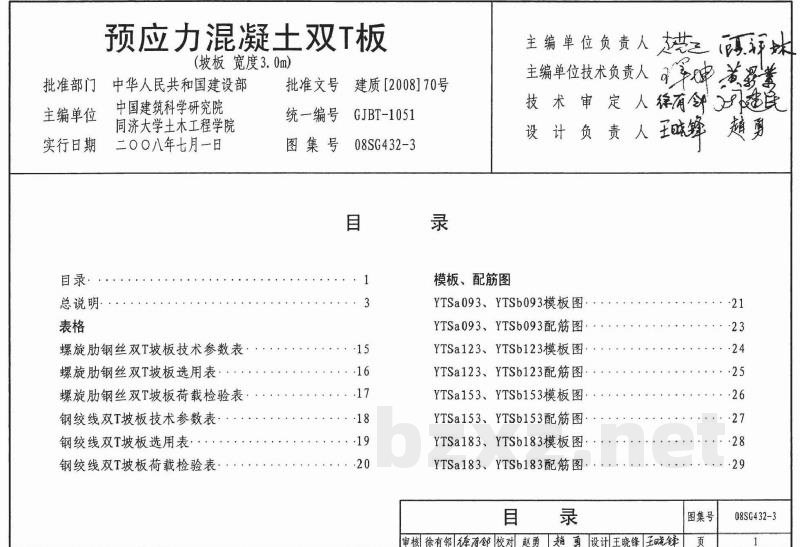

08SG432-3 预应力混凝土双T板（坡板 宽度3.0m）

适用范围：采用先张法工艺生产的预应力混凝土双T坡板（宽度3.0m），可用于环境类别为一类及二类、耐火等级为二级的工业与民用建筑的屋面板。适用于非抗震设计及抗震设防烈度不大于8度的地区。主要内容：跨度为9m、12m、15m、18m、21m和24m的双T坡板的选用表、荷载检验表、模板图和配筋图，以及双T坡板开洞、支承连接、预埋件和屋面布置及连接的构造详图。预应力钢筋直径H7的螺旋肋钢丝和预应力混凝土钢筋为1X7钢绞线的双T坡板每跨各有两个荷载登记，共24个规格编号。

批准部门：中华人民共和国建设部
主编单位：中国建筑科学研究院、同济大学土木工程学院
实行日期：2008年7月1日
图集号：08SG432-3
建质：[2008]70号

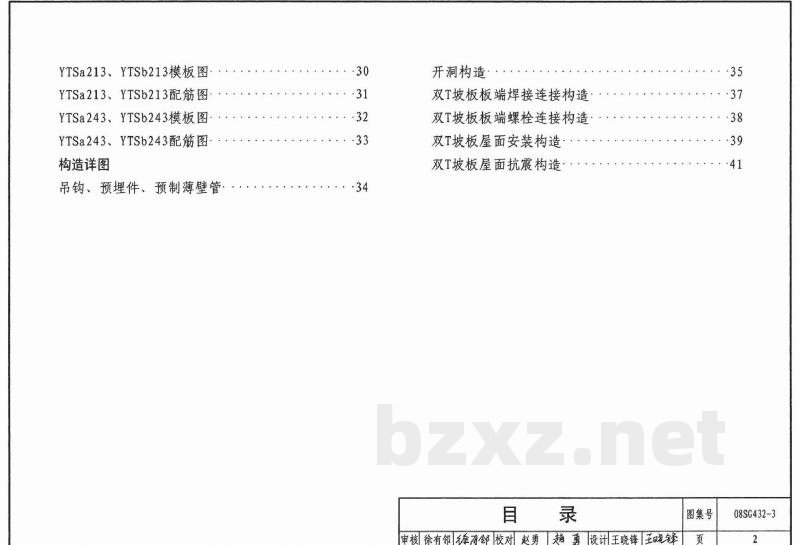

目录
1. 总说明
2. 编制依据
3. 设计依据
4. 适用范围
5. 材料
6. 双T坡板的规格编号
7. 设计准则
8. 选用方法

1 编制依据
本图集根据建设部建质函[2006]71号“关于印发《2006年国家建筑标准设计编制工作计划》的通知”进行编制。

2 设计依据
《建筑结构荷载规范》、《混凝土结构设计规范》、《建筑抗震设计规范》、《建筑设计防火规范》(GB50009-2001)、《混凝土结构设计规范》(GB50010-2002)、《建筑抗震设计规范》(GB50011-2001)、《建筑设计防火规范》(GB50016-2006)、《混凝土结构工程施工质量验收规范》、《预应力混凝土用钢丝》(GB/T 5223-2002)、《预应力混凝土用钢绞线》(GB/T 5224-2003)、《冷轧带肋钢筋》(GB/T 13788-2003)。

3 适用范围
3.1 本图集为采用先张法工艺生产的预应力混凝土双T坡板施工图。
3.2 本图集适用于下列情况：
3.2.1 非抗震设计及抗震设防烈度不大于8度的地区；
3.2.2 环境类别为一类、二a类、二b类的一般工业与民用建筑的屋面；
3.2.3 耐火等级为二级的屋面板。
3.3 本图集使用中如遇下列情况，单体设计应按国家现行标准的有关规定另行处理：
3.3.1 环境类别为三、四、五类的屋面板；
3.3.2 耐火等级为一级的屋面板；
3.3.3 需做振动计算的屋面板。
3.4 当构件表面温度高于100℃或有生产热源且构件表面温度经常高于60℃时，应采取隔热措施，使构件表面温度降至60℃以下。

4 材料
4.1 混凝土强度等级为C40、C45、C50。当环境类别为二b类时，双T坡板的混凝土强度等级均为C50。

表1 预应力钢筋主要性能参数表
| 类别 | 螺旋肋钢丝 | 1×7钢绞线 |
| :--- | :--- | :--- |
| 符号 | H | ds |
| 公称直径 (mm) | 7 | 12.7 |
| 公称截面面积 (mm²) | 38.48 | 98.7 |
| 抗拉强度标准值 (N/mm²) | 1570 | 1860 |
| 抗拉强度设计值 (N/mm²) | 1110 | 1320 |
| 弹性模量 (N/mm²) | 205000 | 195000 |
| 理论重量 (kg/m) | 0.302 | 0.774 |

4.2 预应力钢筋采用低松弛的螺旋肋钢丝或1×7钢绞线，主要性能参数见表1，其他性能应符合《预应力混凝土用钢丝》GB/T 5223-2002、《预应力混凝土用钢绞线》GB/T 5224-2003的规定。
4.3 本图集板面、肋梁、横肋中钢筋网片采用CRB550级冷轧带肋钢筋（ΦR）及HPB235级钢筋（中）。钢筋网片宜采用电阻点焊，其性能应符合相关标准的规定。
4.4 预埋件锚板采用Q235-B级钢，锚筋采用HPB235级钢筋（中）或HRB335级钢筋（Φ）。预埋件制作及双T坡板安装焊接采用E43XX型焊条。
4.5 吊钩采用未经冷加工的HPB235级钢筋或Q235热轧圆钢。

5 双T坡板的规格编号
5.1 双T坡板的规格：
5.1.1 标志宽度为3.0m，实际宽度为2.98m；
5.1.2 标志长度（轴线跨度）、板高及屋面坡度见表2。

表2 双T坡板主要尺寸参数
| 标志长度/轴线跨度 (m) | 9 | 12 | 15 | 18 | 21 | 24 |
| :--- | :--- | :--- | :--- | :--- | :--- | :--- |
| 端部截面 (mm) | 290 | 360 | 450 | 520 | 630 | 720 |
| 跨中截面 (mm) | 380 | 480 | 600 | 700 | 840 | 960 |
| 屋面坡度 i (%) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |

5.1.3 实际长度为标志长度减20mm。实际长度也可由单体设计提出要求，生产单位按要求进行生产。
5.2 双T坡板的编号：YTSX XX X(-X)
（其中：YTSX为预应力混凝土双T坡板代号；XX为荷载等级；X为预应力钢筋类型代号；X为板的标志长度；3为板的标志宽度）

6 设计准则
6.1 本图集双T坡板的安全等级为二级，设计使用年限为50年，重要性系数=1.0。
6.2 预应力钢筋的张拉控制应力系数、单根张拉力、总张拉力见本图集第15、18页的技术参数表。生产单位可根据具体生产情况对张拉应力值进行适当调整，但双T坡板的检验指标不变。
6.3 预应力损失值：
6.3.1 张拉端锚具变形和预应力钢筋内缩值取5mm，张拉端与固定端之间的距离取双T坡板标志长度加0.5m；
6.3.2 双T坡板加热养护时，受拉的预应力钢筋与承受拉力的设备之间的温差取25℃；
6.3.3 预应力钢筋的应力松弛及混凝土的收缩和徐变引起的预应力损失值按国家标准《混凝土结构设计规范》GB50010-2002计算；
6.3.4 当实际生产中预应力损失值与以上规定不符时，应采取适当措施，以满足本图集设计要求。

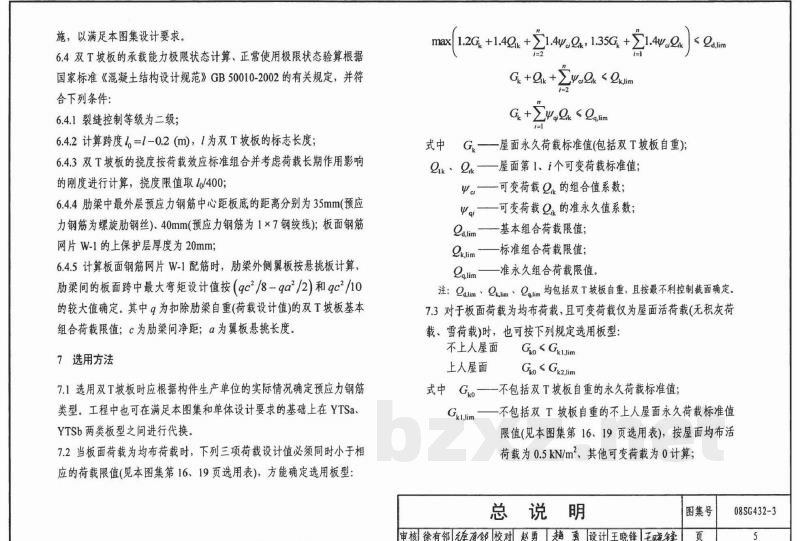

6.4 双T坡板的承载能力极限状态计算、正常使用极限状态验算根据国家标准《混凝土结构设计规范》GB50010-2002的有关规定，并符合下列条件：
6.4.1 裂缝控制等级为二级；
6.4.2 计算跨度 $l_0 = l - 0.2$ (m)，$l$ 为双T坡板的标志长度；
6.4.3 双T坡板的挠度按荷载效应标准组合并考虑荷载长期作用影响的刚度进行计算，挠度限值取 $l_0/400$；
6.4.4 肋梁中最外层预应力钢筋中心距板底的距离分别为35mm（预应力钢筋为螺旋肋钢丝）、40mm（预应力钢筋为1×7钢绞线）；板面钢筋网片W-1的上保护层厚度为20mm；
6.4.5 计算板面钢筋网片W-1配筋时，肋梁外侧翼板按悬挑板计算，肋梁间的板面跨中最大弯矩设计值按 $(q_c/8 - q_a/2)$ 和 $q_c/10$ 的较大值确定。其中 $q_c$ 为扣除肋梁自重后的双T坡板基本组合荷载限值；$q_a$ 为肋梁间的净距；$lpha$ 为翼板悬挑长度。

7 选用方法
7.1 选用双T坡板时应根据构件生产单位的实际情况确定预应力钢筋类型。工程中也可在满足本图集和单体设计要求的基础上在YTSa、YTSb两类板型之间进行代换。
7.2 当板面荷载为均布荷载时，下列三项荷载设计值必须同时小于相应的荷载限值（见本图集第16、19页选用表），方能确定选用板型：
$max { 1.2G_k + 1.4Q_k + 1.4gamma_v Q_k, 1.35G_k + 1.4Q_{k,lim}, 1.2G_k + Q_{k,lim} } < Q_{a,lim}$ 等相关组合条件。
7.3 对于板面荷载为均布荷载，且可变荷载仅为屋面活荷载时，也可按下列规定选用板型：
不上人屋面：$G_{ko} < G_{k1,lim}$
上人屋面：$G_{ko} < G_{k2,lim}$
其中 $G_{ko}$ 为不包括双T坡板自重的永久荷载标准值；$G_{k1,lim}$ 为限值，按屋面均布活荷载为 $0.5 ext{kN/m}^2$计算；$G_{k2,lim}$ 为限值，按屋面均布活荷载为 $2.0 ext{kN/m}^2$计算。
7.4 当板面荷载存在非均布荷载时，应符合下列规定：
7.4.1 集中荷载不应布置在距双T坡板端部 $l_i$ 的范围内。对于YTSa板型，$l_i=900 ext{mm}$；对于YTSb板型，$l_i=1700 ext{mm}$。
7.4.2 应根据实际情况分别核算双T坡板各控制截面的弯矩限值及剪力限值（见本图集第16、19页选用表）：$M < M_{a,lim}, M < M_{k,lim}, M < M_{q,lim}, V < V_{lim}$。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。
