06SG432-1 预应力混凝土双T板（坡板 宽度2.4m）

本图集为采用先张法工艺生产的预应力混凝土双T坡板。适用于非抗震及抗震设防烈度不大于8度的地区，双T坡板（宽度2.4m）可用于环境类别为一类、耐火等级为二级的一般工业与民用建筑的屋面板。本图集的预应力钢筋采用低松弛的螺旋肋钢丝或1×7钢铰线，设计人员可直接选用所需构件的模板、配筋图和构造详图，并可指导施工。

预应力混凝土双T板（坡板宽度2.4m）

批准部门：中华人民共和国建设部
主编单位：中国建筑科学研究院
合作单位：同济大学土木工程学院
实行日期：2006年12月1日
批准文号：建质[2006]281号
图集号：06SG432-1

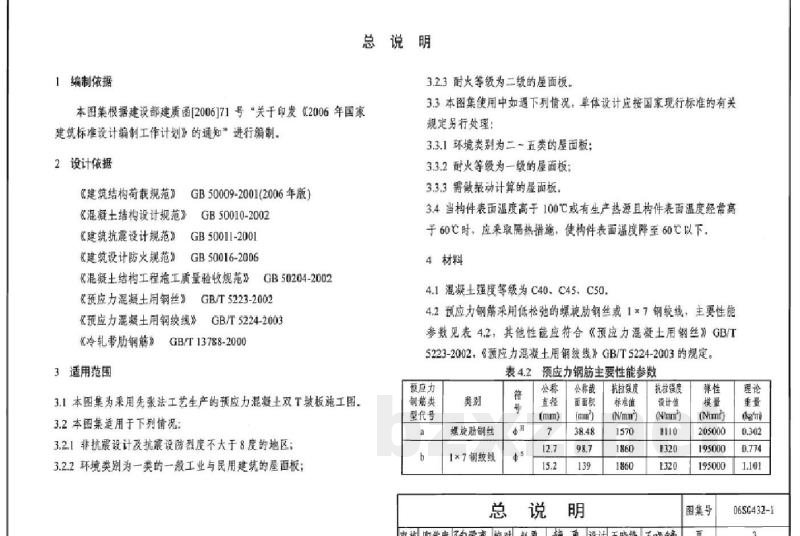

一、总说明

1. 设计依据
本图集根据建设部建质图2006171号“关于印发2006年国家建筑标准设计编制工作计划的通知”进行编制。主要依据包括：
- 《建筑结构荷载规范》（GB50009-2001/2006年版）
- 《混凝土结构设计规范》（GB50010-2002）
- 《建筑抗震设计规范》（GB50011-2001）
- 《建筑设计防火规范》（GB50016-2006）
- 《混凝土结构工程施工质量验收规范》（GB50204-2002）
- 《预应力混凝土用钢丝》（GB/T5223-2002）
- 《预应力混凝土用钢绞线》（GB/T5224-2003）
- 《冷轧带肋钢筋》（GB/T13788-2000）

2. 适用范围
2.1 本图集采用先张法工艺生产预应力混凝土双T坡板。
2.2 本图集适用于以下情况：
2.2.1 非抗震设计及抗震设防烈度不大于8度的地区；
2.2.2 环境类别为I类的一般工业与民用建筑的屋面板。
2.3 在下列情况下，单体设计应按国家现行标准另行处理：
2.3.1 环境类别为II~V类的屋面板；
2.3.2 耐火等级为I级的屋面板；
2.3.3 需进行动力计算的屋面板。
2.4 当构件表面温度高于100℃或有生产热源且构件表面温度经常高于60℃时，应采取措施使构件表面温度降至60℃以下。

3. 材料
3.1 混凝土强度等级为C40、C45、C50。
3.2 预应力钢筋采用低松弛的螺旋肋钢丝或1×7钢绞线。主要性能参数应符合GB/T5223-2002及GB/T5224-2003规定。
3.3 钢筋网片采用CRB550级冷轧带肋钢筋及HPB235级钢筋；钢筋网片宜采用电阻点焊。
3.4 预埋件采用Q235-B级钢，铺筋采用HPB235级或HRB335级钢筋；焊接采用E43xx型焊条。
3.5 吊钩采用未经冷加工的HPB235级钢筋或Q235热轧光圆钢条。

二、双T坡板的规格编号

5.1 双T坡板规格：
5.1.1 标志宽度为2.4m（实际宽度为2.39m）。
5.1.2 标志长度（轴线跨度）及板高详见技术参数表。
5.1.3 实际长度为标志长度减20mm，也可根据单体设计要求定制。

5.2 规格编号规则（YTSX XXX XOX）：
YTS：预应力混凝土双T坡板代号
X：预应力钢筋类型代号
XX：板的标志长度（单位：m）
XOX：荷载等级及标志宽度（4代表2.4m）

三、设计准则

6.1 本图集双T坡板的安全等级为二级，设计使用年限为50年，重要性系数$\gamma_I = 1.0$。
6.2 预应力张拉控制应参考技术参数表中的张拉应力值，生产单位可根据实际情况调整，但检验指标不变。
6.3 预应力损失值：
6.3.1 张拉端构件变形和预应力筋内缩值取5mm；
6.3.2 养护时，受拉钢筋与设设备之间的温差取25℃；
6.3.3 预应力损失计算应按GB50010-2002执行。

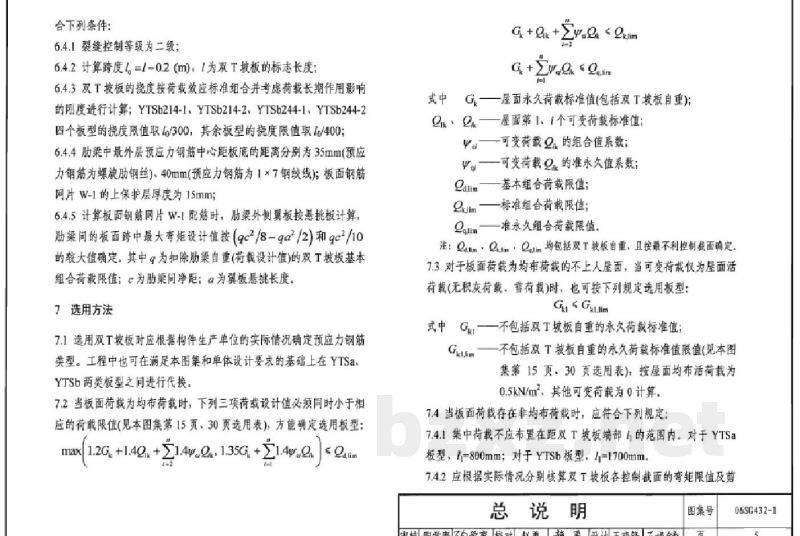

6.4 承载能力计算：
6.4.1 裂缝控制等级为二级。
6.4.2 计算跨度 $l = L - 0.2$ (m)（L为标志长度）。
6.4.3 挠度控制：YTSa214和YTSa244系列挠度限值取 $l/300$，其余板型限值取 $l/400$。
6.4.4 保护层要求：最外层预应力钢筋中心距板底距离为35mm（螺旋肋钢丝）或40mm（钢绞线），板面钢筋网片上保护层为15mm。

四、选用方法

7.1 应根据生产单位实际情况确定预应力钢筋类型，可在YTSa与YTSb类型间进行代换。
7.2 当板面荷载为均布荷载时，需确保下列组合荷载限值同时满足要求：
$max[1.2G + 1.4Q + 1.4w, 1.35G + 1.4P + 1.4Q, ... ] leq C_{km}$
（其中G为屋面永久荷载，Q为可变荷载，w为可变荷载组合值，$C_{km}$为组合荷载限值）。
7.3 对于非积灰屋面，若仅有屋面活荷载，可简化计算。
7.4 非均布荷载要求：
7.4.1 集中荷载不应设置在距端部 $l$ 范围内。YTSa板型 $l=800$mm；YTSb板型 $l=1700$mm。
7.4.2 应核算各控制截面的弯矩限值与剪力限值。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

06SG432-1：预应力混凝土双T板（坡板 宽度2.4m）

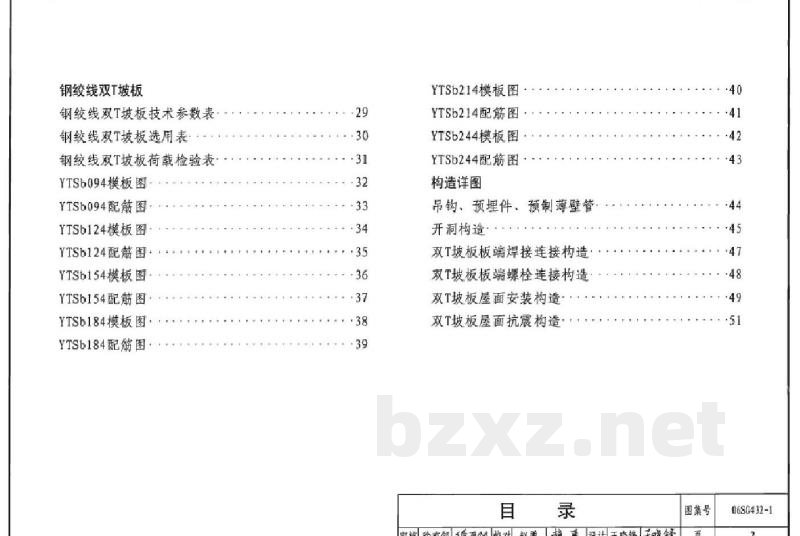

目录
总说明
螺旋肋钢丝双T坡板
螺旋肋钢丝双T坡板技术参数表
螺旋肋钢丝双T坡板选用表
螺旋肋钢丝双T坡板荷载检验表
YTSa094模板图
YTSa094配筋图
YTSa124模板图
YTSa124配筋图
YTSa154模板图
YTSa154配筋图
YTSa184模板图
YTSa184配筋图
YTSa214模板图
YTSa214配筋图
YTSa244模板图
YTSa244配筋图
钢绞线双T坡板
钢绞线双T坡板技术参数表
钢绞线双T坡板选用表
钢绞线双T坡板荷载检验表
YTSb094模板图
YTSb094配筋图
YTSb124模板图
YTSb124配筋图
YTSb154模板图
YTSb154配筋图
YTSb184模板图
YTSb184配筋图
YTSb214模板图
YTSb214配筋图
YTSb244模板图
YTSb244配筋图
构造详图
吊钩、预埋件、预制薄壁管
开洞构造
双T坡板板端焊接连接构造
双T坡板板端螺栓连接构造
双T坡板屋面安装构造
双T坡板屋面抗震构造
