G520-1~2(2020年合订本) 钢吊车梁（6m~9m）（2020年合订本）

国家建筑标准设计图集是对03SG520-1、03SG520-2、08SG520-3《钢吊车梁》的修编。本次修编依据《建筑结构可靠性设计统一标准》GB 50068-2018、《建筑结构荷载规范》GB 50009-2012、《钢结构设计标准》GB 50017-2017等新标准，结合近年来工程应用中的反馈意见，对图集原有内容进行了系统梳理和修订。 本合订本图集编制对象为实腹式钢吊车梁，采用焊接工字形截面和热轧H型钢截面。适用于一般用途（软钩）吊车，适用工作级别为A1～A5（轻、中级工作制），适用吊车起重量为 3t～50t（焊接截面）和3～20t（H型钢截面）。20G520-1是以Q235钢材设计编制，20G520-2是以Q355钢材设计编制。 本图集供建筑设计人员参考选用。施工单位、监理单位、建设单位工程技术人员也可参考使用。

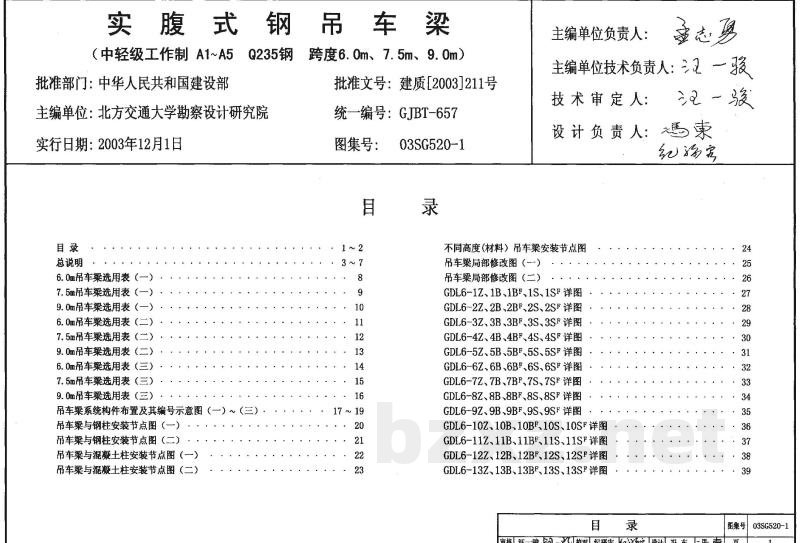

实腹式钢吊车梁图集（中轻级工作制A1~A5，Q235钢）
批准文号：建质[2003]211号
统一编号：GJBT-657
实行日期：2003年12月1日
主编单位：北方交通大学勘察设计研究院

【目录】
一、总说明
二、吊车梁选用表（6.0m、7.5m、9.0m）
三、吊车梁系统构件布置及其编号示意图
四、吊车梁与钢柱/混凝土柱安装节点图
五、详细构造图（含不同跨度及高度节点）
六、走道板及相关技术资料

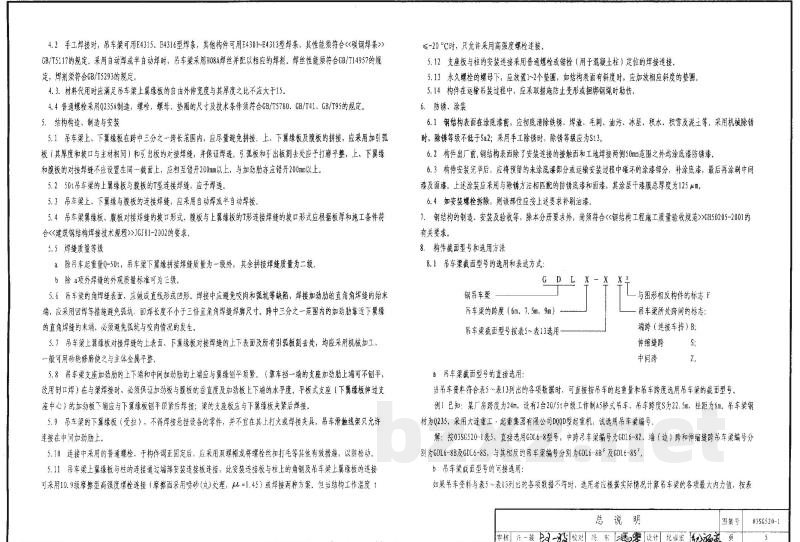

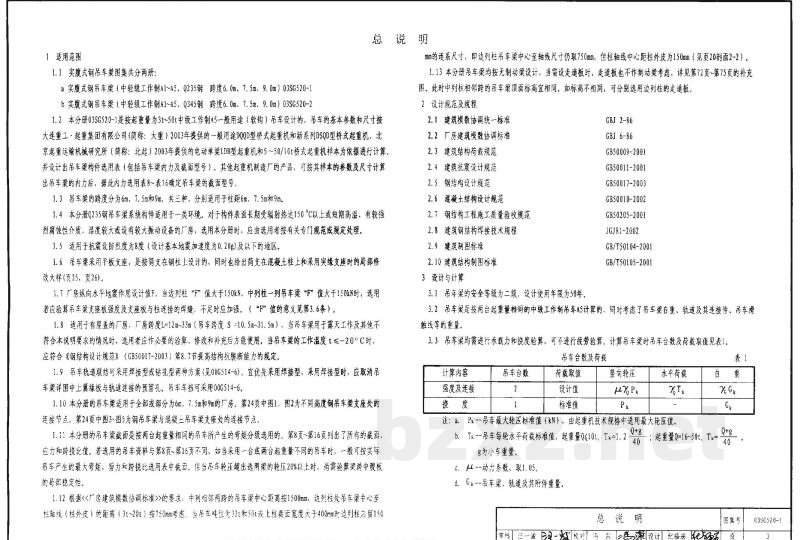

【总说明】

1. 适用范围
1.1 实腹式钢吊车梁图集共分两册：
a) 实腹式钢吊车梁（中轻级工作制A1~A5，Q235钢，跨度6.0m、7.5m、9.0m）——本分册；
b) 实腹式钢吊车梁（中轻级工作制A1~A5，Q345钢，跨度6.0m、7.5m、9.0m）。
1.2 本分册设计依据：按起重量为31~50t中级工作制A5一般用途（软钩）吊车设计。其基本参数和尺寸参考了大连重工（大重）2003年DQQD型/DSQD型桥式起重机，以及北京起重运输机械研究所（北起）2003年电动单梁LDB型及5~50/10t桥式起重机样本进行计算。
1.3 吊车梁跨度：分为6m、7.5m和9m三种，分别适用于柱距6m、7.5m和9m的厂房。
1.4 环境要求：本分册Q235钢吊车梁适用于一类环境。若构件表面长期受辐射热达150°C以上，或处于高温、强腐蚀性介质、高湿度或有大振动设备的厂房，应按专门规范处理。
1.5 抗震要求：适用于抗震设防烈度为8度（设计基本地震加速度为0.20g）及以下的地区。
1.6 支座设计：吊车梁采用平板支座，按简支在钢柱上设计，并提供了简支在混凝土柱及采用突缘支座的局部修改大样。
1.7 地震作用：当边列柱“F”值大于150kN、中列柱一列吊车梁“F”值大于150kN时，应验算支座板强度及支座板与柱连接的焊缝。
1.8 厂房要求：适用于有屋盖的厂房，厂房跨度L=12m~33m（对应吊车跨度S=10.5m~31.5m）。若用于露天工作，需进行必要的验算和修改。当工作温度t≤-20°C时，应符合《钢结构设计规范》（GB50017-2003）关于提高抗脆断能力的规定。
1.9 轨道连接：可采用焊接型或钻孔型方案，宜优先采用焊接型。采用焊接型时，应取消吊车梁详图中上翼缘板与轨道连接的预留孔。
1.10 适用性：本分册适用于全部或部分跨度为6m、7.5m和9m的厂房。
1.11 截面选用：吊车梁截面按两台起重量相同的吊车产生的弯矩分级选用。若采用起重量不同的吊车，可按实际最大弯矩、剪力和跨挠比选用。若轮压超出选用梁轮压20%以上，需验算中腹板的局部稳定性。
1.12 建筑模数：根据《厂房建筑模数协调标准》，中列相邻两跨吊车梁中心距离按1500mm，边列柱处吊车梁中心至柱轴线距离按750mm考虑。当吊车吨位为32t和50t或上柱截面宽度大于400mm时，边列柱应留150mm。

2. 设计规范及规程
2.1 建筑模数协调统一标准
2.2 厂房建筑模数协调标准
2.3 建筑结构荷载规范
2.4 建筑抗震设计规范
2.5 钢结构设计规范
2.6 混凝土结构设计规范
2.7 钢结构工程施工质量验收规范
2.8 建筑钢结构焊接技术规程
2.9 建筑制图标准
2.10 建筑结构制图标准

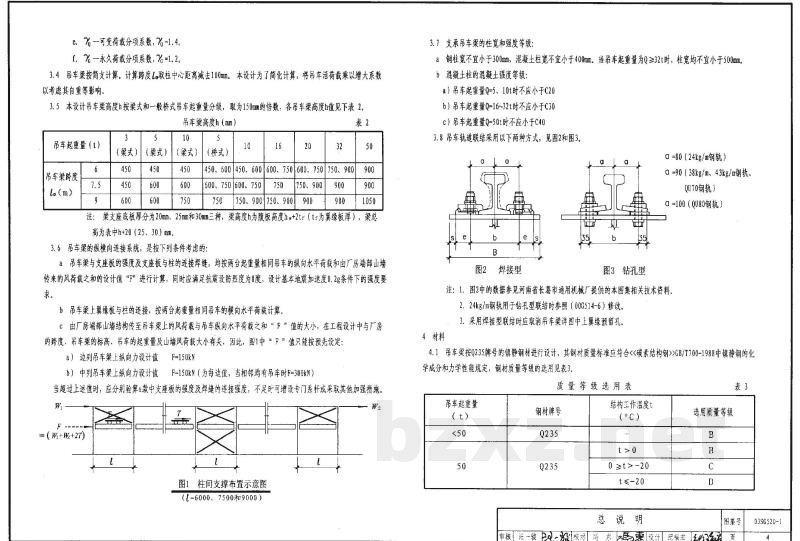

3. 设计与计算
3.1 安全等级与寿命：吊车梁安全等级为二级，设计使用年限为50年。
3.2 计算依据：按两台起重量相间的中级工作制吊车A5计算，并已考虑吊车梁自重、轨道、连接件及滑触线的重量。
3.3 验算要求：需进行承载力和挠度验算，可不进行疲劳验算。

【详图清单】
- 6.0m系列详图：GDL6-1Z至GDL6-14Z系列（含B、BF、S、SF等型号）
- 7.5m系列详图：GDL7.5-1Z至GDL7.5-15Z系列（含B、BF、S、SF等型号）
- 9.0m系列详图：GDL9-1Z至GDL9-15Z系列（含B、BF、S、SF等型号）
- 其它：LB-1~23详图；6.0m/7.5m/9.0m柱距走道板详图及节点详图。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

20G520-1

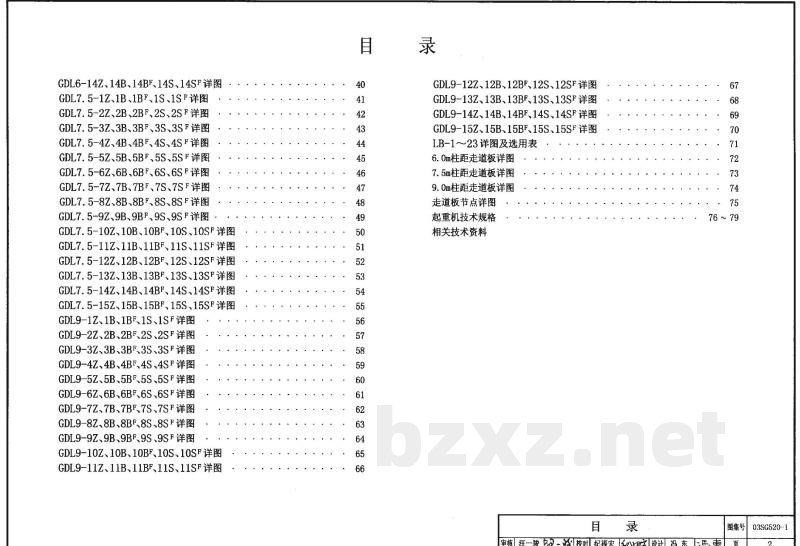

目录
总说明
图例及连接的标注方式
吊车梁选用表
构件布置及编号示意图
6.0m吊车梁构件布置及编号示意图
7.5m吊车梁构件布置及编号示意图
9.0m吊车梁构件布置及编号示意图
安装节点图
吊车梁平板支座局部修改图
轨道孔位图
焊接工字形截面吊车梁详图
GDL6-1Z、1B、1BF、1S、1SF详图
GDL6-2Z、2B、2BF、2S、2SF详图
GDL6-3Z、3B、3BF、3S、3SF详图
GDL6-4Z、4B、4BF、4S、4SF详图
GDL6-5Z、5B、5BF、5S、5SF详图
GDL6-6Z、6B、6BF、6S、6SF详图
GDL6-7Z、7B、7BF、7S、7SF详图
GDL6-8Z、8B、8BF、8S、8SF详图
GDL6-9Z、9B、9BF、9S、9SF详图
GDL6-10Z、10B、10BF、10S、10SF详图
GDL6-11Z、11B、11BF、11S、11SF详图
GDL6-12Z、12B、12BF、12S、12SF详图
GDL7.5-1Z、1B、1BF、1S、1SF详图
GDL7.5-2Z、2B、2BF、2S、2SF详图
GDL7.5-3Z、3B、3BF、3S、3SF详图
GDL7.5-4Z、4B、4BF、4S、4SF详图
GDL7.5-5Z、5B、5BF、5S、5SF详图
GDL7.5-6Z、6B、6BF、6S、6SF详图
GDL7.5-7Z、7B、7BF、7S、7SF详图
GDL7.5-8Z、8B、8BF、8S、8SF详图
GDL7.5-9Z、9B、9BF、9S、9SF详图
GDL7.5-10Z、10B、10BF、10S、10SF详图
GDL7.5-11Z、11B、11BF、11S、11SF详图
GDL7.5-12Z、12B、12BF、12S、12SF详图
GDL7.5-13Z、13B、13BF、13S、13SF详图
GDL7.5-14Z、14B、14BF、14S、14SF详图
GDL9-1Z、1B、1BF、1S、1SF详图
GDL9-2Z、2B、2BF、2S、2SF详图
GDL9-3Z、3B、3BF、3S、3SF详图
GDL9-4Z、4B、4BF、4S、4SF详图
GDL9-5Z、5B、5BF、5S、5SF详图
GDL9-6Z、6B、6BF、6S、6SF详图
GDL9-7Z、7B、7BF、7S、7SF详图
GDL9-8Z、8B、8BF、8S、8SF详图
GDL9-9Z、9B、9BF、9S、9SF详图
GDL9-10Z、10B、10BF、10S、10SF详图
GDL9-11Z、11B、11BF、11S、11SF详图
GDL9-12Z、12B、12BF、12S、12SF详图
GDL9-13Z、13B、13BF、13S、13SF详图
热轧H型钢截面吊车梁详图
HDL6-1Z、1B、1BF、1S、1SF详图
HDL6-2Z、2B、2BF、2S、2SF详图
HDL6-3Z、3B、3BF、3S、3SF详图
HDL6-4Z、4B、4BF、4S、4SF详图
HDL6-5Z、5B、5BF、5S、5SF详图
HDL6-6Z、6B、6BF、6S、6SF详图
HDL6-7Z、7B、7BF、7S、7SF详图
HDL6-8Z、8B、8BF、8S、8SF详图
HDL6-9Z、9B、9BF、9S、9SF详图
HDL6-10Z、10B、10BF、10S、10SF详图
HDL6-11Z、11B、11BF、11S、11SF详图
HDL7.5-1Z、1B、1BF、1S、1SF详图
HDL7.5-2Z、2B、2BF、2S、2SF详图
HDL7.5-3Z、3B、3BF、3S、3SF详图
HDL7.5-4Z、4B、4BF、4S、4SF详图
HDL7.5-5Z、5B、5BF、5S、5SF详图
HDL7.5-6Z、6B、6BF、6S、6SF详图
HDL7.5-7Z、7B、7BF、7S、7SF详图
HDL7.5-8Z、8B、8BF、8S、8SF详图
HDL7.5-9Z、9B、9BF、9S、9SF详图
HDL7.5-10Z、10B、10BF、10S、10SF详图
HDL7.5-11Z、11B、11BF、11S、11SF详图
HDL7.5-12Z、12B、12BF、12S、12SF详图
HDL9-1Z、1B、1BF、1S、1SF详图
HDL9-2Z、2B、2BF、2S、2SF详图
HDL9-3Z、3B、3BF、3S、3SF详图
HDL9-4Z、4B、4BF、4S、4SF详图
HDL9-5Z、5B、5BF、5S、5SF详图
HDL9-6Z、6B、6BF、6S、6SF详图
HDL9-7Z、7B、7BF、7S、7SF详图
HDL9-8Z、8B、8BF、8S、8SF详图
HDL9-9Z、9B、9BF、9S、9SF详图
HDL9-10Z、10B、10BF、10S、10SF详图
走道板详图
6.0m柱距走道板详图
7.5m柱距走道板详图
9.0m柱距走道板详图
走道板节点详图
LB-1~LB-16详图及选用表
起重机技术规格
20G520-2
目录
总说明
图例及连接的标注方式
吊车梁选用表
构件布置及编号示意图
6.0m吊车梁构件布置及编号示意图
7.5m吊车梁构件布置及编号示意图
9.0m吊车梁构件布置及编号示意图
安装节点图
吊车梁平板支座局部修改图
轨道孔位图
焊接工字形截面吊车梁详图
GDLM6-1Z、1B、1BF、1S、1SF详图
GDLM6-2Z、2B、2BF、2S、2SF详图
GDLM6-3Z、3B、3BF、3S、3SF详图
GDLM6-4Z、4B、4BF、4S、4SF详图
GDLM6-5Z、5B、5BF、5S、5SF详图
GDLM6-6Z、6B、6BF、6S、6SF详图
GDLM6-7Z、7B、7BF、7S、7SF详图
GDLM6-8Z、8B、8BF、8S、8SF详图
GDLM6-9Z、9B、9BF、9S、9SF详图
GDLM6-10Z、10B、10BF、10S、10SF详图
GDLM6-11Z、11B、11BF、11S、11SF详图
GDLM6-12Z、12B、12BF、12S、12SF详图
GDLM6-13Z、13B、13BF、13S、13SF详图
GDLM7.5-1Z、1B、1BF、1S、1SF详图
GDLM7.5-2Z、2B、2BF、2S、2SF详图
GDLM7.5-3Z、3B、3BF、3S、3SF详图
GDLM7.5-4Z、4B、4BF、4S、4SF详图
GDLM7.5-5Z、5B、5BF、5S、5SF详图
GDLM7.5-6Z、6B、6BF、6S、6SF详图
GDLM7.5-7Z、7B、7BF、7S、7SF详图
GDLM7.5-8Z、8B、8BF、8S、8SF详图
GDLM7.5-9Z、9B、9BF、9S、9SF详图
GDLM7.5-10Z、10B、10BF、10S、10SF详图
GDLM7.5-11Z、11B、11BF、11S、11SF详图
GDLM7.5-12Z、12B、12BF、12S、12SF详图
GDLM9-1Z、1B、1BF、1S、1SF详图
GDLM9-2Z、2B、2BF、2S、2SF详图
GDLM9-3Z、3B、3BF、3S、3SF详图
GDLM9-4Z、4B、4BF、4S、4SF详图
GDLM9-5Z、5B、5BF、5S、5SF详图
GDLM9-6Z、6B、6BF、6S、6SF详图
GDLM9-7Z、7B、7BF、7S、7SF详图
GDLM9-8Z、8B、8BF、8S、8SF详图
GDLM9-9Z、9B、9BF、9S、9SF详图
GDLM9-10Z、10B、10BF、10S、10SF详图
GDLM9-11Z、11B、11BF、11S、11SF详图
GDLM9-12Z、12B、12BF、12S、12SF详图
热轧H型钢截面吊车梁详图
HDLM6-1Z、1B、1BF、1S、1SF详图
HDLM6-2Z、2B、2BF、2S、2SF详图
HDLM6-3Z、3B、3BF、3S、3SF详图
HDLM6-4Z、4B、4BF、4S、4SF详图
HDLM6-5Z、5B、5BF、5S、5SF详图
HDLM6-6Z、6B、6BF、6S、6SF详图
HDLM6-7Z、7B、7BF、7S、7SF详图
HDLM6-8Z、8B、8BF、8S、8SF详图
HDLM6-9Z、9B、9BF、9S、9SF详图
HDLM7.5-1Z、1B、1BF、1S、1SF详图
HDLM7.5-2Z、2B、2BF、2S、2SF详图
HDLM7.5-3Z、3B、3BF、3S、3SF详图
HDLM7.5-4Z、4B、4BF、4S、4SF详图
HDLM7.5-5Z、5B、5BF、5S、5SF详图
HDLM7.5-6Z、6B、6BF、6S、6SF详图
HDLM7.5-7Z、7B、7BF、7S、7SF详图
HDLM7.5-8Z、8B、8BF、8S、8SF详图
HDLM7.5-9Z、9B、9BF、9S、9SF详图
HDLM7.5-10Z、10B、10BF、10S、10SF详图
HDLM9-1Z、1B、1BF、1S、1SF详图
HDLM9-2Z、2B、2BF、2S、2SF详图
HDLM9-3Z、3B、3BF、3S、3SF详图
HDLM9-4Z、4B、4BF、4S、4SF详图
HDLM9-5Z、5B、5BF、5S、5SF详图
HDLM9-6Z、6B、6BF、6S、6SF详图
HDLM9-7Z、7B、7BF、7S、7SF详图
HDLM9-8Z、8B、8BF、8S、8SF详图
HDLM9-9Z、9B、9BF、9S、9SF详图
HDLM9-10Z、10B、10BF、10S、10SF详图
HDLM9-11Z、11B、11BF、11S、11SF详图
走道板详图
6.0m柱距走道板详图
7.5m柱距走道板详图
9.0m柱距走道板详图
走道板节点详图
LB-1~LB-16详图及选用表
起重机技术规格
