04G320 钢筋混凝土基础梁

适用于纵墙柱距6m、山墙柱距6m，4.5m的单层工业厂房及条件相同的其他房屋建筑。

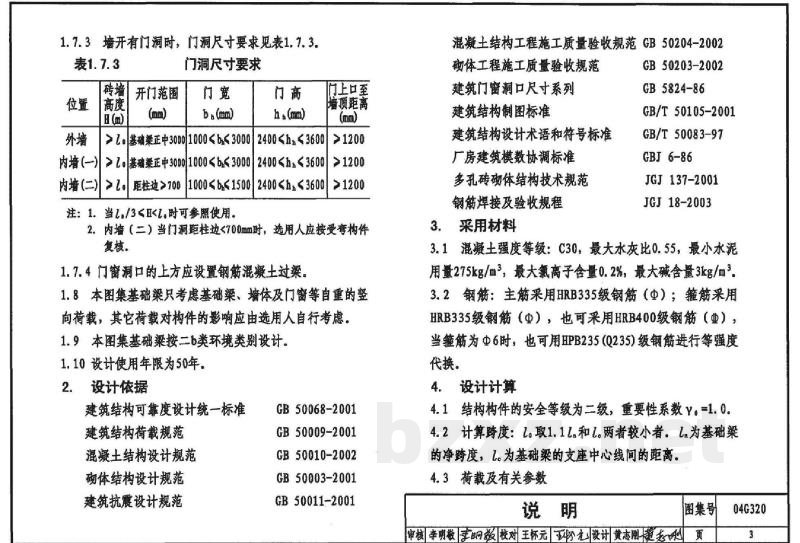

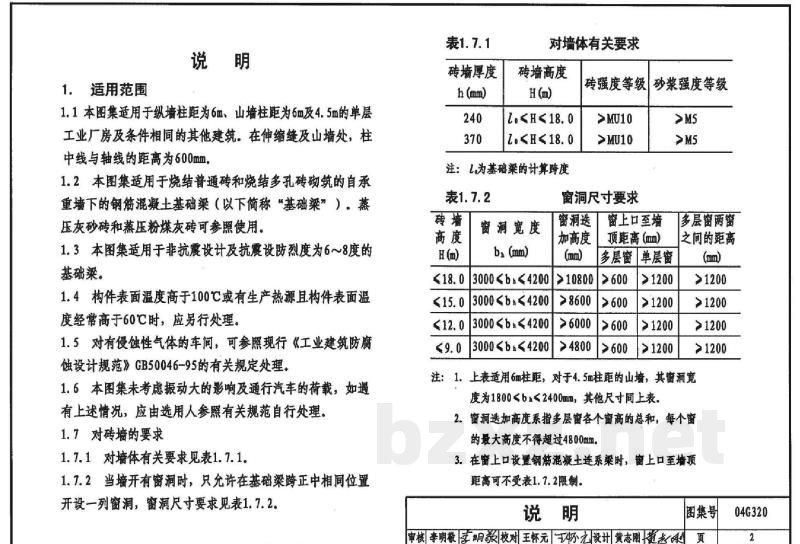

钢筋混凝土基础梁 批准部门：中华人民共和国建设部 主编单位：中国纺织工业设计院 实行日期：2004年6月1日 批准文号：建质[2004]73号 统一编号：GJBT-729 图集号：04G320 1．适用范围 1.1 本图集适用于纵墙柱距为6m，山墙柱距为6m及4.5m的单层工业厂房及条件相同的其他建筑。在伸缩缝及山墙处，柱中线与轴线的距离为600mm。 1.2 本图集适用于烧结普通砖和烧结多孔砖砌筑的自承重墙下的钢筋混凝土基础梁（以下简称“基础梁”）。蒸压灰砂砖和蒸压粉煤灰砖可参照使用。 1.3 本图集适用于非抗震设计及抗震设防烈度为6~8度的基础梁。 1.4 构件表面温度高于100℃或有生产热源且构件表面温度经常高于60℃时，应另行处理。 1.5 对有侵蚀性气体的车间，可参照现行《工业建筑防腐蚀设计规范》GB50046-95的有关规定处理。 1.6 本图集未考虑振动大的影响及通行汽车的荷载，如遇有上述情况，应由选用人参照有关规范自行处理。 1.7 对砖墙的要求 1.7.1 对墙体有关要求见表1.7.1。 1.7.2 当墙开有窗洞时，只允许在基础梁跨正中相同位置开设一列窗洞，窗洞尺寸要求见表1.7.2。 表1.7.1 砖墙厚度要求 砖墙厚度 h (mm)：240、370 对墙体有关要求：根据砖墙高度 H(m) 及计算跨度 L 确定。 表1.7.2 窗洞尺寸要求 砖墙高度 H(m) | <9.0 | 9.0 $le$ H < 12.0 | 12.0 $le$ H < 15.0 | H $ge$ 15.0 窗洞宽度 b(mm) | 3000-4200 | 3000-4200 | 3000-4200 | 3000-4200 砖强度等级 | >MU10 | >MU10 | >MU10 | >MU10 砂浆强度等级 | >M5 | >M5 | >M5 | >M5 窗上口至墙顶距离 (mm) | >1200 | >1200 | >1200 | >1200 注：1.上表适用6m柱距。对于4.5m柱距的山墙，其窗洞宽度为1800 < b < 2400mm，其他尺寸同上表。 2.窗洞送加高度指多层窗各个窗高的总和，每个窗的最大高度不得超过4800mm。 3.在窗上口设置钢筋混凝土连系梁时，窗上口至墙顶距离可不受表1.7.2限制。 1.7.3 墙开有门洞时，门洞尺寸要求见表1.7.3。 表1.7.3 门洞尺寸要求 位置 | 外墙 | 内墙(一) | 内墙(二) 门宽 b(mm) | 1000-3000 | 1000-3000 | 1000 $le$ b < 1500 门高 h (mm) | 2400 < h $le$ 3600 | 2400 < h $le$ 3600 | 2400 < h $le$ 3600 门上口至墙顶距离 (mm) | >1200 | >1200 | >1200 注：1.当1/3 < l/L 时可参照使用。 2.内墙（二）当门洞距柱边 < 700mm 时，选用人应按受套构件复核。 1.7.4 门窗洞口的上方应设置钢筋混凝土过梁。 1.8 本图集基础梁只考虑基础梁、墙体及门窗等自重的竖向荷载，其它荷载对构件的影响应由选用人自行考虑。 1.9 本图集基础梁按II-b类环境类别设计。 1.10 设计使用年限为50年。 2．设计依据 - 建筑结构可靠度设计统一标准 - 建筑结构荷载规范 GB50009-2001 - 混凝土结构设计规范 GB50010-2002 - 砌体结构设计规范 GB50003-2001 - 建筑抗震设计规范 GB50011-2001 - 混凝土结构工程施工质量验收规范 GB50204-2002 - 砌体工程施工质量验收规范 - 建筑门窗洞口尺寸系列 - 建筑结构制图标准 - 建筑结构设计术语和符号标准 - 厂房建筑模数协调标准 - 多孔砖砌体结构技术规范 - 钢筋焊接及验收规程 3．采用材料 3.1 混凝土强度等级：C30，最大水灰比0.55，最小水泥用量 275kg/m³，最大氯离子含量 0.2%，最大碱含量 3kg/m³。 3.2 钢筋：主筋采用HRB335级钢筋（$phi$），箍筋采用HRB335级钢筋（$phi$），也可采用HRB400级钢筋（$phi$）。当箍筋为$phi$6时，也可采用HPB25级钢筋进行等强度代换。 4．设计计算 4.1 结构构件的安全等级为二级，重要性系数 $gamma_I = 1.0$。 4.2 计算跨度：取 $l$、$l_1$ 和 $l_2$ 中两者较小者，$l$ 为基础梁的净跨度，$l_1$ 为基础梁的支座中心线间的距离，$l_2$ 为支座端部的跨度。 4.3 荷载及有关参数 4.3.1 材料自重： - 钢筋混凝土：25.0kN/m³ - 砖墙：19.0kN/m³ - 双面抹灰：1.0kN/m² - 门窗：0.45kN/m² 4.3.2 荷载： - 使用阶段：计算基础梁、墙体、抹灰及有洞口时的门窗重量。 - 施工阶段：计算基础梁及高为1/3计算跨度的墙体重量，不计门窗及抹灰。 4.3.3 荷载分项系数：$gamma_0 = 1.35$。 4.4 计算方法 4.4.1 使用阶段设计荷载按墙体折算均布荷载计算。 4.4.2 基础梁的内力按《砌体结构设计规范》GB50003-2001中有关自承重简支墙梁部分的条文要求计算。 4.4.3 基础梁截面设计按《混凝土结构设计规范》GB50010-2002进行： - 使用阶段：跨中截面正截面承载力按钢筋混凝土偏心受拉构件计算；支座边斜截面受剪承载力按钢筋混凝土受弯构件计算。 - 施工阶段：按钢筋混凝土受弯构件进行受弯、受剪承载力验算。 4.4.4 基础梁跨中截面纵向受力钢筋总配筋率不小于0.6%，跨中上部纵向钢筋配筋率不小于0.2%，支座边（$1/4$ 跨范围内）上部纵向钢筋不应小于跨中下部纵向钢筋面积的1/3。纵向受力钢筋伸入支座应符合受拉钢筋的锚固要求。 4.4.5 裂缝控制验算：二类环境裂缝宽度 $w < 0.2mm$。 5．选用方法 5.1 构件编号：仅用于抗震设防烈度8度Ⅱ、IV类场地JL-XX。 5.2 基础梁的长度、净跨度、计算跨度及支承长度见表5.2及图5.2。 5.3 根据墙厚、墙高、有无门窗、基础梁所在位置及抗震设防烈度、场地类别等已知条件，从钢筋混凝土基础梁选用表中确定所需基础梁的编号及详图所在页次。 5.4 带有符号“0”的基础梁，其外形及钢筋的大小、长度、分布等均同于相同编号的基础梁，仅在制作时两端预留二次浇捣混凝土长度为200mm。 表5.2 基础梁尺寸选用表 | 项目 | 纵墙(6m柱距) | 纵墙(4.5m柱距) | 山墙(4.5m柱距) | 边跨(6m柱距) | 边跨(4.5m柱距) | | :--- | :---: | :---: | :---: | :---: | :---: | | 梁长 $l$ (mm) | 5950 | 5450 | 4850 | 5950 | 4450 | | 净跨度 $L$ (mm) | 4950 | 4850 | 4250 | 4950 | 3450 | | 计算跨度 $L_0$ (mm) | 5445 | 5150 | 4550 | 5445 | 3795 | | 支承长度 $a$ (mm) | 500 | 300 | 300 | 500 | 300 | 注：1.用于二柱之间的基础梁支承长度按柱宽500mm考虑，当柱宽小于500mm时，应将空隙用C20混凝土填实。 2.山墙的基础梁只用于突出柱外的情况。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

04G320：钢筋混凝土基础梁
目录
说明
240墙钢筋混凝土基础梁选用表
370墙钢筋混凝土基础梁选用表
240墙钢筋混凝土基础梁详图（一）
240墙钢筋混凝土基础梁详图（二）
240墙钢筋混凝土基础梁详图（三）
240墙钢筋混凝土基础梁详图（四）
240墙钢筋混凝土基础梁详图（五）
240墙钢筋混凝土基础梁详图（六）
240墙钢筋混凝土基础梁详图（七）
370墙钢筋混凝土基础梁详图（一）
370墙钢筋混凝土基础梁详图（二）
370墙钢筋混凝土基础梁详图（三）
370墙钢筋混凝土基础梁详图（四）
370墙钢筋混凝土基础梁详图（五）
370墙钢筋混凝土基础梁详图（六）
370墙钢筋混凝土基础梁详图（七）
370墙钢筋混凝土基础梁详图（八）
370墙钢筋混凝土基础梁详图（九）
JL-Xa基础梁锚拉平面示意图
JL-Xa基础梁锚拉节点详图（一）
JL-Xa基础梁锚拉节点详图（二）
JL-Xa基础梁锚拉节点详图（三）
JL-Xa基础梁锚拉节点详图（四）
