04G337 吊车梁走道板

本图集为预制钢筋混凝土吊车梁走道板施工图，适用于抗震设防烈度7～9度、环境类别一类；柱距为6m的工业厂房。

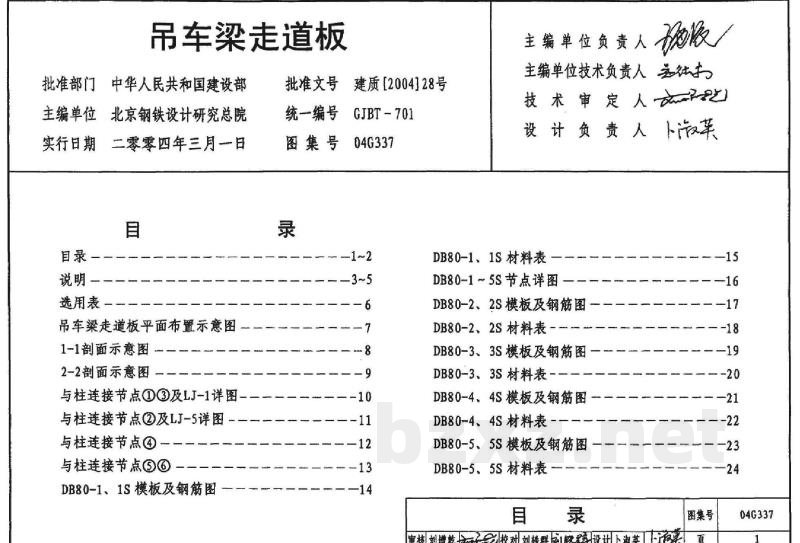

吊车梁走道板
批准部门：中华人民共和国建设部
主编单位：北京钢铁设计研究总院
实行日期：二零零四年三月
批准文号：建质【2004】28号
图集号：04G337

1 适用范围
1.1 本图集为预制钢筋混凝土吊车梁走道板，适用于6m柱距钢筋混凝土柱的工业厂房（柱宽按400、500、600三种考虑）。使用的环境类别为一类环境，并可在地震区抗震设防烈度7、8度I~IV类场地；9度I、Ⅱ类场地时使用。
1.2 未经技术鉴定或设计许可，不得改变本图集构件的用途和使用环境。
1.3 本图集与02J401《钢梯》配合使用时，钢梯需作适当修改。
1.4 走道板的宽度为800、600、400三种，其板编号为：DBXX-1-5S。
选用时应注意：
- 1.4.1 DB80、DB60用于中排柱和边排柱，DB40仅用于边排柱。选用DB40板时，设计人员应注明根据现场情况，采取防护措施。图中在DB80、DB60板的两侧设有焊栏杆用的预埋件，选用时可按车间的实际需要，在设计图中注明板的一侧或两侧设置预埋件。
- 1.4.2 走道板搁置于焊在柱子上的连接件上，因此应在车间柱子模板图上设置所需的预埋件，预埋件的尺寸和位置由车间设计者自行确定。
- 1.4.3 需要开人孔的走道板，在车间走道板布置图中的开孔板编号上加脚注，其编号及开人孔的方法见第45、46页的人孔板详图和人孔钢盖板详图。当人孔处不设钢盖板时，孔口周边的角钢仍应保留，以起加固板的作用。
- 1.4.4 当走道板使用的环境类别为二类环境时，除将混凝土强度等级提高为C30外，应按《混凝土结构设计规范》GB50010-2002第3.4.2条及9.2.2条要求处理。

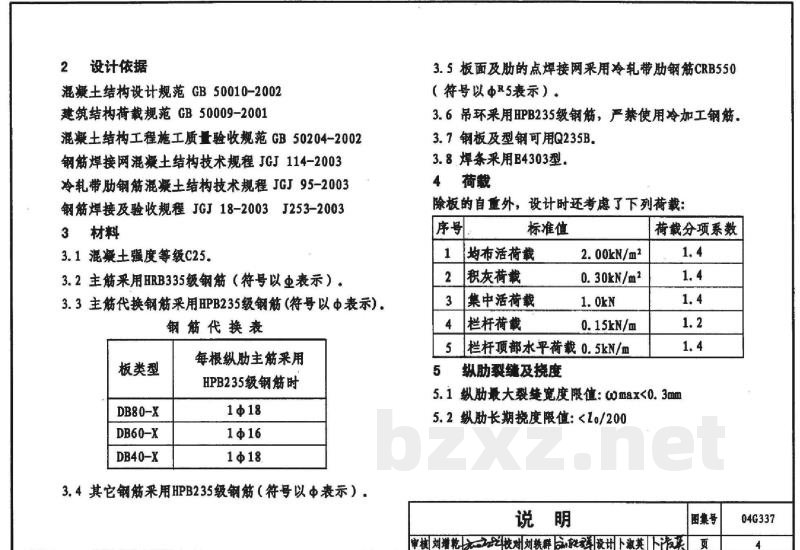

2 设计依据
- GB50010-2002 混凝土结构设计规范
- GB50009-2001 建筑结构荷载规范
- GB50204-2002 混凝土结构工程施工质量验收规范
- JGJ114-2003 钢筋焊接网混凝土结构技术规程
- JGJ95-2003 冷轧带肋钢筋混凝土结构技术规程
- JGJ18-2003 钢筋焊接及验收规程
- J253-2003 相关标准

3 材料
3.1 混凝土强度等级：C25
3.2 主筋：采用HRB335级钢筋（特号以Φ表示），可代换为HPB235级钢筋。
3.3 其它钢筋：采用HPB235级钢筋。
3.4 板面及肋的点焊接网：采用冷轧带肋钢筋CRB550（符号以R5表示）。
3.5 吊环：采用HPB235级钢筋，严禁使用冷加工钢筋。
3.6 钢板及型钢：可用Q235B。
3.7 焊条：采用E4303型。

4 荷载
序号 | 项目 | 标准值 | 荷载分项系数
1 | 自重 | - | 1.4
2 | 均布活荷载 | 2.00 kN/m² | 1.4
3 | 积灰荷载 | 0.30 kN/m² | 1.4
4 | 集中活荷载 | 1.0 kN | 1.2
5 | 栏杆荷载 | 0.15 kN/m | 1.4
6 | 栏杆顶部水平荷载 | 0.5 kN/m | 1.4

5 纵肋裂缝及挠度
5.1 纵肋最大裂缝宽度限值：wmax < 0.3mm
5.2 纵肋长期挠度限值：< L/200

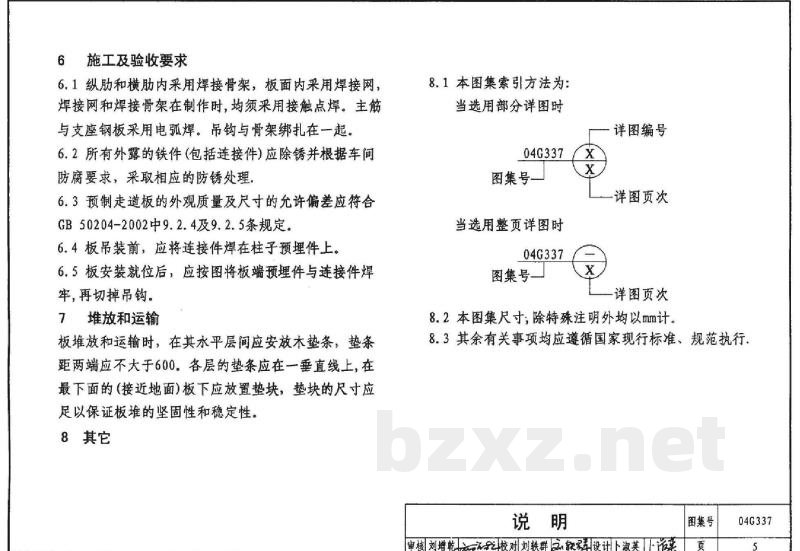

6 施工及验收要求
6.1 纵肋和横肋内采用焊接骨架，板面内采用焊接网。焊接网和焊接骨架在制作时，均须采用接触点焊。主筋与支座钢板采用电弧焊。吊钩与骨架绑扎在一起。
6.2 所有外露的铁件（包括连接件）应除锈并根据车间防腐要求，采取相应的防锈处理。
6.3 预制走道板的外观质量及尺寸的允许偏差应符合GB50204-2002中9.2.4及9.2.5条规定。
6.4 板吊装前，应将连接件焊在柱子预埋件上。
6.5 板安装就位后，应按图将板端预埋件与连接件焊牢，再切掉吊钩。

7 堆放和运输
堆放和运输时，在其水平层间应安放木垫条，垫条距两端应不大于600mm。各层的垫条应在一垂直线上，在最下面的（接近地面）板下应放置垫块，垫块的尺寸应足以保证板堆的坚固性和稳定性。

8 其它
8.1 本图集索引方法：
- 当选用部分详图时：04G337-图集号-详图编号-详图页次
- 当选用整页详图时：04G337-图集号-详图页次
8.2 本图集尺寸除特殊注明外均以mm计。

选用表
- DB80系列 (板宽800mm)：
- DB80-1至DB80-5: 板长5550-5350mm, 柱宽400mm, 页码14-24
- DB80-1S至DB80-5S: 板长4950-4750mm, 柱宽400-600mm, 页码25-34
- DB60系列 (板宽600mm)：
- DB60-1至DB60-5: 板长5550-5350mm, 柱宽400-500mm, 页码25-34
- DB60-1S至DB60-5S: 板长4950-4750mm, 柱宽400-600mm, 页码35-44
- DB40系列 (板宽400mm)：
- DB40-1至DB40-5: 板长5550-5350mm, 柱宽400-500mm, 页码35-44
- DB40-1S至DB40-5S: 板长4950-4750mm, 柱宽400-600mm, 页码45-49
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

04G337：吊车梁走道板

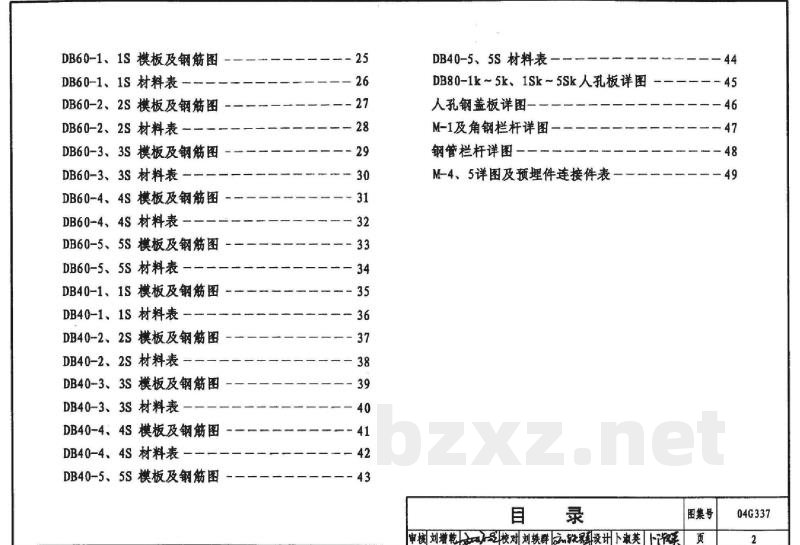

目录
说明
选用表
吊车梁走道板平面布置示意图
1-1剖面示意图
2-2剖面示意图
与柱连接节点①③及LJ-1详图
与柱连接节点②及LJ-5详图
与柱连接节点④
与柱连接节点⑤⑥
DB80-1、1S模板及钢筋图
DB80-1、1S材料表
DB80-1～5S节点详图
DB80-2、2S模板及钢筋图
DB80-2、2S材料表
DB80-3、3S模板及钢筋图
DB80-3、3S材料表
DB80-4、4S模板及钢筋图
DB80-4、4S材料表
DB80-5、5S模板及钢筋图
DB80-5、5S材料表
DB60-1、1S模板及钢筋图
DB60-1、1S材料表
DB60-2、2S模板及钢筋图
DB60-2、2S材料表
DB60-3、3S模板及钢筋图
DB60-3、3S材料表
DB60-4、4S模板及钢筋图
DB60-4、4S材料表
DB60-5、5S模板及钢筋图
DB60-5、5S材料表
DB40-1、1S模板及钢筋图
DB40-1、1S材料表
DB40-2、2S模板及钢筋图
DB40-2、2S材料表
DB40-3、3S模板及钢筋图
DB40-3、3S材料表
DB40-4、4S模板及钢筋图
DB40-4、4S材料表
DB40-5、5S模板及钢筋图
DB40-5、5S材料表
DB80-1k～5k、1Sk～5Sk人孔板详图
人孔钢盖板详图
M-1及角钢栏杆详图
钢管栏杆详图
M-4、5详图及预埋件连接件表
