G322-1～4 钢筋混凝土过梁（2013年合订本）

　　G322-1~4《钢筋混凝土过梁》（2013年合订本）国家建筑标准设计图集普遍适用于各种民用和工业建筑，钢筋混凝土结构和砌体结构中的门窗、洞口过梁。包括120、180、240、370厚烧结普通砖墙、蒸压灰砂砖和蒸压粉煤灰砖砌体，120、240、370厚P型多孔砖砌体，190、390厚P型多孔砖砌体，190、290厚混凝土小型空心砌块砌体，(外叶厚+内叶厚)分别为（90+190，115+240）的混凝土小型空心砌块砌体过梁选用和技术经济指标表及过梁详图。本图集可供设计人员根据需要直接选用，施工人员按图施工，也可供监理、教学等其他人员使用。

钢筋混凝土过梁
批准部门：中华人民共和国建设部
批准文号：建质[2003]117号
主编单位：中国建筑西南设计研究院
统一编号：GJBT-612
实行日期：2003年2月15日

1 适用范围
1.1 本图集适用于工业与民用建筑中烧结普通砖（烧结粘土砖、烧结页岩砖、烧结煤矸石砖、烧结粉煤灰砖）、蒸压灰砂砖、蒸压粉煤灰砖砌体的门窗洞口过梁。
1.2 有关墙厚、洞口宽度及梁板荷载设计值见表1.2-1和表1.2-2。

表1.2-1 矩形截面及L形截面过梁选用及技术经济指标
- 墙体厚度(mm)：120、180、240、370
- 洞口宽度(m)：0.6、0.8、1.0、1.2、1.5、1.8、2.1、2.4、2.7、3.0、3.3、3.6、3.9、4.2
- 梁板荷载设计值(kN/m)：0、10、20、30、40、50
- 块体外形尺寸：240mm $\times$ 115mm $\times$ 53mm

表1.2-2 组合截面过梁选用及技术经济指标
- 墙体厚度(mm)：240、370、490
- 洞口宽度(m)：0.6、0.8、1.0、1.2、2.1、2.4、2.7、3.0
- 梁板荷载设计值(kN/m)：0、10、20、30、40、50
- 块体外形尺寸：240mm $\times$ 115mm $\times$ 53mm

1.3 本图集适用于非抗震设计及抗震设防烈度为6至8度的过梁。
1.4 本图集按环境类别一类设计，用于其他环境类别时尚应符合有关规定。
1.5 构件表面温度大于100℃或有生产热源且构件表面温度经常高于60℃时，应另行处理。
1.6 本图集未考虑震动的影响；用于有侵蚀性介质的环境，尚应遵守国家现行有关标准的规定。

2 设计依据
2.1 建筑结构荷载规范 GB50009-2001
2.2 砌体结构设计规范 GB50003-2001
2.3 混凝土结构设计规范 GB50010-2002
2.4 建筑抗震设计规范 GB50011-2001
2.5 建筑结构术语和符号标准 GB/T50083
2.6 建筑结构制图标准 GB/T50105-2001
2.7 建筑门窗洞口尺寸系列 GB5824-86
2.8 混凝土结构工程施工质量验收规范 GB50204-2002
2.9 砌体工程施工质量验收规范 GB50203-2002

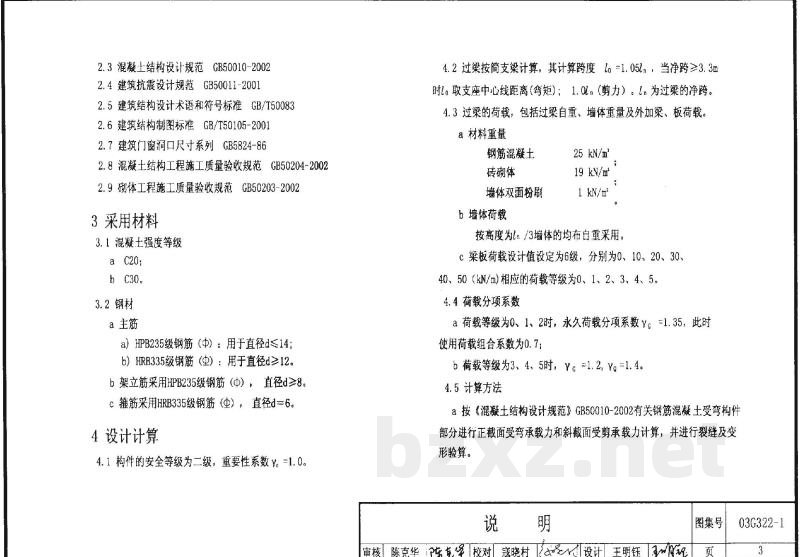

3 采用材料
3.1 混凝土强度等级：C20、C30。
3.2 钢材：
- a) 主筋：
- HPB235级钢筋（$\phi$）：用于直径 $d \le 14$；
- HRB335级钢筋（$\phi$）：用于直径 $d \ge 12$；
- b) 架立筋采用HPB235级钢筋（$\phi$），直径 $d \ge 8$；
- c) 箍筋采用HRB335级钢筋（$\phi$），直径 $d = 6$。

4 设计计算
4.1 构件的安全等级为二级，重要性系数 $\gamma_I = 1.0$。
4.2 过梁按简支梁计算，其计算跨度 = $1.05l$，当净跨 $\ge 3.3m$ 时取支座中心线距离；$l$ 为过梁的净跨。
4.3 过梁的荷载，包括过梁自重、墙体重量及外加梁、板荷载：
- a) 材料重量：钢筋混凝土、砖砌体
- b) 墙体荷载：25 kN/m、19 kN/m
- c) 外加梁板荷载设计值：设为6级，分别为 0、10、20、30、40、50 kN/m，相应的荷载等级为 0、1、2、3、4、5。
4.4 荷载分项系数：
- a) 荷载等级为0、1、2时，永久荷载分项系数 $\gamma_G = 1.35$，此时使用荷载组合系数为 0.7；
- b) 荷载等级为3、4、5时，$\gamma_G = 1.2$，$\gamma_Q = 1.4$。
4.5 计算方法：按《混凝土结构设计规范》GB50010-2002有关钢筋混凝土受弯构件部分进行正截面受弯承载力和斜截面受剪承载力计算，并进行裂缝及变形验算。过梁下砌体局部受压承载力验算按《砌体结构设计规范》GB50003-2001有关要求进行。图中砌体均按砖强度等级为 MU10 及砂浆强度等级为 M5 考虑。

5 选用方法
5.1 构件代号 GL-X XX X X：
- X：截面形式（省略时为矩形，L代表L形截面，Z代表组合截面）；
- XX：荷载等级；
- X：净跨（如18代表1800mm）；
- X：墙厚（如2代表120，8代表180，4代表240，7代表370）。
5.2 根据墙体厚度、门窗洞口宽度（净跨）、荷载等级及截面形式确定过梁代号。
5.3 当过梁荷载与本图集设定不同时，可按表中的承载力设计值 $M_u$、$V_{us}$、$N_{tu}$ 选取相应的过梁代号。
5.4 组合截面过梁：
- a) 组合截面过梁的构件代号指单根构件。
- b) 当过梁顶面与楼板底面之间有 $\ge$ 墙厚并高300mm的砖砌体时，单面楼板荷载由各根过梁构件共同承担；否则应由板下过梁承担。
- d) 当门窗洞边为钢筋混凝土柱、墙、构造柱或洞边与之距离 $< 240mm$ 时，过梁与钢筋混凝土墙、柱现浇。此时过梁上部纵筋配筋等同下部纵筋，且锚入墙、柱 $35d$。

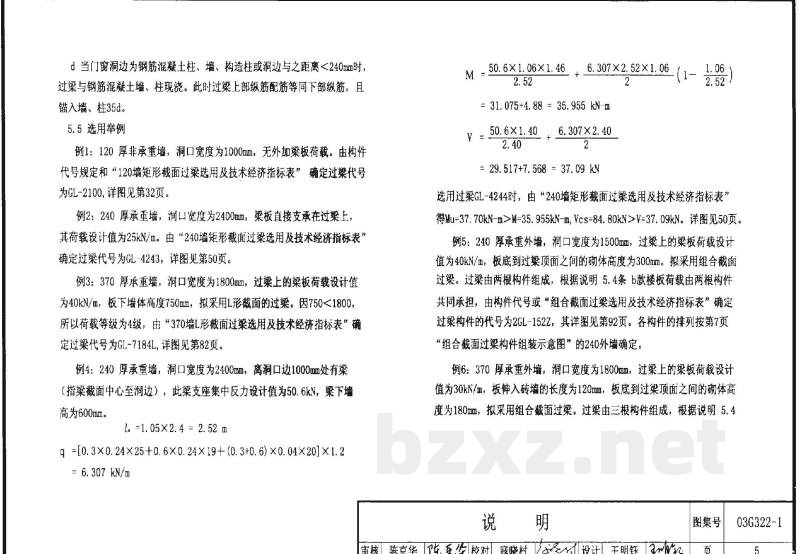

5.5 选用举例：
- 例1：120厚非承重墙，洞口宽度1000mm，无外加梁板荷载。过梁代号为 GL-2100。
- 例2：240厚承重墙，洞口宽度2400mm，梁板直接支承在过梁上，荷载设计值25kN/m。过梁代号为 GL-4243。
- 例3：370厚承重墙，洞口宽度1800mm，梁板荷载40kN/m，板下墙体高度750mm，拟采用L形截面。因 $750 < 1800$，荷载等级为4级。过梁代号为 GL-7184L。
- 例4：240厚承重墙，洞口宽度2400mm，离洞口边1000mm处有梁，梁下增高600mm。计算得出 $l = 1.05 \times 2.4 = 2.52m$，$M = 35.955\text{ kN}cdot ext{m}$，$V = 37.09\text{ kN}$。选用过梁 GL-4244。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

G322-1～4
钢筋混凝土过梁（烧结普通砖、蒸压灰砂砖和蒸压粉煤灰砖砌体）
目录
总说明
选用方法
过梁选用表
120墙距形截面过梁选用表
180墙矩形截面过梁选用表
240墙矩形截面过梁选用表
370墙矩形截面过梁选用表
240墙L形截面过梁选用表
370墙L形截面过梁选用表
过梁详图
120墙矩形截面过梁详图
180墙矩形截面过梁详图
240墙矩形截面过梁详图
370墙矩形截面过梁详图
240墙L形截面过梁详图
370墙L形截面过梁详图
钢筋混凝土过梁（烧结多孔砖砌体）
目录
总说明
选用方法
过梁选用表
120墙p型多孔砖砌体过梁选用表
240墙p型多孔砖砌体过梁选用表
370墙p型多孔砌体过梁选用表
190墙m型多孔砖砌体过梁选用表
390墙m型多孔砖砌体过梁选用表
过梁详图
120墙p型多孔砌体过梁详图
240墙p型多孔砖砌体过梁详图
370墙p型多孔砖砌体过梁详图
190墙m型多孔砖砌体过梁详图
390墙m型多孔砖砌体过梁详图
钢筋混凝土过梁（混凝土小型空心砌块砌体）
目录
总说明
选用方法
过梁选用表
190墙混凝土砌块过梁选用表
290墙混凝土砌块砌体过梁选用表
过梁详图
190墙混凝土砌块砌体过梁详图
290墙混凝土砌块砌体过梁详图
钢筋混凝土过梁（夹心墙）
目录
总说明
选用方法
过梁选用表
（115+240）多孔砖夹心墙过梁选用表
（90+190）空心砌块夹心墙过梁表
过梁详图
（115+240）多孔砖夹心墙过梁详图
（90+190）空心砌块夹心墙过梁详图
