13SG364 预制清水混凝土看台板

13SG364《预制清水混凝土看台板》适用于抗震设防烈度不大于8度地区的体育场馆及其它设置看台的建筑。图集预制清水混凝土看台板是装配在混凝土结构或钢结构上的水平结构构件，主要编制了常用看台板的模板图、配筋图以及看台板与周边构件的连接构造。图集可供设计人员直接选用看台板形式及配筋，施工人员可照图安装，生产单位可参照本图并结合具体工程情况进行深化设计。

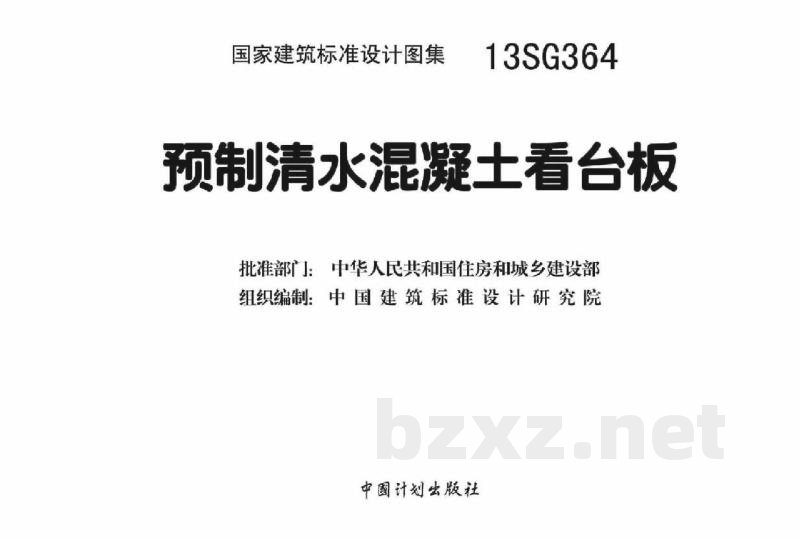

国家建筑标准设计图集 13SG364
预制清水混凝土看台板

批准部门：中华人民共和国住房和城乡建设部
组织编制：中国建筑标准设计研究院
出版单位：中国建筑工业出版社
实施日期：2013年7月1日
ISBN：978-7-80242-877-5

【通知】
住房城乡建设部关于批准《电梯自动扶梯自动人行道》等14项国家建筑标准设计的通知（建质〔2013〕174号）：
经审查，批准由中国建筑标准设计研究院等15个单位编制的《电梯自动扶梯自动人行道》等14项标准设计为国家建筑标准设计，自2013年7月1日起实施。同时，原《电梯自动扶梯自动人行道（02404-1）》、《内装修一轻钢龙骨内（隔）墙装修及隔断》（03T502-1）、《混凝土结构加固构造（总则及构件加固）》（06SG311-1）、《户内电力电缆终端头》（93D101-1）、《户外电力电缆终端头》（93D101-2）、《电力电缆接头》（93D101-3）、《电力电缆终端头和接头》（93D101-4）、《预制分支电力电缆安装》（00D101-7）标准设计同时废止。

中华人民共和国住房和城乡建设部
二〇一三年五月三日

--------------------

1. 编制依据
1.1 本图集根据住房和城乡建设部建质〔2013〕74号关于印发《2010年国家建筑标准设计编制工作计划》的通知编制。
1.2 设计依据：
《混凝土结构设计规范》GB50010-2010
《建筑结构荷载规范》GB50009-2012
《建筑抗震设计规范》GB50011-2010
《钢结构设计规范》GB50017-2003
《建筑工程施工质量验收统一标准》GB50300-2001
《混凝土结构工程施工质量验收规范》（2011年版）GB50204-2002
《体育建筑设计规范》JGJ31-2003
当依据的标准规范修订或有新的标准规范发布实施时，应对本图集相关内容进行复核验算后选用。

2. 适用范围
本图集所编入的预制清水混凝土看台板是安装在混凝土结构或钢结构上的水平结构构件，适用于抗震设防烈度小于8度的地区的体育建筑。

3. 材料
3.1 混凝土：混凝土强度等级为C40。
3.2 钢筋：纵向受力钢筋采用HRB400级钢筋，箍筋和吊环采用HPB300级钢筋，网片钢筋选用冷轧带肋钢筋焊网。
3.3 预埋件：预埋件采用Q235B或Q345B钢材制作。
3.4 连接件：安装连接用连接件采用经镀锌处理的Q235B或Q345B钢材，镀锌厚度不小于50μm。
3.5 灌浆料：安装连接用灌浆料应采用强度为60MPa的无收缩水泥基灌浆料，其性能应符合《水泥基灌浆材料应用技术规范》GB50448的规定。
3.6 橡胶垫块：两端支座处采用GJZ180×120×20氯丁橡胶垫块作为支垫；看台板间水平缝处均布80×80×10氯丁橡胶垫板作支垫，间距不大于1.2m。
3.7 密封材料：看台板之间的接缝均应采用防水密封胶密封，密封材料应采用聚氨酯或硅酮类耐候密封胶，其性能应满足国家标准《建筑用硅酮密封胶》GB16776的要求。

4. 建筑设计
4.1 基本规定：
4.1.1 体育场（馆）标准看台部分按预制清水混凝土看台板设计，不再对看台板表面进行防水处理或抹灰装修。
4.1.2 为便于看台板的制作和安装，充分体现其技术经济性，看台板截面和构造应进行标准化定型设计。弧形看台板应按直线或折线近似设计；看台板长度方向分块可按轴线划分，宽度方向应按一个台阶一块划分。
4.2 本图集看台板包括肋梁和面板，其尺寸规定如下：
4.2.1 体育场用看台板的台阶宽度为800mm，体育馆用看台板的台阶宽度为850mm。
4.2.2 体育场看台板面板平均厚度为95mm，体育馆看台板面板厚度为90mm。
4.2.3 看台板肋梁的高度为可变值，宽度统一规定为200mm。
4.3 板缝构造：
4.3.1 看台板与主体结构梁的水平安装调节缝宜为40mm，竖直安装调节缝不应小于40mm。
4.3.2 看台板径向水平缝宽为20mm，环向水平缝宽为12mm。
4.3.3 看台板的板缝防水构造应符合本图集第24页规定。
4.4 栏杆和扶手等配件的设置应满足《体育建筑设计规范》JGJ31-2003的相关要求，栏杆做法应经过结构计算以确保使用安全，并在看台板上设置预留孔或预埋件进行可靠连接。

5. 结构设计
5.1 基本规定：
5.1.1 看台板按安全等级为一级的结构构件设计，结构重要性系数为1.1。
5.1.2 环境类别：体育场预制看台板按二b设计，纵向受力钢筋保护层厚度为35mm；体育馆预制看台板按二a设计，纵向受力钢筋保护层厚度为25mm。
5.1.3 看台板设计使用年限为50年。
5.1.4 本图集预制看台板永久荷载仅考虑自重，可变荷载按3.5kN/m²设计。当不能满足实际工程需要时需另行设计。
5.2 构件设计：
5.2.1 看台板按均布荷载作用下的简支构件设计，看台板肋梁的计算跨度（L）=板长（L）-240mm。
5.2.2 看台板承载能力极限状态下的基本组合值应符合下列公式的规定：$Y_o R_d ge S$（式中 $S$ 为组合效应值，按荷载的基本组合进行计算；$R_d$ 为结构构件抗力设计值）。
5.2.3 看台板正常使用极限状态验算按荷载的准永久组合并考虑荷载长期作用的影响，且应符合下列规定：
1) 裂缝控制等级为三级，最大裂缝宽度允许值0.15mm。
2) 挠度限值按L/300控制。
5.2.4 看台板施工阶段验算应综合考虑构件的脱模、运输、吊装等环节在最不利工况条件下的荷载组合，施工计算时施工总荷载的动力系数取值为1.5。
5.3 连接设计：
5.3.1 看台板与主体结构梁应采用销栓可靠连接，满足看台板在水平地震作用下的抗剪承载力设计要求。
5.3.2 上下排相邻看台板连接应设置不少于两个抗剪连接件。
5.3.3 上下排相邻看台板长度方向应按间距不大于1.2m均匀设置氯丁橡胶支垫，满足看台板均匀传力要求。
5.3.4 每层看台的首排看台板及出入口处上方的第一块看台板应考虑栏板的附加弯矩作用，看台板应采取加强与主体结构的抗倾覆连接构造措施。

6. 选用方法
6.1 编号原则：KTxx-xa（预制看台板类型-肋梁高度-有无下翻台梁-看台板长度）。例如：体育场中某块预制
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

13SG364：预制清水混凝土看台板

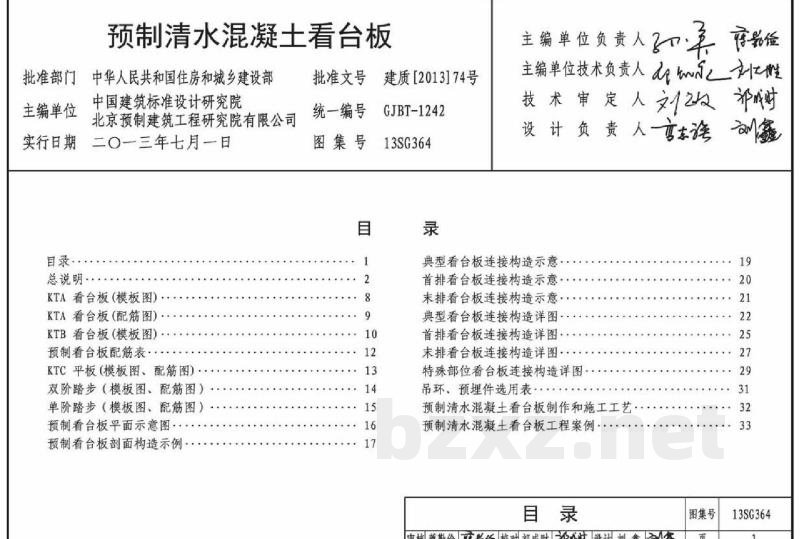

目录
总说明
KTA 看台板(模板图)
KTA 看台板(配筋图)
KTB 看台板(模板图)
KTB 看台板(配筋图)
预制看台板配筋表
KTC 平板(模板图、配筋图)
双阶踏步（模板图、配筋图）
单阶踏步（模板图、配筋图）
预制看台板平面示意图
预制看台剖面构造示例
典型看台板连接构造示意
首排看台板连接构造示意
末排看台板连接构造示意
典型看台板连接构造详图
首排看台板连接构造详图
末排看台板连接构造详图
特殊部位看台板连接构造详图
吊环、预埋件选用表
预制清水混凝土看台板制作和施工工艺
预制清水混凝土看台板工程案例
