11G336-2 柱间支撑（柱距7.5米）

　　11G336-2 《柱间支撑》（柱距7.5米）国家建筑标准设计图集是根据当今厂房设计大柱距、大跨度，布置灵活，便于使用的特点，继05G336《柱间支撑》（柱距6米）国标图集之后，按照《建筑抗震设计规范》GB 50011-2010的相关内容新编的关于厂房柱间支撑的图集。适用于非抗震区和抗震设防烈度6～7度各类场地，8度Ⅰ～Ⅲ类场地的一般钢筋混凝土柱单层工业厂房，厂房柱距为7.5米，柱顶高度为5.4～15.0米。也可供相似类型结构参考使用。图集的主要内容有总说明，柱间支撑参数及布置示意图，节点详图，支撑选用表、大样图和支撑材料表。图集按照上柱十字交叉形和人字形支撑，下柱十字交叉形支撑有吊车和无吊车的情况分别编写。支撑的材料有单片角钢，双片角钢，双片槽钢，单片圆钢管，双片圆钢管等，类型丰富，内容全面。设计人员可根据设计需要确定柱高度和支撑水平承载力设计值后，在图集中查找确定相应的支撑编号，施工人员根据此编号按照本图集的相关要求进行施工。

国家建筑标准设计图集 11G336-2 柱间支撑（柱距7.5m）

批准部门：中华人民共和国住房和城乡建设部
组织编制：中国建筑标准设计研究院、中国计划出版社

关于批准《住宅建筑构造》等九项国家建筑标准设计的通知（建质[2011]3号）
各省、自治区住房和城乡建设厅、直辖市建委、建交委及有关部门，新疆生产建设兵团建设局，总后基建营房部工程局，国务院有关部门：
经批准，由中国建筑标准设计研究院等5个单位编制的《住宅建筑构造》等9项标准设计为国家建筑标准设计，自2011年3月1日起实施。原《住宅建筑构造》（03J930-1）标准设计同时废止。

附件：《住宅建筑构造》等9项国家建筑标准设计名称及编号表

中华人民共和国住房和城乡建设部
二〇一一年七月

---

【图集基本信息】
图集号：11G336-2
名称：柱间支撑（柱距7.5m）
批准部门：中华人民共和国住房和城乡建设部
批准文号：建质[2011]3号
主编单位：机械工业第一设计研究院
实行日期：2011年3月1日

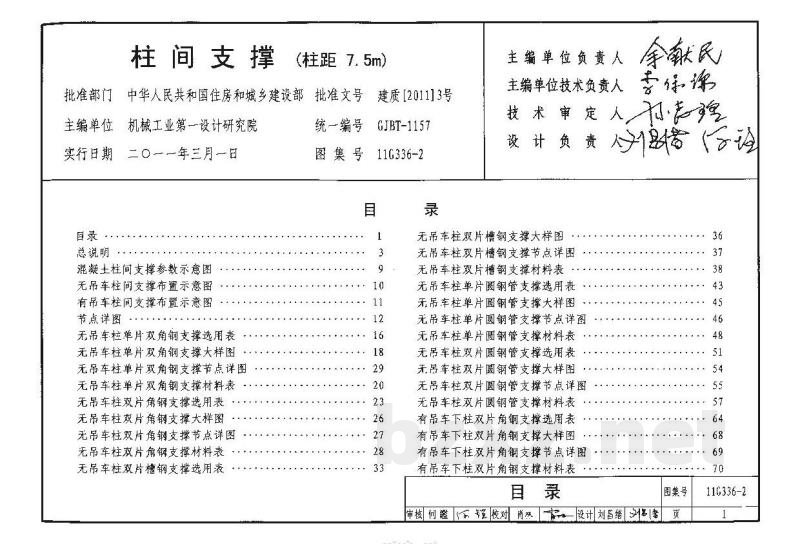

【目录】
总说明、混凝土柱间支撑参数示意图、无吊车柱间支撑布置示意图、有吊车柱间支撑布置示意图、节点详图、无吊车柱单片双角钢支撑选用表、大样图、节点详图、材料表、无吊车柱双片角钢支撑选用表、大样图、节点详图、材料表、无吊车柱双片槽钢支撑选用表、大样图、节点详图、材料表、无吊车柱单片圆钢管支撑选用表、大样图、节点详图、材料表、无吊车柱双片圆钢管支撑选用表、大样图、节点详图、材料表、有吊车下柱双片角钢支撑选用表、大样图、节点详图、材料表、有吊车下柱双片槽钢支撑选用表、大样图、节点详图、材料表、有吊车下柱双片圆钢管支撑选用表、大样图、节点详图、材料表、上柱单片角钢人字支撑选用表、交叉支撑选用表、大样图、节点详图、材料表、上柱单片圆钢管人字支撑选用表、交叉支撑选用表、大样图、节点详图、材料表。

1. 总说明
1.1 本图集为十字交叉形（少上柱支撑为人字形）柱间支撑施工图集，适用于柱距为7.5m的一般钢筋混凝土柱单层工业厂房，也可供相似类型结构参考。
1.2 应用范围：
1.2.1 柱距7.5m，6.9m（端开开间或伸缩缝处按退600mm计）。
1.2.2 柱顶高度为5.4~5.0m。
1.2.3 钢筋混凝土柱截面按矩形计（有支撑连接部位），柱截面宽按400mm计，当柱截面不同时，由工程设计人员自行调整。
1.3 正常适用条件为：
- 构件安全等级：二级。
- 设计使用年限：50年。
- 抗震设防烈度：非地震区，抗震设防烈度为6-7度的各类场地及8度I、II类场地的地区。
- 正常使用环境：一类、二类（用于低温或露天环境时，见第1.4条）。
1.4 当用于露天环境或其他非正常环境时，应由工程设计人员根据具体情况采用相应措施：
1.4.1 对于有侵蚀性介质和湿度较大的场所，应按有关规范和规定采用防腐、防锈措施；
1.4.2 构件工作环境温度高于150℃时，应采取有效隔热防护措施；
1.4.3 构件表面温度低于-20℃时，不应采用沸腾钢；
1.4.4 用于地震区，钢材性能尚应符合《建筑抗震设计规范》GB50011-2010第3.9.2条的规定。
1.5 本图集所有尺寸（除注明者外），标高以米（m）计，长度以毫米（mm）计。

2. 设计依据
《建筑结构可靠度设计统一标准》 GB50205-2001
《建筑结构荷载规范》 GB50010-2010
《建筑抗震设计规范》 GB50011-2010
《钢结构设计规范》 GB50009-2001（2006年版）
《钢结构工程施工质量验收规范》 GB50205-2001
《建筑钢结构焊接技术规程》 CB/T50105-2010
《混凝土结构设计规范》 GB50010-2010

3. 计算原则
3.1 十字交叉支撑，斜杆按仅承受拉力计算，人字形支撑斜杆按受压和受拉杆计算。
3.2 支撑杆件的计算长度：
3.2.1 上、下柱间支撑交叉杆件在平面内的计算长度，取节点与交叉点间的距离，即0.57L。
3.2.2 上、下柱间单片支撑交叉杆件在平面外的计算长度，取节点中心间的距离，即L。
3.2.3 双片支撑的单肢杆件在平面外的计算长度，取横向连系杆之间的距离。
3.3 杆件的长细比控制值：
【非地震区】
- 水平压杆：200
- 上柱交叉支撑：400（A1-A5级），300（A6-A7级）
- 下柱交叉支撑：300（A1-A5级），200（A6-A7级）
【地震区】
- 水平压杆：200 / 250
- 上柱交叉支撑：200 / 150
- 下柱交叉支撑：200 / 150
- 8度I、II类场地：120 / 200
3.4 承载力抗震调整系数：受拉（强度）取0.75；受压（稳定）取0.8。
3.5 计算支撑与柱（或埋件）的连接时，其斜向拉力设计值取值如下：
3.5.1 非地震区：取支撑杆件全截面乘以钢材强度设计值的1.1倍。
3.5.2 地震区：取支撑杆件全截面乘以钢材屈服强度的1.2倍。
3.6 支撑与柱连接预埋件按《钢筋混凝土预埋件》GB50362选取并按《建筑抗震设计规范》GB50011-2010第9.1.25-5条复核。

4. 材料及要求
4.1 钢材和焊条：
4.1.1 普通热轧钢材：Q235-B级钢；角焊缝强度设计值参考：160N/mm²。
4.1.2 焊条采用E43xx型，焊条质量应符合国家标准《碳钢焊条》CB/T5117-1995的有关规定。
4.2 单面连接的单角钢，其轴心受力计算强度和连接强度设计值应乘以折减系数0.85；高空安装焊缝的强度设计值应再乘以折减系数0.9。

5. 支撑的编号和含义
5.1 上柱支撑：用于端开间或伸缩缝处。编号包含：截面形式、柱高度、承载能力等级、节点号。
5.2 下柱支撑：截面形式包括角钢、槽钢、圆钢管等。编号包含：截面形式、柱高度、承载能力等级、节点号。

6. 施工制作要求
6.1 钢支撑构件及预埋件的表面必须进行除锈，除锈等级宜不低于Sa2或St3，涂装应采用与除锈等级相匹配的防锈底漆。涂层厚度及涂装施工环境等应满足《钢结构工程施工质量验收规范》GB50205-2001规定的要求。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

11G336-2：柱间支撑（柱距7.5米）
目录
总说明
混凝土柱间支撑参数示意图
无吊车柱间支撑布置示意图
有吊车柱间支撑布置示意图
节点详图
无吊车柱单片双角钢支撑选用表
无吊车柱单片双角钢支撑大样图
无吊车柱单片双角钢支撑节点详图
无吊车柱单片双角钢支撑材料表
无吊车柱双片角钢支撑选用表
无吊车柱双片角钢支撑大样图
无吊车柱双片角钢支撑节点详图
无吊车柱双片角钢支撑材料表
无吊车柱双片槽钢支撑选用表
无吊车柱双片槽钢支撑大样图
无吊车柱双片槽钢支撑节点详图
无吊车柱双片槽钢支撑材料表
无吊车柱单片圆钢管支撑选用表
无吊车柱单片圆钢管支撑大样图
无吊车柱单片圆钢管支撑节点详图
无吊车柱单片圆钢管支撑材料表
无吊车柱双片圆钢管支撑选用表
无吊车柱双片圆钢管支撑大样图
无吊车柱双片圆钢管支撑节点详图
无吊车柱双片圆钢管支撑材料表
有吊车下柱双片角钢支撑选用表
有吊车下柱双片角钢支撑大样图
有吊车下柱双片角钢支撑节点详图
有吊车下柱双片角钢支撑材料表
有吊车下柱双片槽钢支撑选用表
有吊车下柱双片槽钢支撑大样图
有吊车下柱双片槽钢支撑节点详图
有吊车下柱双片槽钢支撑材料表
有吊车下柱双片圆钢管支撑选用表
有吊车下柱双片圆钢管支撑大样图
有吊车下柱双片圆钢管支撑节点详图
有吊车下柱双片圆钢管支撑材料表
上柱单片角钢人字支撑选用表
上柱单片角钢交叉支撑选用表
上柱单片角钢支撑大样图
上柱单片角钢人字支撑节点详图
上柱单片角钢交叉支撑节点详图
上柱单片角钢支撑材料表
上柱单片圆钢管人字支撑选用表
上柱单片圆钢管交叉支撑选用表
上柱单片圆钢管支撑大样图
上柱单片圆钢管人字支撑节点详图
上柱单片圆钢管交叉支撑节点详图
上柱单片圆钢管支撑材料表
水平压杆 ZG-1、节点Y1、Y2
水平压杆 ZG-2、3、4
