03G372、03J501-2 钢筋混凝土雨篷（建筑、结构合订本）

适用于烧结普通砖、烧结多孔砖和混凝土小型空心砌块砌筑的多层工业与民用建筑的雨篷

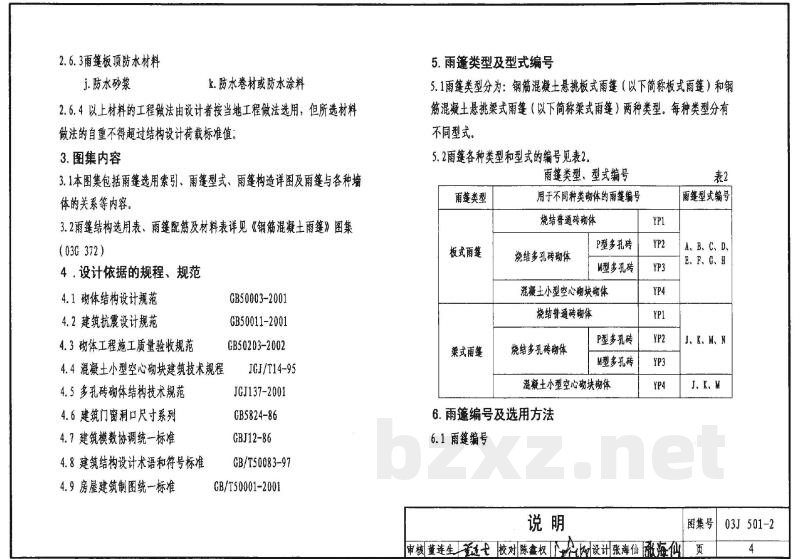

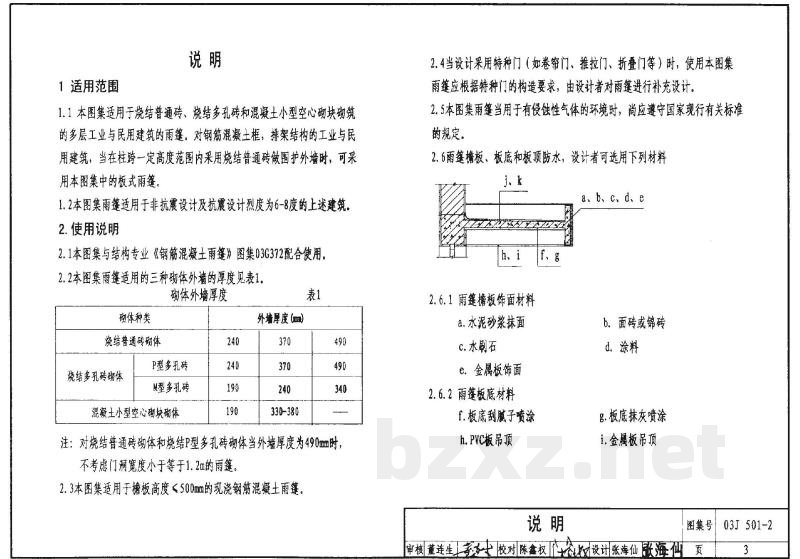

钢筋混凝土雨篷建筑构造 批准部门：中华人民共和国建设部 主编单位：建质[2003]211号 统一编号：GJBT-648 实行日期：二零零三年十二月一日 目录 说明 板式钢筋混凝土雨篷索引 梁式钢筋混凝土雨篷索引 YP1、YP2、YP3-A型雨篷建筑图 YP1、YP2、YP3-B型雨篷建筑图 YP1、YP2、YP3-C型雨篷建筑图 YP1、YP2、YP3-D型雨篷建筑图 YP1、YP2、YP3-E型雨篷建筑图 YP1、YP2、YP3-F型雨篷建筑图 YP1、YP2、YP3-G型雨篷建筑图 YP1、YP2、YP3-H型雨篷建筑图 YP1、YP2、YP3-J型雨篷建筑图 YP1、YP2、YP3-J1型雨篷建筑图 YP1、YP2、YP3-K型雨篷建筑图 YP1、YP2、YP3-M型雨篷建筑图 YP1、YP2、YP3-N型雨篷建筑图 YP4-A型雨篷建筑图 YP4-B型雨篷建筑图 YP4-C型雨篷建筑图 YP4-D型雨篷建筑图 YP4-E型雨篷建筑图 YP4-F型雨篷建筑图 YP4-F1型雨篷建筑图 YP4-G型雨篷建筑图 YP4-H型雨篷建筑图 YP4-H1型雨篷建筑图 YP4-H2型雨篷建筑图 YP4-J型雨篷建筑图 YP4-J1型雨篷建筑图 YP4-K型雨篷建筑图 YP4-M型雨篷建筑图 雨篷吊顶详图（一）至（二） 雨篷建筑详图（一）至（六） YP4板式雨篷与混凝土小型砌块墙体关系示意图 YP4梁式雨篷与混凝土小型砌块墙体关系示意图 1 适用范围 1.1 本图集适用于烧结普通砖、烧结多孔砖和混凝土小型空心砌块砌筑的多层工业与民用建筑的雨篷。对于钢筋混凝土框架、排架结构的工业与民用建筑，当在柱跨一定高度范围内采用烧结普通砖做围护外墙时，可采用本图集中的板式雨篷。 1.2 本图集雨篷适用于非抗震设计及抗震设计烈度为6-8度的上述建筑。 2 使用说明 2.1 本图集与结构专业《钢筋混凝土雨篷》图集03G372配合使用。 2.2 本图集雨篷适用的三种砌体外墙的厚度见表1。 表1 砌体外墙厚度 砌体种类：烧结普通砖砌体、烧结多孔砖砌体、P型多孔砖砌体、M型多孔砖砌体、混凝土小型空心砌块砌体 外墙厚度(mm)： - 烧结普通砖砌体：240 / 370 - 烧结多孔砖砌体：240 / 370 - P型多孔砖砌体：190 / 340 - M型多孔砖砌体：190 / 490 - 混凝土小型空心砌块砌体：330-380 / 490 注：对烧结普通砖砌体和烧结P型多孔砖砌体，当外墙厚度为490mm时不考虑门洞宽度小于等于1.2m的雨篷。 2.3 本图集适用于檐板高度<500mm的现浇钢筋混凝土雨篷。 2.4 当设计采用特种门（如卷帘门、推拉门、折叠门等）时，使用本图集雨篷应根据特种门的构造要求，由设计者对雨篷进行补充设计。 2.5 本图集雨篷当用于有侵蚀性气体的环境时，尚应遵守国家现行有关标准的规定。 2.6 雨篷檐板、板底和板顶防水，设计者可选用下列材料： 2.6.1 雨篷檐板饰面材料：a.水泥砂浆抹面；b.面砖或锦砖；c.水剧石；d.涂料；e.金属板饰面；f.板底刮腻子喷涂；g.板底抹灰喷涂；h.PVC板吊顶；i.金属板吊顶。 2.6.2 雨篷板底材料：见2.6.1。 2.6.3 雨篷板顶防水材料：j.防水砂浆；k.防水卷材或防水涂料。 2.6.4 以上材料的工程做法由设计者按当地工程做法选用，但所选材料做法的自重不得超过结构设计荷载标准值。 3 图集内容 3.1 本图集包括雨篷选用索引、雨篷型式、雨篷构造详图及雨篷与各种墙体的关系等内容。 3.2 雨篷结构选用表、雨篷配筋及材料表详见《钢筋混凝土雨篷》图集（03G372）。 4 设计依据的规程、规范 4.1 建筑结构设计规范 GB50003-2001 4.2 建筑抗震设计规范 GB50011-2001 4.3 砌体工程施工质量验收规范 GB50203-2002 4.4 混凝土小型空心砌块建筑技术规程 JGJ/T14-95 4.5 多孔砖砌体结构技术规范 JGJ137-2001 4.6 建筑门窗洞口尺寸系列 GB5824-86 4.7 建筑模数协调统一标准 GBJ12-86 4.8 建筑结构设计术语和符号标准 GB/T50083-97 4.9 房屋建筑制图统一标准 GB/T50001-2001 5 雨篷类型及型式编号 5.1 雨篷类型分为：钢筋混凝土悬挑板式雨篷（以下简称板式雨篷）和钢筋混凝土悬挑梁式雨篷（以下简称梁式雨篷）两种类型。每种类型分有不同型式。 5.2 雨篷各种类型和型式的编号见表2。 表2 雨篷类型、型式编号 雨篷类型：板式雨篷、梁式雨篷 用于不同种类砌体的雨篷编号： - 烧结普通砖砌体 - 烧结多孔砖砌体 - P型多孔砖砌体 - M型多孔砖砌体 - 混凝土小型空心砌块砌体 6 雨篷编号及选用方法 6.1 雨篷编号 编号规则示例：YP + 荷载等级 + 墙体厚度 + 挑出长度 + 门洞宽度 + 雨篷型式 其中，墙体厚度、挑出长度、门洞宽度均以两位数字表示（如09表示0.9m）。 6.2 选用方法 设计者应根据工程具体条件，首先按墙体种类、砌体厚度、门洞宽度、雨篷悬挑长度，在“钢筋混凝土雨篷索引表”中选定所需雨篷类型和型式，并在本图集中选择相应的雨篷构造做法。然后根据选择的类型和型式，按《钢筋混凝土雨篷》图集中给出的倾覆弯矩值、梁支座处的梁端剪力设计值，分别进行雨篷的抗倾覆验算和雨梁梁端局部承压验算。 7 建筑构造设计 7.1 设有檐板的雨篷在其两侧面各设一根PVC@50mm雨水排水管。为防止雨水管堵塞致使雨篷内积水过多，故在雨篷檐板一侧，距雨篷板底330mm高度处设置雨水溢流口。 7.2 各种型式雨篷的照明灯具位置及穿线埋管由设计者自行确定，本图集不予以表示。 7.3 对F、M、N型式的雨篷是否设置吊顶由设计者确定，其构造做法参见本图集详图部分。 7.4 各种型式雨篷板面防水做法一般按刚性防水采用防水砂浆，也可由设计者根据工程具体情况采用柔性防水。 7.5 板式雨篷用于混凝土小型空心砌块墙体时，雨篷梁在门洞两侧支座处的空心砌块需按芯柱灌实并设插筋。当板式雨篷用于混凝土小型空心砌块夹心保温墙体时，在雨篷梁支座处门洞两侧需增设门垛，按芯柱灌实并设插筋。梁式雨篷用于混凝土小型空心砌块墙体时，其悬挑梁在纵横墙交接的支座处的空心砌块也需按芯柱灌实，详细做法见《钢筋混凝土雨篷》图集说明。 7.6 在严寒地区，当板式雨篷用于混凝土小型空心砌块夹芯保温墙体，且雨篷使用部位的室内有采暖时，应对雨篷檐板和门垛热桥部位进行保温验算，并采取保温措施。 7.7 对烧结普通砖、烧结多孔砖砌体房屋，当门洞宽度>3m时，需增设钢筋混凝土门框，门框尺寸、配筋由设计者确定。所增设的门框配筋应伸入雨篷中，并满足锚固长度的要求。 7.8 板式雨篷梁在门洞两侧砌体中的嵌入长度Lz按构造确定如下： - 为烧结普通砖、烧结多孔砖砌体时：当门洞宽度Lz<1.5m，Lz=390mm；当门洞宽度Lz>1.5m，Lz=500mm。 - 为混凝土小型空心砌块砌体时：Lz均为390mm。 7.9 梁式雨篷的雨篷梁应向两侧伸至悬挑梁中，雨篷梁嵌入砌体长度（从门洞边至悬挑梁中心线）视门洞宽度Lz不同分别为300、450、600mm。但用于混凝土小型空心砌块墙体时，考虑砌块模数要求，嵌入长度一般不推荐使用450mm。 7.10 雨篷檐板与墙体之间的缝隙应采用建筑密封膏嵌缝，以防渗漏影响墙体。 7.11 J型雨篷所用的平玻璃顶
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

03J501-2

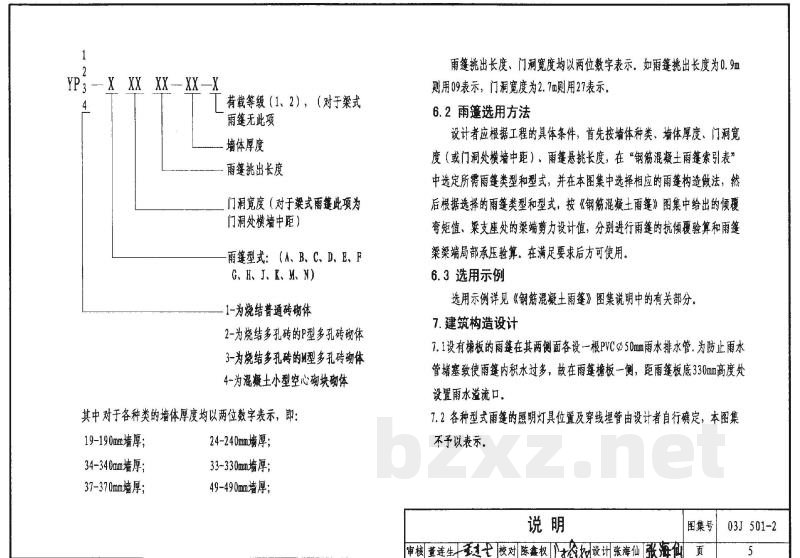

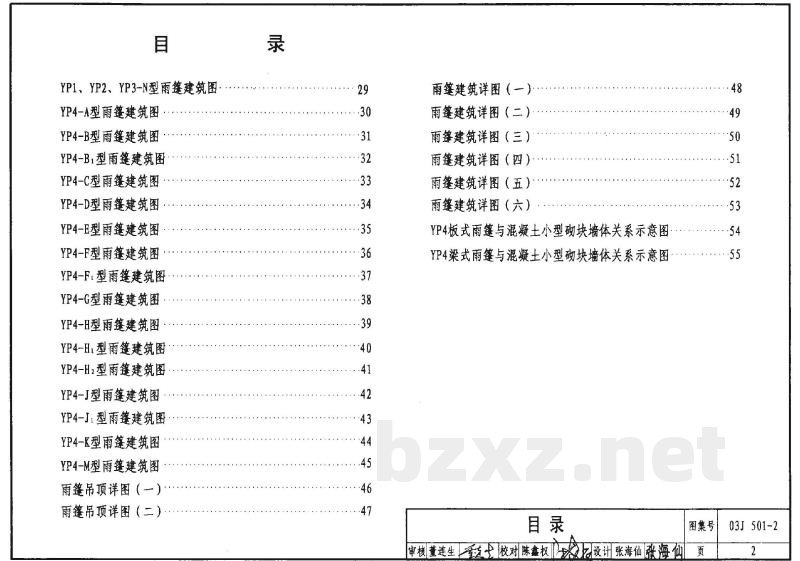

总目录
03J501-2 钢筋混凝土雨篷建筑构造
目录
说明
板式钢筋混凝土雨篷索引
梁式钢筋混凝土雨篷索引
YP1.YP2.YP3-A型雨篷建筑图
YP1.YP2.YP3-B型雨篷建筑图
YP1.YP2.YP3-B1型雨篷建筑图
YP1.YP2.YP3-C型雨篷建筑图
YP1.YP2.YP3-D型雨篷建筑图
YP1.YP2.YP3-E型雨篷建筑图
YP1.YP2.YP3-F型雨篷建筑图
YP1.YP2.YP3-F1型雨篷建筑图
YP1.YP2.YP3-G型雨篷建筑图
YP1.YP2.YP3-H型雨篷建筑图
YP1.YP2.YP3-H1型雨篷建筑图
YP1.YP2.YP3-H2型雨篷建筑图
YP1.YP2.YP3-J型雨篷建筑图
YP1.YP2.YP3-J1型雨篷建筑图
YP1.YP2.YP3-K型雨篷建筑图
YP1.YP2.YP3-M型雨篷建筑图
YP1.YP2.YP3-N型雨篷建筑图
YP4-A型雨篷建筑图
YP4-B型雨篷建筑图
YP4-B1型雨篷建筑图
YP4-C型雨篷建筑图
YP4-D型雨篷建筑图
YP4-E型雨篷建筑图
YP4-F型雨篷建筑图
YP4-F1型雨篷建筑图
YP4-G型雨篷建筑图
YP4-H型雨篷建筑图
YP4-H1型雨篷建筑图
YP4-H2型雨篷建筑图
YP4-J型雨篷建筑图
YP4-J1型雨篷建筑图
YP4-K型雨篷建筑图
YP4-M型雨篷建筑图
雨篷吊顶详图(一)
雨篷吊顶详图(二)
雨篷建筑详图(一)
雨篷建筑详图(二)
雨篷建筑详图(三)
雨篷建筑详图(四)
雨篷建筑详图(五)
雨篷建筑详图(六)
YP4板式雨篷与混凝土小型砌块墙体关系示意图
YP4梁式雨篷与混凝土小型砌块墙体关系示意图
03G372 钢筋混凝土雨篷
目录
说明
烧结普通砖
YP1-A型雨篷选用表
YP1-A型雨篷结构图(一)～(三)
YP1-B型雨篷选用表
YP1-B型雨篷结构图(一)～(三)
YP1-C型雨篷选用表
YP1-C型雨篷结构图(一)～(三)
YP1-D型雨篷选用表
YP1-D型雨篷结构图(一)～(三)
YP1-E型雨篷选用表
YP1-E型雨篷结构图(一)～(二)
YP1-F型雨篷选用表
YP1-F型雨篷结构图(一)～(三)
YP1-G型雨篷选用表
YP1-G型雨篷结构图(一)～(二)
YP1-H型雨篷选用表
YP1-H型雨篷结构图(一)～(二)
YP1-J型雨篷选用表
YP1-J型雨篷结构图(一)～(四)
YP1-K型雨篷选用表
YP1-K型雨篷结构图(一)～(四)
YP1-M型雨篷选用表
YP1-M型雨篷结构图(一)～(四)
YP1-N型雨篷选用表
YP1-N型雨篷结构图(一)～(四)
烧结多孔砖
YP2-A型雨篷选用表
YP3-A型雨篷选用表
YP2-A型雨篷结构图(一)～(三)
YP3-A型雨篷结构图(一)～(二)
YP2-B型雨篷选用表
YP3-B型雨篷选用表
YP2-B型雨篷结构图(一)～(三)
YP3-B型雨篷结构图(一)～(二)
YP2-C型雨篷选用表
YP3-C型雨篷选用表
YP2-C型雨篷结构图(一)～(三)
YP3-C型雨篷结构图(一)～(二)
YP2-D型雨篷选用表
YP3-D型雨篷选用表
YP2-D型雨篷结构图(一)～(三)
YP3-D型雨篷结构图(一)～(二)
YP2.3-E型雨篷选用表
YP2-E型雨篷结构图(一)～(二)
YP3-E型雨篷结构图
YP2-F型雨篷选用表
YP3-F型雨篷选用表
YP2-F型雨篷结构图(一)～(三)
YP3-F型雨篷结构图(一)～(二)
YP2.3-G型雨篷选用表
YP2-G型雨篷结构图(一)～(二)
YP3-G型雨篷结构图
YP2.3-H型雨篷选用表
YP2-H型雨篷结构图(一)～(二)
YP3-H型雨篷结构图
YP2-J型雨篷选用表
YP3-J型雨篷选用表
YP2-J型雨篷结构图(一)～(四)
YP3-J型雨篷结构图(一)～(二)
YP2-K型雨篷选用表
YP3-K型雨篷选用表
YP2-K型雨篷结构图(一)～(四)
YP3-K型雨篷结构图(一)～(二)
YP2-M型雨篷选用表
YP3-M型雨篷选用表
YP2-M型雨篷结构图(一)～(四)
YP3-M型雨篷结构图(一)～(二)
YP2-N型雨篷选用表
YP3-N型雨篷选用表
YP2-N型雨篷结构图(一)～(四)
YP3-N型雨篷结构图(一)～(二)
混凝土小型空心砌块
YP4-A型雨篷选用表
YP4-A型雨篷结构图(一)～(二)
YP4-B型雨篷选用表
YP4-B型雨篷结构图(一)～(二)
YP4-C型雨篷选用表
YP4-C型雨篷结构图(一)～(二)
YP4-D型雨篷选用表
YP4-D型雨篷结构图(一)～(二)
YP4-E型雨篷选用表
YP4-E型雨篷结构图(一)～(二)
YP4-F型雨篷选用表
YP4-F型雨篷结构图(一)～(二)
YP4-G型雨篷选用表
YP4-G型雨篷结构图(一)～(二)
YP4-H型雨篷选用表
YP4-H型雨篷结构图(一)～(二)
YP4-J型雨篷选用表
YP4-J型雨篷结构图(一)～(二)
YP4-K型雨篷选用表
YP4-K型雨篷结构图(一)～(二)
YP4-M型雨篷选用表
YP4-M型雨篷结构图(一)～(二)
