G353-1～3 钢筋混凝土屋面梁（2004年合订本）

包含：04G353-1：钢筋混凝土屋面梁（6m单坡）04G353-2：钢筋混凝土屋面梁（9m单坡）04G353-3：钢筋混凝土屋面梁（12m单坡）

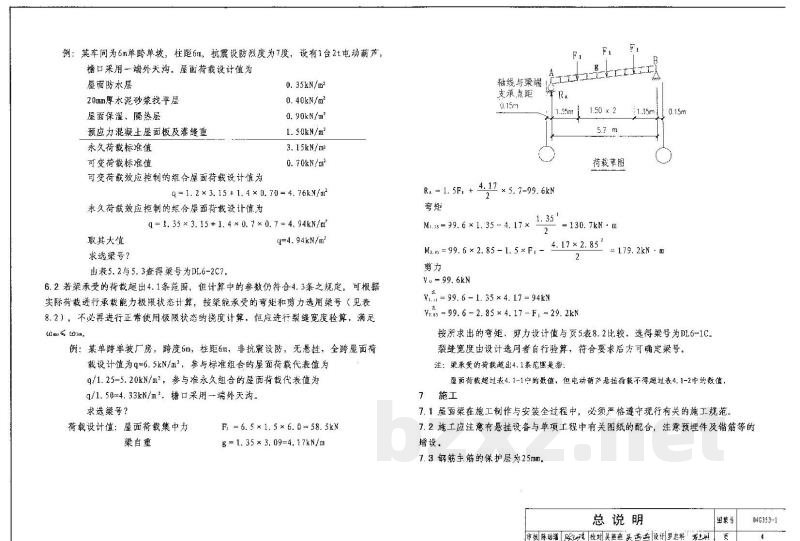

批准部门：中华人民共和国建设部 主编单位：中国建筑标准设计研究院 实行日期：2004年3月1日 图集号：GJBT-702 04G353-1 图集名称：钢筋混凝土屋面梁施工图集 1 一般说明及适用范围 1.1 本图集为6m跨钢筋混凝土单坡屋面梁施工图，图集号为04G353-1。 1.2 本图集适用范围： (1) 使用环境类别为一类，设计使用年限为50年； (2) 非地震区及抗震设防烈度≤8度 I ～ IV类场地和9度 I ～ II类场地的地震区； (3) 屋面坡度为1/10，屋面梁间距为6m； (4) 屋面荷载设计值为3.5～6.0kN/m²； (5) 梁上允许悬挂1台1t、1台2t的电动葫芦； (6) 梁表面温度<60°C；当厂房内有热源使梁表面温度>60°C时，应采取措施使梁表面温度降至60°C以下； (7) 无侵蚀性介质的环境，不需作振动计算的结构。 注：对于二类环境以及需作振动计算的厂房，在采用本图集时，应根据现行有关专门规范的要求进行处理。 1.3 未经技术鉴定或设计许可，不得改变屋面梁的用途和使用环境。 1.4 本图集与下列图集配合使用：04G410、04G359-2。 2 设计规范 包括：建筑结构荷载规范 (GB50009-2001)、混凝土结构设计规范 (GB50010-2002)、建筑抗震设计规范 (GB50011-2001)、钢结构设计规范 (GB50017-2003)、混凝土结构工程施工质量验收规范 (GB50204-2002)、钢筋焊接及验收规程 (JGJ18-2003)、建筑钢结构焊接技术规程 (JGJ81-2002)。 3 采用材料 3.1 混凝土强度等级：C25、C30。 3.2 钢材：主筋为HRB400(曲)；构造筋为HPB235(中)和HRB335；箍筋为HRB335；吊钩为HPB235。 3.3 焊条：E43×3型（按《碳钢焊条》GB/T5117规定）；E50×3型（按《低合金钢焊条》GB/T5118规定）。 3.4 型钢、钢板：Q235B。 4 设计计算 4.1 荷载 (1) 梁自重（线荷载）标准值：3.09kN/m。 (2) 屋面荷载：包括屋面板、灌缝、找平层、隔热、保温、防水层等永久荷载与屋面均布活荷载或雪荷载、积灰荷载等可变荷载。详见表4.1-1。 (3) 悬挂荷载：详见表4.1-2。 注：以上荷载均通过屋面板按集中荷载作用于梁上。 表4.1-2 悬挂荷载标准值 额定起重量(t) | 起升高度(m) | 柱距(m) | 允许悬挂永久荷载(kN) | 允许悬挂可变荷载(kN) 1t | 3.0 | 6.0 | 2.75 | 4.03 2t | 3.0 | 6.0 | 2.97 | 4.11 4.2 荷载效应组合：基本组合考虑可变荷载效应控制的组合和永久荷载效应控制的组合，取其中最不利值。 4.3 设计计算参数：按承载能力极限状态计算强度，梁的安全等级为二级。梁的允许挠度≤l/200（l为梁的计算跨度，l0=5.7m）；梁的正截面裂缝控制等级为二级，最大裂缝宽度限值c,max≤0.3mm；梁的受剪截面尺寸按V≤0.2f.bh确定。 5 屋面梁编号与选用 5.1 屋面梁编号：DL6（单坡梁）。 5.2 屋面梁选用表：根据屋面荷载设计值及悬挂情况（无悬挂、1台1t电动葫芦、1台2t电动葫芦）选择承载能力编号。 5.3 屋面梁檐口形式代号：A、B、C。 6 选用示例 6.1 若梁承受的荷载数值在4.1条范围内，可直接按5.2条之选用表选取梁号，然后按5.3条选取檐口代号，再按抗震设防烈度加注抗震代号。 6.2 若梁承受的荷载超出4.1条范围，但计算参数符合4.3条规定，可根据实际荷载进行承载能力极限状态计算，按梁能承受的弯矩和剪力选用梁号，但必须进行裂缝宽度验算。 7 施工 7.1 屋面梁在施工制作与安装全过程中，必须严格遵守现行有关的施工规范。 7.2 施工应注意有悬挂设备与单项工程中有关图纸的配合，注意预埋件及锚筋等的增设。 7.3 钢筋主筋的保护层为25mm。 7.4 屋面梁一般采用平卧浇筑。当混凝土立方体强度达到设计强度等级值的30%时可脱模；80%时可翻身扶直；100%时始可移动、吊装。扶直、移动和吊装必须平稳，防止急牵、冲击、受扭或歪曲。梁两侧应布置斜撑以防倾倒。 7.5 一般部位的屋面板，每块应保证有三个角与屋面梁可靠焊接；端跨与伸缩缝处的肋的两端应与梁焊接牢固；天沟必须保证焊缝可靠。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

G353-1～3：钢筋混凝土屋面梁（2004年合订本）
04G353-1：钢筋混凝土屋面梁（6m单坡）

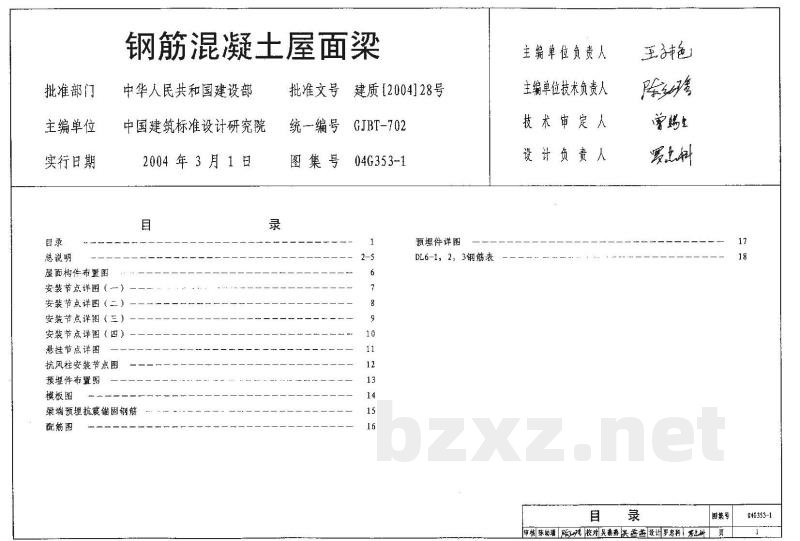

目录
总说明
屋面构件布置图
安装节点详图(一)
安装节点详图(二)
安装节点详图(三)
安装节点详图(四)
悬挂节点详图
抗风柱安装节点图
预埋件布置图
模板图
梁端预埋抗震锚固钢筋
配筋图
预埋件详图
DL6-1，2，3钢筋表
04G353-2：钢筋混凝土屋面梁（9m单坡）
目录
总说明
屋面构件布置图
安装节点详图(一)
安装节点详图(二)
安装节点详图(三)
安装节点详图(四)
悬挂节点详图
支撑安装节点图
预埋件布置图
模板图
梁端预埋抗震锚固钢筋
配筋图
预埋件详图
DL9-1，2钢筋表
DL9-3钢筋表
04G353-3：钢筋混凝土屋面梁（12m单坡）
目录
总说明
屋面构件及支撑布置图(一)
屋面构件及支撑布置图(二)
安装节点详图(一)
安装节点详图(二)
安装节点详图(三)
安装节点详图(四)
悬挂节点详图
支撑安装节点图
预埋件布置图(一)
预埋件布置图(二)
模板图
梁端预埋抗震锚固钢筋
配筋图
预埋件详图
DL12-1，2钢筋表
DL12-3，4钢筋表
竖向支撑CC-1详图
竖向支撑CC-1A详图
