G353-4～6 钢筋混凝土屋面梁（2004年合订本）

包含：04G353-4：钢筋混凝土屋面梁（9m双坡）04G353-5：钢筋混凝土屋面梁（12m双坡）04G353-6：钢筋混凝土屋面梁（15m双坡）

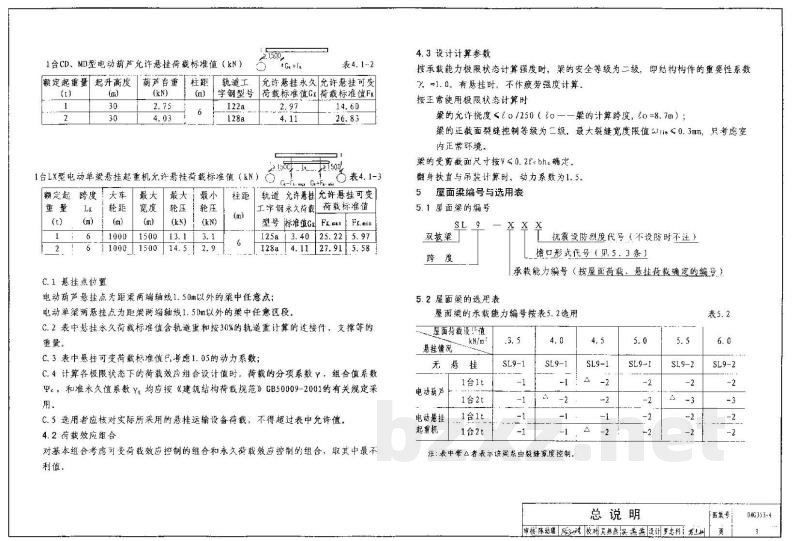

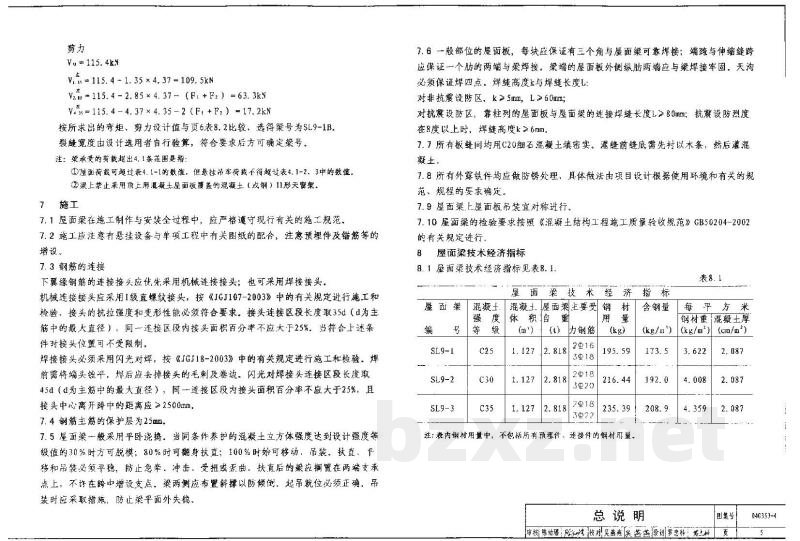

04G353-4 屋面梁施工图集 批准部门：中华人民共和国建设部 主编单位：中国建筑标准设计研究院 实行日期：2004年3月1日 图集号：04G353-4 1 总说明 1.1 本图集为9m跨钢筋混凝土双坡屋面梁施工图，图集编号为04G353-4。 1.2 本图集适用范围为：使用环境类别为一类，设计使用年限为50年；非地震区及抗震设防烈度≤8度I-IV类场地和9度I、II类场地的地震区；屋面坡度为1/10，屋面梁间距为6m；屋面荷载设计值为3.5~6.0kN/m；梁上允许悬挂1台1t、1台2t的电动葫芦或电动单梁悬挂起重机；梁表面温度<60℃，当厂房内有热源使梁表面温度>60℃时应采取隔热措施，使梁表面温度降至60℃以下；无侵蚀性介质的环境，不需作振动计算的结构。注：对于二类环境，以及需作振动计算的厂房，在采用本图集时，应根据现行有关专门规范的要求进行处理。 1.3 未经技术鉴定或设计许可不得改变屋面梁的用途和使用环境。 1.4 本图集与下列图集配合使用：04G410、04G353-2。 2 设计规范 - 04G410：5m×6.0m预应力混凝土屋面板悬挂运输设备轨道 - GB50009-2001：建筑结构荷载规范 - GB50010-2002：混凝土结构设计规范 - GB50011-2001：建筑抗震设计规范 - GB50017-2003：钢结构设计规范 - GB50204-2002：混凝土结构工程施工质量验收规范 - IGJ18-2003：钢筋焊接及验收规程 - JGJ81-2002：建筑钢结构焊接技术规程 - JGJ107-2003：钢筋机械连接通用技术规程 3 采用材料 3.1 混凝土强度等级：C25、C30、C35。 3.2 钢材：主筋为HRB400；构造筋为HPB235和HRB335；吊钩：HPB235。 焊条：E43×3型，按《碳钢焊条》GB/T5117之规定；E50×3型，按《低合金钢焊条》GB/T5118之规定；型钢、钢板：Q235B。 4 设计计算 4.1 荷载 A. 梁自重（线荷载）标准值为3.24kN/m。 B. 屋面荷载（包括屋面板、灌缝、找平层、隔热、保温、防水层等永久荷载与屋面均布活荷载或雪荷载、积灰荷载等可变荷载）。 屋面荷载设计值（kN/m）及组合值参考表： - 荷载等级1：设计值3.50，标准值2.80，准永久值2.33 - 荷载等级2：设计值4.00，标准值3.20，准永久值2.67 - 荷载等级3：设计值4.50，标准值3.60，准永久值3.00 - 荷载等级4：设计值5.00，标准值4.00，准永久值3.33 - 荷载等级5：设计值5.50，标准值4.40，准永久值3.67 - 荷载等级6：设计值6.00，标准值4.80，准永久值4.00 注：以上数值均通过屋面板按集中荷载作用于梁上。 C. 悬挂荷载：见表4.1-2、3。 4.2 荷载效应组合 对基本组合考虑可变荷载效应控制的组合和永久荷载效应控制的组合，取其中最不利值。 4.3 设计计算参数 按承载能力极限状态计算强度时，梁的安全等级为二级（重要性系数$gamma_0 = 1.0$）。有悬挂时，不作疲劳强度计算。 按正常使用极限状态计算时：梁的允许挠度为$L/250$（$L$=计算跨度，如$L=8.7$m）；梁的正截面裂缝控制等级为二级，最大裂缝宽度限值为0.3mm（仅考虑室内正常环境）。 梁的受剪截面尺寸按$V le 0.2f_b h$确定。翻身扶直与吊装计算时，动力系数为1.5。 5 屋面梁的选用 5.1 屋面梁的编号：SL（双坡梁）。 5.2 屋面梁选用表（根据承载能力、悬挂情况、檐口形式等确定编号）。 5.3 檐口形式代号： A：单跨，两端自由落水 B：单跨，两端外天沟 C：单跨或多跨时的内跨 D：两端内天沟 E：一端自由落水（边跨）或一端内天沟/一端外天沟 6 使用方法 6.1 若承受的荷载数值在4.1条范围内，可直接按5.2条选用梁号，然后按5.3条选取檐口代号，再按抗震设防烈度加注抗震代号。 例：某工程为9m单跨车间，柱距6m，抗震设防烈度为7度，设有Lk=6.0m的1台2t电动悬挂起重机，檐口采用两端外天沟。屋面荷载设计值为0.35kN/m（找平层）+0.40kN/m²（保温隔热）+0.90kN/m²（屋面板）+1.50kN/m²（防水层）=2.75kN/m²。经计算汇总屋面荷载设计值为4.94kN/m²，查表得出梁号为SL9-2B7。 6.2 若梁承受的荷载超出4.1条范围，但计算参数符合4.3条规定，可按梁能承受的弯矩和剪力选用梁号，不必进行挠度计算，但应进行裂缝宽度验算。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

G353-4～6：钢筋混凝土屋面梁（2004年合订本）
04G353-4：钢筋混凝土屋面梁（9m双坡）
目录
总说明
屋面构件布置图
安装节点详图(一)
安装节点详图(二)
安装节点详图(三)
悬挂节点详图
支撑安装节点图
预埋件布置图(一)
预埋件布置图(二)
模板图
梁端预埋抗震锚固钢筋
配筋图
预埋件详图
SL9-1，2钢筋表
SL9-3钢筋表
04G353-5：钢筋混凝土屋面梁（12m双坡）
目录
总说明
屋面梁支撑布置图(一)
屋面梁支撑布置图(二)
安装节点详图(一)
安装节点详图(二)
安装节点详图(三)
安装节点详图(四)
悬挂节点详图
支撑安装节点图
预埋件布置图(一)
预埋件布置图(二)
模板图
梁端预埋抗震锚固钢筋
配筋图
预埋件详图
SL12-1，2钢筋表
SL12-3，4钢筋表
竖向支撑CC-1、系杆GX-1详图
竖向支撑CC-1A详图
横向支撑SC-1详图
04G353-6：钢筋混凝土屋面梁（15m双坡）
目录
总说明
屋面梁支撑布置图(一)
屋面梁支撑布置图(二)
安装节点详图(一)
安装节点详图(二)
安装节点详图(三)
安装节点详图(四)
悬挂节点详图
支撑安装节点图
预埋件布置图(一)
预埋件布置图(二)
模板图
梁端预埋抗震锚固钢筋
配筋图
预埋件详图
SL15-1，2钢筋表
SL15-3，4钢筋表
竖向支撑CC-1，系杆GX-1详图
竖向支撑CC-1A详图
横向支撑SC-1详图
