16G362 钢筋混凝土结构预埋件

本图集适用于非地震区及设防烈度≤8度或9度Ⅰ、Ⅱ类场地地震区的普通钢筋混凝土或预应力混凝土结构中的预埋件。图集由总说明、预埋件选用、预埋件详图、附录四部分组成。本图集根据预埋件不同受力情况、锚筋型式和使用部位分为六类：轴心受拉预埋件、受剪预埋件、拉弯剪预埋件、压弯剪预埋件、构造预埋件、吊筋预埋件等。图集选用时只需先按照受力情况及使用部位，从总说明预埋件分类号表中查得相应预埋件的分类号，再从各类预埋件选用表中选出预埋件具体编号，即可查得预埋件锚板厚度、尺寸、锚筋直径，直接使用。

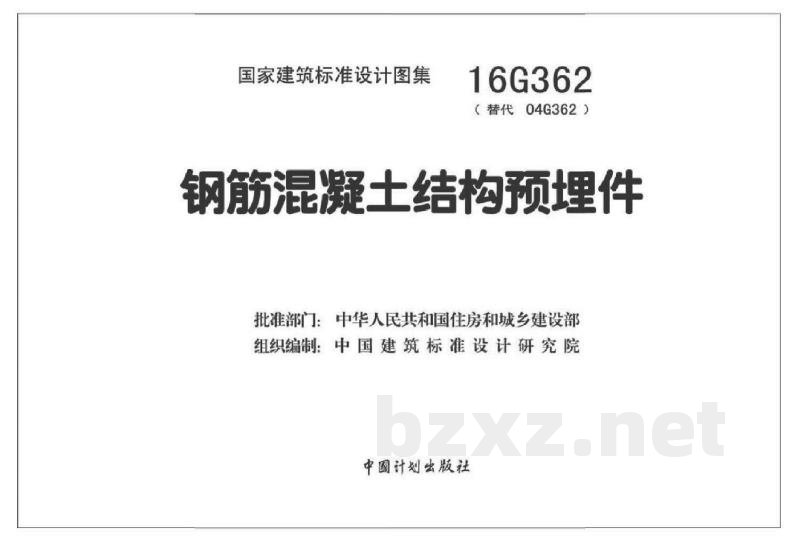

国家建筑标准设计图集 16G362（替代 04G362）
钢筋混凝土结构预埋件

批准部门：中华人民共和国住房和城乡建设部
组织编制：中国建筑标准设计研究院、中国计划出版社

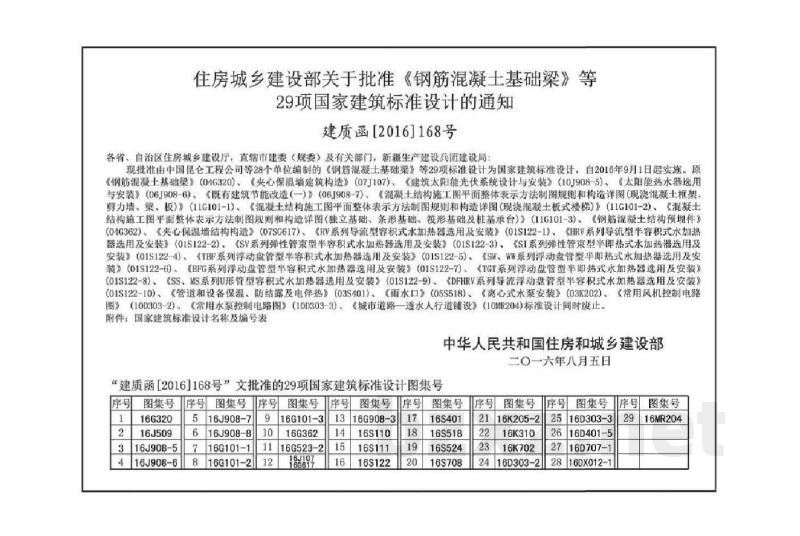

关于批准《钢筋混凝土基础梁》等29项国家建筑标准设计的通知（建质函 [2016] 168号）：
各省、自治区、直辖市建设主管部门、规委会及有关部门，现批准由中国昆仑工程公司等28个单位编制的《钢筋混凝土基础梁》等29项标准设计为国家建筑标准设计，自2016年9月1日起实施。

【目录】
总说明
轴心受拉预埋件
受剪预埋件
拉弯剪预埋件
压弯剪预埋件
构造预埋件
吊筋预埋件
附录

【总说明】
1 编制依据
本图集根据预埋件不同受力情况、错筋型式和使用部位分为六类。根据住房和城乡建设部建质函 [2013] 186号文件进行编制。

2 设计依据
《建筑结构荷载规范》 GB50009-2012
《混凝土结构设计规范》 GB50010-2010（2015年版）
《建筑抗震设计规范》 GB50011-2010（2016年版）
《钢结构设计规范》 GB50017-2003
《建筑结构制图标准》 GB/T50105-2010
《混凝土结构工程施工质量验收规范》 GB50204-2015
《钢结构工程施工质量验收规范》 GB50205-2001
《钢结构焊接规范》 GB50661-2011
《钢筋焊接及验收规程》 JGJ18-2012
注：当依据的标准规范进行修订或有新的标准规范出版实施时，若本图集内容与现行规范不符，应以现行规范为准。

3 编制内容
本图集由总说明、预埋件选用及附录三部分组成。选用时只需先按照受力情况及使用部位，从表3.2查得相应预埋件的分类编号，再从各类预埋件选用表中选出具体编号。

错筋连接重要性系数：
- 重要错筋的安全等级为一级，Ya=1.2；
- 一般错筋的安全等级为二级，Ya=1.1；
- Ya > Yo（Yo为被连接结构的重要性系数）。

本图集预埋件均按一类环境考虑，结构表面温度小于等于100℃。当有生产热源且结构表面温度经常高于60℃或处于侵蚀性介质中的预埋件应按照专门规范处理。

4 适用范围
4.1 本图集适用于设防烈度小于等于8度地震区的普通钢筋混凝土或预应力混凝土结构中的预埋件。
4.2 预埋件不宜设置在塑性铰区，当不能避免时应采取有效措施。

5 材料
5.1 混凝土：
- 埋置构造预埋件的混凝土强度等级应大于等于C20且小于等于C60。
- 设置受力预埋件的混凝土强度等级应大于等于C25且小于等于C60。当混凝土强度等级大于C60时，按C60计算。
本图集按C30设计，其他强度等级时的代换方法在各类预埋件选用表中加以说明。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

新建文本文档 (2)
目录
总说明
轴心受拉预埋件
轴心受拉预埋件说明
轴心受拉预埋件选用表
轴心受拉预埋件选用表 (柱与吊车梁上翼缘连接)
受剪预埋件
受剪预埋件说明
受剪预埋件选用表(直锚筋)
受剪预埋件选用表(直锚筋与弯折锚筋)
受剪预埋件选用表(直锚筋与抗剪钢板)
拉弯剪预埋件
拉弯剪预埋件说明
拉弯预埋件选用表
弯剪预埋件选用表(连接下承式钢牛腿)
弯剪预埋件选用表(连接上承式钢牛腿)
拉剪、拉弯剪预埋件选用表(连接下承式钢牛腿)
拉弯剪预埋件选用表(连接上承式钢牛腿)
拉弯剪预埋件选用表(柱间支撑锚筋预埋件)
拉弯剪预埋件选用表(柱间支撑角钢锚筋预埋件)
压弯剪预埋件
压弯剪预埋件说明
压弯剪预埋件承载力调整系数表
压剪无抗剪钢板预埋件选用表(柱顶、柱肩、混凝土牛腿面)
压剪带抗剪钢板预埋件选用表(柱顶、柱肩、混凝土牛腿面)
压剪无抗剪钢板(抗震设防)预埋件选用表(柱顶、柱肩、混凝土牛腿面)
压剪带抗剪钢板(抗震设防)预埋件选用表(柱顶、柱肩、混凝土牛腿面)
压弯剪无抗剪钢板预埋件选用表(柱顶、柱肩、混凝土牛腿面)
压弯剪带抗剪钢板预埋件选用表(柱顶、柱肩、混凝土牛腿面)
压弯剪无抗剪钢板(抗震设防)预埋件选用表(柱顶、柱肩、混凝土牛腿面)
压弯剪带抗剪钢板(抗震设防)预埋件选用表(柱顶、柱肩、混凝土牛腿面)
构造预埋件
构造预埋件说明
构造预埋件选用表(锚板)
构造预埋件选用表(扁钢)
构造预埋件选用表(角钢、护边框)
吊筋预埋件
吊筋预埋件说明及选用表
附录
附录A 设计注意事项
附录B 选用注意事项
附录C 施工注意事项:附录D 构造要求
附录D 构造要求
附录E 锚筋锚固长度不足时的措施
附录F 受剪锚筋至构件边缘尺寸不足时的措施
附录G 计算公式
