14G308 混凝土后锚固连接

　　14G308《混凝土后锚固连接》国标图集适用于被连接件以既有钢筋混凝土、预应力混凝土及素混凝土为基材，采用后置锚栓及化学植筋技术进行传递荷载的设计和构造。不适用于以砌体、轻骨料混凝土及特种混凝土为基材的后锚固连接。本图集主要介绍了混凝土后锚固连接技术、后锚固连接在工程中的应用及后锚固连接的工程计算示例。混凝土后锚固连接技术部分主要介绍了后锚固连接破坏类型、设计原则、构造要求、施工及验收要求。工程中的应用部分主要介绍了锚栓的受力状态、选用方法以及工程应用示例。本图集以工程示例形式按受力状态分别给出适用的锚固连接及锚栓类型；以计算示例指导读者对后锚固连接进行设计，选用性能安全的锚栓。本图集的编制方便广大设计及施工技术人员学习、借鉴、查找和使用,对后锚固技术的推广、保证和提高后锚固连接安全可靠，将起到积极的作用。

国家建筑标准设计图集 14G308（替代04SG308）
混凝土后锚固连接

批准部门：中华人民共和国住房和城乡建设部
组织编制：中国建筑标准设计研究院
实行日期：2015年1月1日

【相关通知】

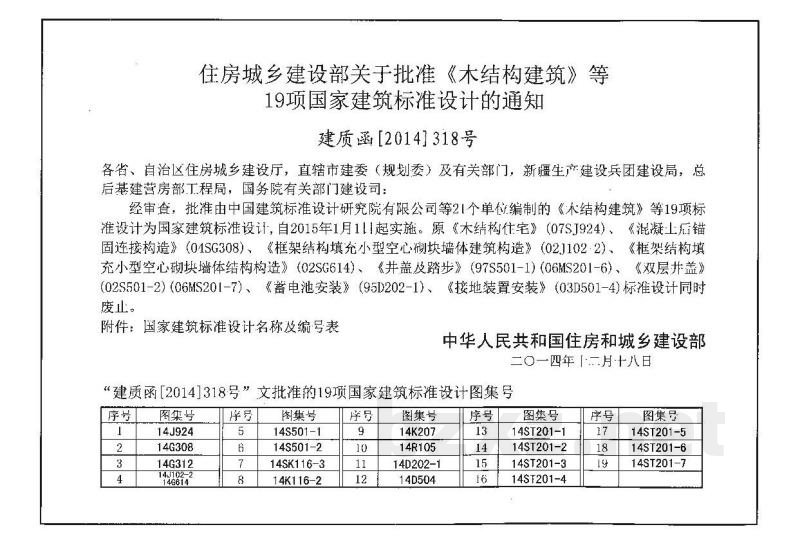

住房城乡建设部关于批准《木结构建筑》等19项国家建筑标准设计的通知（建质函［2014］318号）：经审查，批准由中国建筑标准设计研究院有限公司等21个单位编制的《木结构建筑》等19项标准设计为国家建筑标准设计，自2015年1月1日起实施。原《混凝土后锚固连接构造》（01SG308）等相关标准设计同时废止。

总说明

1 编制说明
本图集是根据住房城乡建设部建质函［2014］318号文《住房城乡建设部关于印发2013年国家建筑标准设计编制工作计划的通知》进行编制。

2 适用范围
2.1 本图集适用于被连接件以已有钢筋混凝土、预应力混凝土及素混凝土为基材（以下称为混凝土基材），采用后置锚栓及植筋技术（即后锚固连接技术）进行传递荷载（作用）的设计和构造。不适用于以砌体、轻骨料混凝土及特种混凝土为基材的后锚固连接。
2.2 本图集的锚栓是指满足相关产品标准并经检验认证的锚栓，包括机械锚栓（膨胀型及扩底型锚栓）和化学锚栓（普通化学锚栓及特殊倒锥形化学锚栓）；植筋是指以专用的有机或无机胶粘剂将带肋钢筋或全螺纹螺杆种植于混凝土基材中的一种后锚固连接方法。

3 编制依据
主要依据《建筑结构荷载规范》、《混凝土结构设计规范》、《建筑抗震设计规范》、《钢结构设计规范》、《混凝土结构后锚固技术规程》（JGJ 145-2013）、《混凝土用膨胀型、扩孔型建筑锚栓》（JG 160-2004）等相关标准规范。当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。

4 图集内容
本图集包括与后锚固相关的材料要求、设计原则和构造要求、后锚固连接的施工与验收、工程应用示例以及后锚固连接工程计算示例。

5 相关符号及其他规定
5.1 本图集有关后锚固连接的作用效应设计值的计算应符合《混凝土结构后锚固技术规程》（JGJ 145-2013）的规定。用以下方法表示：轴向力（拉为正值，压为负值）、弯矩 M、扭矩 T、剪力 V。其值已计入后锚固重要性系数。
5.2 本图集中的尺寸除注明者外均以毫米（mm）计。
5.3 本图集中的后锚固连接工程应用示例均为示意图，未达到施工图深度。实际工程参考使用时，应对其细部进行详细计算和构造设计。

材料

1.1 锚栓
（1）机械锚栓：是利用锚栓杆与锚孔间的摩擦或咬合作用形成锚固。按工作原理可分为膨胀型锚栓和扩底型锚栓。
膨胀型和扩底型锚栓的材质宜为碳素钢、合金钢、不锈钢或高抗腐蚀不锈钢。其性能应符合行业标准《混凝土用膨胀型、扩孔型建筑锚栓》（JG 160-2004）的有关规定。

表1.1.1-3 碳素钢及合金钢锚栓的力学性能指标
| 性能等级 | 极限抗拉强度 $f_{uk}$ (MPa) | 屈服强度 $f_{y}$ 或 $0.2f_{y}$ (MPa) | 伸长率 (%) |
| :--- | :--- | :--- | :--- |
| 3.6 | 300 | 180 | 25 |
| 4.8 | 400 | 240 | 20 |
| 5.8 | 500 | 300 | 15 |
| 6.8 | 600 | 360 | 10 |
| 8.8 | 800 | 480 | 8 |

（2）奥氏体不锈钢锚栓：性能等级按其极限抗拉强度标准值 $f_{u}$ 及屈服强度标准值 $f_{y}$ 确定。

表1.1.1-4 奥氏体不锈钢锚栓性能指标
| 性能等级 | 极限抗拉强度 $f_{u}$ (MPa) | 屈服强度 $f_{y}$ 或 $0.2f_{y}$ (MPa) | 伸长量 |
| :--- | :--- | :--- | :--- |
| 50 | 500 | 210 | $\ge 0.3d$ |
| 70 | 700 | 450 | $\ge 0.2d$ |
| 80 | 800 | 600 | $\ge 0.1d$ |

（3）化学锚栓：由金属螺栓和锚固胶组成，通过锚固胶形成锚固作用。可分为普通化学锚栓和特殊倒锥形化学锚栓。其性能应通过螺杆和锚固胶的匹配性试验确定。

机械锚栓分类简表
| 分类 | 定义 | 施工方法 |
| :--- | :--- | :--- |
| 膨胀型锚栓 | 利用膨胀件直接挤压锚孔内壁并通过摩擦作用将荷载传递至混凝土基材 | 利用钻具预钻孔，通过转动螺杆使膨胀件胀开 |
| 套筒式（壳式） | 通过套筒与锥头的相对位移实现膨胀 |
| 膨胀锥式 | 通过套筒与锥头的相对位移实现膨胀 |
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

14G308
目录
总说明
后锚固连接技术
锚栓
植筋 混凝土基材
后锚固连接破坏类型
后锚固连接设计原则
后锚固连接构造要求
后锚固连接施工及验收要求
后锚固连接在工程中的应用
锚栓受力状态
锚栓选用方法
锚栓后锚固连接工程应用示例
植筋后锚固连接工程应用示例
后锚固连接工程计算示例
示例一 单个锚栓承受斜拉力
示例二 群锚拉、剪复合受力
示例三 群锚拉、弯、剪复合受力
示例四 群锚弯剪复合受力
示例五 群锚承受剪力
示例六 群锚承受剪力及扭矩
示例七 基础顶部植筋
附录：部分厂家锚栓技术资料
