15G307 现浇混凝土板式楼梯

本图集适用于抗震设防烈度小于和等于8度(0.20g)地区不参与整体抗震计算的现浇钢筋混凝土板式楼梯（框架结构中采用滑动支座）。主要内容包括：AT~DT型和ATa、ATb型楼梯详图，楼梯构件详图（梯板、梯梁、平台板、梯柱）以及常用跨度、层高的楼梯构件配筋表。 图集内容涵盖了常用楼梯构件的规格、配筋、构造措施，已经达到施工图深度，设计人员可直接选用，施工人员可按图施工。

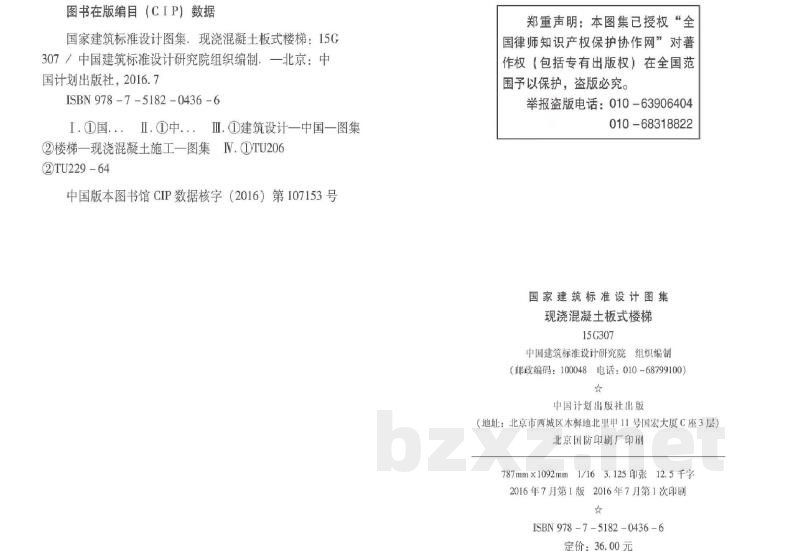

国家建筑标准设计图集 15G307（替代04SG307）现浇混凝土板式楼梯

批准部门：中华人民共和国住房和城乡建设部
组织编制：中国建筑标准设计研究院
出版单位：中国计划出版社
出版时间：2016年7月第1版
ISBN：978-7-5182-0436-6

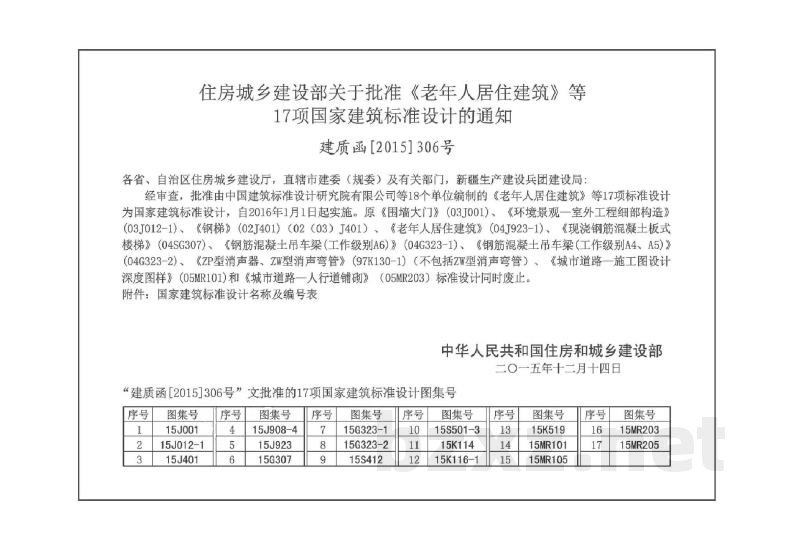

【批准通知】
中华人民共和国住房和城乡建设部关于批准《老年人居住建筑》等17项国家建筑标准设计的通知（建质函〔2015〕306号）：
经审查，批准由中国建筑标准设计研究院有限公司等18个单位编制的《老年人居住建筑》等17项标准设计为国家建筑标准设计，自2016年1月1日起实施。原《围墙大门》（03J001）、《环境景观—室外工程细部构造》（03J012-1）、《钢梯》（02J401）、《老年人居住建筑》（04J923-1）、《现浇钢筋混凝土板式楼梯》（04SG307）、《钢筋混凝土吊车梁（工作级别A6）》（04G323-1）、《钢筋混凝土吊车梁（工作级别A4、A5）》（04G323-2）、《ZP型消声器、ZW型消声弯管》（97K130-1）（不包括ZW型消声弯管）、《城市道路—施工图设计深度图样》（05MR101）和《城市道路—人行道铺砌》（05MR203）标准设计同时废止。

【图集目录概览】
第一部分：AT～DT型楼梯（砌体、剪力墙结构）
- 包含：梯板选用、梯梁、平台板、梯柱选用、AT~DT型楼梯平面及剖面示意图、楼梯构件选用、AT、BT、CT、DT型楼梯详图及配筋表等。
第二部分：ATa、ATb型楼梯（部分为框架结构和框剪结构中采用滑动支座）
- 包含：ATa、ATb型楼梯平面及剖面示意图、楼梯构件选用、ATa、ATb型楼梯详图、梯梁及配筋表、平台板与梯柱详图、滑动支座构造等。

【总说明】
1. 编制依据
1.1 本图集根据住房和城乡建设部建质〔2012〕131号“关于印发《2012年国家建筑标准设计编制工作计划》的通知”进行编制。
1.2 本图集编制依据的标准包括：
- 《工程结构可靠性设计统一标准》（GB50153-2008）
- 《建筑抗震设防分类标准》（GB50223-2008）
- 《建筑结构荷载规范》（GB50009-2012）
- 《混凝土结构设计规范》（GB50010-2010）
- 《建筑抗震设计规范》（GB50011-2010）
- 《高层建筑混凝土结构技术规程》（JGJ3-2010）
- 《住宅设计规范》（GB50096-2011）
- 《民用建筑设计通则》（GB50352-2005）
- 《建筑设计防火规范》（GB50016-2014）
- 《房屋建筑制图统一标准》（GB/T50001-2010）
- 《建筑结构制图标准》（GB/T50105-2010）
注：当依据的标准进行修订或有新的标准出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后使用。

2. 适用范围
2.1 本图集适用于抗震设防烈度小于和等于8度（0.20g）地区不参与整体抗震计算的现浇钢筋混凝土板式楼梯（框架结构中采用滑动支座的）。部分为框架结构和框剪结构中的框架部分采用滑动支座的ATa、ATb型楼梯。楼梯构件选用均包含各类楼梯构件详图及配筋表，设计人员可按需选用。其他结构类型中的楼梯，当符合本图集第2.1条的要求时，也可参照选用。
2.3 本图集适用的梯板跨度为1.8m~4.5m，适用的梯梁净跨度为2.4m~4.5m；适用的平台板净跨度为1.2m~2.4m；适用的梯板踏步最大高度为180mm，适用的梯板最大坡度为35.75°。

3. 主要材料
3.1 混凝土强度等级：C25、C30。
3.2 钢筋：中筋-HPB300，热轧-HRB400。
3.3 楼梯栏杆扶手的埋件采用等级不低于Q235-B钢材。
3.4 焊条采用E43型。

4. 结构设计采用的荷载标准值
4.1 永久荷载标准值：
4.1.1 钢筋混凝土构件自重：25kN/m³。
4.1.2 踏步及平台板建筑面层按30mm厚水泥砂浆考虑，板底抹灰按20mm厚水泥砂浆考虑。水泥砂浆自重：20kN/m²。
4.1.3 栏杆扶手自重：0.30kN/m。
4.2 可变荷载标准值：活荷载分为2.0kN/m²及3.5kN/m²两种，分别对应不同使用功能的楼梯，由设计人员根据工程实际情况选用。

5. 荷载组合效应
5.1 对于基本组合，荷载组合的效应设计值$S_d$按下列各式确定：
$S_i = 1.35 imes S_{gk} + 1.4 imes 0.7 imes S_{ok}$
$S_d = max(S_1, S_2)$
其中：$S_i$ 为由永久荷载控制的效应设计值；$S_2$ 为由可变荷载控制的效应设计值；$S_{ck}$ 为按永久荷载标准值计算的荷载效应值；$S_{ok}$ 为按可变荷载标准值计算的荷载效应值。
5.2 对于准永久组合，荷载组合的效应设计值$S_a$可按下式采用：
$S_a = S_{ck} + c_b imes S_{ok}$
其中：$c_b$ 为可变荷载$Q$的准永久值系数；当活荷载$Q=3.5 ext{kN/m}^2$时，$c_b=0.3$；当活荷载$Q=2.0 ext{kN/m}^2$时，$c_b=0.4$。

6. 楼梯构件编号
6.1 楼梯板、楼梯梁、楼梯柱，以下统称梯板、梯梁、梯柱。
6.2 本图集中梯板用如下编号选用：
AT（BT、CT、DT、AT$lpha$、AT$eta$）—XX梯板类型
梯板跨度$l_i$（AT～DT型楼梯），$l_i$（AT$lpha$、AT$eta$型楼梯）。
注：梯板类型及梯板跨度详见楼梯或梯板详图。
6.3 本图集中梯梁用如下编号选用：
AT～DT型楼梯中，TL1表示同时连接梯板及平台板的梯梁。
AT$lpha$～AT$eta$型楼梯中，TL1$lpha$、TL1$eta$表示同时连接梯板和层间平台板的梯梁。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

15G307
目录
总说明
梯板选用表
梯梁、平台板、梯柱选用表
第1部分 AT~DT型楼梯
AT-DT型楼梯平面示意图
AT-DT型楼梯剖面示意图
楼梯构件选用
AT、BT型楼梯详图
CT、DT型楼梯详图
AT型梯板详图
AT型梯板配筋表
BT型梯板详图
CT型梯板详图
BT、CT型梯板配筋表
DT型梯板详图
DT型梯板配筋表
梯梁TLl详图及配筋表
平台板PTB详图与配筋表
平台板PTBj详图与配筋表
第一跑起步处连接构造
第2部分ATa 、ATb型楼梯
ATa 型楼梯平面示意图
ATa 型楼梯剖面示意图
ATb型楼梯平面示意图
ATb型楼梯剖面示意图
楼梯构件选用
ATa、ATb型楼梯详图
ATa型梯板详图
ATb型梯板详图
ATa、ATb型梯板配筋表
梯梁TL1a、TL2a详图
梯梁TL1a 配筋表
梯梁TL1b、TL2b详图
梯梁TL1 b配筋表
梯梁TL2a、TL2b配筋表
梯梁TL3详图、梁头构造
梯梁TL3配筋表
梯梁TL4 详图与配筋表
平台板PTBk详图与配筋表
梯柱TZ详图与配筋表
滑动支座构造、滑动支座楼梯起步处构造
