14G330-2 混凝土结构剪力墙边缘构件和框架柱构造钢筋选用（框架柱）

　　14G330-2《混凝土结构剪力墙边缘构件和框架柱构造钢筋选用（框架柱）》国家建筑标准设计图集适用于非抗震设计和抗震设防烈度为6～9度地区的现浇混凝土结构，包括多层与高层建筑。　　本图集主要内容包括框架柱的构造钢筋（纵向钢筋和箍筋）选用表；选用表使用实例。柱截面包括方形截面（边长300mm～1500mm）和圆形截面（直径300mm～1500mm）。　　本图集可供设计、施工、审图等技术人员使用，同时用以校核设计选用的钢筋是否符合规范规定的构造要求。

国家建筑标准设计图集 14G330-2（替代04SG330）
混凝土结构剪力墙边缘构件和框架柱构造钢筋选用（框架柱）

批准部门：中华人民共和国住房和城乡建设部
组织编制：中国建筑标准设计研究院
出版单位：中国计划出版社

【建质函[2014]210号】

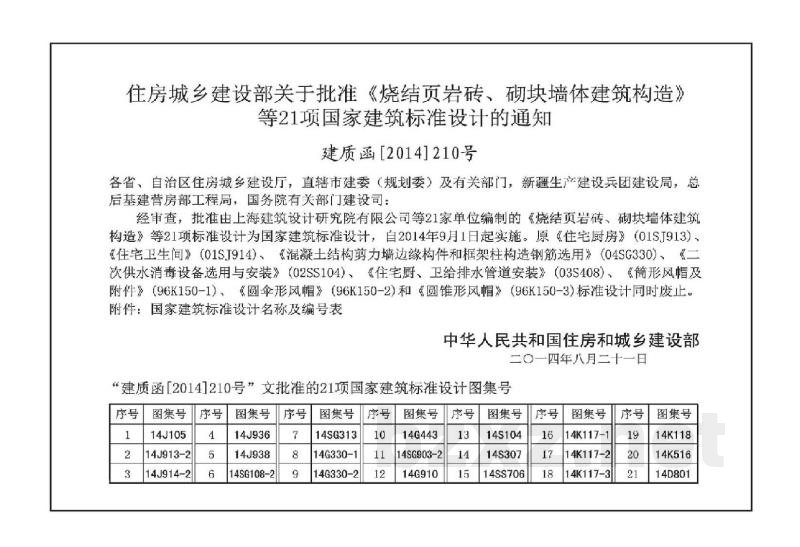

中华人民共和国住房和城乡建设部关于批准《烧结页岩砖、砌块墙体建筑构造》等21项国家建筑标准设计的通知：

经审查，批准由上海建筑设计研究院有限公司等21家单位编制的《烧结页岩砖、砌块墙体建筑构造》等21项标准设计为国家建筑标准设计，自2014年9月1日起实施。原《住宅厨房》（01SJ913）、《住宅卫生间》（01SJ914）、《混凝土结构剪力墙边缘构件和框架柱构造钢筋选用》（04SG330）、《二次供水消毒设备选用与安装》（02SS104）、《住宅厨、卫给排水管道安装》（03S408）、《筒形风帽及附件》（96K150-1）、《圆伞形风帽》（96K150-2）和《圆锥形风帽》（96K150-3）标准设计同时废止。

目录
1 编制说明
2 相关规定
3 框架柱
4 统一编号 GJBT-1290
图集号：14G330-2

3.1 框架结构方形截面框架柱构造钢筋选用表
3.2 框架结构圆形截面框架柱构造钢筋选用表
3.3 “其他结构”方形截面框架柱构造钢筋选用表
3.4 “其他结构”圆形截面框架柱构造钢筋选用表

1 编制说明

1.1 编制依据
1.1.1 本图集根据住房和城乡建设部建质[2013]86号文“关于印发2013年国家建设标准设计编制工作计划的通知”及现行国家有关标准规范编制。
1.1.2 主要设计依据：
- GB50010-2010 《混凝土结构设计规范》
- 《建筑抗震设计规范》
- GB 50011-2010 《高层建筑混凝土结构技术规程》
- JGJ 3-2010
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容，限制或淘汰的技术或产品，视为无效，工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。

1.2 适用范围
1.2.1 本图集适用于现浇钢筋混凝土结构。
1.2.2 混凝土强度等级：C25~C60各级（抗震等级为特一级、一级的框架柱不低于C30）。
1.2.3 钢筋：纵向钢筋——HRB400(Y)、HRB500(E)；箍筋——HPB300(Z)、HRB400(Z)。本图集中“ø”表示钢筋直径，可根据实际工程需要选用规定的各类钢筋。
1.2.4 构件截面：
- 框架柱方形截面：300mm×300mm ~ 1500mm×1500mm
- 框架柱圆形截面：ø350mm ~ ø1500mm
1.2.5 抗震等级：特一级、一级（9度），一级（6、7、8度），二级、三级和四级。

1.3 相关说明
1.3.1 本图集中“构造配筋”系指除满足规范最小配筋要求外，同时满足规范规定的其他构造要求的配筋。“构造钢筋”包括纵向钢筋，箱筋及拉筋。
1.3.2 本图集的箍筋（直径$d_s$）端部均有135°钩：其直段长度应≥10$d_s$，在纵向钢筋搭接区段应同时勾住柱两根纵向钢筋；拉筋（直径$d_l$）端部应有135°钩，其直段长度应≥10$d_s$。
1.3.3 本图集构件的核心截面面积计算取至外圈箍筋的内表面；框架柱的保护层厚度按《混凝土结构设计规范》GB50010-2010中设计使用年限为50年、环境类别一类的混凝土柱取20mm。
1.3.4 本图集各表格中的箍筋与拉筋均采用相同种类、相同直径的钢筋。
1.3.5 本图集中未特别说明之处均应满足相关规范及规程的要求。
1.3.6 本图集中未注明的尺寸均以毫米（mm）为单位。

2 相关规定

2.1 框架柱的构造配筋

2.1.1 框架柱构造配筋的相关用表。

表 2.1.1-1 柱全部纵向受力钢筋最小配筋百分率 $P_{min}$ (%)
| 柱类型 | 特一级 | 一级 | 二级 | 三级 | 四级 | 非抗震 |
| :--- | :---: | :---: | :---: | :---: | :---: | :---: |
| 框架结构中柱 | 1.4 | 1.0 | 0.8 | 0.7 | 0.6 | 0.5 |
| 其他结构边柱 | 1.6 | 1.1 | 0.9 | 0.5 | 0.8 | 0.7 |

注：
1）表中数值适用于HRB500钢筋；当采用HRB400钢筋时，表中数值应增加0.05；
2）混凝土强度等级高于C60时，表中数值应增加0.1；
3）柱单侧配筋率不应小于0.2%；
4）抗震设计时，对建造于IV类场地且较高的高层建筑，表中数值应增加0.1；
5）“其他结构”指框架-剪力墙、板柱-剪力墙、框架-核心筒及筒中筒结构。

2.1.2 框架柱的最小配筋率计算相关说明：
1）框架柱的最小体积配箍率按式（2.1.1-1）计算：$P_{min} = A_{s,min} / A_c$
式中：$A_{s,min}$ ——柱最小配筋特征值；$A_c$ ——柱截面面积。
2）框架柱的体积配箍率按式（2.1.1-2）计算：$
ho_v = V_{cor} / (A_{cor} cdot s) dots$
式中：$V_{cor}$ ——在核心面积范围内的混凝土体积；$A_{cor}$ ——核心截面面积。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。
