SG111-1～2 建筑结构加固施工图设计表示方法 建筑结构加固施工图设计深度图样（2008合订本）

　　 07SG111-1《建筑结构加固施工图设计表示方法》提供了在对柱、梁、剪力墙、砌体独立柱、砌体壁柱、砌体墙、砖过梁等进行加固设计时，以平面注写、列表注写、截面注写等方式，进行施工图的绘制，并针对不同加固对象，将最为方便标注的注写方式，优先推荐给读者。同时以构造详图进一步对注写方式给予图样化，方便设计人员理解和使用。 本图集结合加固设计的特点（即加固方法及材料繁多、节点连接受力复杂等），针对被加固的对象，总结出既简单明了，又方便可行，符合设计习惯的施工详图注写方式，简化了加固设计中许多繁琐的详图设计，减少设计人的工作，提高工作效率。同时对加固工程的施工图设计的表示方法起到了规范和引导的作用。　　07SG111-2《建筑结构加固施工图设计深度图样》编制了混凝土结构和砌体结构加固工程的施工图设计深度规定、深度说明及施工图样，给出了结构设计编制说明（平面图、详图等设计深度的表示及内容说明）和加固技术说明（加固施工要求、加固材料说明、施工技术说明、构造要求、节点深化设计要求及施工验收要求等）。 图集以实际工程中剪力墙加固、柱加固、板加固、梁加固、板开洞加固为示例，对深度规定和制图标准予以细化和图样化，为加固施工图设计起到了很好的参考作用，又可作为加固工程设计指导性文件。

国家建筑标准设计图集 07SG111-1 建筑结构加固施工图设计表示方法

批准部门：中华人民共和国建设部
主编单位：同济大学、上海建筑设计研究院有限公司
实行日期：2007年3月1日
批准文号：建质[2007]10号
统一编号：GJBT-981

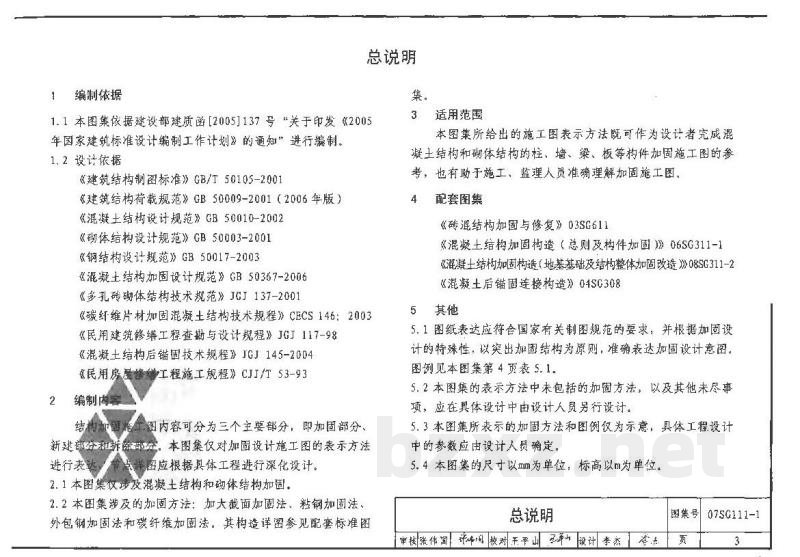

【总说明】
1. 编制依据
1.1 本图集依据建设部建质函[2005]137号“关于印发《2005年国家建筑标准设计编制工作计划》的通知”进行编制。
1.2 设计依据
- 《建筑结构制图标准》GB/T50105-2001
- 《建筑结构荷载规范》GB50009-2001（2006年版）
- 《混凝土结构设计规范》GB50010-2002
- 《基础结构设计规范》GB50003-2001
- 《钢结构设计规范》GB50017-2003
- 《混凝土结构加固设计规范》GB50367-2006
- 《多孔砖砌体结构技术规范》JGJ137-2001
- 《碳纤维片材加固混凝土结构技术规程》CECS146-2003
- 《民用建筑维修工程勘查与设计规程》JGJ117-98
- 《混凝土结构后锚固技术规程》JGJ145-2004
- 《民用房屋维修工程施工规程》CJJ/T53-93

1.3 编制目的
规范建筑结构加固施工图绘制方法，确保设计、施工质量。

1.4 适用范围
2.1 本图集涉及混凝土结构和砌体结构加固。涵盖方法包括：加大截面加固法、粘钢加固法、外包钢加固法和碳纤维加固法。

1.5 配套图集
- 《砖混结构加固与修复》03SG611
- 《混凝土结构加固构造（总则及构件加固）》06SG311-1
- 《混凝土结构加固构造（地基基础及结构整体加固改造）》08SG311-2
- 《混凝土后锚固连接构造》04SC308

1.6 绘制要求
- 图纸表达应符合国家有关制图规范的要求，并以突出加固结构为原则，准确表达加固设计意图。
- 图集所表示的加固方法和图例仅为示意，具体工程设计中的参数应由设计人员确定。
- 图集尺寸以mm为单位，标高以m为单位。

【总则】
1.1 本图集表示方法适用于混凝土结构和砌体结构体系的柱、墙、梁、板等构件加固施工图设计。
1.2 绘制施工图时，应遵守本图集有关规定，并符合国家及行业现行有关规范、规程和标准。
1.3 对于复杂的工业与民用建筑，尚需增加模板、无洞和预埋件等平面图。若采用与本构造详图不同的做法，可辅以立面图、剖面图加以表明。
1.4 绘制施工图时，应将所有被加固的柱、墙、梁、板、洞口等进行编号。编号由两部分组成：构件类型代号和序号（例如：JKZ-01）。
1.5 应在施工图中注明包括地下和地上各层的结构楼（地或屋）面标高、结构层高及相应的结构层号。

【构件类型代号汇总表】
- 框架柱：JKZ
- 框支柱：JZZ
- 梁上柱：JLZ
- 剪力墙上柱：JJ
- 矮柱：JQZ
- 墙身：JQS
- 连梁：JLL
- 框架梁：JKL
- 非框架梁：JXL
- 悬梁：JKZ.L
- 板：JB
- 板洞：JBD
- 砌体柱：JDZ
- 砌体墙：JBz
- 独立柱：JTQ
- 壁柱：JTZ
- 墙柱：JED

【混凝土柱加固施工图表示方法】
2.1 表示方法概述
2.1.1 柱加固施工图可采用列表注写方法、截面注写方法或平面注写方法等。
2.1.2 柱加固平面布置图可采用适当比例单独绘制，也可与剪力墙平面布置图合并绘制。
2.2 列表注写方法
2.2.1 柱列表注写方法系根据加固方法在分标准层绘制的柱平面布置图上，对同一编号的柱标注：柱编号、起止标高、原柱截面尺寸、加固截面尺寸、加固材料类型及具体数量。
2.2.2 柱列表注写内容详见本图集相关表格。
2.3 截面注写方法
2.3.1 截面注写方法系根据加固方法在柱平面布置图或柱截面上，对同一编号的柱分别直接注写原柱截面尺寸、加大截面厚度和加固材料具体数值。
2.3.2 若柱的分段截面尺寸、加固方法及加固材料数值相同，仅分段截面与轴线关系不同时，可编为同一柱号。

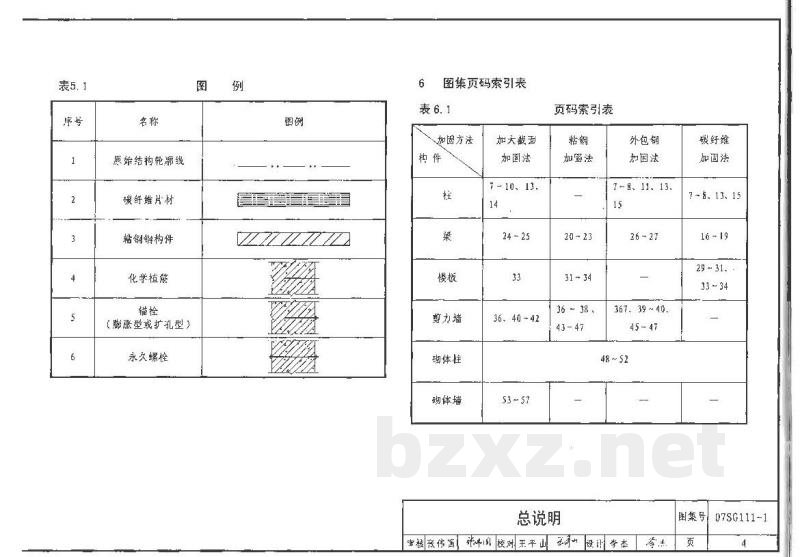

【加固方法索引表】
- 加大截面加固法：柱（7-10, 13, 14页）；梁（24-25页）；剪力墙（33页）；墙身（36, 40-42页）
- 粘钢加固法：柱（1-8, 11, 13, 15页）；梁（20-23页）；板（31-34页）；剪力墙（43-47页）
- 外包钢加固法：柱（1-8, 11, 13, 15页）；梁（36-38页）；剪力墙（43-47页）
- 碳纤维加固法：柱（7-8, 13, 15页）；梁（16-19页）；板（29-31, 33-34页）
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

SG111-1～2：建筑结构加固施工图设计表示方法 建筑结构加固施工图设计深度图样（2008合订本）
07SG111-1：建筑结构加固施工图设计表示方法

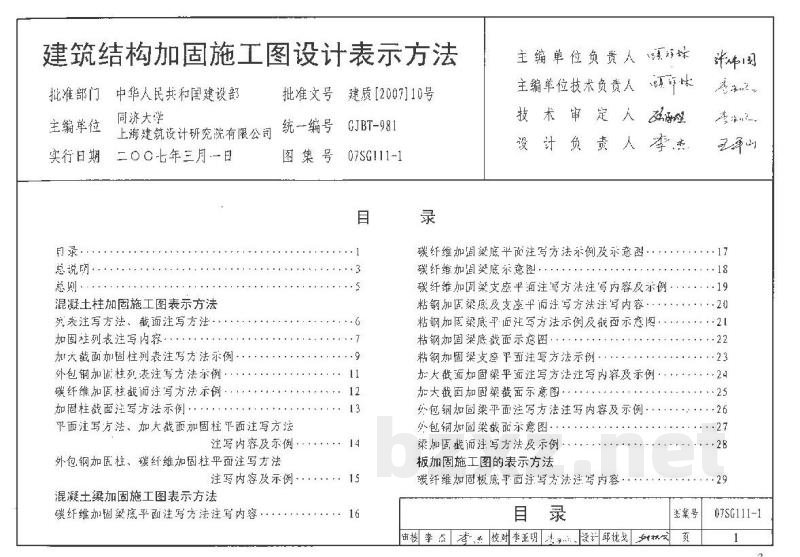

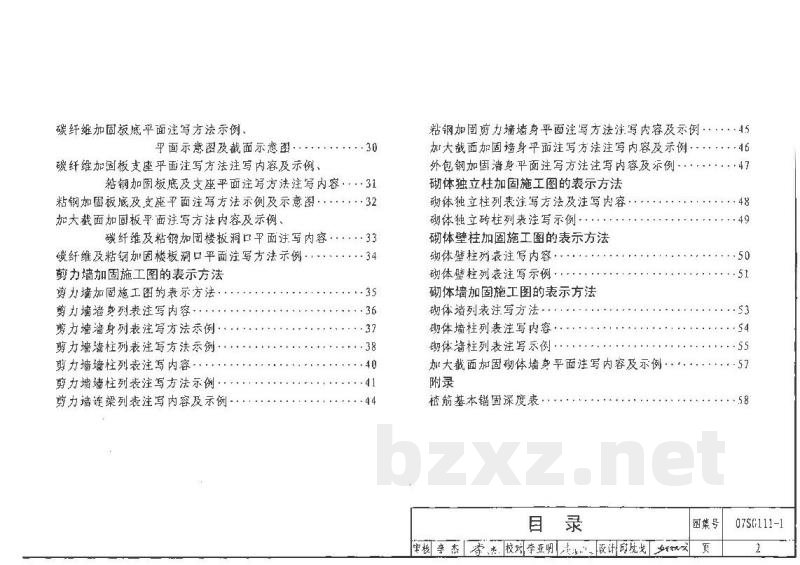

目录
总说明
总则
混凝土柱加固施工图表示方法
列表注写方法、截面注写方法
加固柱列表注写内容
加大截面加固柱列表注写方法示例
外包钢加固柱列表注写方法示例
碳纤维加固柱截面注写方法示例
加固柱截面注写方法示例
平面注写方法、加大截面加固柱平面注写方法注写内容及示例
外包钢加固柱、碳纤维加固柱平面注写方法注写内容及示例
混凝土梁加固施工图表示方法
碳纤维加固梁底平面注写方法注写内容
碳纤维加固梁底平面注写方法示例及示意图
碳纤维加固梁底示意图
碳纤维加固梁支座平面注写方法注写内容及示例
粘钢加固梁底及支座平面注写方法注写内容
粘钢加固梁底平面注写方法示例及截面示意图
粘钢加固梁底截面示意图
粘钢加固梁支座平面注写方法示例
加大截面加固梁平面注写方法注写内容及示例
加大截面加固梁截面示意图
外包钢加固梁平面注写方法注写内容及示例
外包钢加固梁截面示意图
梁加固截面注写方法及示例
板加固施工图的表示方法
碳纤维加固板底平面注写方法注写内容
碳纤维加固板底平面注写方法示例、平面示意图及截面示意图
碳纤维加固板支座平面注写方法注写内容及示例、粘钢加固板底及支座平面注写方法注写内容
粘钢加固板底及支座平面注写方法示例及示意图
加大截面加固板平面注写方法内容及示例、碳纤维及粘钢加固楼板洞口平面注写内容
碳纤维及粘钢加固楼板洞口平面注写方法示例
剪力墙加固施工图的表示方法
剪力墙加固施工图的表示方法
剪力墙墙身列表注写内容
剪力墙墙身列表注写方法示例
剪力墙墙柱列表注写方法示例
剪力墙墙柱列表注写内容
剪力墙墙柱列表注写方法示例
剪力墙连梁列表注写内容及示例
粘钢加固剪力墙墙身平面注写方法注写内容及示例
加大截面加固墙身平面注写方法注写内容及示例
外包钢加固墙身平面注写方法注写内容及示例
砌体独立柱加固施工图的表示方法
砌体独立柱列表注写方法及注写内容
砌体独立砖柱列表注写示例
砌体壁柱加固施工图的表示方法
砌体壁柱列表注写内容
砌体壁柱列表注写示例
砌体墙加固施工图的表示方法
砌体墙列表注写方法
砌体墙柱列表注写内容
砌体墙柱列表注写示例
加大截面加固砌体墙身平面注写内容及示例
附录
植筋基本锚固深度表
07SG111-2：建筑结构加固施工图设计深度图样
目录
编制说明
设计深度
图纸目录编制深度
结构设计说明编制深度
结构加固平面图及构件加固详图编制深度
框架剪力墙结构加固
图纸目录
结构设计总说明
加固技术说明
剪力墙加固平面图（平面注写方式）
剪力墙加固详图（列表注写方式）
地下一层～三层柱加固平面图（平面注写方式）
地下一层～三层柱加固详图（列表注写方式）
地下一层～三层柱加固详图（列表注写方式）
设备层～五层柱加固平面图（平面、截面注写方式）
二层结构改造平面布置图
二层结构板底加固平面图（平面注写方式）
二层结构板顶加固平面图（平面注写方式）
二层结构梁底加固平面图（平面、截面注写方式）
二层结构梁顶加固平面图（平面注写方式）
二层～三层楼板开洞图
二层～三层楼板开洞加固图（平面注写方式）
砌体结构加固
图纸目录
结构设计总说明
加固技术说明
一、二层墙加固平面图（平面、截面注写方式）
一、二层墙加固详图（列表注写方式）
二层结构板加固平面图（截面注写方式）
二层结构梁加固平面图（平面、截面注写方式）
