SG109-1～4 民用建筑工程设计常见问题分析及图示－结构专业（2005年合订本）

本图集包括：05SG109-1《民用建筑工程设计常见问题分析及图示——结构设计原则、荷载及荷载效应组合和地震作用、地基基础》05SG109-2《民用建筑工程设计常见问题分析及图示——砌体结构》05SG109-3《民用建筑工程设计常见问题分析及图示——混凝土结构》05SG109-4《民用建筑工程设计常见问题分析及图示——钢结构和空间网格结构》　　本图集适用于民用建筑或一般工业建筑工程设计，可供设计、审图、监理、施工和管理等部门的技术人员使用。图集根据国家有关标准，对民用建筑工程设计中由于设计人员的考虑不周和对规范、规程的理解不够全面，造成的一些不当做法和错误，以及在施工图设计文件审查中常出现的问题，进行汇总、整理、分析，并提出改进措施及依据。图集分为四个分册，包括了结构设计中结构设计原则、荷载及荷载效应组合和地震作用、地基基础、砌体结构、混凝土结构、钢结构、空间网架结构等各个方面的内容。图集采用图文并茂的编制方式，用于直观地指导设计人员正确理解和应用。

国家建筑标准设计图集 05SG109-1 民用建筑工程设计 常见问题分析及图示
（结构设计原则、荷载及荷载效应组合和地震作用、地基基础）

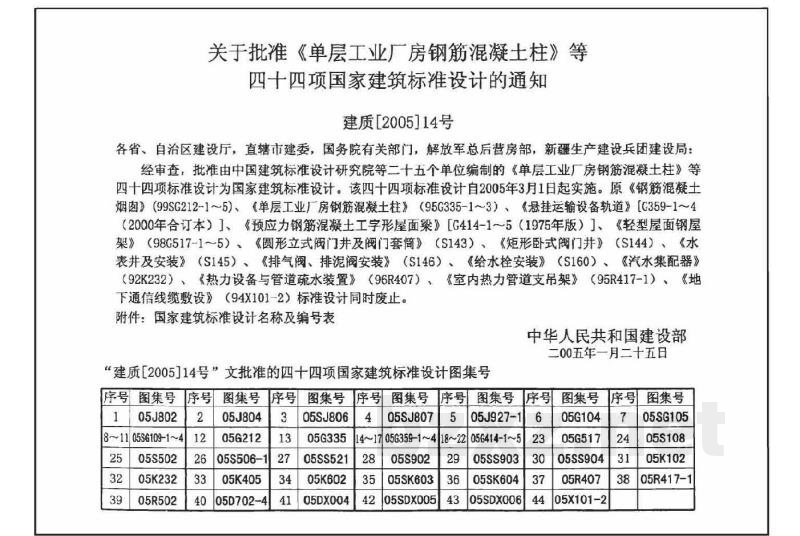

关于批准《单层工业厂房钢筋混凝土柱》等四十四项国家建筑标准设计的通知（建质〔2005〕14号）
经审查，批准由中国建筑标准设计研究院等二十五个单位编制的《单层工业厂房钢筋混凝土柱》等四十四项标准设计为国家建筑标准设计。该四十四项标准设计自2005年3月1日起实施。同时，以下标准设计予以废止：
《钢筋混凝土烟窗》（99SG212-1～5）、《单层工业厂房钢筋混凝土柱》（95G335-1～3）、《悬挂运输设备轨道》（G359-1～4）、《预应力钢筋混凝土工字形屋面梁》（G414-1～5）、《轻型屋面钢屋架》（98G517-1～5）、《圆形立式阀门井及阀门套筒》（S143）、《矩形卧式阀门井》（S144）、《水表井及安装》（S145）、《排气阀、排泥阀安装》（S146）、《给水栓安装》（S160）、《汽水集配器》（92K232）、《热力设备与管道疏水装置》（96R407）、《室内热力管道支吊架》（95R417-1）、《地下通信线缆敷设》（94X101-2）。

批准部门：中华人民共和国建设部
实行日期：2005年3月1日
主编单位：中元国际工程设计研究院
图集号：05SG109-1

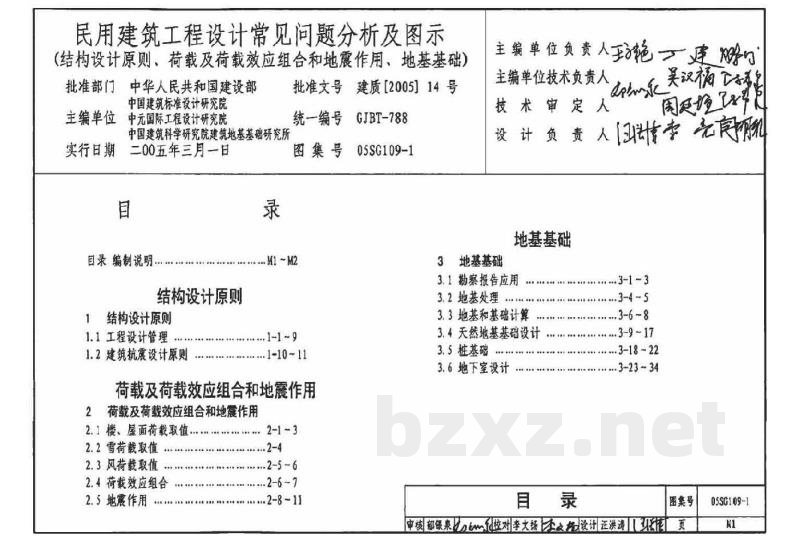

目录
1. 结构设计原则
1.1 工程设计管理
1.2 建筑抗震设计原则
2. 荷载及荷载效应组合和地震作用
2.1 楼、屋面荷载取值
2.2 雪荷载取值
2.3 风荷载取值
2.4 荷载效应组合
2.5 地震作用
3. 地基基础
3.1 勘察报告应用
3.2 地基处理
3.3 地基和基础计算
3.4 天然地基基础设计
3.5 桩基础
3.6 地下室设计

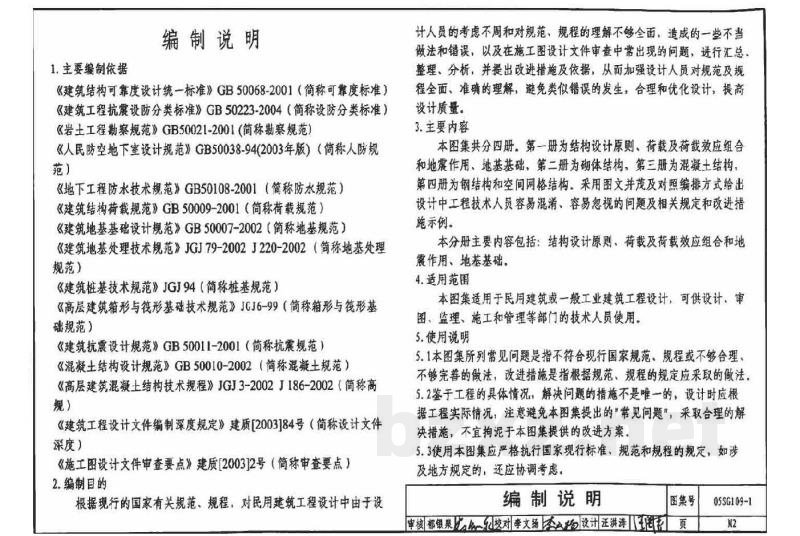

编制说明
1. 主要编制依据
《建筑结构可靠度设计统一标准》GB50068-2001
《建筑工程抗震设防分类标准》GB50223-2004
《岩土工程勘察规范》GB50021-2001
《人民防空地下室设计规范》GB50038-94（2003年版）
《地下工程防水技术规范》GB50108-2001
《建筑结构荷载规范》GB50009-2001
《建筑地基基础设计规范》GB50007-2002
《建筑地基处理技术规范》JGJ79-2002
《建筑桩基技术规范》JGJ94
《高层建筑箱形与筏形基础技术规范》JCJ6-99
《建筑抗震设计规苑》GB50011-2001
《混凝土结构设计规范》GB50010-2002
《高层建筑混凝土结构技术规程》JGJ3-2002
《建筑工程设计文件编制深度规定》建质〔2003〕84号
《施工图设计文件审查要点》建质〔2003〕2号

2. 编制目的
根据现行的国家有关规范、规程，对民用建筑工程设计中由于设计人员考虑不周、对规范规程理解不够全面而造成的不当做法和错误，以及在施工图设计文件审查中常出现的问题进行汇总整理与分析，并提出改进措施及依据，从而加强设计人员对规范及规程的全面、准确理解，避免错误发生，优化设计并提高设计质量。

3. 主要内容
本图集共分四册。第一册为结构设计原则、荷载及荷载效应组合和地震作用、地基基础；第二册为砌体结构；第三册为混凝土结构；第四册为钢结构和空间网格结构。采用图文并茂的方式给出设计中工程技术人员容易混淆、容易忽视的问题及相关规定和改进措施示例。

4. 适用范围
本图集适用于民用建筑或一般工业建筑工程设计，可供设计、审图、监理、施工和管理等部门的技术人员使用。

5. 使用说明
5.1 “常见问题”是指不符合现行国家规范、规程或不够合理、不够完善的做法；“改进措施”是指根据规范、规程规定应采取的做法。
5.2 鉴于工程的具体情况，解决问题的措施不是唯一的，设计时应根据工程实际情况采取合理措施，不宜拘泥于本图集提供的改进方案。
5.3 使用本图集应严格执行国家现行标准、规范和规程的规定。

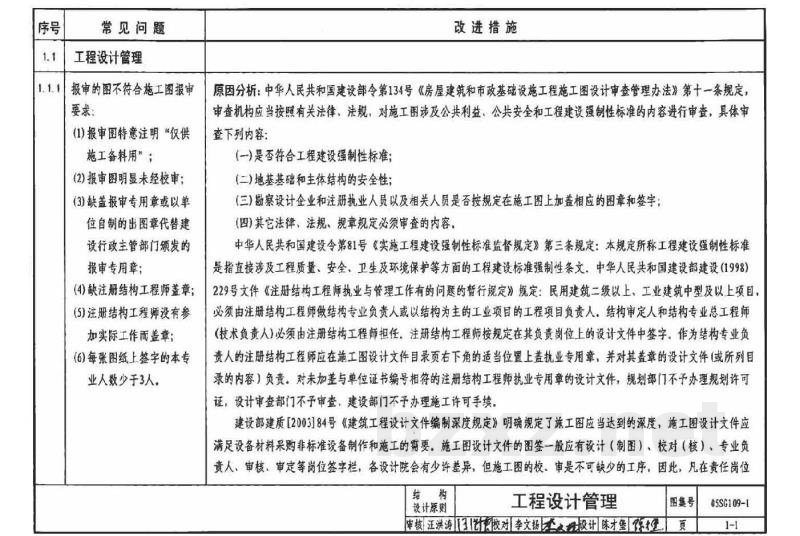

1.1 工程设计管理
常见问题：
(1) 报审图不符合施工图报审要求，如：特意注明“仅供施工备料用”；
(2) 报审图明显未经校审；
(3) 缺少报审专用章，或以单位自制的出图章代替建设行政主管部门颁发的报审专用章；
(4) 缺少注册结构工程师盖章；
(5) 注册结构工程师没有参与实际工作而盖章；
(6) 每张图纸上签字的本专业人数少于3人。
改进措施：
根据《房屋建筑和市政基础设施工程施工图设计审查管理办法》第十一条规定，审查机构应当对工程建设强制性标准、地基基础和主体结构的安全性、以及勘察设计企业和注册执业人员是否按规定在施工图上加盖相应图章和签字进行审查。根据《注册结构工程师执业与管理工作的暂行规定》，民用建筑二级以上、工业建筑中型及以上项目，必须由注册结构工程师担任结构专业负责人，且结构审定人和结构专业总工程师必须由注册结构工程师担任。注册结构工程师应按规定在设计文件中签字、盖章，并对盖章的设计文件负责。

1.1.2 常见问题：设计文件中作为设计依据和质量验收应遵循的工程建设标准的名称、编号与版本有误（如：依据的标准已作废或无效；未指明具体的依据规范名称及版本等）。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

SG109-1～4：民用建筑工程设计常见问题分析及图示－结构专业（2005年合订本）
05SG109-1：民用建筑工程设计常见问题分析及图示（结构设计原则、荷载及荷载效应组合和地震作用、地基基础）
目录编制说明
1 结构设计原则
1.1工程设计管理
1.2建筑抗震设计原则
2 荷载及荷载效应组合和地震作用
2.1楼、屋面荷载取值
2.2雪荷载取值
2.3风荷载取值
2.4荷载效应组合
2.5地震作用
3 地基基础
3.1勘察报告应用
3.2地基处理
3.3地基和基础计算
3.4天然地基基础设计
3.5桩基础
3.6地下室设计
05SG109-2：民用建筑工程设计常见问题分析及图示（砌体结构）
目录
编制说明
砌体结构
1.1材料选用
1.2结构布置
1.3结构分析与计算
1.4多层砖房的抗震构造措施
1.5多层混凝土小型空心砌块房屋的抗震构造措施
1.6底部框架抗震墙房屋的抗震构造措施
1.7内框架房屋的抗震构造措施
05SG109-3：民用建筑工程设计常见问题分析及图示（混凝土结构）
目录 编制说明
1 材料选用
1.1耐久性要求
1.2混凝土强度等级
1.3钢筋选用及代换
2 结构布置
2.1结构体系及构件布置
2.2楼（屋）盖结构
2.3变形缝及后浇带设置
3 结构计算与分析
3.1计算书内容
3.2计算程序及计算模型
3.3计算内容及参数设置
3.4计算结果分析与应用
4 楼板
4.1楼板荷载及计算
4.2楼板配筋及构造
4.3特殊部位楼板加强措施
5 梁
5.1梁的计算
5.2梁的配筋构造
5.3框支梁
5.4宽扁梁
6 柱
6.1柱的计算
6.2柱的配筋构造
7 框架梁柱节点
框架梁柱节点
8 剪力墙
剪力墙
8.1剪力墙的计算
8.2剪力墙底部加强部位
8.3剪力墙厚度及截面高度
8.4翼墙、端柱、暗梁及连梁
8.5剪力墙边缘构件
8.6剪力墙配筋构造
9 其他
其他
05SG109-4：民用建筑工程设计常见问题分析及图示（钢结构和空间网格结构）
目录 编制说明
1 钢结构设计规定
1.1基本设计规定
1.2构件计算
1.3连接计算
1.4构造要求
2 冷弯薄壁型钢结构
2.1基本设计规定
2.2构件计算
2.3构造要求
3 门式刚架轻型房屋钢结构
3.1基本设计规定
3.2支撑体系
3.3设计计算
3.4构造要求
4 高层民用建筑钢结构
4.1基本设计规定
4.2构件设计
4.3节点设计
4.4组合楼板设计
5 空间网格结构
5.1材料选用
5.2结构选型
5.3设计计算
5.4杆件
5.5节点设计
