16G116-1 装配式混凝土结构预制构件选用目录（一）

本图集为建筑产业现代化国家建筑标准设计专项编制项目，主要适用于装配式混凝土剪力墙结构住宅的构件设计。 本图集以15G365-1《预制混凝土剪力墙外墙板》、15G365-2《预制混凝土剪力墙内墙板》、15G366-1 《桁架钢筋混凝土叠合板（60mm厚底板）》、15G367-1《预制钢筋混凝土板式楼梯》、15G368-1《预制钢筋混凝土阳台板、空调板及女儿墙》为基础进行编制，内容根据构件在工程使用中遇到的不同情况进行了扩展，涵盖简化选用、调整选用、补充设计、生产及施工相关预埋件设计四个方面。 图集的编制目的一是简化设计选用所需要翻阅的图纸量；二是针对构件周边参数发生变化的情况，提供调整选用的原则及简单示例；三是针对第一批图集构件，设计可能需要的一些相关构件、构造进行补充；四是针对第一批图集中没有涉及到的生产、施工所用埋件，提供不同生产、施工方式下，构件所应增设的埋件以及埋件设计的原则。本目录在第一批五本构件图集的基础上进行了简化、补充及提升，一方面可提高设计人员工作效率；另一方面提供的调整选用方法、补充设计方法、不同生产及施工方法下构件的补充埋件设计等，可使得设计人员在构件设计时拓宽设计思路，了解到生产及施工的需求，进一步做好构件的设计工作。图集可供设计人员使用，生产和施工人员可参考使用。

国家建筑标准设计图集 16G116-1
装配式混凝土结构预制构件选用目录（一）

批准部门：中华人民共和国住房和城乡建设部
组织编制：中国建筑标准设计研究院有限公司
出版社：中国计划出版社
实行日期：2016年3月1日
统一编号：GJBT-1377

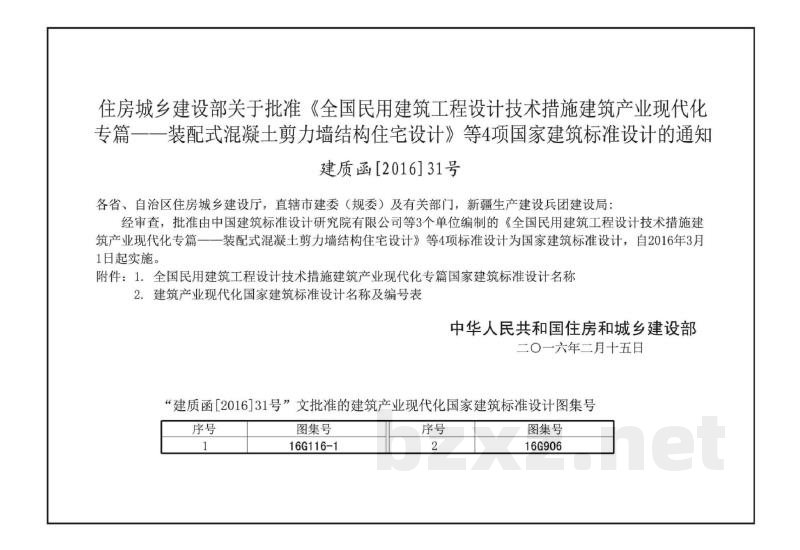

【批准通知】
建质函[2016]31号：关于批准《全国民用建筑工程设计技术措施建筑产业现代化专篇——装配式混凝土剪力墙结构住宅设计》等4项国家建筑标准设计的通知。经审查，批准由中国建筑标准设计研究院有限公司等3个单位编制的上述标准设计为国家建筑标准设计，自2016年3月1日起实施。

【目录】
1. 总说明
2. 楼梯选用表
3. 预制混凝土剪力墙外墙板
4. 预制混凝土剪力墙内墙板
5. 桁架钢筋混凝土叠合板（60mm厚底板）
6. 预制钢筋混凝土板式楼梯
7. 预制钢筋混凝土阳台板、空调板及女儿墙

【1 编制依据】
1.1 本图集根据中华人民共和国住房和城乡建设部建质函[2014]296号“住房城乡建设部关于印发建筑产业现代化国家建筑标准设计专项编制工作计划（第二批）的通知”进行编制。
1.2 设计所依据的规范：
- 《装配式混凝土结构技术规程》 JGJ1-2014
- 《混凝土结构设计规范》（2015年版） GB50010-2010
- 《建筑抗震设计规范》（2016年版） GB50011-2010
- 《钢结构设计规范》 GB50017-2003
- 《混凝土结构工程施工质量验收规范》 CB50204-2015
- 《混凝土结构工程施工规范》 GB50666-2011
- 《建筑模数协调标准》 GB/T50002-2013
- 《建筑结构制图标准》 GB/T50105-2010
- 《房屋建筑制图统一标准》 GB/T50001-2010
- 《高层建筑混凝土结构技术规程》 GB50105-2010

【2 配套图集】
- 《装配式混凝土结构住宅建筑设计示例（剪力墙结构）》 15J939-1
- 《装配式混凝土结构表示方法及示例（剪力墙结构）》 15G107-1
- 《装配式混凝土结构连接节点构造（楼盖和楼梯）》 15G310-1
- 《装配式混凝土结构连接节点构造（剪力墙）》 15G310-2
- 《预制混凝土剪力墙外墙板》 15G365-1
- 《预制混凝土剪力墙内墙板》 15G365-2
- 《桁架钢筋混凝土叠合板（60mm厚底板）》 15G366-1
- 《预制钢筋混凝土板式楼梯》 15G367-1
- 《预制钢筋混凝土阳台板、空调板及女儿墙》 15G368-1

本图集以上述15G系列图集为基础进行编制，并根据构件在工程使用中遇到的不同情况进行了扩展，主要内容包括：
3.1 简化选用部分：归纳总结构件设计选用必需的内容，方便设计人员快捷选用。
3.2 调整选用部分：针对构件周边参数变化的情况，提供调整选用的原则及示例。
3.3 补充设计部分：针对构件选用中可能涉及的相关构件、构造进行补充设计。
3.4 生产及施工相关预理件设计部分：提供不同生产、施工方式下构件应增设的构件设计原则。

【4 适用范围】
4.1 本图集主要适用于抗震设防烈度为6~8度地区装配整体式剪力墙住宅建筑的构件设计。
4.2 装配整体式剪力墙住宅其结构应具有较好的规则性。
4.3 外墙板为非组合型承重预制混凝土夹心保温外墙板，外叶墙板作为荷载通过拉结件与承重内叶墙板相连。

【5 使用方法】
5.1 本图集与第2条中配套图集配合使用，构件选用应满足相应图集中的适用范围及技术要求。
5.2 预制构件设计应了解实际的生产方式，施工工艺，选择合理构造做法，在保证结构安全性的基础上，考虑生产、施工的方便性。
5.3 施工图设计中应充分考虑预制构件外伸钢筋型式、后连接区段节点附加钢筋等相关因素对施工工序的影响。
5.4 本图集未尽事宜，应在具体设计中补充。
5.5 本图集未注明尺寸单位，除标高为米（m）外，其余均为毫米（mm）。

【6 预制混凝土剪力墙外墙板】
1. 概述
15G365-1《预制混凝土剪力墙外墙板》图集为非组合型预制混凝土剪力墙夹心保温外墙板构件图，由外叶墙板、保温层、内叶承重墙板组成。包含五类墙板：无洞口、带一个窗洞（高窗台和矮窗台）、带两个窗洞、带一个门洞墙板。
15G365-1不适用于高层剪力墙结构住宅的地下室、底部加强部位及相邻上一层、顶层剪力墙。

2. 编号原则
预制外墙板类型（WQxx）：
- WQ：预制外墙板标志
- WQC1、WQC2、WQM：预制外墙板类型
- XX：标志宽度、建筑层高（以dm计)
- XXXX：门窗洞口宽度和高度（以dm计)

表A.1 墙板编号示例表
- 无门窗外墙：标志宽度 2400mm，层高 2800mm，编号示例 WO-2428
- 一个窗洞外墙（高窗台）：标志宽度 3300mm，层高 2800mm，编号示例 WQC1-3328-1514
- 一个窗洞外墙（矮窗台）：标志宽度 3300mm，层高 2900mm，编号示例 WQC2-3329-1517
- 两个窗洞外墙：标志宽度 4800mm，层高 3000mm，编号示例 WQC2-4830-0615-1515
- 一个门洞外墙：标志宽度 3600mm，层高 2800mm，编号示例 WQM-3628-1823
