13SG108-1 建筑结构设计规范应用图示（地基基础）

13SG108-1《建筑结构设计规范应用图示（地基基础）》国家建筑标准设计图集主要包括地质勘察和勘察报告、特殊土地基与处理、基坑支护、地基计算、浅基础、桩基础和地下室等七部分内容。适用于民用建筑或一般工业建筑的地质勘察、地基处理、基坑支护、地基基础设计、地下室结构设计等，可供设计、审图、监理、施工和管理部门的技术人员使用。本图集摘选了地基基础设计过程中可能遇到的一些重点和难点问题，以《建筑地基基础设计规范》GB 50007-2011为主线，结合《岩土勘察设计规范》GB 50021-2001（2009年版）、《高层建筑岩土工程勘察规程》JGJ 72-2004、《建筑地基处理技术规范》JGJ 79-2012、《建筑基坑支护技术规程》JGJ 120-2012、《建筑桩基设计规范》JGJ 94-2008等10本相关标准规范条文，以图文并茂的形式进行细化和分析，有助于设计、施工图审查、施工及监理人员准确理解并执行规范。

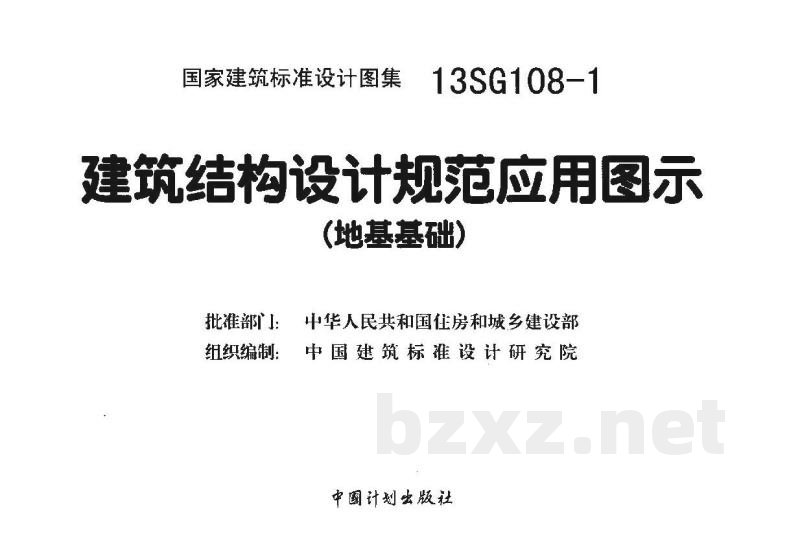

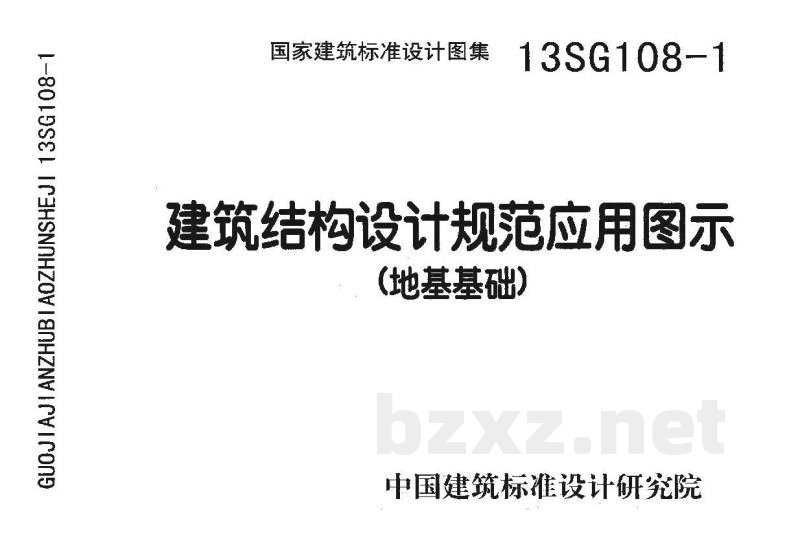

国家建筑标准设计图集 13SG108-1 建筑结构设计规范应用图示（地基基础）

批准部门：中华人民共和国住房和城乡建设部
组织编制：中国建筑标准设计研究院
出版单位：中国建筑工业出版社

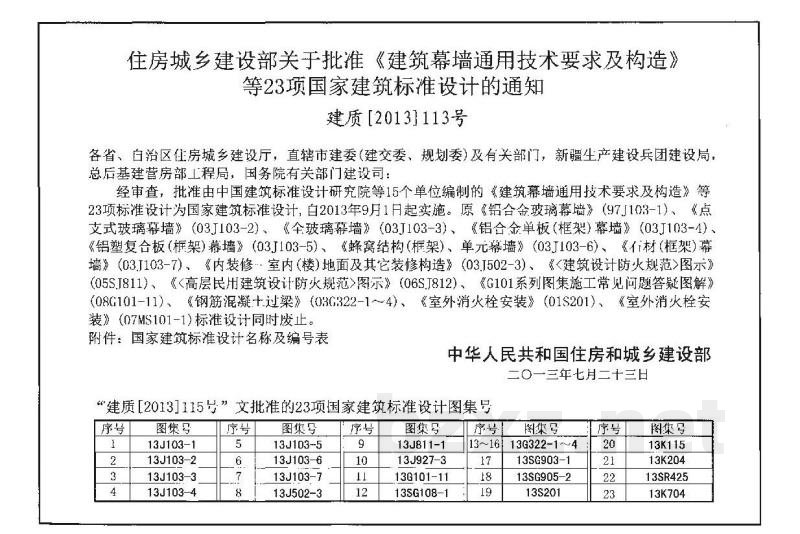

住房城乡建设部关于批准《建筑幕墙通用技术要求及构造》等23项国家建筑标准设计的通知（建质[2013]113号）

各省、自治区、直辖市住房城乡建设厅，直辖市建委（建交委、规划委）及有关部门，新疆生产建设兵团建设局、总后基建营房部工程局、国务院有关部门建设司：

经审查，批准由中国建筑标准设计研究院等15个单位编制的《建筑幕墙通用技术要求及构造》等23项标准设计为国家建筑标准设计，自2013年9月1日起实施。原《铅合金玻璃幕墙》（97J103-1）、《点支式玻璃幕墙》（03J103-2）、《全玻璃幕墙》（03J103-3）、《铝合金单板（框架）幕墙》（03J103-4）、《铝塑复合板（框架）幕墙》（03J103-5）、《蜂窝结构（框架）、单元幕墙》（03J103-6）、《铝材（框架）幕墙》（03J103-7）、《内装修·室内（楼）地面及其它装修构造》（03J502-3）、《建筑设计防火规范》图示（05SJ811）、《高层民用建筑设计防火规范》图示（06SJ812）、《G101系列图集施工常见问题答疑图解》（08G101-11）、《钢筋混凝土过梁》（03C322-1~4）、《室外消火栓安装》（01S201）、《室外消火栓安装》（07MS101-1）等标准设计同时废止。

附件：国家建筑标准设计名称及编号表
图集号序号：
13J103-1, 13J103-2, 13J103-3, 13J103-4, 13J103-5, 13J103-6, 13J103-7, 13J502-3, 13J811-1, 13J927-3, 13G101-11, 13SG108-1, 13G322-1~4, 13SG903-1, 13SG905-2, 13S201, 13K115, 13K204, 13SR425, 13K704

编制组负责人：
审查组组长：
审查组成员：
项目负责人：

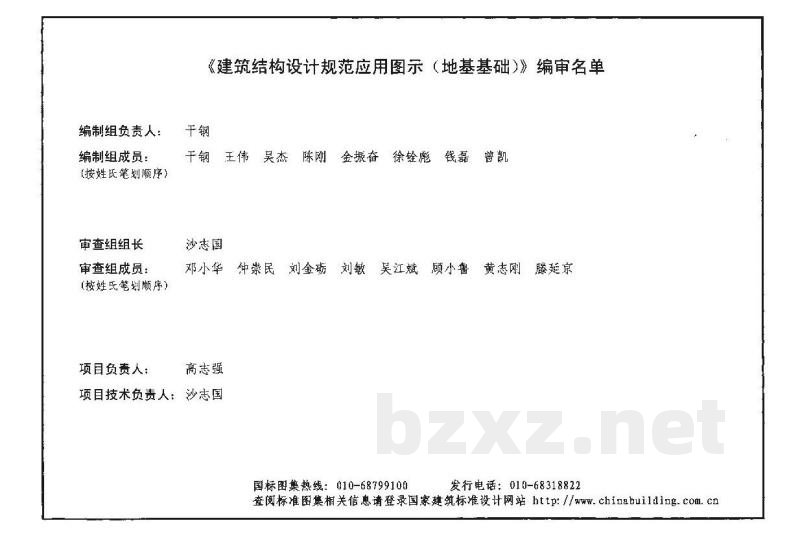

《建筑结构设计规范应用图示（地基基础）》编审名单：
干钢、王伟、吴杰、陈刚、金振奋、徐铨彪、钱磊、曾凯、沙志国、邓小华、仲崇民、刘金砺、刘敏、吴江斌、顾小鲁、黄志刚、藤延京、高志强
项目技术负责人：沙志国

实行日期：2013年9月1日

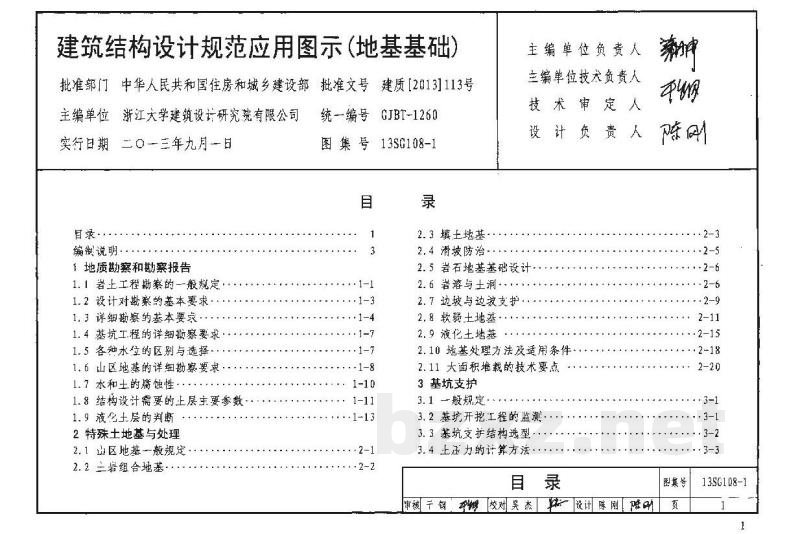

目录
1 地质勘察和勘察报告
1.1 岩土工程勘察的一般规定
1.2 设计对勘察的基本要求
1.3 详细勘察的基本要求
1.4 基坑工程的详细勘察要求
1.5 各种水位的区别与选择
1.6 山区地基的详细勘察要求
1.7 水和土的腐蚀性
1.8 结构设计需要的土层主要参数
1.9 液土层的判断
2 特殊土地基与处理
2.1 山区地基一般规定
2.2 三明治组合地基
2.3 填土地基
2.4 滑坡防治
2.5 岩石地基基础设计
2.6 岩溶与土洞
2.7 边坡与边支护
2.8 软弱土地基
2.9 液化土地基
2.10 地基处理方法及适用条件
2.11 大面积堆载的技术要点
3 基坑支护
3.1 一般规定
3.2 基坑开挖工程的监测
3.3 基坑支护结构选型
3.4 上压力的计算方法
3.5 抗剪强度指标
3.6 支护构件稳定性验算
3.7 支挡式结构
3.8 基坑底抗承压水稳定性及基坑渗流稳定性计算
4 地基计算
4.1 一般规定
4.2 地基基础设计的作用和抗力
4.3 地基基础的埋置深度
4.4 地基变形计算深度
4.5 软弱下卧层地基计算
4.6 建筑物的高度
4.7 变刚度调平设计
5 浅基础
5.1 各类浅基础的相关计算规定
5.2 无筋扩展基础的构造
5.3 扩展基础（柱下独立基础和台阶条形基础）
5.4 柱、桩钢筋在基础内的锚固构造
5.5 柱下条形基础
5.6 筏形基础
5.7 大体积混凝土
5.8 基础的防腐蚀措施
6 桩基础
6.1 一般规定
6.2 桩的选型与布置
6.3 桩的计算要求
6.4 桩基的构造要求
6.5 桩基承台的构造要求
6.6 桩端持力层的要求
6.7 灌注桩后注浆设计要点
6.8 斜屋面桩的构造处理
6.9 桩基础联系方式
6.10 软土地区中挤土桩的影响及处理方法
6.11 桩基的检测
6.12 桩的防腐蚀措施
7 地下室（非人防）
7.1 荷载作用
7.2 地下室抗浮
7.3 地下室外墙简化计算模型
7.4 防水混凝土结构一般规定
7.5 地下室外墙的构造措施
7.6 地下室板的构造要求
7.7 地下室的抗震等级
7.8 施工缝的构造要求
7.9 后浇带的构造要求
7.10 沉降缝

编制说明
1 编制依据
1.1 本图集根据住房和城乡建设部建质函[2011]82号“关于印发2011年国家建筑标准设计编制工作计划的通知”进行编制。
1.2 本图集编制依据下列国家标准规范：
- 《建筑地基基础设计规范》 GB 50007-2011
- 《建筑抗震设计规范》 GB 50011-2010
- 《岩土工程勘察规范》 GB 50021-2001（2009年版）
- 《商业建筑岩土工程勘察规程》 JGJ 72-2004
- 《混凝土结构设计规范》 GB 50010-2010
- 《建筑桩基设计规范》 JGJ 94-2008
- 《建筑地基处理技术规范》 JGJ 79-2012
- 《建筑基坑支护技术规程》 JGJ 120-2012
- 《地下工程防水技术规范》 GB 50330-2002
- 《建筑基桩检测技术规范》 GB 50046-2008
- 《建筑边坡工程技术规范》 GB 50108-2001
- 《工业建筑防腐蚀设计规范》 JGJ 106-2003
当依据的标准规范进行修订或有新的标准规范出版实施时，应对本图集相关内容进行复核后选用。

2 适用范围
2.1 本图集适用于民用建筑或一般工业建筑工程的地质勘察，也可供施工图审查、监理、施工和管理等部门的技术人员使用。
2.2 选用本图集时，尚应符合现行国家及当地标准的规定。

3 编制内容
3.1 本图集以《建筑地基基础设计规范》GB 50007-2011为主线，结合《岩土勘察设计规范》GB 50021-2001（2009年版）、《商业建筑岩土工程勘察规程》JGJ 72-2004、《建筑地基处理技术规范》JGJ 79-2012、《建筑基坑支护技术规程》JGJ 120-2012、《建筑桩基设计规范》JGJ 94-2008等相关标准规范条文，针对地基基础设计过程中可能遇到的一些重点和难点问题，以图表及文字说明的形式对其加以释义。
3.2 本图集共分为地质勘察和勘察报告、特殊土地基处理、基坑支护、地基计算、各类天然基础、桩基础和地下室等7部分内容。

4 其他说明
4.1 本图集尺寸以毫米（mm）为单位，标尺以米（m）为单位；
4.2 本图集后述规范不再注明年号。

1 地质勘察和勘察报告
1.1 岩土工程勘察的一般规定
1.1.1 岩土工程勘察等级
高层建筑（包括超高层建筑和高耸构筑物）的岩土工程各项建设工程在设计和施工之前，必须按基本建设程序进行岩土工程勘察。
岩土工程勘察等级在工程重要性等级、场地复杂程度等级和地基复杂程度等级基础上划分如下：

表1.1.1 岩土工程勘察等级
等级 | 细化标准
甲级 | 在工程重要性等级、场地复杂程度等级和地基复杂程度等级中，有一项或多项为一级
乙级 | 根据工程重要性等级、场地复杂程度等级和地基复杂程度等级确定为乙级
丙级 | 工程重要性等级、场地复杂程度等级和地基复杂程度等级均不为甲级和乙级
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。
