13SG121-2 施工图结构设计总说明（多层砌体房屋和底部框架砌体房屋）

13SG121-2《施工图结构设计总说明（多层砌体房屋和底部框架砌体房屋）》国家建筑标准设计图集适用于非抗震和抗震设防烈度为6～9度地区的多层砌体房屋、非抗震和抗震设防烈度为6～8度地区（8度指8度0.2g的地区）的底部框架-抗震墙砌体房屋及非结构构件的施工图总说明的编制。 本图集主要内容为多层砌体和底部框架房屋的结构施工图设计总说明的编制格式和编制内容，包括工程概况、设计依据、工程主要技术指标、材料要求、结构构件和非结构构件的构造措施及施工要求等内容。结构设计人员可参考本图集的格式进行具体工程施工图总说明的编写，方便施工图审查人员、施工人员及监理人员更好地理解设计人员的设计意图，保证工程质量。

国家建筑标准设计图集 13SG121-2 施工图结构设计总说明（多层砌体房屋和底部框架砌体房屋）

批准部门：中华人民共和国住房和城乡建设部
组织编制：中国建筑标准设计研究院、中国计划出版社
实行日期：二〇一三年七月一日

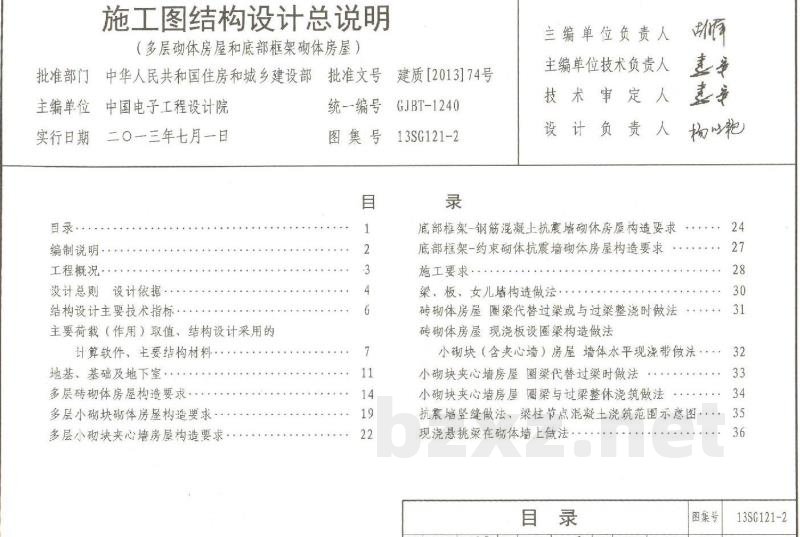

目录
1. 编制说明
2. 工程概况
3. 设计总则
4. 设计依据
5. 结构设计主要技术指标
6. 主要荷载（作用）取值
7. 结构设计采用的计算软件
8. 主要结构材料
9. 地基、基础及地下室
10. 多层砖砌体房屋构造要求
11. 多层小砌块砌体房屋构造要求
12. 多层小砌块夹心墙房屋构造要求
13. 底部框架-钢筋混凝土抗震墙砌体房屋构造要求
14. 底部框架-约束砌体抗震墙砌体房屋构造要求
15. 梁、板、女儿墙构造做法
16. 砖砌体房屋圈梁代替过梁或与过梁整浇时做法
17. 砖砌体房屋现浇板设圈梁构造做法
18. 小砌块（含夹心墙）房屋墙体水平现浇带做法
19. 小砌块夹心墙房屋圈梁代替过梁时做法
20. 小砌块夹心墙房屋圈梁与过梁整体浇筑做法
21. 抗震墙竖缝做法、梁柱节点混凝土浇筑范围示意图
22. 现浇悬挑梁在础体墙上做法

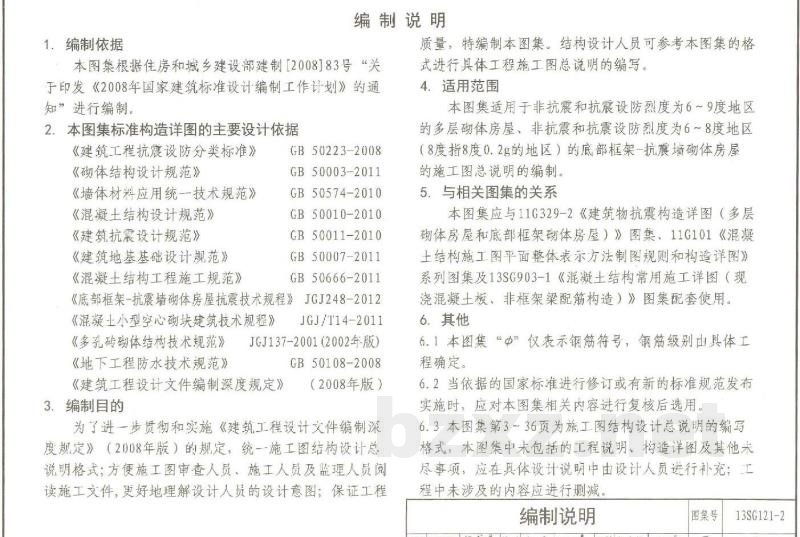

1. 编制说明
1.1 编制依据
本图集根据住房和城乡建设部建制[2008]83号《关于印发〈2008年国家建筑标准设计编制工作计划〉的通知》进行编制。
1.2 本图集标准构造详图的主要设计依据
包括：《建筑工程抗震设防分类标准》（GB50223-2008）、《砌体结构设计规范》（GB50003-2011）、《墙体材料应用统一技术规范》（GB50574-2010）、《混凝土结构设计规范》（GB50010-2010）、《建筑抗震设计规范》（GB50011-2010）、《建筑地基基础设计规范》（GB50007-2011）、《混凝土结构工程施工规范》（GB50666-2011）、《底部框架-抗震墙砌体房屋抗震技术规程》（JGJ248-2012）、《混凝土小型空心砌块建筑技术规程》（JGJ/T14-2011）、《多孔砖础体结构技术规范》（JGJ137-2001）、《地下工程防水技术规范》（GB50108-2008）、《建筑工程设计文件编制深度规定》（GB50008-2011）等。
1.3 编制目的
为了进一步贯彻和实施《建筑工程设计文件编制深度规定》（2008年版）的规定，统一施工图结构设计总说明格式，方便施工图审查人员、施工人员及监理人员阅读施工文件，更好地理解设计人员的设计意图，保证工程按设计进行具体工程施工图总说明的编写。
1.4 适用范围
本图集适用于非抗震和抗震设防烈度为6~9度地区的多层砌体房屋，非抗震和抗震设防烈度为6~8度地区（8度指8度0.2g的地区）的底部框架-抗震墙砌体房屋的施工图总说明的编制。
1.5 与相关图集的关系
本图集应与11G329-2《建筑物抗震构造详图（多层砌体房屋和底部框架砌体房屋）》图集、11G101《混凝土结构施工图平面整体表示方法制图规则和构造详图》系列图集及13SG903-1《混凝土结构常用施工详图（现浇混凝土板、非框架梁配筋构造）》图集配套使用。
1.6 其他
6.1 本图集“中”仅表示钢筋符号，钢筋级别由具体工程确定。
6.2 当依据的国家标准进行修订或有新的标准规范发布实施时，应对本图集相关内容进行复核后选用。
6.3 本图集第3—36项为施工图结构设计总说明的编写格式，本图集中未包括的工程说明、构造详图及其他未尽事项，应在具体设计说明中由设计人员进行补充；工程中未涉及的内容应进行删减。

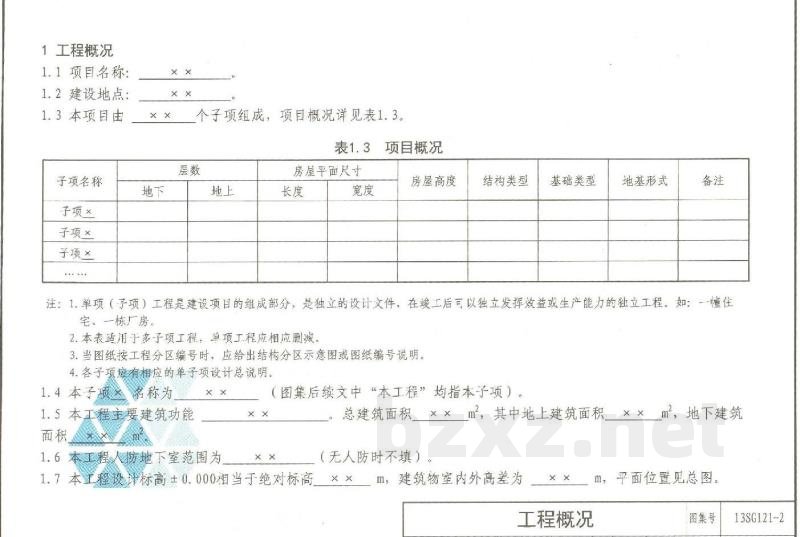

2. 工程概况
2.1 项目名称：
2.2 建设地点：
2.3 项目组成：本项目由...子项组成，项目概况详见表1.3。
2.4 项目概况表：
项目名称：
| 层数 | 地下 | 地上 | 房屋平面尺寸（长/宽） | 房屋高度 | 结构类型 | 基础类型 | 地基形式 | 备注 |
| :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- |
| | | | | | | | | |
注：
1.单项（子项）工程是建设项目的组成部分，是独立的设计文件。
2.本表适用于各子项工程，单项工程应相应删减。
3.当图纸按工程分区编号时，应给出结构分区示意图或图纸编号说明。
4.各子项应有相应的设计总说明。
2.5 本子项名称：
2.6 本工程主要建筑功能：
2.7 面积：
2.8 本工程地下室范围：
2.9 设计标高：本工程设计标高±0.000相当于绝对标高；总建筑面积：xx m2，其中地上建筑面积：xx m2，地下建筑（无人防时不填）：xx m2。建筑物室内外高差为：xx m。

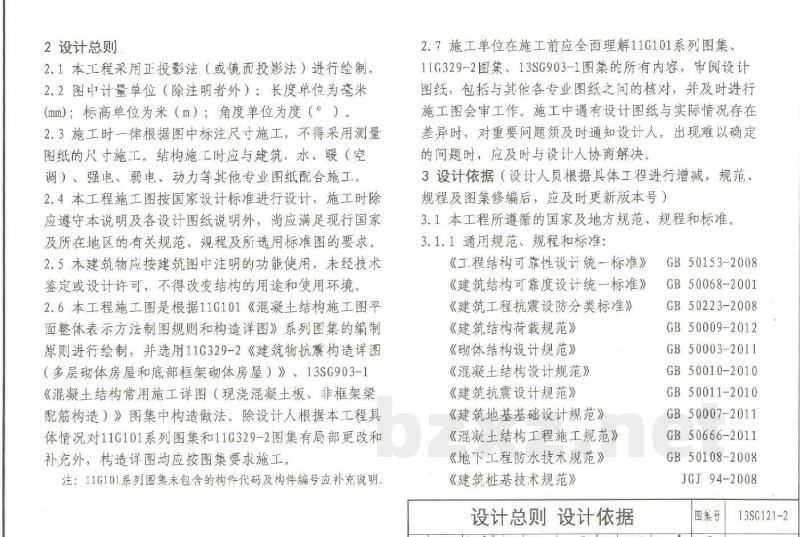

3. 设计总则
3.1 本工程采用正投影法（或镜面投影法）进行绘制。
3.2 图中计量单位（除注明者外）：长度单位为毫米(mm)；标高单位为米(m)；角度单位为度(°)。
3.3 施工要求：施工时一律根据图中标注尺寸施工，不得采用测量图纸的尺寸施工。结构施工时应与建筑、水、暖（空调）、强电、弱电、动力等其他专业图纸配合施工。
3.4 设计标准：本工程施工图按国家设计标准进行设计，施工时除应遵守本说明及各设计图纸说明外，尚应满足现行国家及所在地区的有关规范、规程及所选用标准图的要求。
3.5 用途限制：本建筑物应按建筑图中注明的功能使用，未经技术鉴定或设计许可，不得改变结构的用途和使用环境。
3.6 绘图依据：本工程施工图是根据11G101《混凝土结构施工图平面整体表示方法制图规则和构造详图》系列图集的原则进行绘制，并选用11G329-2《建筑物抗震构造详图（多层砌体房屋和底部框架砌体房屋）》、13SG903-1《混凝土结构常用施工详图（现浇混凝土板、非框架梁配筋构造）》图集中的构造做法。
3.7 施工单位职责：施工单位在施工前应全面理解相关图集内容，审阅设计图纸，并及时进行施工图会审。施工中遇有设计图纸与实际情况差异时，应及时通知设计人。

4. 设计依据
4.1 本工程遵循的国家及地方规范、规程和标准
4.1.1 通用规范、规程和标准：
《工程结构可靠性设计统一标准》（GB50153-2008）、《建筑结构可靠度设计统一标准》（GB50068-2001）、《建筑工程抗震设防分类标准》（GB50223-2008）、《建筑结构荷载规范》（GB50009-2012）、《砌体结构设计规范》（GB50003-2011）、《混凝土结构设计规范》（GB50010-2010）、《建筑抗震设计规范》（GB50011-2010）、《建筑地基基础设计规范》（GB50007-2011）、《混凝土结构工程施工规范》（GB50666-2011）、《底部框架-抗震墙砌体房屋抗震技术规程》（JGJ248-2012）、《混凝土小型空心砌块建筑技术规程》（JGJ/T14-2011）、《多孔砖础体结构技术规范》（GB50108-2008）、《地下工程防水技术规范》（GB50108-2008）等。
4.1.2 人防工程：《人民防空地下室设计规范》。
4.1.3 地方标准：xxx
4.1.4 其他：《混凝土外加剂应用技术规范》、《混凝土结构耐久性设计规范》、《建筑边坡工程技术规范》、《钢筋焊接及验收规程》、《钢筋机械连接技术规程》等。
4.2 本工程初步设计审批意见：
4.3 岩土工程勘察报告：
4.4 本工程试桩报告：
4.5 本工程抗浮设防水位分析论证报告：
4.6 本工程场地地震安全性评价报告及批复文件：
4.7 本工程人防审批意见：
4.8 建设单位提出的与结构有关的符合国家标准、法规的设计任务书。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

13SG121-2：施工图结构设计总说明（多层砌体房屋和底部框架砌体房屋）
目录
编制说明
工程概况
设计总则 设计依据
结构设计主要技术指标
主要荷载(作用)取值、结构设计采用的计算软件、主要结构材料
地基、基础及地下室
多层砖砌体房屋构造要求
多层小砌块房屋构造要求
多层小砌块夹心墙房屋构造要求
底部框架-钢筋混凝土抗震墙砌体房屋构造要求
底部框架-约束砌体抗震墙砌体房屋构造要求
施工要求
梁、板、女儿墙构造做法
砖砌体房屋 圈梁代替过梁或与过梁整浇时做法
砖砌体房屋 现浇板设圈梁构造做法小砌块(含夹心墙)房屋 墙体水平现浇带做法
小砌块夹心墙房屋 圈梁代替过梁时做法
小砌块夹心墙房屋 圈梁与过梁整体浇筑做法
抗震墙竖缝做法、梁柱节点混凝土浇筑范围示意图
现浇悬挑梁在砌体墙上做法
