18CS01 装配式箱泵一体化消防给水泵站选用及安装——MX智慧型泵站

本图集是以江苏铭星供水设备有限公司的MX智慧型装配式箱泵一体化消防给水泵站产品为依据编制的国家建筑标准设计参考图。适用于新建、扩建、改建的建设工程项目。图集内容主要包括：总说明、箱泵一体化消防泵站组合图、泵房配管系统图、泵房平面及剖面图、泵房尺寸选型表、泵站基础做法、配电系统框图、泵房防雷接地系统图和立式消防泵性能尺寸表等。图集条理清楚、选用方便、应用效果直观，能满足设计和施工的需要。

图集号：18CS01
名称：装配式箱泵一体化消防给水泵站选用及安装-MX智慧型泵站
编制单位：中国建筑标准设计研究院
出版单位：中国计划出版社
出版日期：2018年2月

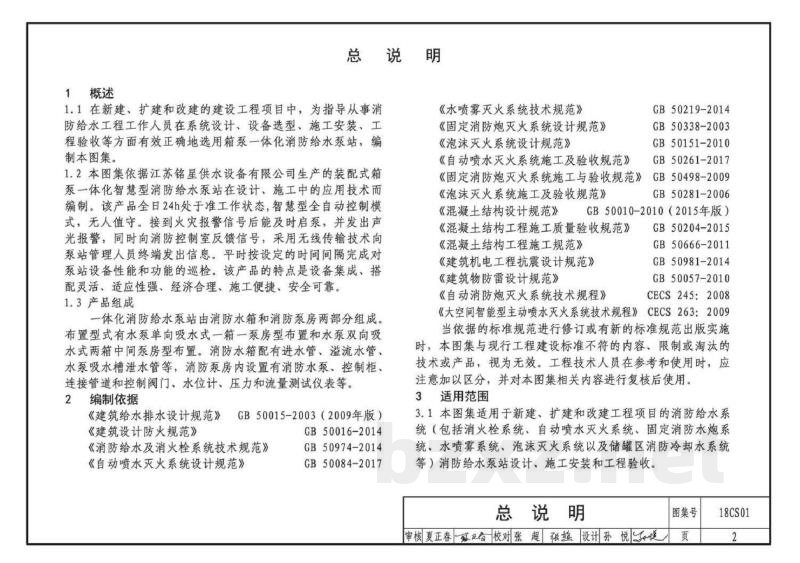

1 概述
1.1 在新建、扩建和改建的建设工程项目中，为指导从事消防给水工程工作人员在系统设计、设备选型、施工安装、工程验收等方面有效正确地选用箱泵一体化消防给水泵站，编制本图集。
1.2 本图集依据江苏铭星供水设备有限公司生产的装配式箱泵一体化智慧型消防给水泵站在设计、施工中的应用技术而编制。该产品全日24h处于准工作状态，采用智慧型全自动控制模式，无需人工值守。接到火灾报警信号后能及时启泵，并发出声光报警，同时向消防控制室反馈信号，并采用无线传输技术向泵站管理人员终端发出信息。该产品的特点是设备集成、搭配灵活、适应性强、经济合理、施工便捷、安全可靠。
1.3 产品组成：一体化消防给水泵站由消防水箱和消防泵房两部分组成。布置型式有水泵单向吸水式（一箱一泵房型布置）和水泵双向吸水式（两箱中间泵房型布置）。消防水箱配有进水管、溢流水管、水泵吸水槽泄水管等；消防泵房内设置有消防水泵、控制柜、连接管道和控制阀门、水位计、压力和流量测试仪表等。

2 编制依据
《建筑给水排水设计规范》GB50015-2003（2009年版）
《建筑设计防火规范》
《消防给水及消火栓系统技术规范》GB50974-2014
《自动喷水灭火系统设计规范》GB50016-2014
《水喷雾灭火系统技术规范》GB50981-2014
《固定消防炮灭火系统设计规范》
《泡沫灭火系统设计规范》
《自动喷水灭火系统施工及验收规范》GB50219-2014
《固定消防炮灭火系统施工与验收规范》GB50338-2003
《泡沫灭火系统施工与验收规范》GB50151-2010
《混凝土结构设计规范》GB50261-2017
《混凝土结构工程施工规范》GB50010-2010（2015年版）
《混凝土结构工程施工质量验收规范》
《建筑机电工程抗震设计规范》GB50057-2010
《建筑物防雷设计规范》
《自动消防炮灭火系统技术规程》CECS245:2008
《大空间智能型主动喷水灭火系统技术规程》CECS263:2009

3 适用范围
3.1 本图集适用于新建、扩建和改建工程项目的消防给水系统（包括消火栓系统、自动喷水灭火系统、固定消防水炮系统、水喷雾系统、泡沫灭火系统以及储罐区消防冷却水系统等）消防给水泵站的设计、施工安装和工程验收。
3.2 本图集适用于消防水箱容积水泵单向吸水小于等于1000m³、水泵双向吸水小于等于2000m³的消防给水泵站。若消防水箱容积超过此范围，需与厂方协商解决并进行专门制作。
3.3 本图集适用于8度及8度以下抗震设防烈度地区。若用于9度及9度以上抗震设防烈度地区，或在湿陷性黄土、膨胀土、可液化土、软土、不均匀土、有侵蚀性地下水、有高压缩性土层等特殊地区时，应按相应规范进行处理。

4 编制内容
包含总说明、立式消防泵消防水系统泵房平面图、剖面图、房尺寸选型表、泵房和水箱检修孔（门）、通风管和通气管、泵站基础图、泵房排污泵选型、泵房水泵电气回路控制原理图、防雷接地系统图以及立式消防泵性能尺寸表等。

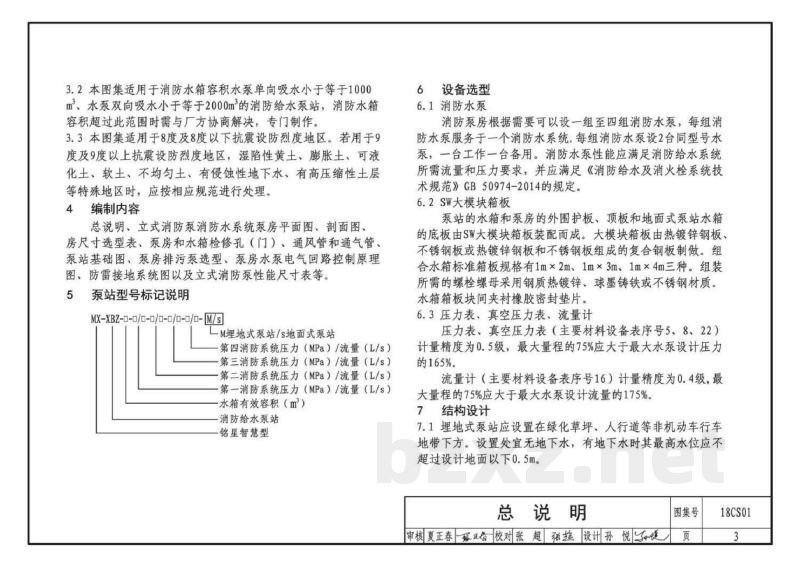

5 泵站型号标记说明
型号示例：MX-XBZ-0-0/0-0/0-0/0-0/0-M/sL
- MX：铭星智慧型
- XBZ：箱泵一体化
- 后续数字及字母含义：
- 第一至第四消防系统的压力（MPa）/流量（L/s）
- 水箱有效容积（m³)
- M/sL：表示埋地式泵站或地面式泵站

6 设备选型
6.1 消防水泵：消防泵房根据需要可以设一组至四组消防水泵，每组消防水泵服务于一个消防水系统。每组消防水泵设2台同型号水泵，一台工作一台备用。消防水泵性能应满足消防给水系统所需流量和压力要求，并应满足《消防给水及消火栓系统技术规范》GB50974-2014的规定。
6.2 SW大模块箱板：泵站的水箱和泵房的外围护板、顶板和地面式泵站水箱的底板由SW大模块箱板装配而成。大模块箱板由热镀锌钢板、不锈钢板或热镀锌钢板与不锈钢板组成的复合钢板制成。组合水箱标准箱板规格有1m×2m、1m×3m、1m×4m三种。组装所需的螺栓螺母采用钢质热镀锌、球墨铸铁或不锈钢材质。水箱箱板块间夹衬橡胶密封垫片。
6.3 仪表：压力表、真空压力表、流量计（主要材料设备表序号5、8、22、16）的计量精度要求：压力表精度为0.5级，最大量程的75%应大于最大水泵设计压力的165%；流量计精度为0.4级，最大量程的75%应大于最大水泵设计流量的175%。

7 结构设计
7.1 埋地式泵站应设置在绿化草坪、人行道等非机动车行车地带下方。设置处宜无地下水，有地下水时其最高水位应不超过设计地面以下0.5m。
7.2 埋地式泵站的覆土厚度ht宜取0.5m~1.5m。检修孔顶板应至少高出设计地面0.2m。
7.3 埋地式泵站的筏板基础和地面式泵站的支墩条形基础均应在原状土上施工，原状土的地基承载力特征值不宜小于100kPa。当为非原状土时，应对土层进行夯实处理，必要时应采用三七灰土夯实后，再进行泵站基础的浇筑施工。
7.4 对于8度及8度以下抗震设防烈度地区，地面式消防给水泵站箱体四周应设限位器固定，基础支墩应有钢筋与结构底板或楼板固定，符合现行国家标准《建筑机电工程抗震设计规范》GB50981-2014的相关规定。
7.5 泵站基础的尺寸、配筋应经结构专业人员计算后确定。基础采用抗渗混凝土，强度等级为C30，抗渗等级为P6，垫层采用C15混凝土。
7.6 大模块箱板除地面式泵站底板水箱吸水槽模块允许在工厂焊接成形并补做热镀锌防腐外，其余箱板必须在现场组装，均不得采用焊接工艺。埋地式泵站泵房钢结构需在现场用螺栓拼装，严禁焊接。
7.7 埋地式泵站大模块箱板与混凝土筏
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

18CS01

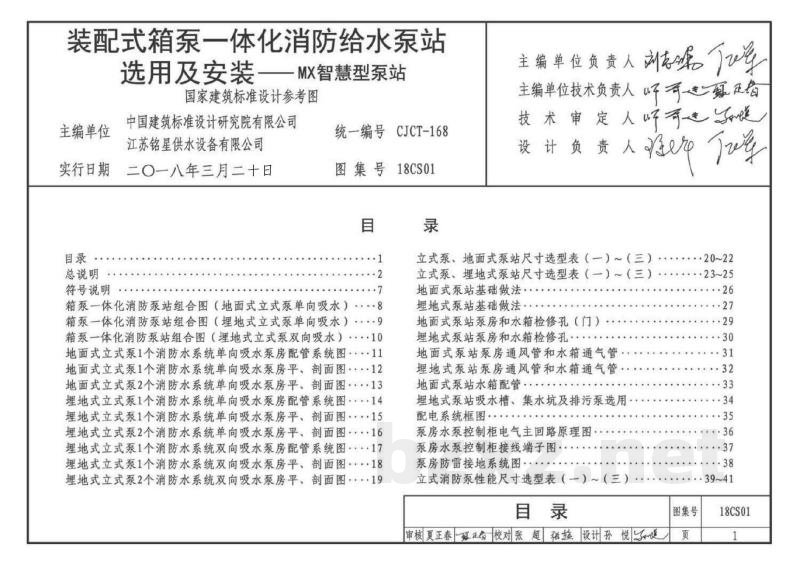

目录
总说明
符号说明
箱泵一体化消防泵站组合图（地面式立式泵单向吸水）
箱泵一体化消防泵站组合图（埋地式立式泵单向吸水）
箱泵一体化消防泵站组合图（埋地式立式泵双向吸水）
地面式立式泵1个消防水系统单向吸水泵房配管系统图
地面式立式泵1个消防水系统单向吸水泵房平、剖面图
地面式立式泵2个消防水系统单向吸水泵房平、剖面图
埋地式立式泵1个消防水系统单向吸水泵房配管系统图
埋地式立式泵1个消防水系统单向吸水泵房平、剖面图
埋地式立式泵2个消防水系统单向吸水泵房平、剖面图
埋地式立式泵1个消防水系统双向吸水泵房配管系统图
埋地式立式泵1个消防水系统双向吸水泵房平、剖面图
埋地式立式泵2个消防水系统双向吸水泵房平、剖面图
立式泵、地面式泵站尺寸选型表（一）~（三）
立式泵、埋地式泵站尺寸选型表（一）~（三）
地面式泵站基础做法
埋地式泵站基础做法
地面式泵站泵房和水箱检修孔（门）
埋地式泵站泵房和水箱检修孔
地面式泵站泵房通风管和水箱通气管
埋地式泵站泵房通风管和水箱通气管
地面式泵站水箱配管
埋地式泵站吸水槽、集水坑及排污泵选用
配电系统框图
泵房水泵控制柜电气主回路原理图
泵房水泵控制柜接线端子图
泵房防雷接地系统图
立式消防泵性能尺寸选型表（一）~（三）
