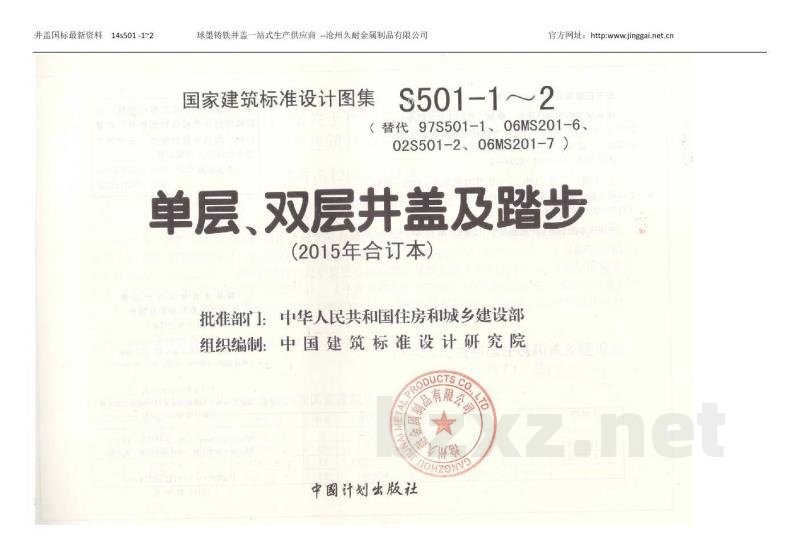

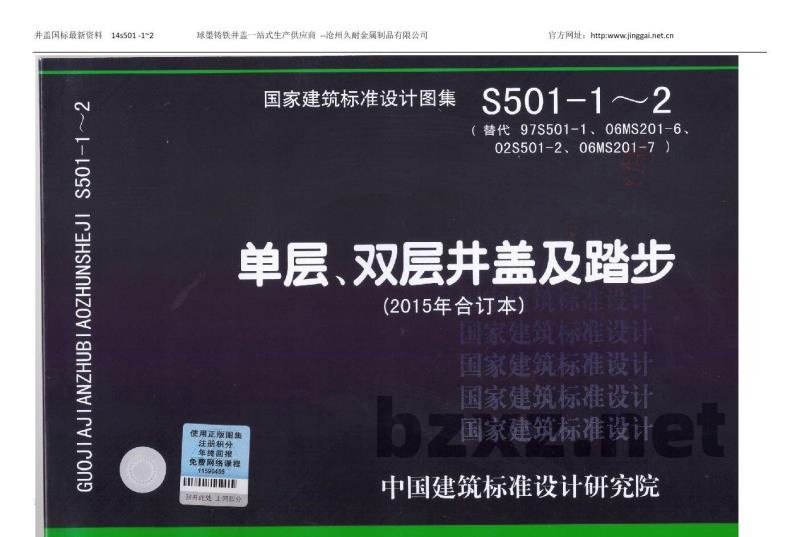

S501-1～2 单层、双层井盖及踏步（2015年合订本）

本图集适用于市政、建筑小区和厂区中地面车辆荷载不大于城-A级、?500～?900的埋地给水排水管道工程附属构筑物井口和出入口等的球墨铸铁单层井盖及踏步的选用和井口施工。本图集单层井盖及踏步适用于砖砌、钢筋混凝土、混凝土模块等刚性材料井筒，单层井盖亦适用于塑料井筒。主要内容包括：敷设在绿地内、铺装路面、沥青路面、混凝土路面等场所的球墨铸铁单层井盖的井座及井盖安装图、井座配筋图和铸铁踏步安装图及球墨铸铁井盖及井座典型外形图。本图集根据检查井盖国家产品标准对97S501-1《井盖及踏步》进行修编，取消了井盖加工图，增加了多种敷设场地球墨铸铁单层井盖的安装图，为满足广场等美观要求较高的敷设检查井盖场所，增加了装饰井盖安装图，更好地指导井盖安装的设计和施工。本图集适用于市政、建筑小区和厂区中地面荷载不大于城-A级、?500～?900有防护或保温要求的埋地给水排水管道工程附属构筑物井口和出入口等的双层井盖的选用和施工。本图集中子盖用于检查井盖有意外缺失风险时、检查井室有保温需要（用于给水管网）时和维护检修时。主要内容包括：玻璃钢子盖和钢格栅子盖的外形图及尺寸、双层井盖及保温井口安装图、木质保温井盖大样图等。本图集是对14S501-1《球墨铸铁单层井盖及踏步施工》的补充，应与之配套使用。

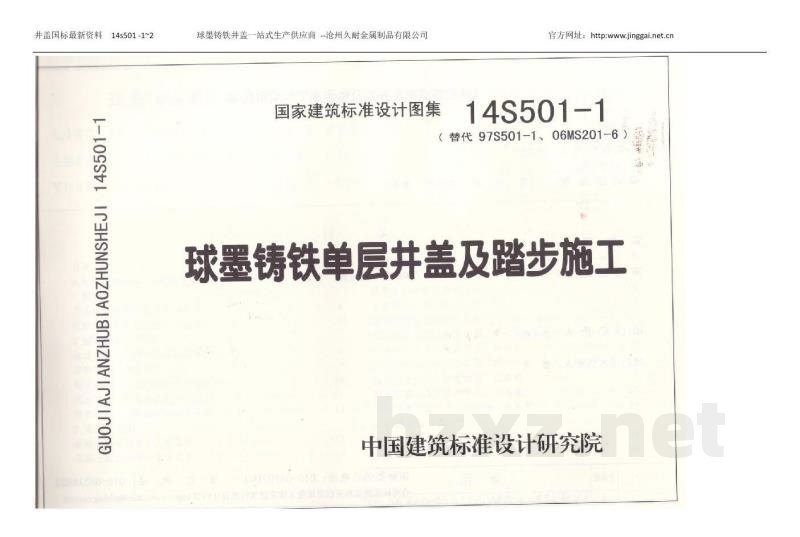

14S501-1 球墨铸铁单层井盖及踏步施工

批准部门：中华人民共和国住房和城乡建设部
组织编制：中国建筑标准设计研究院
实行日期：2015年1月1日

【文件背景】

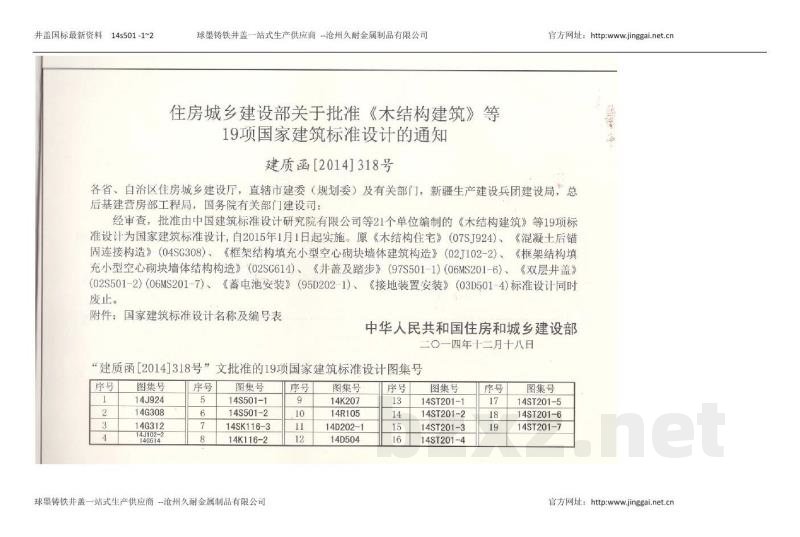

根据中华人民共和国住房和城乡建设部建质函[2014]318号通知，批准由中国建筑标准设计研究院有限公司等21个单位编制的《球墨铸铁单层井盖及踏步施工》（图集号：14S501-1）为国家建筑标准设计，自2015年1月1日起实施。本图集替代了原有的《井盖及踏步》（97S501-1/06MS201-6）及《双层井盖》（02S501-2/06MS201-7）等标准设计。

【目录概要】
1. 总说明
2. 绿地检查井盖安装
3. 铺装路面、广场检查井盖安装
4. 混凝土路面检查井盖安装
5. 沥青路面检查井盖安装
6. 特殊检查井盖（如塑料井筒等）
7. 典型产品（球墨铸铁井盖、井座、踏步典型外形图及安装图）

【总说明】
1. 设计依据
本图集根据《城镇给水排水技术规范》、《室外给水设计规范》、《建筑给水排水设计规范》、《建筑结构荷载规范》、《混凝土结构设计规范》、《检查井盖》（GB/T23858-2009）及《球墨铸铁件》（GB/T1348-2009）等相关国家标准及行业标准编制。

2. 适用范围
适用于市政、建筑小区和厂区中地面车辆荷载不大于A级，直径 $\Phi500 \sim \Phi900$ 的埋地给水排水管道工程附属构筑物井口和出入口等的球墨铸铁单层井盖及踏步的选用和井口施工。适用于砖砌、钢筋混凝土、混凝土模块等刚性材料井筒，亦适用于塑料井筒。

3. 检查井盖承载能力分级（按 GB/T23858-2009 规定）
根据应用场所不同，承载能力主要分为以下四种应用等级：
- A15级：适用于绿地（园林绿地、绿化带等区域）。
- B125级：适用于人行道、非机动车道、人行铺装广场。
- C250级：适用于支路、住宅小区、背街小巷、仅有轻型机动车行驶的区域、停车场及地下停车场。
- D400级：适用于快速路、主干路、次干路。

4. 技术要求
- 规格：检查井盖安装适用的井口尺寸 ($\Phi$) 分为 $\Phi500、\Phi600、\Phi700、\Phi800、\Phi900$ 五种。
- 材料：球墨铸铁应符合 GB/T1348-2009 规定。井盖应具备防盗、防坠落、防滑、防位移、防噪声、易开启等多功能要求。
- 标识：井盖中间空白处应填铸“给”、“污”、“雨”、“消”等功能标志。

5. 踏步要求
踏步材料应采用符合 GB/T1348-2009 规定的机械性能不低于 QT450-10 的球墨铸铁件制作。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

15S501-1
目录
总说明
1 绿地
绿地检查井盖安装图(一)
绿地检查井盖安装图(二)
2 铺装路面、广场
铺装路面、广场检查井盖安装图(一)
预制混凝土复合构件
铺装路面、广场检查井盖安装图(二)
铺装路面、广场检查井盖安装图(三)
铺装路面、广场检查井盖安装图(四)
3 混凝土路面
混凝土路面检查井盖安装图(一)
混凝土路面检查井盖安装图(二)
混凝土路面检查井盖安装钢筋表
4 沥青路面
沥青路面检查井盖安装图(一)
沥青路面检查井盖安装图(二)
沥青路面检查井盖安装图(三)
现浇混凝土承压圈模板图、配筋图
现浇混凝土承压圈钢筋表、材料表
沥青路面检查井盖安装图(四)
预制混凝土承压圈模板图、配筋图
预制混凝土承压圈钢筋表、材料表
预制挡圈及接口构件模板图、配筋图
5 特殊检查井盖
塑料井筒检查井盖安装图
预制混凝土承压圈模板图、配筋图
预制混凝土承压圈钢筋表、材料表
装饰检查井盖安装图
装饰检查井盖下座圈配筋图
防内水顶托检查井盖安装图
6 典型产品
球墨铸铁井盖典型外形图
球墨铸铁井座典型外形图
卡簧式球墨铸铁井盖典型外形图
倒承式球墨铸铁井座典型外形图
球墨铸铁踏步典型外形图
球墨铸铁踏步安装图
相关技术资料
附录 踏步检验标准
15S501-2
目录
总说明
玻璃钢子盖
钢格栅子盖
木制保温子盖
球墨铸铁子盖支座
玻璃钢子盖安装示意图
保温子盖、钢格栅子盖安装示意图
