S5(二) 给水排水标准图集 室外给水排水管道工程及附属设施(二)(2012年合订本)

本合订本包括：02S515《排水检查井》 　　本图集适用于雨水管道管径≤2000mm，管顶覆土深度≤4m；污水管道管径≤1500mm，管顶覆土深度≤6m之直线、转弯、90°三通、90°四通等情况下的市政、建筑小区、工业企业、民用建筑室外雨污水管道工程。主要内容包括圆形、矩形、扇形的砖砌、混凝土排水检查井，以及小方形井、跌水井、污水闸槽井、沉泥井、耐腐蚀检查井等构筑物做法。图集提供了完整的检查井施工图，施工时可直接选用。　　04S516《混凝土排水管道基础及接口》 　　本图集适用于开槽法施工采用沙石基础（土弧基础）、混凝土基础和顶进法施工（顶管）的室外埋地雨水、污水及合流等重力流无压混凝土排水管管道工程。主要内容包括圆形混凝土雨、污水排水管道的基础及接口的做法。图集对设计原则、选用条件、施工要求等也作了详细介绍，本图集在施工时可根据现场情况选用并按图施工。 　　04S520《埋地塑料排水管道施工》 　　本图集适用于市政、住宅小区、工业企业和民用建筑，管径系列范围为150mm～1200mm，管顶覆土深度≤8m，排入管道的水温不大于40℃，一般土质条件下的埋地塑料排水管道施工。主要内容包括PVC-U双壁波纹管、PVC-U加筋管、PVC-U平壁管、PVC-U钢塑复合管、双壁波纹管、PE缠绕结构壁管、PE钢塑复合管、钢带增强聚乙烯螺纹波纹管、增强聚丙烯模压管、玻璃纤维增强塑料夹砂管等管道的选用及埋地施工。施工时可直接选用。05S518 《 雨水口》　　本图集适用于非抗震设计、抗震设防烈度为8度及8度以下地区的室外排水工程。本图集雨水口适用于混凝土雨水管。主要内容包括砖砌雨水口铸铁井圈、砖砌雨水口混凝土井圈、预制混凝土装配式雨水口铸铁井圈、雨水口箅子及井圈。图集对雨水口的设计原则、施工要求也作了介绍，便于设计选用，并可直接按图施工。　　02(03)S515《排水检查井（2003年局部修改版）》 　　 本图集与02S515配合使用95(03)S517《排水管道出水口（2003年局部修改版）》 　　本图集与95S517配合使用95S517《排水管道出水口》 　　 本图集适用于八字式、一字式、门字式排水管道出水口做法。08SS523 《建筑小区塑料排水检查井》　　本图集是为了推广新技术（产品）而新编的国标图集。图集适用于建筑小区范围内埋地塑料排水管道外径不大于800mm、埋设深度不大于6m、不下井操作的塑料排水（雨、污水）检查井工程的设计、施工和维护保养。主要内容：图集中包括检查井、排出管汇合连接、跌水井、水封井、三种单箅雨水口和明沟雨水口等的内容。详细介绍了井座、井筒、配件、井盖等部件的设计选用和开挖、安装、回填等施工要求。图中分别编制了常用各种检查井的部件组合图；井盖、雨水口、基础及回填的施工图；各种部件的外形图及规格尺寸表；检查井力学计算例题及图表。上述内容可供设计人员选用，施工人员搭配和选购部件及指导施工。12S522 《混凝土模块式排水检查井》　　本图集适用于市政及工业与民用建筑室外无内压的圆形排水管道。雨水管道管径D＝200～2000mm，污水管道管径D=200～1500mm，检查井盖板以上设计覆土厚度在0.4～4.0m之间。结构抗震设防烈度不大于8度（0.2g、0.30g）。矩形井按有地下水及无地下水两种情况设计，其余均按有地下水设计。　　主要内容包括：Φ700～Φ1500mm圆形、直线和90°三（四）通矩形混凝土模块式排水检查井选用与施工详图；Φ900～Φ1500mm圆形沉泥井选用与施工详图；矩形和半圆形竖槽式混凝土模块式跌水井选用与施工详图。　　本图集根据混凝土模块产品及其作为井室墙体材料的砌筑技术发展，对05SS522《混凝土模块式排水检查井》进行修编。本图集采用混凝土模块作为排水检查井墙体的砌筑材料替代粘土实心砖，对节约土地资源、保护生态环境将起到积极作用。

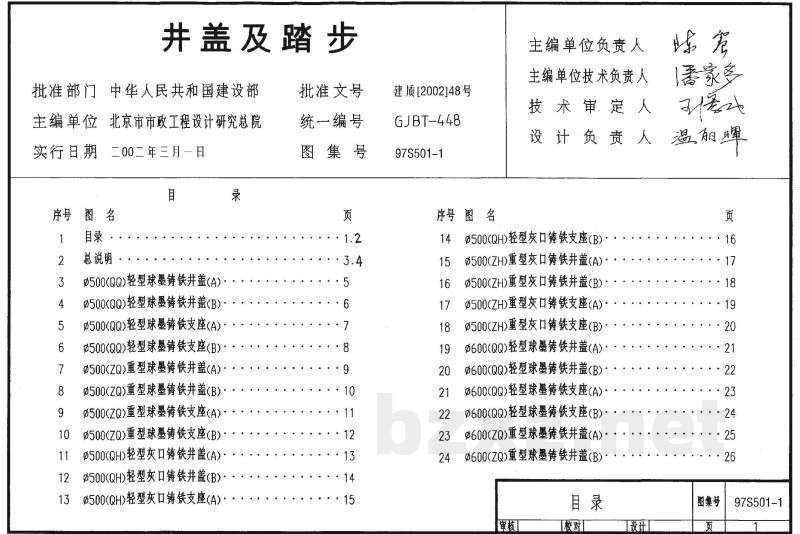

井盖及踏步
批准部门：中华人民共和国建设部
主编单位：北京市市政工程设计研究总院
实行日期：2002年3月1日
图集号：97S501-1

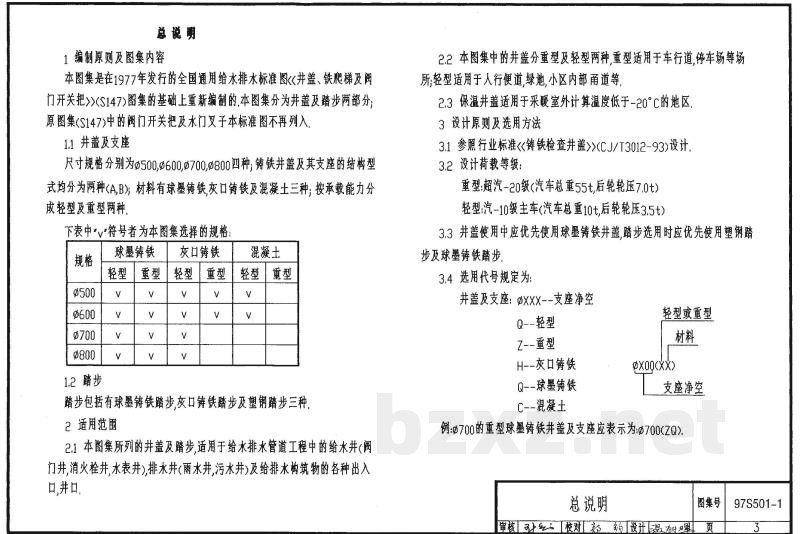

一、总说明
1. 编制原则及图集内容
本图集是在1977年发行的全国通用给水排水标准图《井盖、铁爬梯及阀门开关把》(S147)图集的基础上重新编制的。本图集分为井盖及踏步两部分；原图集(S147)中的阀门开关把及水门叉子不再列入。

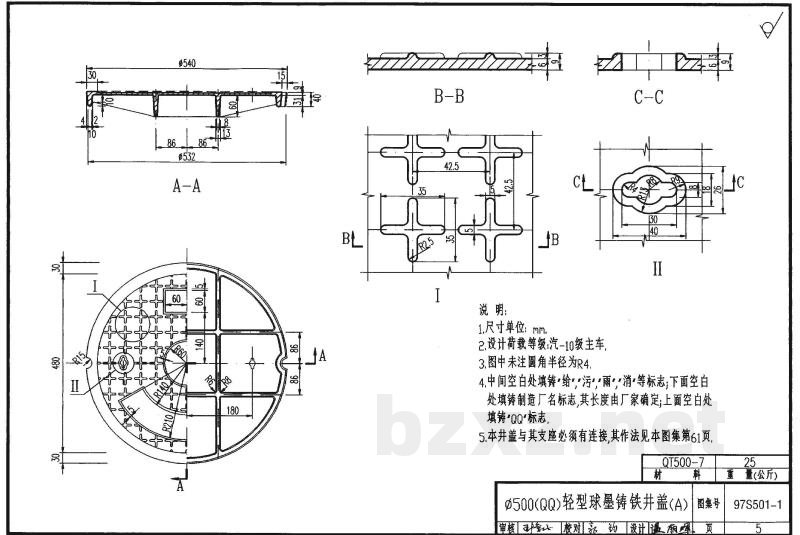

1.1 井盖及支座：尺寸规格分别为$Phi$500、$Phi$600、$Phi$700、$Phi$800四种；铸铁井盖及其支座的结构型式均分为两种（A、B型）；材料包括球墨铸铁、灰口铸铁及混凝土三种；按承载能力分为轻型及重型两种。
1.2 踏步：包括球墨铸铁踏步、灰口铸铁踏步及塑钢踏步三种。

2. 适用范围
2.1 本图集所列的井盖及踏步适用于给水排水管道工程中的给水井（阀门井、消火栓井、水表井）、排水井（雨水井、污水井）及给排水构筑物的各种出入口。
2.2 本图集中的井盖分重型及轻型两种：重型适用于车行道、停车场等场所；轻型适用于人行便道、绿地、小区内部甬道等。
2.3 保温井盖适用于采暖室外设计温度低于-20°C的地区。

3. 设计原则及选用方法
3.1 参照行业标准《铸铁检查井盖》(CJ/T3012-93)设计。
3.2 设计荷载等级：
重型：t-20级（汽车总重55t，后轮轮压7.0t）
轻型：t-10级（汽车总重10t，后轮轮压3.5t）
3.3 井盖使用中应优先使用球墨铸铁井盖；踏步选用时应优先使用塑钢踏步及球墨铸铁踏步。
3.4 选用代号规定：
井盖及支座：$Phi$XXX-支座净空（Q-轻型，Z-重型，H-灰口铸铁，Q-球墨铸铁，C-混凝土）及材料（P）。例：$Phi$700(ZQ)表示$Phi$700的重型球墨铸铁井盖及支座。
踏步：T-踏步，H-灰口铸铁，Q-球墨铸铁，G-塑钢。例：TQ表示球墨铸铁踏步。

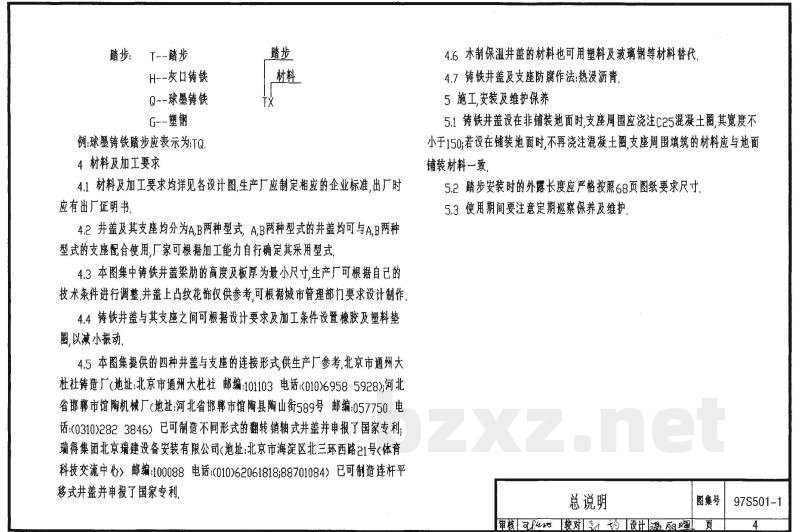

4. 材料及加工要求
4.1 材料及加工要求均详见各设计图。生产厂应制定相应的企业标准，出厂时应附出厂证明书。
4.2 井盖及其支座均分为A、B两种型式，两种型式的井盖均可与A、B两种型式的支座配合使用。厂家可根据加工能力自行确定其采用型式。
4.3 铸铁井盖的加强肋高度及板厚为最小尺寸，生产厂可根据自己的技术条件进行调整；井盖上的凸纹花饰仅供参考，可根据城市管理部门要求设计制作。
4.4 铸铁井盖与其支座之间可根据设计要求及加工条件设置橡胶及塑料垫圈以减小振动。
4.5 铸铁井盖及支座防腐做法：热浸沥青。

5. 施工安装及维护保养
5.1 铸铁井盖设在非铺装地面时，支座周围应浇注C25混凝土圈，其宽度不小于150mm；若设在铺装地面时，不再浇注混凝土圈，支座周围填筑的材料应与地面铺装材料一致。
5.2 踏步安装时的外露长度应严格按照图纸要求尺寸。
5.3 使用期间应注意定期巡察、保养及维护。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

S5(二)：给水排水标准图集 室外给水排水管道工程及附属设施(二)(2012年合订本)
02S515：排水检查井
目录
总说明
圆形检查井
圆形排水检查井尺寸表
圆形排水检查井流槽形式图
Φ700mm圆形砖砌雨水检查井
Φ1000mm圆形砖砌雨水检查井(收口式)
Φ1000mm圆形砖砌雨水检查井(盖板式)
Φ1000mm圆形混凝土雨水检查井
Φ1250mm圆形砖砌雨水检查井(收口式)
Φ1250mm圆形砖砌雨水检查井(盖板式)
Φ1250mm圆形混凝土雨水检查井
Φ1500mm圆形砖砌雨水检查井(盖板式)
Φ1500mm圆形混凝土雨水检查井
Φ700mm圆形砖砌污水检查井
Φ1000mm圆形砖砌污水检查井(收口式)
Φ1000mm圆形砖砌污水检查井(盖板式)
Φ1000mm圆形混凝土污水检查井
Φ1000mm圆形雨污水检查井盖板配筋图
Φ1250mm圆形砖砌污水检查井(收口式)
Φ1250mm圆形砖砌污水检查井(盖板式)
Φ1250mm圆形混凝土污水检查井
Φ1250mm圆形雨污水检查井盖板配筋图
Φ1500mm圆形砖砌污水检查井(盖板式)
Φ1500mm圆形混凝土污水检查井
Φ1500mm圆形雨污水检查井盖板配筋图
矩形检查井
矩形排水检查井流槽形式图
矩形直线砖砌雨水检查井
矩形直线混凝土雨水检查井
矩形90°三通砖砌雨水检查井
矩形90°三通混凝土雨水检查井
矩形90°四通砖砌雨水检查井
矩形90°四通混凝土雨水检查井
矩形直线砖砌污水检查井
矩形直线混凝土污水检查井
矩形直线雨污水检查井盖板配筋图①
矩形直线雨污水检查井盖板配筋图②
矩形直线雨污水检查井盖板配筋图③
矩形直线雨污水检查井盖板配筋图④
矩形直线雨污水检查井盖板配筋图⑤
矩形90°三通砖砌污水检查井
矩形90°三通混凝土污水检查井
矩形90°三通雨污水检查井盖板配筋图①
矩形90°三通雨污水检查井盖板配筋图②
矩形90°三通雨污水检查井盖板配筋图③
矩形90°三通雨污水检查井盖板配筋图④
矩形90°四通砖砌污水检查井
矩形90°四通混凝土污水检查井
矩形90°四通雨污水检查井盖板配筋图①
矩形90°四通雨污水检查井盖板配筋图②
矩形90°四通雨污水检查井盖板配筋图③
矩形90°四通雨污水检查井盖板配筋图④
矩形90°四通雨污水检查井盖板配筋图⑤
扇形检查井(90°、120°、135°、150°)
扇形砖砌雨水检查井(90°～150°)
扇形砖砌雨水检查井主要尺寸及工程量表
扇形混凝土雨水检查井(90°)
扇形混凝土雨水检查井(120°)
扇形混凝土雨水检查井(135°)
扇形混凝土雨水检查井(150°)
扇形砖砌污水检查井
扇形砖砌污水检查井主要尺寸及工程量表
扇形混凝土污水检查井(90°)
扇形雨污水检查井(90°)盖板配筋图①
扇形雨污水检查井(90°)盖板配筋图②
扇形雨污水检查井(90°)盖板配筋图③
扇形雨污水检查井(90°)盖板配筋图④
扇形雨污水检查井(90°)盖板配筋图⑤
扇形雨污水检查井(90°)盖板配筋图⑥
扇形混凝土污水检查井(120°)
扇形雨污水检查井(120°)盖板配筋图①
扇形雨污水检查井(120°)盖板配筋图②
扇形雨污水检查井(120°)盖板配筋图③
扇形雨污水检查井(120°)盖板配筋图④
扇形雨污水检查井(120°)盖板配筋图⑤
扇形雨污水检查井(120°)盖板配筋图⑥
扇形混凝土污水检查井(135°)
扇形雨污水检查井(135°)盖板配筋图①
扇形雨污水检查井(135°)盖板配筋图②
扇形雨污水检查井(135°)盖板配筋图③
扇形雨污水检查井(135°)盖板配筋图④
扇形雨污水检查井(135°)盖板配筋图⑤
扇形雨污水检查井(135°)盖板配筋图⑥
扇形混凝土污水检查井(150°)
扇形雨污水检查井(150°)盖板配筋图①
扇形雨污水检查井(150°)盖板配筋图②
扇形雨污水检查井(150°)盖板配筋图③
扇形雨污水检查井(150°)盖板配筋图④
扇形雨污水检查井(150°)盖板配筋图⑤
扇形雨污水检查井(150°)盖板配筋图⑥
小方形检查井
小方形500×500砖砌户线检查井
小方形500×500户线检查井盖板配筋图
小方形600×600砖砌户线检查井
小方形600×600混凝土户线检查井
小方形600×600户线检查井盖板配筋图
小方形700×700砖砌户线检查井
小方形700×700混凝土户线检查井
小方形700×700户线检查井盖板配筋图
跌水井
竖管式砖砌(收口式)跌水井D≤200mm(直线内跌)
竖管式砖砌(盖板式)跌水井D≤200mm(直线内跌)
竖管式混凝土跌水井D≤200mm(直线内跌)
竖管式砖砌(收口式)跌水井D≤200mm(支线内跌)
竖管式砖砌(盖板式)跌水井D≤200mm(支线内跌)
竖管式混凝土跌水井D≤200mm(支线内跌)
竖槽式砖砌(收口式)跌水井D=200-400mm(直线外跌)
竖槽式砖砌(收口式)跌水井(直线外跌)盖板配筋图
竖槽式砖砌(盖板式)跌水井D=200-400mm(直线外跌)
竖槽式砖砌(盖板式)跌水井(直线外跌)盖板配筋图
竖槽式砖砌跌水井D=400-600mm(直线外跌)
竖槽式混凝土跌水井D=200-600mm(直线外跌)
竖槽式跌水井(直线外跌)盖板配筋图
竖槽式砖砌跌水井D=200-400mm(支线外跌)
竖槽式砖砌跌水井(支线外跌)盖板配筋图
竖槽式混凝土跌水井D=200-400mm(支线外跌)
竖槽式混凝土跌水井(支线外跌)盖板配筋图
阶梯式砖砌跌水井D=700-1500mm
阶梯式混凝土跌水井D=700-1650mm
阶梯式跌水井盖板配筋图①
阶梯式跌水井盖板配筋图②
阶梯式跌水井盖板配筋图③
阶梯式跌水井盖板配筋图④
闸槽井
污水砖砌闸槽井D=200-1000mm
污水混凝土闸槽井D=200-1000mm
污水闸槽井盖板配筋图①
污水闸槽井盖板配筋图②
污水闸槽井盖板配筋图③
污水闸槽井盖板配筋图④
污水闸槽井盖板配筋图⑤
沉泥井
Φ1000mm圆形砖砌沉泥井
Φ1000mm圆形混凝土沉泥井
Φ1250mm圆形砖砌沉泥井
Φ1250mm圆形混凝土沉泥井
耐腐蚀检查井
砖砌塑料板衬里耐腐蚀检查井
混凝土塑料板衬里耐腐蚀检查井
砖砌玻璃钢衬里耐腐蚀检查井
混凝土玻璃钢衬里耐腐蚀检查井
砖砌耐腐蚀涂料衬里耐腐蚀检查井
混凝土耐腐蚀涂料衬里耐腐蚀检查井
耐腐蚀检查井盖板配筋图
预制井筒
Φ700mm预制混凝土井筒(双排踏步)
Φ800mm预制混凝土井筒(双排踏步)
Φ800mm预制混凝土井筒(单排踏步)
检查井脚窝图
砖砌雨水检查井踏步脚窝位置图
混凝土雨水检查井井室踏步脚窝位置图
砖砌污水检查井踏步脚窝位置图
混凝土污水检查井井室踏步脚窝位置图
02(03)S515：排水检查井（2003年局部修改版）
目录及修改说明
04S516：混凝土排水管道基础及接口
目录
总说明
D＝600～3000钢筋混凝土管 90°砂石基础
D＝400～3000钢筋混凝土管 120°砂石基础
D＝300～3000钢筋混凝土管 150°砂石基础
D＝200～3000钢筋混凝土管 180°砂石基础
D＝600～2000预应力混凝土管 90°砂石基础
D＝400～2000预应力混凝土管 120°砂石基础
D＝400～2000预应力混凝土管 180°砂石基础
D＝1000～3000钢筋混凝土管（顶进法施工）
D＝600～3000钢筋混凝土管 （Ⅰ级管）120°混凝土基础
D＝600～3000钢筋混凝土管 （Ⅱ级管、Ⅲ级管）120°混凝土基础
D＝600～3000钢筋混凝土管 （Ⅰ级管）180°混凝土基础
D＝600～3000钢筋混凝土管 （Ⅱ级管、Ⅲ级管）180°混凝土基础
D＝150～600混凝土管 90°混凝土基础及接口
D＝150～600混凝土管 120°混凝土基础及接口
D＝150～600混凝土管 180°混凝土基础及接口
D＝200～1800钢筋混凝土承插口管 橡胶圈接口
D＝1000～3000钢筋混凝土企口管 橡胶圈接口
D＝1000～3000钢筋混凝土钢承口管 橡胶圈接口
D＝1000～3000钢筋混凝土双插口管 橡胶圈接口
D＝400～2000预应力混凝土承插口管 橡胶圈接口
D＝600～3000钢筋混凝土平口及企口管 120°混凝土基础钢丝网水泥砂浆抹带接口
D＝600～3000钢筋混凝土平口及企口管 180°混凝土基础钢丝网水泥砂浆抹带接口
D＝600～1200钢筋混凝土平口及企口管 120°混凝土基础现浇混凝土套环接口
D＝1350～3000钢筋混凝土平口及企口管 120°混凝土基础现浇混凝土套环接口
D＝600～1200钢筋混凝土平口及企口管 180°混凝土基础现浇混凝土套环接口
D＝1350～3000钢筋混凝土平口及企口管 180°混凝土基础现浇混凝土套环接口
D＝1000～3000钢筋混凝土企口管膨胀水泥砂浆接口
D＝600～1000钢筋混凝土平口及企口管 120°、180°混凝土基础现浇混凝土套环柔性接口
D＝1100～2000钢筋混凝土平口及企口管 120°、180°混凝土基础现浇混凝土套环柔性接口
D＝2200～3000钢筋混凝土平口及企口管 120°、180°混凝土基础现浇混凝土套环柔性接口
附录一 钢筋混凝土管规格表
附录二 混凝土管、预应力混凝土管规格表
附录三 橡胶圈及橡胶垫性能指标表
附录四 聚硫密封膏及聚氨脂密封膏性能指标表
附录五 环氧煤沥青及聚乙烯泡沫塑料板性能指标表
附录六 橡胶止水带性能指标表
附录七 排水管产品规格示例（一）～（三）
95S517：排水管道出水口
目录
总说明
八字式管道出水口(砖)
八字式管道出水口(砖)各部尺寸及工程数量表
八字式管道出水口(浆砌块石或混凝土)
八字式管道出水口(浆砌块石或混凝土)各部尺寸及工程数量表
一字式管道出水口(砖)
一字式管道出水口(砖)各部尺寸表
一字式管道出水口(砖)工程数量表
一字式管道出水口(浆砌块石或混凝土)
一字式管道出水口(浆砌块石或混凝土)各部尺寸表
一字式管道出水口(浆砌块石或混凝土)工程数量表
门字式管道出水口(砖)
门字式管道出水口(砖)各部尺寸表
门字式管道出水口(砖)工程数量表
门字式管道出水口(浆砌块石或混凝土)
门字式管道出水口(浆砌块石或混凝土)各部尺寸表
门字式管道出水口(浆砌块石或混凝土)工程数量表
八字式、门字式出水口下游护砌(一)
八字式、门字式出水口下游护砌(二)
95(03)S517：排水管道出水口（2003年局部修改版）
目录及修改说明
05S518：雨水口
目录
总说明
砖砌雨水口铸铁井圈
砖砌平箅式单箅雨水口(铸铁井圈)
砖砌平箅式双箅雨水口(铸铁井圈)
砖砌平箅式多箅雨水口(铸铁井圈)
砖砌偏沟式单箅雨水口(铸铁井圈)
砖砌偏沟式双箅雨水口(铸铁井圈)
砖砌偏沟式多箅雨水口(铸铁井圈)
砖砌联合式单箅雨水口(铸铁井圈)
砖砌联合式双箅雨水口(铸铁井圈)
砖砌联合式多箅雨水口(铸铁井圈)
砖砌立箅式单箅雨水口(铸铁井圈)
砖砌立箅式双箅雨水口(铸铁井圈)
砖砌立箅式多箅雨水口(铸铁井圈)
雨水口过梁配筋图
雨水口盖板配筋图
砖砌雨水口混凝土井圈
砖砌平箅式单箅雨水口(混凝土井圈)
砖砌平箅式双箅雨水口(混凝土井圈)
砖砌平箅式多箅雨水口(混凝土井圈)
砖砌平箅式雨水口混凝土井圈
砖砌偏沟式单箅雨水口(混凝土井圈)
砖砌偏沟式双箅雨水口(混凝土井圈)
砖砌偏沟式多箅雨水口(混凝土井圈)
砖砌偏沟式雨水口混凝土井圈及过梁
砖砌联合式单箅雨水口(混凝土井圈)
砖砌联合式双箅雨水口(混凝土井圈)
砖砌联合式多箅雨水口(混凝土井圈)
砖砌联合式雨水口混凝土盖板
预制混凝土装配式雨水口铸铁井圈
预制混凝土装配式平箅式单箅雨水口(铸铁井圈)
预制混凝土装配式平箅式双箅雨水口(铸铁井圈)
预制混凝土装配式平箅式多箅雨水口(铸铁井圈)
预制混凝土装配式偏沟式单箅雨水口(铸铁井圈)
预制混凝土装配式偏沟式双箅雨水口(铸铁井圈)
预制混凝土装配式偏沟式多箅雨水口(铸铁井圈)
预制混凝土装配式联合式单箅雨水口(铸铁井圈)
预制混凝土装配式联合式双箅雨水口(铸铁井圈)
预制混凝土装配式雨水口YQ1配筋图
预制混凝土装配式雨水口YQ2配筋图
预制混凝土装配式雨水口YQ3配筋图
预制混凝土装配式雨水口YQ4配筋图
预制混凝土装配式雨水口YQ5配筋图
预制混凝土装配式雨水口YQ6配筋图
预制混凝土装配式雨水口YQ7配筋图
预制混凝土装配式雨水口YQ8配筋图
预制混凝土装配式雨水口YB1配筋图
预制混凝土装配式雨水口YB2配筋图
预制混凝土装配式雨水口YB3配筋图
预制混凝土装配式雨水口YB4配筋图
预制混凝土装配式雨水口YB5配筋图
雨水口箅子及井圈
球墨铸铁雨水口箅子(一)
球墨铸铁雨水口箅子(二)
球墨铸铁雨水口井圈
灰口铸铁雨水口箅子(一)
灰口铸铁雨水口箅子(二)
灰口铸铁雨水口井圈
钢格板雨水口箅子
钢格板雨水口井圈
球墨铸铁雨水口箅子(三)
球墨铸铁雨水口箅子(四)
球墨铸铁整体立箅式雨水口井盖
球墨铸铁整体立箅式雨水口井座、箅子
球墨铸铁雨水口井圈(预制混凝土装配式雨水口专用)
04S520：埋地塑料排水管道施工
目录（一）、（二）
总说明（一）～（十五）
硬聚氯乙烯（PVC-U）双壁波纹管
硬聚氯乙烯（PVC-U）双壁波纹管承插口尺寸
硬聚氯乙烯（PVC-U）双壁波纹管接口及橡胶圈
硬聚氯乙烯（PVC-U）加筋管
硬聚氯乙烯（PVC-U）加筋管接口及橡胶圈
硬聚氯乙烯（PVC-U）平壁管
硬聚氯乙烯（PVC-U）平壁管接口橡胶圈及胶粘剂（一）
硬聚氯乙烯（PVC-U）平壁管接口橡胶圈及胶粘剂（二）
硬聚氯乙烯（PVC-U）钢塑复合缠绕管
硬聚氯乙烯（PVC-U）钢塑复合缠绕管接口及板材规格
聚乙烯（PE）双壁波纹管
聚乙烯（PE）双壁波纹管的性能要求
聚乙烯（PE）双壁波纹管接口及橡胶圈（一）
聚乙烯（PE）双壁波纹管接口及橡胶圈（二）
聚乙烯（PE）双壁波纹管接口及橡胶圈（三）
聚乙烯（PE）双壁波纹管接口及橡胶圈（四）
聚乙烯（PE）双壁波纹管接口及橡胶圈（五）
聚乙烯（PE）缠绕结构壁管
聚乙烯（PE）缠绕结构壁管管材尺寸
聚乙烯（PE）缠绕结构壁管材性能要求
聚乙烯（PE）缠绕结构壁管管道承口尺寸
聚乙烯（PE）缠绕结构壁管承插式接口及橡胶圈尺寸
聚乙烯（PE）缠绕结构壁管双向承插弹性密封件接口
聚乙烯（PE）缠绕结构壁管卡箍式弹性密封件接口
聚乙烯（PE）缠绕结构壁管电热熔带接口
聚乙烯（PE）缠绕结构壁管热收缩带接口
聚乙烯（PE）钢塑复合缠绕管
聚乙烯（PE）钢塑复合缠绕管接口与板材材料特性
PVC-U PE钢塑复合缠绕管钢肋材料力学特性
钢带增强聚乙烯（PE）螺旋波纹管
钢带增强聚乙烯（PE）螺旋波纹管钢带
钢带增强聚乙烯（PE）螺旋波纹管焊接接口
钢带增强聚乙烯（PE）螺旋波纹管热收缩套接口
钢带增强聚乙烯（PE）螺旋波纹管内衬板材焊接接口
增强聚丙烯（FRPP）模压管
增强聚丙烯（FRPP）模压管接口及橡胶圈
玻璃纤维增强塑料夹砂（RPM)管
玻璃纤维增强塑料夹砂（RPM)管接口及橡胶圈
埋地塑料排水管道基础及沟槽宽度
埋地塑料排水管道土工布加固技术要求
埋地塑料排水管道与检查井的连接（一）
埋地塑料排水管道与检查井的连接（二）
12S522：混凝土模块式排水检查井
目录
总说明
通用详图
典型模块尺寸及代码表
检查井井墙底部构造示意图、盖板安装节点大样图
井墙配筋大样图
跌水井井墙构造柱做法大样图
圆形管道穿墙做法大样图
预制盖板模板大样图
圆形检查井
圆形检查井管道接入组合表
Φ700～Φ800圆形雨水检查井（Y01y）
Φ700～Φ800圆形污水检查井（Y01w）
Φ900～Φ1500圆形雨水检查井（Y02y）
Φ900～Φ1500圆形污水检查井（Y02w）
圆形检查井组砌图
Φ900～Φ1500圆形检查井井室各部尺寸表
Φ700～Φ1500圆形检查井模块用量表
Φ900～Φ1500圆形沉泥井（Y03c）
Φ900～Φ1500圆形沉泥井井室各部尺寸表及模块用量表
Φ900圆形检查井盖板配筋Y02B09
Φ1100圆形检查井盖板配筋Y02B11
Φ1300圆形检查井盖板配筋Y02B13
Φ1500圆形检查井盖板配筋Y02B15
矩形直线检查井
矩形检查井管道接入组合表
矩形直线雨水检查井（J01y）
矩形直线污水检查井（J01w）
矩形直线检查井组砌图
矩形直线雨水检查井井室各部尺寸表（有、无地下水）
矩形直线污水检查井井室各部尺寸表（有、无地下水）
矩形直线雨水、污水检查井模块用量表
矩形直线检查井盖板配筋J01B1
矩形直线检查井盖板配筋J01B2
矩形直线检查井盖板配筋J01B3
矩形直线检查井盖板配筋J01B4
矩形直线检查井盖板配筋J01B5
矩形直线检查井盖板配筋J01B6
矩形直线检查井盖板配筋J01B7
矩形三通检查井
矩形三通雨水检查井（J02y）
矩形三通污水检查井（J02w）
矩形三通检查井组砌图
矩形三通雨水检查井井室各部尺寸表（有、无地下水）
矩形三通污水检查井井室各部尺寸表（有、无地下水）
矩形三通雨水、污水检查井模块用量表
矩形三通检查井盖板配筋J02B1
矩形三通检查井盖板配筋J02B2
矩形三通检查井盖板配筋J02B3
矩形三通检查井盖板配筋J02B4
矩形三通检查井盖板配筋J02B5
矩形四通检查井
矩形四通雨水检查井（J03y）
矩形四通污水检查井（J03w）
矩形四通检查井组砌图
矩形四通雨水检查井井室各部尺寸表（有、无地下水）
矩形四通污水检查井井室各部尺寸表（有、无地下水）
矩形四通雨水、污水检查井模块用量表
矩形四通检查井盖板配筋J03B1
矩形四通检查井盖板配筋J03B2
矩形四通检查井盖板配筋J03B3
矩形四通检查井盖板配筋J03B4
矩形四通检查井盖板配筋J03B5
竖槽式跌水井
竖槽式跌水井管道接入组合表
矩形坚槽式跌水井（D01）
矩形竖槽式跌水井组砌图
矩形竖槽式跌水井井室各部尺寸表、模块用量表
半圆形竖槽式跌水井（Ⅰ型）（D02）
半圆形竖槽式跌水井（Ⅱ型）（D03）
半圆形竖槽式跌水井（Ⅰ型、Ⅱ型）组砌图
半圆形竖槽式跌水井（Ⅰ型、Ⅱ型）井室各部尺寸表、模块用量表
半圆形竖槽式跌水井（Ⅰ型、Ⅱ型）盖板配筋D02B
半圆形竖槽式跌水井（Ⅲ型）（D04）
半圆形竖槽式跌水井（Ⅲ型）组砌图
半圆形竖槽式跌水井（Ⅲ型）井室各部尺寸表
半圆形竖槽式跌水井（Ⅲ型）模块用量表
半圆形竖槽式跌水井（Ⅲ型）盖板配筋D04B1
半圆形竖槽式跌水井（Ⅲ型）盖板配筋D04B2
半圆形竖槽式跌水井（Ⅲ型）盖板配筋D04B3
半圆形竖槽式跌水井（Ⅳ型）（D05）
半圆形竖槽式跌水井（Ⅳ型）组砌图
半圆形竖槽式跌水井（Ⅳ型）井室各部尺寸表
半圆形竖槽式跌水井（Ⅳ型）模块用量表
半圆形竖槽式跌水井（Ⅳ型）盖板配筋及盖板布置图
竖槽式跌水井预制平台板、过梁配筋图
其他
雨水检查井踏步、脚窝位置图
污水检查井踏步、脚窝位置图
检查井踏步安装图
轻、重型铸铁井盖图
踏步详图
08SS523：建筑小区塑料排水检查井
目录
总说明
检查井构成示意图
检查井施工
起始检查井连接
多根排出管连接（2根）
多根排出管连接（3～4根）
坡度或角度调整连接（可变角接头）
坡度或角度调整连接（球形接头）
坡度或角度调整连接（弯头）
坡度或角度调整连接（倾斜地面）
伸缩管接连接示意图
排出管汇合配件连接
附加接头、井筒多头接连接
检查井井座与金属、内径系列管道连接
检查井井座与连接管道变径连接
跌水井、水封井连接
防护井盖选用安装
非防护井盖选用安装
平箅式单箅雨水口
偏沟式单箅雨水口
立箅式单箅雨水口
明沟雨水口
检查井基础
检查井回填（一般、防冻）
检查井回填（抗浮、减少下曳力）
检查井部件
有流槽直通式井座
有流槽90°弯头井座
有流槽直立90°弯头井座
有流槽45°弯头井座
有流槽90°三通井座
有流槽45°三通井座
有流槽90°-45°四通井座
有流槽四通井座
水封井座
有沉泥室直通井座
有沉泥室90°弯头井座
有沉泥室直立90°弯头井座
有沉泥室90°三通井座
有沉泥室四通井座
跌水井座
球形接头、可变角接头
异径接头、伸缩管接
附加接头、管接
井筒多头接
弯头
三通、过渡接头、管堵、护套管
路面进水过渡接头、明沟雨水口
井盖种类规格
维护保养示意图
检查井力学计算
检查井力学计算
井筒回填土下曳力图（砂土土质）
井筒回填土下曳力图（软土土质）
井筒回填土下曳力图（粘性土、粉土土质）
井筒回填土下曳力图（湿陷性黄土土质）
