S531-1～5 湿陷性黄土地区室外给水排水管道工程构筑物（2004合订本）

　　本合订本包括：04S531-1《湿陷性黄土地区给水排水管道基础及接口》 04S531-2《湿陷性黄土地区给水排水检漏管沟》04S531-3《湿陷性黄土地区给水排水检漏井》 04S531-4《湿陷性黄土地区给水阀门井》 04S531-5《湿陷性黄土地区排水检查井》　　　S531-1～5《 湿陷性黄土地区室外给水排水管道工程构筑物（2004合订本）》本图集适用于抗震设防烈度8度及8度以下的湿陷性黄土地区室外埋地给水排水管道工程，不适用于有地下水的地基。主要内容包括直接埋地给水排水管道基础及接口，给水排水检漏管沟，给水排水检漏井，给水阀门井和排水检查井等做法。其中，砖砌检漏井、砖砌给水阀门井、砖砌排水检查井用于非自重湿陷性黄土场地，钢筋混凝土检漏井、钢筋混凝土给水阀门井、钢筋混凝土排水检查井用于非自重及自重湿陷性黄土场地。本图集主要针对湿陷性黄土地区埋地给水排水管道工程编制，实用性强，对设计和施工具有较好的指导作用。

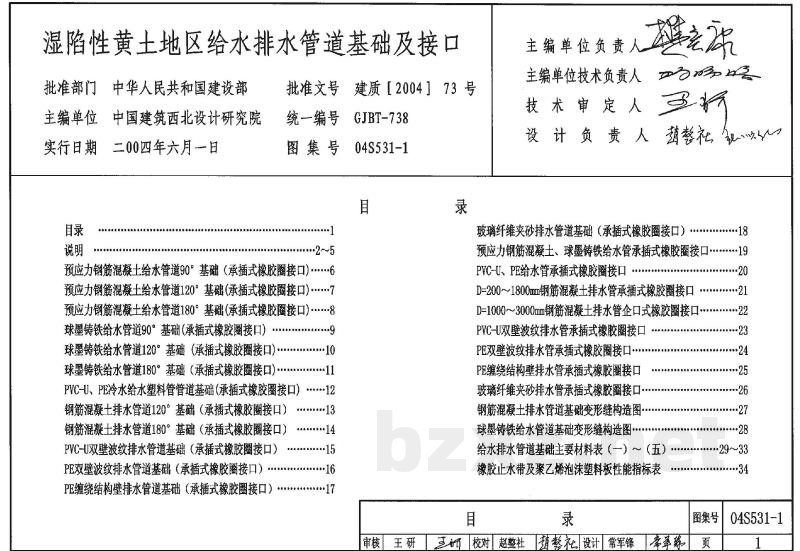

湿陷性黄土地区给水排水管道基础及接口批准部门中华人民共和国建设部主编单位中国建筑西北设计研究院实行日期二00四年六月一日 目录 说明 批准文号 建质【2004］73号 统一编号（ GJBT-738 图集号 04S531-1 目 2～5 预应力钢筋混凝土给水管道90°基础（承插式橡胶圈接口）·6预应力钢筋混凝土给水管道120°基础（承插式橡胶圈接口）·7预应力钢筋混凝土给水管道180°基础（承插式橡胶圈接口）..8球墨铸铁给水管道90°基础（承插式橡胶圈接口）球墨铸铁给水管道120基础（承插式橡胶圈接口10球墨铸铁给水管道180°基础（承插式橡胶圈接口）11PVC-U、PE冷水给水塑料管管道基础（承插式橡胶圈接口）·.12钢筋混凝士排水管道120°基础（承插式橡胶圈接口）·.13钢筋混凝土排水管道180°基础（承插式橡胶圈接口）…·14PVC-U双壁波纹排水管道基础（承插式橡胶圈接口）..15PE双壁波纹排水管道基础（承插式橡胶圈接口）16 PE缠绕结构壁排水管道基础（承插式橡胶圈接口）17录 主编单位负责人 主编单位技术负责人 技术审定人 设计负责人婺花咳 玻璃纤维夹砂排水管道基础（承插式橡胶圈接口）***.18 预应力钢筋混凝土、球墨铸铁给水管承插式橡胶圈接口19PVC-U、PE给水管承插式橡胶圈接口.20 D=200～1800mm钢筋混凝土排水管承插式橡胶圈接口····21D-1000～3000mm钢筋混凝土排水管企口式橡胶圈接口·22PVC-U双壁波纹排水管承插式橡胶圈接口PE双壁波纹排水管承插式橡胶圈接口·PE缠绕结构壁排水管承插式橡胶圈接口玻璃纤维夹砂排水管承插式橡胶圈接口钢筋混凝土排水管道基础变形缝构造图·球墨铸铁给水管道基础变形缝构造图给水排水管道基础主要材料表（一）～（五）橡胶止水带及聚乙烯泡沫塑料板性能指标表目 录 ·23 24 25 26 2 28 ·29~33 34 图集号 审核 王研而校对 赵整社殖整花设计常军锋率页 04S531-1 1 1编制依据 说 本图集根据建设［2000］110号“关于印发《二000年国家建筑标准设计编制工作计划》的通知”，对原国家建筑标准设计图集86S460（一）～（七）《湿陷性黄土地区给排水管道构筑物》进行修编。2 设计依据 2.1 《给水排水工程管道结构设计规范》GB50332-20022.2 《混凝土结构设计规范》GB50010-20022.3 《建筑地基基础设计规范》GB50007-20022.4 2.5 《理地管芯缠丝预应力混凝土管管道结构设计规程》CECS140:2002《埋地铸铁管管道结构设计规程》CECS142:20022.6 《埋地预制混凝土圆形管管道结构设计规程》CECS143:20022.7 《给水排水工程混凝土构筑物变形缝设计规程》CECS117:20002.8 《室外给水设计规范》GB50013 2.9 《室外排水设计规范》GB50014 2.10（室外给水排水和燃气热力工程抗震设计规范》GB50032-20032.11《给水排水管道工程施工及验收规范》GB50268-972.12《理地硬聚氯乙稀给水管道工程技术规程》CECS17:20002.13《埋地硬聚氯乙稀拌水管道工程技术规程》CECS122:20012.14《理地给水排水玻璃纤维增强热固性树脂夹砂管管道工程施工及验明 收规程》CECS129:2001 2.15《理地聚乙烯给水管道工程技术规程》CJJ101-20042.16《理地聚乙稀排水管道工程技术规程》CECS164:20042.17《湿陷性黄土地区建筑规范》GB50025-20043适用范围 3.1本图集适用于抗震设防烈度≤8度的湿陷性黄土地区建筑物周围防护距离外敷设的直接理地给水挂水管道基础及接口，不适用于有地下水的，地基。 3.2本图集如用于常年冻士区、膨胀土区以及地震区的可液化土地基或遇高温及腐蚀性污水时，应根据其它有关规范和规程的规定另作处理。3.3本图集管道基础适用于开槽施工的管道。4设计参数 4.1设计荷载：汽车荷载等级按汽-超20级设计；地面堆积荷载为10kN/m2二者不叠加计算，取其大者， 4.2土壤条件：土的重度18kN/m2，土的内摩擦角Φ=22°，地基承载力特征值fak=100kPa。 5 管材及防腐 5.1压力管道宜采用球墨铸铁给水管、PVC-U、PE冷水给水塑料管、预应力钢筋混凝土给水管。 说 明 图集号 审核王研三师校对赵整社花设计常军锋常華04S531-1 2 5.2自流管道宜采用钢筋混凝土排水管、PVC-U双壁波纹排水管、PE排水管、玻璃纤维增强热固性树脂夹砂排水管（图中简称玻璃纤维夹砂排水管）等， 5.3埋地铸铁管及管件应刷两道热沥青漆或其它防腐漆做防腐处理。6管道基础 6.1、管道基础形式选用时，应根据工程地质、地面荷载、施工条件、设计管径及管道理深等情况确定。6.2本图集管道参照我国近年来所生产的球墨铸铁管、钢筋混凝土管、预应力钢筋混凝土管、PVC-U管、PE管、玻璃纤维夹砂管等管道的规格进行设计。 6.3本图集中管道接口均采用柔性接口，柔性接口部位的现浇混凝土基础应用变形缝分离。 6.4土垫层：在非自重湿陷性黄土场地应设150mm厚度的士垫层，压实系数不小于0.95：在自重湿陷性黄土场地应设300mm厚度的土垫层，分层夯实，压实系数不小于0.95。 6.5灰土垫层：在土垫层上设300mm厚度的3:7灰土垫层，分层夯实，压实系数不小于0.95。 6.6混凝土垫层：混凝土管、铸铁管在灰土垫层上设C20混凝土垫层，厚度见各类管道基础尺寸表。 6.7砂石基础：塑料管、玻璃纤维夹砂管在灰土垫层上用中、粗砂作基础，其回填材料及密实度应符合本说明设计依据中相应的埋地塑料给，排水管道工程技术规程要求。 6.8砂石基础材料一般采用中、粗砂，亦可采用天然级配砂石、级配碎石、石屑等地方材料，但其最大粒径不大于25mm。7管道接口 7.1湿陷性黄土地区的管道接口应严密不漏水，并具有柔性。7.2球墨铸铁给水管、PVC—U、PE冷水给水塑料管、预应力钢筋混凝土、给水管均采用承插式橡胶圈接口；钢筋混凝土排水管、PE、PVC-U双壁波纹排水管、玻璃纤维夹砂排水管等均采用承插式橡胶圈接口。8管道支墩 8.1球墨铸铁给水管、PVC-U、PE冷水给水塑料管、预应力钢筋混凝土管等压力管道，在弯头、三通、堵头处应设支墩，且必须位置准确、牢固。管道支墩应在管道接口做完、管道位置固定后修筑。8.2管道支墩的基础应在土垫层上设300mm厚度3:7灰土垫层，分层夯实压实系数不小于0.95。管道支墩做法参照国家建筑标准设计图集03SS505《柔性接口给水管道支墩》之做法。9排水塑料管材环向弯曲刚度 管材环向弯曲刚度是指管道抵抗环向变形的能力，简称环刚度。可采用测试方法或计算方法定值，单位kN/m(kPa)。9.1采用平板加载试验时按下式计算说 明 图集号 04S531-1 审核王研三河校对赵整社随藝花设计常军锋幸率群页3 Sp=0.01935% 其中：Sp——管材环刚度(kN/m2);F——试样变形率为3%时的荷载值(kN);L—— 试样长度(m); Y 试样直径3%的变形量（m） 9.2采用公式计算时，按下式计算其中：Sp——管材环刚度(kN/m2);E—管材弹性模量(KN/2)： I-管壁单位长度截面惯性矩(m2/m）;Do 圆形管道的计算直径(m)。 9.3国家产品标准中管材环刚度有2、4、（6.3）、8、（12.5）、16等六个等级，其中括号内的等级为非首选等级。9.4考虑到建筑小区和市政排水管道埋设条件，本标准图集中对热塑性塑料管材，环刚度等级选用4、（6.3），8三个等级：热固性塑料管材！环刚度等级选用5、（7.5）、10三个等级。［注：玻璃纤维增强塑料夹砂管（RPM）为热固性塑料管材，其余均为热塑性塑料管材9.5设计人员应根据管顶土厚度、地面荷载等级、路面结构情况、回填材料及其密实度和管侧原状土的变形模量等通过验算来综合选定设计所需管材的环刚度大小。 9.6管材环刚度选择 理地塑料排水管道按“管土共同作用”机理承受外压荷载的作用，通常用控制理设管道的变形率来选择所需的环刚度。9.7当管顶覆土厚度≥1m，管道变形率△=-%\a.max ≤5%，地面荷载按不同 管顶覆土下取汽-超20级车辆荷载与地面堆积荷载传递到管顶处的大值进行计算时，不同环刚度Sp的管材，在不同管侧土的综合变形模量Ed的条件下，其管顶最大覆土厚度Hs的允许范围见下表：管顶最大覆土厚度Hs的允许范围（m）综合变形模量 Ed (MPa) 1.5 2 3 4 5 6 7 4 1.0~1.5 1.0~2.2 1.0~3.4 1.0~4. 4 1.0~5.4 1.0~6. 4 1.0~7.4 环刚度(kN/m22） (6. 3) 1.0~1.8 1.0~2.5 1.0~3.7 1.0~4.7 1.0~5.7 1.0~6.7 1.07.7 8 1.0~2.0 1.0~2.8 1.0~4.0 1.0~5.0 1.0~6.0 1.0~7.0 1.0~8.0 ［注：RPM管材的环刚度分级为5、（7.5）、10kN/m2，Hs可分别对应4、（6.3）、8kN/m2上表参照使用 说 明 图集号 藝花设计常军锋常举页 审核王研」三师校对赵整社 04S531-1 4 上述管道变形率及管侧土综合变形模量Ed的计算详见国标图集04S520《埋地塑料排水管道施工》。 9.8车行道下，管顶至路槽底面的距离宜≥0.5m。此时，管顶以上0.5m的回填士密实度应满足路基要求。非车行道下，管顶覆土厚度宜≥0.75m。10管道水压试验 给排水管道应按《给水排水管道工程施工及验收规范》GB50268-97和相关规程的有关规定进行水压试验、闭水试验及竣工验收。11施工要求 11.1当土方用机械开挖时，应保留不少于0.1m土层用人工清槽，且不得超挖。 11.2管道基础施工过程中遇施工缝时，则在下一段施工时应将已施工的接头处凿毛刷净，以使整个管基结为一体。11.3浇筑管道混凝土基础时，必须将管下腋角部分的混凝土浇筑密实。11.4管道砂石基础施工时，必须将管下部两侧腋角部分的砂石回填密实：11.5浇筑管道混凝土基础时，应采取相应措施，防止混凝土出现分层裂缝。11.6承插式接口的管道，插口插入的方向应与水流方向一致。11.7对于采用混凝士基础的管道（见图一），沟槽回填土材料及密实度应符合《给水排水管道工程施工及验收规范》GB50268-97的规定；对于采用砂石基础的塑料管道（见图二），沟槽回填士材料及密实度应符合本说明设计依据中相应的埋地塑料给、排水管道工程技术规程要求。IHI 图—混凝土基础 I一回填土压实系数不小于0.90。1一回填土压实系数不小于0.95 TT 图二砂石基础 Ⅱ一回填土压实系数不小于0.85，如按地面道路工程近期修路要求，IⅡ回填土压实系数必须大于0.85时，如因夯土密实度要求不能保证管道安全时，应对管道采取加固措施（可采用在管道上部砌筑砖券或满包混凝士等方法）。 II一回填土压实系数按地面条件要求确定，如上部筑路时，按道路路基要求密实度。 11.8管道沟槽边坡坡度应符合《给水排水管道工程施工及验收规范》GB50268-97的规定。 11.9施工期间管顶设计地面以上临时堆土，不得超过0.5m，通过大型机械时要经过结构验算。 11.10管道两侧回填土应同时进行，高差不得大于0.30m。11.11管道回填土应分层夯实，回填土应在水压试验后进行11.12开槽达到设计高程后，会同有关方面验槽。12本图集标注尺寸均以毫米计。说 明 图集号 审核王研三阿校对赵整社趙藝礼设计常军锋举页04S531-1 5 说明： 悠然 300 D B 基础大样 1.用于I、Ⅱ级非自重湿陷性场地、+ 300 m C20混凝士 C20混凝土 3:7灰土 土垫层 2.本图基础作法适用于开槽施工的预应力钢筋混凝土给水管。G 3.按本图使用的预应力钢筋混凝土给水管应符合《预应力混凝土输水管GB5695-94之规定。 4.管道工作压力PN≤0.65MPa。 5.本图可用于下列接口型式的管材5.1采用滑入式橡胶圈接口的承插口管材5.2D≤1200mm的管道亦可采用滚入式橡胶圈接口的承插口管材6.混凝土垫层C1、C2分开浇筑时，C1部分表面要求作成毛面并冲洗干净公称直径 D 400 500 600 700 800 900 1000 1200 1400 1600 1800 2000 管壁厚 t 50 50 55 55 60 65 70 80 90 100 115 130 管级 计算覆土深度H(m） 静水压力(MPa) a 400 400 420 440 460 480 500 550 600 650 700 800 I 0. 7≤H≤2. 0 0.4 基础尺寸 B 1300 1400 1550 1690 1840 1990 2140 2460 2780 3100 3430 3860 c1 100 100 110 110 120 130 140 160 180 200 230 260 0.7小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

S531-1～5：湿陷性黄土地区室外给水排水管道工程构筑物（2004合订本）
04S531-1：湿陷性黄土地区给水排水管道基础及接口
目录
说明
预应力钢筋混凝土给水管道90度基础（承插式橡胶圈接口）
预应力钢筋混凝土给水管道120度基础（承插式橡胶圈接口）
预应力钢筋混凝土给水管道180度基础（承插式橡胶圈接口）
球墨铸铁给水管道90度基础（承插式橡胶圈接口）
球墨铸铁给水管道120度基础（承插式橡胶圈接口）
球墨铸铁给水管道180度基础（承插式橡胶圈接口）
PVC-U、PE冷水给水塑料管管道基础（承插式橡胶圈接口）
钢筋混凝土排水管道120度基础（承插式橡胶圈接口）
钢筋混凝土排水管道180度基础（承插式橡胶圈接口）
PVC-U双壁波纹排水管道基础（承插式橡胶圈接口）
PE双壁波纹排水管道基础（承插式橡胶圈接口）
PE缠绕结构壁排水管道基础（承插式橡胶圈接口）
玻璃纤维夹砂排水管道基础（承插式橡胶圈接口）
预应力钢筋混凝土、球墨铸铁给水管承插式橡胶圈接口
PVC-U、PE给水管承插式橡胶圈接口
D＝200～1800mm钢筋混凝土排水管承插式橡胶圈接口
D＝1000～3000mm钢筋混凝土排水管企口式橡胶圈接口
PVC-U双壁波纹排水管承插式橡胶圈接口
PE双壁波纹排水管承插式橡胶圈接口
PE缠绕结构壁排水管承插式橡胶圈接口
玻璃纤维夹砂排水管承插式橡胶圈接口
钢筋混凝土排水管道基础变形缝构造图
球墨铸铁给水管道基础变形缝构造图
给水排水管道基础主要材料表（一）～（五）
橡胶止水带及聚乙烯泡沫塑料板性能指示表
04S531-2：湿陷性黄土地区给水排水检漏管沟
目录
说明
B1型 砖壁、防水混凝土槽形底板管沟
B2型 砖壁、防水钢筋混凝土槽形底板管沟
B1、B2型 管沟壁厚选用表
B1、B2型 管沟材料表
C型 防水钢筋混凝土管沟
钢筋混凝土盖板
C型 管沟钢筋选用表（一）～（三）
管沟盖板选用表
490mm宽盖板材料表
590mm宽盖板材料表
检漏管沟变形缝构造图
04S531-3：湿陷性黄土地区给水排水检漏井
目录
说明
700×700矩形砖砌给水排水检漏井（DN≤300，H≤1600）
1000×1000矩形砖砌给水排水检漏井（DN≤600，H≤4000）
Ф700圆形砖砌给水排水检漏井（DN≤300，H≤1600）
Ф1000圆形砖砌给水排水检漏井（DN≤600，H≤4000收口式）
Ф1000圆形砖砌给水排水检漏井（DN≤600，H≤4000盖板式）
矩形砖砌排水双联井（DN≤600，H≤4500）
矩形砖砌排水一字形三联井（DN≤600，H≤4500）
矩形砖砌排水L形三联井（DN≤600，H≤4500）
砌砖井钢筋混凝土井盖板（700×700单井和双联井）
砌砖井钢筋混凝土井盖板（700×700一字形和L形三联井）
砌砖井钢筋混凝土井盖板（1000×1000单井和一字型三联井）
砌砖井钢筋混凝土井盖板（1000×1000双联井和L形三联井）
砌砖井钢筋混凝土井盖板（Ф1000）和检漏井主要材料表
砌砖井钢筋混凝土井盖板材料表（一）～（二）
800×800矩形钢筋混凝土给水排水检漏井（DN≤300，H≤1600）
1000×1000矩形钢筋混凝土给水排水检漏井（DN≤500，H≤4600）
1100×（1200～2400）矩形钢筋混凝土给水排水检漏井（DN≤1800，H≤5200）
矩形钢筋混凝土排水双联井（DN≤600，H≤5200）
矩形钢筋混凝土排水一字形三联井（DN≤600，H≤5200）
矩形钢筋混凝土排水L形三联井（DN≤600，H≤5200）
钢筋混凝土井井盖板(（800×800）单井和1200×1200双联井)
钢筋混凝土井井盖板(（1000×1000）单井和1200×1200双联井)
钢筋混凝土井井盖板(1100×（1200～2400）)
钢筋混凝土井井盖板（800×800和1000×1000一字形三联井）
钢筋混凝土井井盖板（800×800双联井和1200×1200一字形三联井）
钢筋混凝土井井盖板（800×800和1000×1000L形三联井）
钢筋混凝土井井盖板（1200×1200双联井和L形三联井）
钢筋混凝土井井盖板材料表（一）～（五）
钢筋混凝土检漏井钢筋表（一）～（五）
钢筋混凝土检漏井主要材料表
管道穿越井壁、沟壁构造图
04S531-4：湿陷性黄土地区给水阀门井
目录
说明
圆形井闸阀组合节点图
矩形井闸阀组合节点图
圆形砖砌给水阀门井（井下操作）DN≤500
圆形砖砌给水阀门井（地面操作）DN≤500
矩形钢筋混凝土给水阀门井（井下操作）DN≤2000
矩形钢筋混凝土给水阀门井主要尺寸表
砖砌给水阀门井井盖板
砖砌给水阀门井井盖板材料表
矩形钢筋混凝土井井盖板（一）～（三）
钢筋混凝土井井盖板材料表（一）～（三）
矩形钢筋混凝土给水阀门井钢筋表（一）～（五）
给水阀门井主要材料表
04S531-5：湿陷性黄土地区排水检查井
目录
说明
圆形砖砌排水检查井尺寸表
圆形排水检查井流槽形式图
Ф700圆形砖砌排水检查井（D≤400）
Ф1000圆形砖砌排水检查井（收口式）（D≤600）
Ф1000圆形砖砌排水检查井（盖板式）（D≤600）
Ф1250圆形砖砌排水检查井（收口式）（D＝600～800）
Ф1250圆形砖砌排水检查井（盖板式）（D＝600～800）
Ф1500圆形砖砌排水检查井（盖板式）（D＝800～1000）
矩形排水检查井流槽形式图
700×700矩形钢筋混凝土排水检查井（D≤400）
1000×1000矩形钢筋混凝土排水检查井（D≤600）
矩形直线钢筋混凝土排水检查井
矩形90度三通钢筋混凝土排水检查井
矩形90度四通钢筋混凝土排水检查井
竖管式砖砌（收口式）跌水井（直线内跌）（D≤200）
竖管式砖砌（盖板式）跌水井（直线内跌）（D≤200）
竖管式砖砌（收口式）跌水井（支线内跌）（D≤200）
竖管式砖砌（盖板式）跌水井（支线内跌）（D≤200）
竖槽式砖砌（收口式）跌水井（直线外跌）（D＝200～400）
竖槽式砖砌（盖板式）跌水井（直线外跌）（D=200～400）
竖槽式砖砌（收口式）跌水井（直线外跌）（D=400～600）
竖槽式砖砌（盖板式）跌水井（直线外跌）（D=400～600）
竖槽式砖砌（收口式）跌水井（支线外跌）（D=200～400）
竖槽式砖砌（盖板式）跌水井（支线外跌）（D=200～400）
竖管式钢筋混凝土跌水井（直线内跌）（D≤200）
竖管式钢筋混凝土跌水井（支线内跌）（D≤200）
竖槽式钢筋混凝土跌水井（直线外跌）（D＝200～400）
竖槽式钢筋混凝土跌水井（直线外跌）（D＝400～600）
竖槽式钢筋混凝土跌水井（支线外跌）（D＝200～400）
圆形砖砌井钢筋混凝土井盖板
圆形砖砌井钢筋混凝土井盖板材料表
竖槽式砖砌（盖板式）跌水井盖板配筋图（直线外跌）（D=200～400）
竖槽式跌水井盖板配筋图（直线外跌）（D=400～600）
竖槽式跌水井盖板配筋图（支线外跌、直线外跌）（D＝200～400）
矩形钢筋混凝土井井盖板（一）～（三）
矩形钢筋混凝土井井盖板材料表（一）～（五）
钢筋钢筋混凝土排水检查井钢筋表（一）～（六）
圆形砖砌排水检查井及跌水井主要材料表
矩形钢筋混凝土排水检查井主要材料表
矩形钢筋混凝土排水检查及跌水井主要材料表
