S4(二) 给水排水标准图集 室内给水排水管道及附件安装（二）(2012年合订本)

本合订本包括：09S407-1 《建筑给水铜管道安装》　　本图集适用于新建、改建、扩建的民用与工业建筑室内给水铜管道工程。管材与管件的公称尺寸DN8～DN200，管道系统的工作压力不大于1.6MPa（PN16，1.6N/mm2）。本次修编调整了无缝紫铜管管材规格，取消了T2牌号管材，明确了不同连接方式的适用条件，增加了环压式管道连接方式和分水器安装，补充完善了水表安装及立管与干管、支管连接等。用于指导建筑给水铜管道的正确选用和施工安装。10S407-2《建筑给水薄壁不锈钢管道安装》国家建筑标准设计图集适用于新建、改建和扩建的民用与工业建筑生活给水、生活热水、直饮水等用薄壁不锈钢管道工程。管材与管件的公称尺寸 DN10～DN300，管道系统的工作压力不大于1.6MPa(1.6N/mm2)。温度不大于100℃，不低于-10℃（若采用橡胶密封圈时）。　　主要内容包括：薄壁不锈钢管材的牌号、性能及成分，薄壁不锈钢管材的塑覆层类型、规格尺寸及性能指标，常见的管道连接方式，管道穿伸缩、沉降和抗震缝措施，管道穿墙体、池壁、楼板、屋面安装、管道自然补偿安装，水表和分水器安装，水嘴、自闭式冲洗阀、角阀和球阀的安装详图和管件等。　　本次修编根据薄壁不锈钢管道行业发展的最新成果，对原有连接方式进行了补充完善，增加了若干种目前常用的其他连接方式。补充完善了水表安装及立管与干管、支管连接等。　　为了解决建筑给水薄壁不锈钢管道连接种类繁多，规范建筑给水薄壁不锈钢管市场编制了该图集。用于建筑给水薄壁不锈钢管道的选用和施工。10SS410 《建筑特殊单立管排水系统安装》　　本图集为新编图集，适用于新建、改建及扩建的多层、高层民用建筑中特殊单立管排水系统的设计选用及施工安装。　　主要内容包括：特殊单立管排水系统设计选用说明，GY型旋流式铸铁苏维托单立管排水系统、XTN铸铁单立管排水系统、吉博力型HDPE苏维托单立管排水系统、CHT加强旋流器单立管排水系统、SUNS加强旋流器单立管排水系统、WAB加强旋流器单立管排水系统、GY型加强旋流器单立管排水系统、XTN型加强旋流器单立管排水系统、漩流降噪型单立管排水系统、RBS普通型内螺旋降噪单立管排水系统等特殊接头的规格尺寸、安装详图。　　本图集与10S406《建筑排水塑料管道安装》、04S409《建筑排水用柔性接口铸铁管安装》配套使用。11S405-1《建筑给水氯乙烯类塑料管道安装》　　本图集主要编制了建筑给水硬聚氯乙烯（PVC-U)、建筑给水氯化聚氯乙烯（PVC-C）和给水丙烯腈－丁二烯－苯乙烯（ABS）等三种管材的性能和规格；粘接连接、法兰连接、丝扣连接等安装详图；管道横管、立管、支管及伸缩节的安装图；常用管件。　11S405-2《建筑给水聚烯烃类塑料管道安装》　　本图集主要编制了PP-R、PE、PE-X、PE-RT、PB等五种管材的性能和规格；热熔连接、卡压式连接、法兰连接、螺纹连接等安装详图；管道横管、立管、支管及伸缩节的安装图；常用管件。　　11S405-3《建筑给水复合类塑料管道安装》　　本图集主要编制了包括铝塑复合管（dn16～75）、PP-R及PE-RT稳态复合管（dn20～75）、铝合金塑料复合管（dn20～110）等三种复合塑料管道的性能和规格；卡压式连接、卡套式连接、双热熔连接、热熔连接、法兰连接、螺纹连接等安装详图；管道横管、立管、支管及伸缩节的安装图；常用管件。　　11S405-4《建筑给水塑料管道安装通用详图》　　本图集主要编制了氯乙烯类、聚烯烃类、复合塑料管等给水塑料管道的管卡、支承、吊架、保温、阀门、管道穿墙、楼板及管道明（暗）装等通用节点详图；分水器及相应配件的选用与安装。

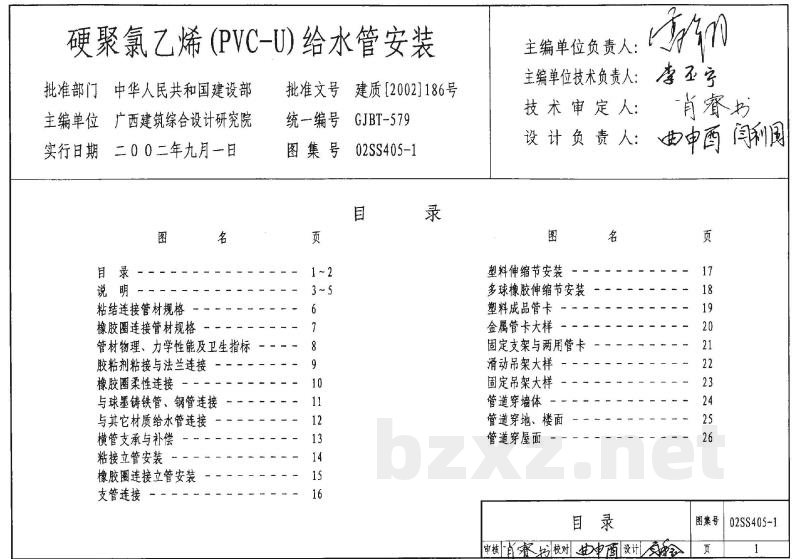

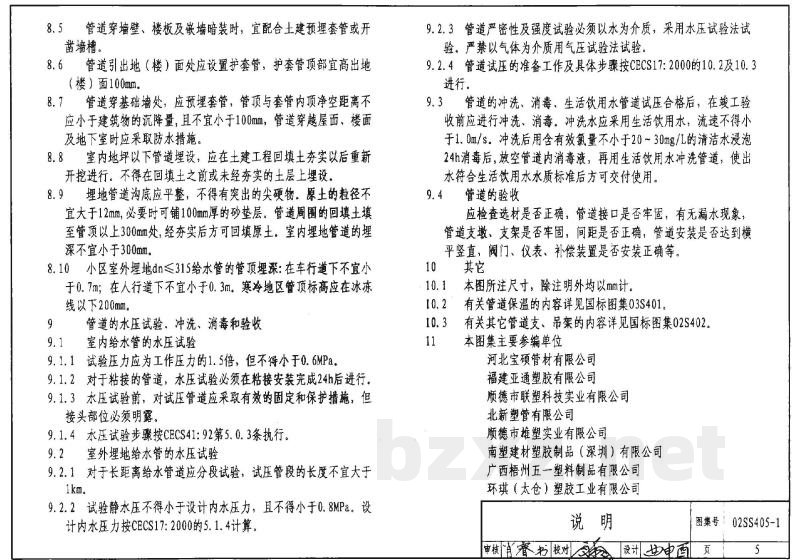

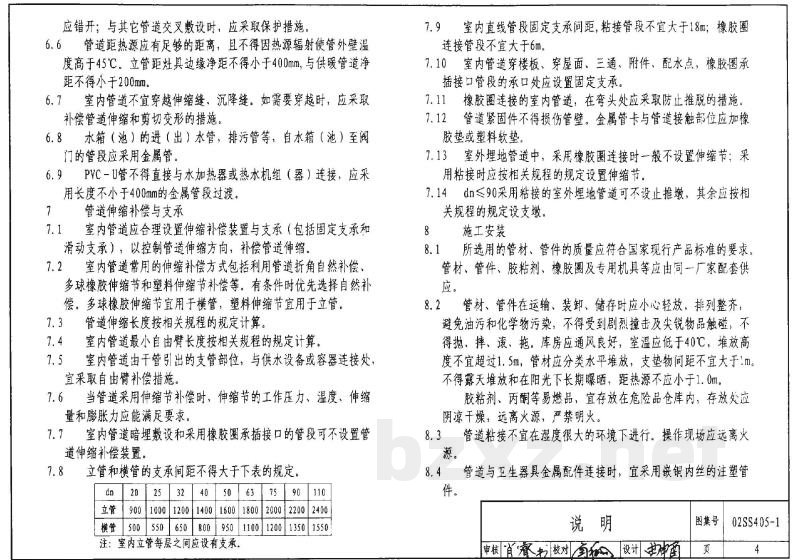

硬聚氯乙烯(PVC-U)给水管安装 批准部门中华人民共和国建设部主编单位广西建筑综合设计研究院实行日期　二00二年九月－日 图 目录 说明 粘结连接管材规格 橡胶圈连接管材规格 名 管材物理、力学性能及卫生指标胶粘剂粘接与法兰连接 橡胶圈柔性连接- 与球墨铸铁管、钢管连接 与其它材质给水管连接 横管支承与补偿 粘接立管安装 橡胶圈连接立管安装 支管连接一 批准文号建质【2002]186号 统一编号 GJBT-579 图集号02SS405-1 目录 页 1~2 3~5 6 7 8 9 10 11 12 13 14 15 16 主编单位负责人： 主编单位技术负责人： Daim 李圣 -肖睿书 技术审定人： 设 计 负责人：曲申酉 闯利園 图 塑料伸缩节安装 多球橡胶伸缩节安装 塑料成品管卡 金属管卡大样 固定支架与两用管卡 滑动吊架大样 固定吊架大样 管道穿墙体 管道穿地、楼面 管道穿屋面 名 目录 审核消睿扫校对出电商 设计全 页 17 18 19 20 21 22 23 24 25 26 图集号 02SS405-1 页 图 管道暗装 塑料阀门安装 分户水表安装 集中卧式水表安装 集中立式水表安装 龙头安装（） 龙头安装（二） 角阀安装 自闭式冲洗阀安装 脚踏液压阀配水管安装 大便槽配水管安装 大便槽冲洗水箱详图 分水鞍接头安装 千管引出支管大样 埋地管安装 管道穿越车行道安装 名 页 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 目录 图 管道支墩（一) 管道支墩(二) 管道支墩(三) 管道支墩（四） 管道支墩(五) 粘结接口注塑管件（一) 粘结接口注塑管件（二） 橡胶圈接口管件（一） 橡胶圈接口管件(二)） 橡胶圈接口管件（三) 名 橡胶圈接口玻璃钢复合管件（一）橡胶圈接口玻璃钢复合管件（二）一橡胶圈接口钢塑复合管件（一）→橡胶圈接口钢塑复合管件（二）一一目录 审核消睿书校对物申国设计瓦 页 43 44 45 46 47 48 49 50 51 52 53 54 55 56 图集号 02SS405-1 页 2 说 1本图集根据建设部建设1998]13号文《关于印发<九九八年国家建筑标准设计编制工作计划的通知》下达的任务编制。在编制过程中，参照了建设部、国家经贸委、质量技监局建材局共同发布的建住房【1999]295号文“在城镇新建住宅中，逐步限时禁止使用热镀锌钢管，推广应用各种塑料给水管”的精神。 本图集是《给水塑料管安装》的第一分册。2本图集适用于新建、改建、扩建的民用建筑工程中水温不高于45℃，系统工作压力不大于0.6MPa，dn≤110的室内给水管道安装，以及dn≤315的居住小区、厂区室外给水管道埋地铺设．工业建筑工程可参考使用。 该管材不得用于室内消防管道和与其相连接的其它给水系统。3 设计依据 3.1 3.2 3.3 3.4 3.5 3.6 4 《建筑给水排水设计规范》GB50015：《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002；《给水用硬聚氯乙烯（PVC-U）管材》GB/T10002·1-1996:《给水用硬聚氟乙烯管件》GB/T10002·2;《建筑给水硬聚氯乙烯管道设计与施工验收规程》CECS41:92《埋地硬聚氯乙烯给水管道工程技术规程》CECS17:20001管材选择 应根据系统的工作压力和输送的水温，再考虑工程安全余量4.1 来选择管材的公称压力。公称压力（PN）指在20亡、50年寿命的条件下，管材的设计最大充许工作压力。4.2若温度t在25~45℃之间时应按下表中不同温度的下降系数（ft）修正管材设计最大允许工作压力（Pp）。Pp=ft·PN水温t(C) 下降系数（ft） 0 ~25 1. 0 25 ~ 35 0.8 35- 45 0.63 朋 4.3考虑在施工和使用过程中，管道会产生一一定的附加应力和摩损等不利情况。因此推荐系统的工作压力Ps=0.6～0.8Pp。4.4综合上述因素，系统工作压力≤0.6MPa的室内给水管道，当dn<50时宜选用公称压力1.6MPa的管材；当dn≥50时宜选用公称压力1.OMPa及以上的管材。 s 管道连接 5.1 5.2 粘接承插接口 适用管径dn≤110，一般用于室内给水管道安装，橡胶圈承插接口 适用管径dn≥63，可用于室内、外给水管道安装。过渡连接 5.3 PVC-U管道与小管径的金属附件或其它种类的管道，宜采用注塑成型的嵌铜内丝连接。 PVC-U骨道与较大管径的金属附件或其它种类的管道，可采用法兰连接。 6 管道布置与敷设 6.1室内管道宜暗装，也可明装。但不得理设在承重结构内。6.2室内管道可在管并、管肇、吊预、管沟内敷设。dn≤25时也可嵌墙埋设，并应采用粘接。 6.3管道明装时，在有可能碰撞、冰冻或阳光直射的场所应采取保护措施。 6.4管道垂直穿越墙、板、梁、柱时应加套管：穿越地下室外墙时应加防水套管：穿楼板和屋面时应采取防水措施，6.5与其它管道同沟（架）平行敷设时，宜沿沟（架）边布置：上下平行敷设时，不得数设在热水或蒸汽管的上面，且平面位置说明 图集号丨02SS405-1 申核消睿校对自间设计如中西页3 应错开；与其它管道交叉敷设时，应采取保护措施，6.6管道距热源应有足够的距离，且不得因热源辐射使管外壁温度高于45℃。立管距灶具边缘净距不得小于400mm，与供暖管道净距不得小于200mm。 6.7室内管道不宜穿越伸缩缝、沉降缝。如需要穿越时，应采取补偿管道伸缩和剪切变形的措施。6.8水箱（池）的进（出）水管，排污管等，自水箱（池）至阀门的管段应采用金属管 6.9PVC-U管不得直接与水加热器或热水机组（器）连接，应采用长度不小于400mm的金属管段过渡。7管道伸缩补偿与支承 7.1室内管道应合理设置伸缩补偿装置与支承（包括固定支承和滑动支承），以控制管道伸缩方向，补偿管道伸缩。7.2室内管道常用的伸缩补偿方式包括利用管道折角自然补偿多球橡胶伸缩节和塑料伸缩节补偿等。有条件时优先选择自然补偿。多球橡胶伸缩节宜用于横管，塑料伸缩节宜用于立管。7.3管道伸缩长度按相关规程的规定计算7.4室内管道最小自由臂长度按相关规程的规定计算。7.5室内管道由干管引出的支管部位，与供水设备或容器连接处宜采取自由臂补偿措施， 7.6当管道采用伸缩节补偿时，伸缩节的工作压力、温度、伸缩量和膨胀力应能满足要求。 7.7室内管道暗理敷设和采用橡胶圈承插接口的管段可不设置管道伸缩补偿装置。 7.8立管和横管的支承间距不得大于下表的规定。dn 立管 横管 20 900 500 25 1000 550 32 1200 650 4050 63 1400|1600 75 90 20002200 1800 110 2400 8009501100|1200|1350|1550 注：室内立管每层之间应设有支承7.9室内直线管段固定支承间距，粘接管段不宜大于18m；橡胶圈连接管段不宜大于6m。 7.10室内管道穿楼板、穿屋面、三通、附件、配水点，橡胶圈承插接口管段的承口处应设置固定支承。7.11橡胶圈连接的室内管道，在弯头处应采取防止推脱的措施。7.12管道紧固件不得损伤管壁。金属管卡与管道接触部位应加橡胶垫或塑料软垫 7.13室外埋地管道中，采用橡胶圈连接时一般不设置伸缩节；采用粘接时应按相关规程的规定设置伸缩节。7.14dn≤90采用粘接的室外埋地管道可不设止推墩，其余应按相关规程的规定设支墩 施工安装 8 8.1所选用的管材、管件的质量应符合国家现行产品标准的要求管材、管件、胶粘剂、橡胶圈及专用机具等应由同一广家配套供应。 8.2管材、管件在运输、装卸、储存时应小心轻放、排列整齐，避免油污和化学物污染，不得受到剧烈撞击及尖锐物品触碰，不得抛、摔、滚、拖。库房应通风良好，室温应低于40℃，堆放高度不宜超过1.5m，管材应分类水平堆放，支垫物间距不宜大于1m，不得露天堆放和在阳光下长期曝晒，距热源不应小于1.0m。胶粘剂、丙酮等易燃品，宜存放在危险品仓库内，存放处应阴凉干燥，远离火源，严禁明火。8.3管道粘接不宜在湿度很大的环境下进行。操作现场应远离火源。 8.4管道与卫生器具金属配件连接时，宜采用嵌铜内丝的注塑管件。 说明 图集号02SS405-1 审核首睿书校对自设计中函 1页 4 8.5管道穿境壁、楼板及嵌墙暗装时，宜配合土建预埋套管或开凿墙槽。 8.6管道引出地（楼）面处应设置护套管，护套管顶部宜高出地（楼）面100mm。 8.7管道穿基础墙处，应预理套管，管顶与套管内顶净空距离不应小于建筑物的沉降量，且不宜小于100mm，管道穿越屋面、楼面及地下室时应采取防水措施。 8.8室内地坪以下管道理埋设，应在土建工程回填土夯实以后重新开挖进行。不得在回填土之前或未经夯实的土层上埋设，埋地管道沟底应平整，不得有突出的尖硬物，原土的粒径不8.91 宜大于12mm，必要时可铺100mm厚的砂垫层：管道周围的回土填至管顶以上300mm处，经夯实后方可回填原土。室内埋地管道的埋深不宜小于300mm。 8.10小区室外埋地dn≤315给水管的管顶理深：在车行道下不宜小于0.7m；在人行道下不宜小于0.3m。寒冷地区管预标高应在冰冻线以下200mm。 9 管道的水压试验、冲洗、消毒和验收9.1室内给水管的水压试验 9.1.1试验压力应为工作压力的1.5倍，但不得小于0.6MPa。9.1.2对于粘接的管道，水压试验必须在粘接安装完成24h后进行9.1.3水压试验前，对试压管道应采取有效的固定和保护措施，但接头部位必须明露。 9.1.4水压试验步骤按CECS41:92第5.0.3条执行。9.2室外埋地给水管的水压试验 9.2.1对于长距离给水管道应分段试验，试压管段的长度不宜大于1km。 9.2.2试验静水压不得小于设计内水压力，且不得小于0.8MPa。设计内水压力按CECS17:2000的5.1.4计算。9.2.3管道严密性及强度试验必须以水为介质，采用水压试验法试验。严禁以气体为介质用气压试验法试验9.2.4管道试压的准备工作及具体步骤按CECS17:2000的10.2及10.3进行。 9.3管道的冲洗、消毒、生活饮用水管道试压合格后，在工验收前应进行冲洗、消毒。冲洗水应采用生活饮用水，流速不得小于1.0m/s。冲洗后用含有效氯量不小于20~30mg/L的清洁水浸泡24h消毒后，放空管道内消毒液，再用生活饮用水冲洗管道，使出水符合生活饮用水水质标准后方可交付使用。9.4管道的验收 应检查选材是否正确，管道接口是否牢固，有无漏水现象，管道支墩、支架是否牢固，间距是否正确，管道安装是否达到横平竖直，阀门、仪表、补偿装置是否安装正确等。10其它　 ：10.1本图所注尺寸，除注明外均以mm计。10.2有关管道保温的内容详见国标图集03S401。10.3 有关其它管道支，吊架的内容详见国标图集02S40211 本图集主要参编单位 河北宝硕管材有限公司 福建亚通塑胶有限公司 顺德市联塑科技实业有限公司 北新塑管有限公司 顺德市雄塑实业有限公司 南塑建材塑胶制品（深圳）有限公司广西梧州五一塑料制品有限公司环琪（太仓）塑胶工业有限公司说明 图集号：02SS405-1 审核餐书校对设计酉页 5 XXXXXX xx 网 L/2 粘接连接承插口 L/2 管材公称压力和规格尺寸 公称外径 dn 20 25 32 40 50 63 75 90 110 0.60 2.0 2.2 2.7 3.2 x (mm） 不同公称压力PN（MPa）的管材公称壁厚en0.80 2. 0 2.5 2.9 3.5 3.9 注：en =2. 0mm为最小壁厚。 1.00 2.0 2. 4 3. 0 3.6 4.3 4.8 1. 25 2.0 2. 4 3.0 3.8 4.5 5.4 5.7 1.60 2.0 2. 0 2.4 3. 0 3.7 4.7 5.6 6.7 7.2 说明： 公称外径 (dn) 20 25 32 40 50 63 75 90 110 承口尺寸 最小深度 (L) 16.0 18. 5 22. 0 26. 0 31.0 37.5 43.5 51.0 61.0 中部平均内径(ds) 最小 20.1 25.1 32.1 40.1 50.1 63.1 75.1 90.1 110.1 () 最大 20. 3 25.3 32.3 40.3 50.3 -63.3 75.3 90.3 110.4 1.．管材壁厚en应≥本图表列数据，且不允许有负偏差2．管长一般按6m/根供应，如有特殊要求，供需双方协商确定。 粘结连接管材规格 审核餐划校对设计图 图集号 页 02SS405-1 6 公称外径 dn 63 75 90 110 125 140 160 180 200 225 250 280 315 节点A 管材公称压力和规格尺寸 不同公称压力PN(MPa)的管材公称壁厚en0.6 2. 0 2.2 2.7 3.2 3.7 4.1 4.7 5.3 5.9 6.6 7.3 8.2 9. 2 0.8 2. 5 2.9 3.5 3.9 4. 4 4. 9 5. 6 6.3 7.3 7.9 8.8 9.8 11.0 1. 0 3. 0 3. 6 4.3 4.8 5. 4 6.1 7. 0 7.8 8.7 9. 8 10.9 12.2 13.7 1.25 3.8 4.5 5.4 5.7 6.0 6.7 7.7 8.6 9.6 10.8 11.9 13. 4 15.0 1.6 4.7 5.6 6.7 7.2 7.4 8.3 9.5 10. 7 11.9 13.4 14.8 16.6 18.7 (mm) 承口最 小深度 L 64 67 70 75 78 81 86 90 94 100 105 112 118 X 888888888 88888888 橡胶圈连接承插口 说明： 1．管材壁厚e应≥本图表列数据en。o 888888888： XX 2.管材承口尺寸应符合本图表中所列要求。3．管长一般按4或6m供应。 橡胶圈连接管材规格 申核百睿校对波设计 图集号 页 Ａ 02SS405-1 7 单位 代号 ② ? 4 ? 6 图集参编单位管材、管件生产情况单位名称 河北宝硕管 材有限公司 福建亚通塑 胶有限公司 顺德市联塑科技 实业有限公司 北新塑管 有限公司 顺德市雄塑实 业有限公司 连接 公称压力PN（MPa） 方式 10.6 m 南塑建材塑胶制品 （深圳）有限公司 tt 广西梧州五—塑 料制品有限公司 环琪（太仓）塑 胶工业有限公司 0.8 10 25 1.6 dn（mm） 20～225 63~800 20~225 63~630 20～200 63-800 20～160 63~400 20~200 63~400 20~225 63~400 20～225 63~315 20~225 分类 物 理 性 能 力 学性 能 卫生指 标 项 管材物理、力学性能及卫生指标技术指标 密 度 维卡软化温度 纵向回缩率 弹性模量 导热系数 二氯甲烷浸溃试验 线膨胀系数 落锤冲击试验 液压试验 连接密封试验 铅的萃取值 锡的萃取值 镉的萃取值 汞的萃取值 氯乙烯单体含量 说明： 1350~1460kg/m3 ≥80℃ 5% 3000MPa 0.29W/m-K 表面无变化（1515min） 0. 06 ~ 0. 08mm/mC OCTIR≤5% 无破裂无渗漏 无破裂无渗漏 第一次≤1. 0mg/L 第三次≤0.3mg/L第三次≤0.02mg/L 三次萃取每次≤0.02mg/L 三次萃取每次≤0.02mg/L ≤1.0 mg/kg 1．粘结接口注塑管件详见48~49页橡胶圈接口各种管件详见50~56页2. 式指胶粘剂粘接，II式指橡胶圈连接，3. 管材物理、力学性能及卫生指标审核百睿书校对蒸波设计 图集号 页 02SS405-1 8 X xxxxx XXXXXXXXXXXXX x文xx 文文 XXXXXXXXXX 管道接头大样 橡胶垫 PVC-U管 粘接 法兰套 法兰连接 法兰盘 节点A 粘接 PVC-U管 es0 1~0 说明 管道粘接不宜在湿度很大的环境下进行，操作场所应远离火源，防止撞击。在5℃以下的环境中不宜操作。 在涂刷溶剂之前，应先用砂纸将粘结表面打毛2. 用干布将粘结表面擦净，表面不得沾有尘埃、水迹及油污，当表面沾有油污时，应用棉纱蘸丙酮等清洁剂擦拭干净。 胶粘剂涂刷要求：采用油刷沿轴向涂刷，涂刷3. 动作应迅速，涂抹应均匀，涂刷的胶粘剂应适量，不得漏涂或涂抹过厚。冬季施工时，应先涂承口，后涂插口。涂刷胶粘剂后，应在20s内完成粘接。若操作过程中胶粘剂干，应清除后重新涂刷。 涂刷胶粘剂后，应立即找正方向对准轴线将管4 端插入承口，并用力推挤至所画标线。插入后将管旋转1/4圈，在30s（dn≤63）或60s（dn75～110）时间内保持施加的外力不变，并保证接口的直度和位置正确 5．承插接口插接完毕，应立即将接头处多余的胶粘剂用棉纱或干布蘸清洁剂擦拭干净，并根据胶粘剂性能和气候条件静置至接口固化为止，冬季施工固化时间应适当延长。6．法兰由生产管材厂家配套供应并按常规方法进行连接。 胶粘剂粘接与法兰连接 审核首睿拍校对黄波设计态 图集号 02SS405-1 页 9 橡胶密封圈 10~15 管长6m的管端伸缩量 施工时最低环境温度（℃C） 15 10 5 设计最大温差(℃) 25 30 35 注：1．管道运行中的内外介质最高温度按40℃计算，如大于40℃时按实际温差调整 2．管长不等于6m时，伸缩量可按照实际管长依比例调整。 伸缩量（mm） 10.5 12.6 14.7 说明 1．管端插入长度L应考虑由于温差产生的伸缩量。一般情况下可按左下表采用。2．安装要求 （1）清理干净承插口工作面，由上表划出插入长度标记线。 （2）正确安装橡胶圈，不得装反或扭曲，（3）把润滑剂均匀涂于承口处、橡胶圈和管插口端外表面，严禁用黄油及其他油类作润滑剂以防腐蚀胶圈。 （4）将连接管道的插口对准承口，使用拉力工具，将管在平直状态下一次插入至标线。若插入阻力过大，应及时检查橡胶圈是否正常。 （5）用塞尺沿管材周围检查安装情况是否正常。 3．柔性连接推荐采用A型橡胶圈。橡胶圈柔性连接 审核首睿物校对蓄坡设计 图集号 页 02SS405-1 10 D D D FRP PYC-U管 承盘连接 n- FRP xxXxxXxx PVC-U管 15% L 插盘连接 n-d 大 120 120 密封垫 密封垫 铸铁管或钢管 铸铁管或钢管 dn 63 75 90 110 125 160 200 225 250 280 315 L 244 250 254 269 273 309 341 368 405 411 495 说明 承(插)盘接头规格表 PN(1.OMPa) D 145 185 200 220 250 285 340 340 395 445 445 D, 110 145 160 180 210 240 295 295 350 400 400 n-d 4-14 4-18 4-18 8-18 8-18 8-22 8-22 8-22 12-22 12-22 12-22 mm 8 3 3 3 4 4 4 4 4 5 5 5 1．PVC-U管件法兰与铸铁管件、钢管件法兰连接时，将螺纹孔对准，中间垫以密封垫，用螺丝连接。对称用力，达到均匀紧密连接。FRP为玻璃钢复合层。 2 与球墨铸铁管、钢管连接 审核首睿扫校对艺波设计 图集号 页 02SS405-1 11 PP-R铜外丝直通 PP-R管 XXXXXx 与PP-R管连接 铝塑复合管 铜外丝直通 嵌入铜内丝 与铝塑复合管连接 粘接 PVC-U管 PVC-U铜内丝直通 嵌入铜内丝 PVC-U管 文文 PVC-U铜内丝直通 热镀锌钢管 嵌入铜内丝 X区 XX 粘接 PVC-U管 PVC-U铜内丝直通 与热镀锌钢管连接 说明 本图仅编制铜内丝直通，采用其它方式1. 连接可参照生产厂家资料 2. 丝接处应先缠绕生料带 与其它材质给水管连接 审核睿相校对黄液设计面 图集号 页 02SS405-1 12
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

S4(二)：给水排水标准图集 室内给水排水管道及附件安装（二）(2012年合订本)
09S407-1：建筑给水铜管道安装
目录
总说明
无缝紫铜管管材的规格、性能、成分
铜管管材的公称尺寸、壁厚、硬度状态与工作压力关系表
铜管管材的塑覆层类型
铜管管材的塑覆层规格尺寸、性能指标
给水铜管的安装间距
钎焊式管道连接
卡压式管道连接
环压式管道连接
卡套式管道连接
螺纹式管道连接
沟槽式管道连接
松套法兰式管道连接
立管与干管、支管连接
管道穿伸缩、沉降和抗震缝措施
管道穿墙体、池壁安装
管道穿楼板、屋面安装
砖墙凿孔式固定支架安装
钢筋混凝土柱固定支架安装
钢筋混凝土墙板固定支架安装
DN50～DN80铜质固定支架装配图
DN100～DN150铜质固定支架装配图
活动支架配件
管道自然补偿安装
立管或横干管铜质波纹伸缩节安装
不锈钢线性温度补偿器安装
沿墙明敷卧式分户水表安装
嵌墙式分户水表安装
立式水表明敷或管道井安装
分水器安装与管道布置原理图
球阀安装详图
水嘴安装详图
自闭式冲洗阀安装详图
角阀安装详图
管件
钎焊式管件承口、插口基本尺寸
钎焊式直通类管件
钎焊式承口直通类转换管件
钎焊式螺纹直通类转换管件
钎焊式活接类管件
钎焊式承口弯头类管件
钎焊式螺纹弯头类管件
钎焊式承口三通类管件
钎焊式螺纹三通类管件
钎焊式三承异径导流三通管件
钎焊式异径三通、四通类管件
钎焊式180°弯管及跨管、管帽
卡压式直通、管帽类管件
卡压式直通类转换管件
卡压式弯头类管件
卡压式三通类管件
环压式直通类管件
环压式直通类转换管件
环压式弯头类管件
环压式三通、四通类管件
环压式三通类转换管件
卡套式直通类管件
卡套式直通类转换管件
卡套式弯头类管件
卡套式三通类管件
螺纹直通类、弯头类管件
螺纹式活接头、三通类管件
沟槽式管道管接头件
螺纹松套钢法兰
承口松套钢法兰、全铜法兰
松套法兰垫片及盲板
10S407-2：建筑给水薄壁不锈钢管道安装
目录
总说明
管材与接口
薄壁不锈钢管的牌号、成分和力学性能
各类管道连接方式的静水压、最小拉拔阻力要求
生活饮用水管道系统用橡胶密封件的物理性能
薄壁不锈钢管管材的覆塑层类型
薄壁不锈钢管管材的覆塑层规格尺寸、性能指标
保温及不保温薄壁不锈钢管道重量表
卡压六角式管道连接
卡压六角式管材及各管件橡胶密封圈规格
卡压梅花式管道连接
卡压梅花式管材及橡胶密封圈规格
内插卡压式管道连接
内插卡压式管材及管件、各类管件橡胶密封圈规格
双压单封式管道连接
双压单封式管材及承口基本尺寸、橡胶密封圈规格
双压双封式管道连接
双压双封式管材及橡胶密封圈规格
环压式管道连接
环压式管材及橡胶密封圈规格
卡凸压缩式锁紧螺母、锁紧法兰管道连接
卡凸压缩式管材及橡胶密封圈规格
凸环压缩式顶筒螺纹、扣紧法兰管道连接
凸环压缩式管材及橡胶密封圈规格
卡环压缩式管道连接
锁扩式螺纹、法兰管道连接
锁扩式管材及橡胶密封圈规格
端面式螺纹、法兰管道连接
端面式管材及橡胶密封圈规格
活接螺纹式管道连接
活接螺纹式管件、不锈钢密封环及O形密封圈
活套法兰式管道连接
活套法兰式不锈钢密封环、密封圈、活套法兰、翻边短节
卡箍法兰式管道连接
承插氩弧焊式管道连接
承插氩弧焊式管件承口
对接氩弧焊式管道连接
沟槽式管道连接
沟槽式沟槽规格
沟槽式橡胶密封圈规格及其物理性能
安装详图
薄壁不锈钢管的安装间距
立管与干管、支管的自由臂连接
管道穿伸缩、沉降和抗震缝措施
管道穿墙体、墙基础、池壁安装
管道穿楼板、屋面安装
横管固定支架安装
立管固定支架安装
活动支架配件
管道自然补偿措施
接管式不锈钢波形膨胀节安装
法兰式不锈钢波形膨胀节安装
不锈钢线性温度补偿器安装
沿墙明敷卧式水表安装
嵌墙式分户水表安装
立式水表明敷或管道井安装
分水器安装与管道布置原理图
球阀安装详图
水嘴安装详图
自闭式冲洗阀安装详图
角阀安装详图
不锈钢管与铜管、塑料管、阀件、附件的连接
管件
卡压六角式直通类及其转换管件
卡压六角式活接及法兰管件
卡压六角式弯头类及其转换管件
卡压六角式三通类、四通类管件
卡压六角式三通类转换管件
卡压梅花式直通类及其转换管件
卡压梅花式弯头类及其转换管件
卡压梅花式三通、四通、管帽及跨管管件
卡压梅花式三通类转换管件
内插卡压式直通类及其转换管件
内插卡压式弯头类及其转换管件
内插卡压式三通类转换管件及四通管件
双压单封式直通类及其转换管件
双压单封式活接及弯头类管件
双压单封式弯头类转换管件
双压单封式三通类管件
双压单封式三通类转换管件及四通管件
双压双封式直通、弯头及其转换管件
双压双封式弯头、三通及其转换管件
环压式直通、管帽、法兰接管件
环压式直通类转换及活接管件
环压式弯头类管件
环压式弯头类转换管件
环压式三通、四通类管件
环压式三通类转换管件
卡凸压缩式锁紧螺母型直通及其转换管件
卡凸压缩式锁紧螺母型弯头及其转换管件
卡凸压缩式锁紧螺母型三通、四通及其转换管件
卡凸压缩式锁紧法兰型直通、弯头及其转换管件
卡凸压缩式锁紧法兰型三通、四通及其转换管件
凸环压缩式顶筒螺纹型直通及其转换管件
凸环压缩式顶筒螺纹型弯头、三通及其转换管件
凸环压缩式扣紧法兰型及法兰转换管件
凸环压缩式扣紧法兰型直通、弯头、三通管件
卡环压缩式直通及其转换管件
卡环压缩式弯头、三通及其转换管件
锁扩式螺纹型直通及其转换管件
锁扩式螺纹型弯头、三通类及其转换管件
锁扩式法兰型直通、弯头类管件
锁扩式法兰型三通类及其转换管件
端面式螺纹型接头类及其转换管件
端面式螺纹型弯头、三通类及其转换管件
端面式凹凸法兰型及法兰、螺纹转换管件
端面式法兰型45°弯头及其转换管件
端面式法兰型90°弯头及其转换管件
端面式法兰型三通、四通类管件
活接螺纹式直通及其转换管件
活接螺纹式弯头及其转换管件
活接螺纹式三通及其转换管件
卡箍法兰式卡箍活接管件
承插氩弧焊式直通及其转换管件
承插氩弧焊式活接管件
承插氩弧焊式弯头及其转换管件
承插氩弧焊式三通、四通及其转换管件
对接氩弧焊式大管径各类管件
对接氩弧焊式小管径直通、弯头类管件
对接氩弧焊式小管径三通、四通类管件
沟槽式直通、弯头管件
沟槽式三通、四通、法兰转换、盲板
附表
建筑给水薄壁不锈钢管沿程水头损失计算表
10SS411：建筑给水复合金属管道安装
目录
总说明
钢塑复合管
内涂塑复合钢管构造、规格、性能
内外涂塑复合钢管构造、规格、性能
内外涂塑复合钢管的修补
内衬塑复合钢管构造、规格、性能
内衬塑复合钢管尺寸表
外覆塑内衬塑复合钢管尺寸表
钢塑复合管剖面图
钢塑复合管螺纹连接技术要求
衬塑内螺纹管件
给水衬塑可锻铸铁管件外形及性能
钢塑复合管沟槽式接头
沟槽式管件连接操作说明
钢塑复合管法兰连接
钢塑复合管与铜管连接
钢塑复合管与薄壁不锈钢管、塑料管连接
内衬不锈钢复合管
内衬不锈钢复合管结构尺寸
内衬不锈钢复合管螺纹连接
内衬不锈钢复合管法兰连接
内衬不锈钢复合管焊接
内衬不锈钢复合管切削卡箍式、滚压卡式、卡套式连接
钢塑复合压力管（PSP管）
PSP管构造、规格、性能
双热熔管件承插口
PSP管连接操作说明
PSP管法兰
PSP管法兰连接示意图
通用安装
管道穿墙体、池壁安装
管道穿楼板、屋面安装
管道埋地、墙、地板开槽安装
沿墙水平（垂直）安装单管固定托架图
预埋件式水平（垂直）安装单管固定托架图
沿墙水平（垂直）安装双管固定托架图
预埋件式水平（垂直）安装双管固定托架图
管件
沟槽式连接涂塑管件示意图
沟槽式连接涂塑管件尺寸表
沟槽式连接涂塑异径三通
沟槽式连接涂塑异径管
沟槽螺纹式连接异径管
涂塑刚性沟槽式管接头
涂塑挠性沟槽式管接头
法兰连接涂塑管件
法兰连接涂塑异径管
内衬不锈钢管件
PSP管用等径、异径三通，等径、异径管套，堵头
PSP管用异径、45°、90°弯头；活接头熔件，活接转换接头
PSP管用外螺弯头、接头、三通
PSP管用内螺弯头、接头、三通
PSP管用带座内、外螺90°弯头
PSP管用45°、90°弯头
PSP管用等径、异径三通、等径四通
PSP管用堵头、管套、法兰
PSP管用异径套管、内外螺接头、外螺三通
PSP管用内螺三通、内外螺弯头
11S405-1：建筑给水氯乙烯类塑料管道安装
目录
总说明
管材规格及性能
PVC-U管材规格及性能（一）
PVC-U管材规格及性能（二）
PVC-U管件规格及性能
PVC-U活套法兰及胶粘剂
PVC-C管材规格及性能（一）
PVC-C管材规格及性能（二）
PVC-C管件规格及性能（一）
PVC-C管件规格及性能（二）
ABS管材规格及性能
ABS管材规格、管件性能
ABS管件规格（一）
ABS管件规格（二）
管道连接
PVC-U管粘接连接
PVC-C管粘接连接
ABS管粘接连接
法兰连接
丝扣连接（一）
丝扣连接（二）
横管、立管、支管及伸缩节安装
横管安装
立管安装
支管安装
PVC-U、PVC-C塑料伸缩节安装
多球橡胶伸缩节安装
PVC-U管件
PVC-U管粘接接口注塑管件（一）
PVC-U管粘接接口注塑管件（二）
PVC-U管粘接接口注塑管件（三）
PVC-U管粘接接口注塑管件（四）
PVC-U管粘接接口注塑管件（五）
PVC-U管粘接接口注塑管件（六）
PVC-U管粘接接口注塑管件（七）
PVC-U管粘接接口注塑管件（八）
PVC-C管件
PVC-C管粘接接口注塑管件（一）
PVC-C管粘接接口注塑管件（二）
PVC-C管粘接接口注塑管件（三）
ABS管件
ABS管粘接接口注塑管件
11S405-2：建筑给水聚烯烃类塑料管道安装
目录
总说明
管材规格及性能
PP-R管材规格及性能
PP-R管件规格及性能
PE管材规格及性能（一）
PE管材规格及性能（二）
PE管件规格及性能（一）
PE管件规格及性能（二）
PE管件规格及性能（三）
PE-X管材规格及性能
PE-X管材系统适应性试验、管件力学性能
PE-RT管材及管件物理力学性能
PE-RT管材规格尺寸
PE-RT管件规格尺寸
PB管材物理力学性能
PB管材规格、管件物理力学性能
PB管件规格尺寸
管道连接
PP-R管热熔承插连接
PE、PE-RT、PB管热熔承插连接
PE、PE-T管热熔对接连接
PP-R管电熔连接
PE、PE-RT、PB管电熔连接
PE-X管卡箍式连接
PE-X管卡压式连接
法兰连接
螺纹连接（一）
螺纹连接（二）
横管、立管、支管及伸缩节安装
横管安装（一）
横管安装（二）
最小自由臂、最大支承间距尺寸表
立管安装
支管安装
单向伸缩节安装
多球橡胶伸缩节安装
热水管托、支架布置
管件图
PP-R管件（一）
PP-R管件（二）
PP-R管件（三）
PP-R管件（四）
PP-R管件（五）
PP-R管件（六）
PE管件（一）
PE管件（二）
PE管件（三）
PE管件（四）
PE管件（五）
PE管件（六）
PE-X管卡箍式管件（一）
PE-X管卡箍式管件（二）
PE-X管卡箍式管件（三）
PE-RT管件（一）
PE-RT管件（二）
PE-RT管件（三）
PE-RT管件（四）
PE-RT管件（五）
PB管件（一）
PB管件（二）
PB管件（三）
PB管件（四）
11S405-3：建筑给水复合类塑料管道安装
目录
总说明
管道规格及性能
搭接焊式铝塑复合管力学性能
搭接焊式铝塑复合管力学性能及规格尺寸
对接焊式铝塑复合管力学性能
对接焊式铝塑复合管力学性能及规格尺寸
铝塑复合管卡压式管件物理力学性能
铝塑复合管卡压式管件规格尺寸
铝塑复合管卡套式和双热熔承插式管件物理力学性能
铝塑复合管卡套式和双热熔承插式管件规格尺寸
PP-R塑铝稳态复合管物理力学性能
PP-R塑铝稳态复合管材、管件的物理力学性能
PE-RT塑铝稳态复合管物理力学性能
PE-RT塑铝稳态复合管材、管件的物理力学性能
塑铝稳态复合管规格尺寸
铝合金衬塑复合管物理性能
铝合金衬塑复合管物理性能及材规格尺寸
管道连接
铝塑复合管卡压式连接
铝塑复合管卡套式连接
铝塑复合管双热熔承插式连接
塑铝稳态复合管热熔承插连接
铝合金衬塑复合管热熔承插连接
塑铝稳态复合管、铝合金衬塑复合管与金属管法兰连接
铝塑复合管与其他材质给水管道螺纹连接
塑铝稳态复合管、铝合金衬塑复合管与其他材质给水管道螺纹连接
横管、立管、支管及伸缩节安装
横管安装（一）
横管安装（二）
立管安装
支管安装
多球橡胶伸缩节安装
相关技术资料
铝塑复合管
铝塑复合管卡压式管件（一）
铝塑复合管卡压式管件（二）
铝塑复合管卡压式管件（三）
铝塑复合管卡套式管件（一）
铝塑复合管卡套式管件（二）
铝塑复合管双热熔管件（一）
铝塑复合管双热熔管件（二）
铝塑复合管双热熔管件（三）
铝塑复合管双热熔管件（四）
塑铝稳态复合管
塑铝稳态复合管热熔管件（一）
塑铝稳态复合管热熔管件（二）
塑铝稳态复合管热熔管件（三）
塑铝稳态复合管热熔管件（四）
塑铝稳态复合管热熔管件（五）
塑铝稳态复合管热熔管件（六）
铝合金衬塑复合管
铝合金衬塑复合管热熔承插管件（一）
铝合金衬塑复合管热熔承插管件（二）
铝合金衬塑复合管热熔承插管件（三）
11S405-4：建筑给水塑料管道安装通用详图
目录
总说明
通用节点详图
分户水表安装（一）
分户水表安装（二）
集中卧式水表安装
集中立式水表安装
管道穿基础墙、地下室外墙、内墙安装
管道穿室内地面安装
管道穿楼面预留洞安装
管道穿楼面预留套管安装
管道穿屋面安装
管道穿伸缩缝、沉降缝安装
塑料成品管卡
塑料、金属成品管卡
金属管卡
固定支架
滑动吊架与两用管卡
固定吊架大样
管道嵌墙暗装
水嘴安装（一）
水嘴安装（二）
角阀安装
自闭式冲洗阀安装
热水回水导流三通安装
检修小门安装（一）
检修小门安装（二）
分水器
供水系统示意图（一）分水器吊顶内设置
供水系统示意图（二）分水器地上设置
铜材质分水器
不锈钢分水器
聚丁烯注塑分水器（电熔连接）
管材及护套管剖面图
分水器安装
分水器支架构造及尺寸图
夹紧式连接
分水器专用管件
带（无）座连接管件的安装
带（无）座连接管件规格尺寸
分水器吊顶内布置及管道安装
分水器地上式布置及管道安装
管卡设置
金属管卡尺寸及锚固示意图
塑料管卡尺寸及锚固示意图
附录
一厨一卫工程实例（一）
一厨一卫工程实例（二）
一厨二卫工程买例（一）
一厨二卫工程实例（二）
