10SMS202-2 埋地矩形雨水管道及其附属构筑物（砖、石砌体）

10SMS202-2 《埋地矩形雨水管道及其附属构筑物（砖、石砌体）》国家建筑标准设计图集适用于抗震设防烈度为8度（0.20g、0.30g）及8度以下地区市政工程中的重力流雨水矩形管道及使用工况类似的其他排水矩形管道设施。矩形管道为单孔矩形管道，管道宽度W自1000mm至3000mm，管道高度H自1000mm至2420mm。矩形管道盖板以上设计覆土深度在0.8～3.0m之间。管道的适用最大设计流速宜为5.0m/s，最小满流设计流速应为0.75m/s，管道的粗糙系数n值建议采用0.014。主要内容包括矩形管道及其附属构筑物两部分的施工详图。矩形管道为单孔矩形管道，由预制钢筋混凝土盖板、砖石砌体墙及现浇钢筋混凝土底板三部分组成。附属构筑物部分包括：直线检查井、转弯检查井、三通检查井、四通检查井、跌水井。检查井均为混合式结构，由井筒、预制钢筋混凝士盖板、砖石孔砌体墙及现浇钢筋混凝土底板四部分组成。为了解决市政雨水排水矩形管道技术复杂的难题，首次编制了该图集。用于指导埋地矩形雨水管道及其附属构筑物（砖、石砌体）的选用和施工。

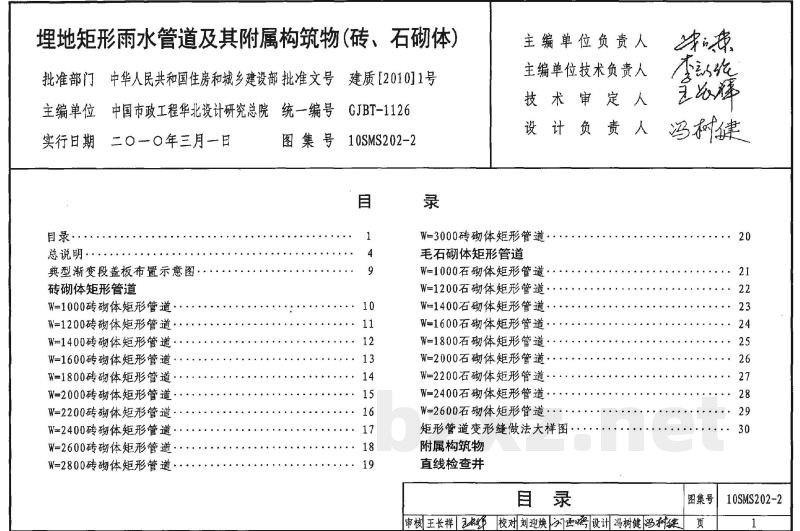

埋地矩形雨水管道及其附属构筑物（砖、石砌体） 批准部门：中华人民共和国住房和城乡建设部 批准文号：建质[2010]1号 主编单位：中国市政工程华北设计研究总院 统一编号：GJBT-1126 实行日期：二〇一〇年三月一日 图集号：10SMS202-2 目录 一、 矩形管道 1. 砖砌体矩形管道 (W=1000, W=1200, W=1400, W=1600, W=1800, W=2000, W=2200, W=2400, W=2600, W=2800, W=3000) 2. 毛石砌体矩形管道 3. 石砌体矩形管道 (W=1000, W=1200, W=1400, W=1600, W=1800, W=2000, W=2200, W=2400, W=2600) 4. 矩形管道变形缝做法大样图 二、 附属构筑物 1. 直线检查井 (I型、II型) 2. 转弯检查井 (H<1800, H≥1800) 3. 90°三通检查井 (I型、II型、III型、IV型) 4. 90°四通检查井 (I型、II型、III型、IV型) 5. 跌水井 三、 盖板 1. 矩形管道盖板 (W=1000~W=3000) 2. 检查井人孔盖板 (W=1000~W=3000) 3. 检查井梁板配筋 (LB16~LB28) 4. 转弯检查井盖板配筋 (Bz、Bzk系列) 四、 其他 1. 圆形管道穿墙洞口做法大样图 2. 检查井踏步位置、安装 1 总说明 2 设计依据 - 《室外排水设计规范》 - 《混凝土结构设计规范》 - 《砌体结构设计规范》 - 《给水排水工程管道结构设计规范》GB 50014-2006 - GB 50010 - GB 50003-2001 - GB 50332-2002 - 《给水排水工程埋地矩形管管道结构设计规程》CECS 145:2002 - 《室外给水排水和燃气热力工程抗震设计规范》GB 50032-2003 - 《建筑地基基础设计规范》GB 50007-2002 - 《给水排水构筑物工程施工及验收规范》GB 50141-2008 - 《给水排水管道工程施工及验收规范》 - 《冷轧带肋钢筋混凝土结构技术规程》GB 50268-2008 JGJ 95-2003 - 《给水排水工程混凝土构筑物变形缝设计规程》CECS 117: 2000 3 设计标准 3.1 结构安全等级：二级。 3.2 结构设计使用年限：50年。 4 适用范围 4.1 适用于抗震设防烈度为8度（0.2g、0.3g）及8度以下地区。 4.2 本图集矩形管道为单孔矩形管道，管道宽度W为1000~3000mm，其管道宽度级差为200mm，管道高度H为1000~2420mm。矩形管道盖板以上设计覆土深度在0.8~3.0m之间。 4.3 地下水压力：矩形管道设计地下水位按位于底板以下考虑。 4.4 本图集适用于市政工程中的重力流雨水矩形管道及使用工况类似的其他排水设施矩形管道。管道的适用最大设计流速宜为5.0m/s；最小满流设计流速应为0.75m/s；管道粗糙系数n值建议采用0.014。 4.5 适用于寒冷和非寒冷地区。 4.6 本图集如用于湿陷性黄土、膨胀土、多年冻土、软土、液化土、泥炭土及严寒地区等不良地层地区时，设计人应根据工程具体情况依照相关规范另行处理。 5 设计内容 5.1 本图集内容包括矩形管道及其附属构筑物两部分。 5.2 矩形管道为混合式结构，由预制钢筋混凝土盖板、砌体墙及现浇钢筋混凝土底板三部分组成。砌体墙分砖砌体和毛石砌体。 5.3 附属构筑物部分包括：直线检查井、转弯检查井、90°三通检查井、90°四通检查井、跌水井。检查井均为混合式结构，由预制钢筋混凝土盖板、砌体墙、井筒及现浇钢筋混凝土底板四部分组成。出水口见图集09SM202-1《埋地矩形雨水管道及其附属构筑物（混凝土模块砌体）》。 5.4 检查井井室高度（自下游矩形管道内底至检查井盖板底）应不小于1.80m，如遇浅覆土时可根据具体情况适当降低。 5.5 本图集配有矩形管道变形缝做法大样图供设计人员选用。一般情况下矩形管道纵向变形缝间距宜控制在15m左右。设计人员亦可根据工程具体情况进行验算调整。 5.6 矩形管道盖板安装时板缝应与变形缝设置部位协调一致，若板宽度与本图集不同时，由设计人调整确定。 5.7 井筒内径为Φ700或Φ800，当工程所需井筒内径与之不符时，设计人应另行设计。 5.8 井盖及踏步见图集S501-1~2《单层、双层井盖及踏步》（2002年合订本）。 6 设计参数 6.1 永久作用： 6.1.1 土压力：土的重力密度为18kN/m³。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

10SMS202-2

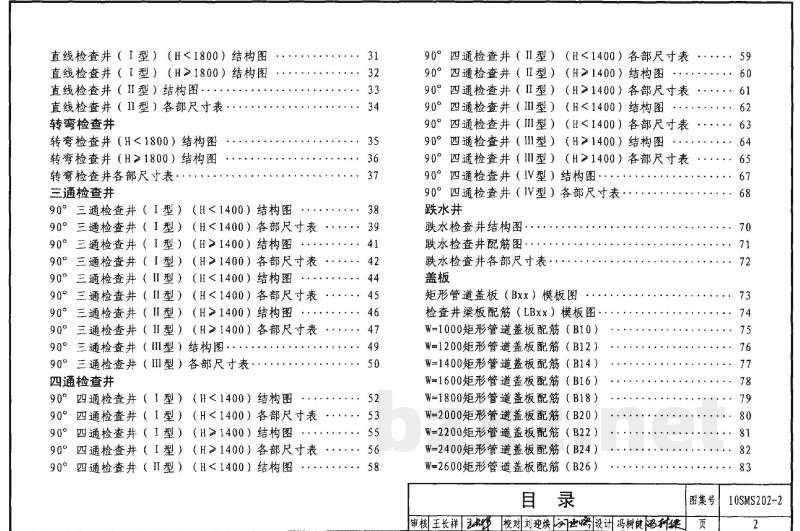

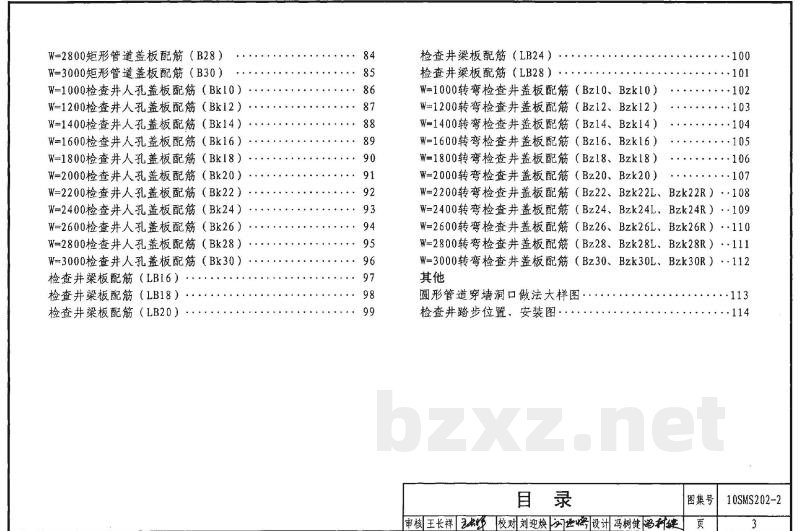

目录

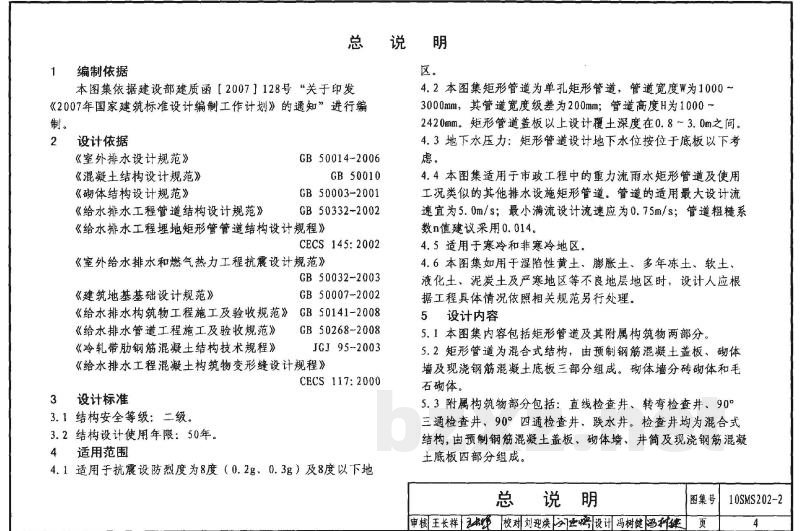

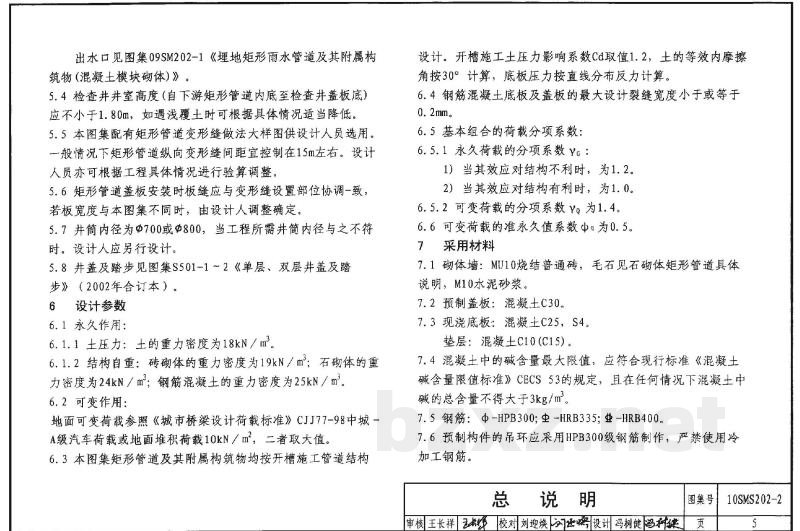

总说明
典型渐变段盖板布置示意图
砖砌体矩形管道
W=1000砖砌体矩形管道
W=1200砖砌体矩形管道
W=1400砖砌体矩形管道
W=1600砖砌体矩形管道
W=1800砖砌体矩形管道
W=2000砖砌体矩形管道
W=2200砖砌体矩形管道
W=2400砖砌体矩形管道
W=2600砖砌体矩形管道
W=2800砖砌体矩形管道
W=3000砖砌体矩形管道
毛石砌体矩形管道
W=1000石砌体矩形管道
W=1200石砌体矩形管道
W=1400石砌体矩形管道
W=1600石砌体矩形管道
W=1800石砌老矩形管道
W=2000石砌体矩形管道
W=2200石砌体矩形管道
W=2400石砌体矩形管道
W=2600石砌体矩形管道
矩形管道变形缝做法大样图
附属构筑物
直线检查井
直线检查井（Ⅰ型）（H＜1800）结构图
直线检查井（Ⅰ型）（H≥1800）结构图
直线检查井（Ⅱ型）结构图
直线检查井（Ⅱ型）各部尺寸表
转弯检查井
转弯检查井（H＜1800）结构图
转弯检查井（H≥1800）结构图
转弯检查井各部尺寸表
三通检查井
90°三通检查井（Ⅰ型）（H＜1400）结构图
90°三通检查井（Ⅰ型）（H＜1400）各部尺寸表
90°三通检查井（Ⅰ型）（H≥1400）结构图
90°三通检查井（Ⅰ型）（H≥1400）各部尺寸表
90°三通检查井（Ⅱ型）（H＜1400）结构图
90°三通检查井（Ⅱ型）（H＜1400）各部尺寸表
90°三通检查井（Ⅱ型）（H≥1400）结构图
90°三通检查井（Ⅱ型）（H≥1400）各部尺寸表
90°三通检查井（Ⅲ型）结构图
90°三通检查井（Ⅲ型）各部尺寸表
四通检查井
90°四通检查井（Ⅰ型）（H＜1400）结构图
90°四通检查井（Ⅰ型）（H＜1400）各部尺寸表
90°四通检查井（Ⅰ型）（H≥1400）结构图
90°四通检查并（Ⅰ型）（H≥1400）各部尺寸表
90°四通检查井（Ⅱ型）（H＜1400）结构图
90°四通检查井（Ⅱ型）（H＜1400）各部尺寸表
90°四通检查井（Ⅱ型）（H≥1400）结构图
90°四通检查井（Ⅱ型）（H≥1400）各部尺寸表
90°四通检查井（Ⅲ型）（H＜1400）结构图
90°四通检查井（Ⅲ型）（H＜1400）各部尺寸表
90°四通检查井（Ⅲ型）（H≥1400）结构图
90°四通检查井（Ⅲ型）（H≥1400）各部尺寸表
90°四通检查井（Ⅳ型）结构图
90°四通检查井（Ⅳ型）各部尺寸表
跌水井
跌水检查井结构图
跌水检查井配筋图
跌水检查井各部尺寸表
盖板
矩形管道盖板（Bxx）模板图
检查井梁板配筋（LBxx）模板图
W=1000 矩形管道盖板配筋（B10）
W=1200矩形管道盖板配筋（B12）
W=1400矩形管道盖板配筋（B14）
W=1600 矩形管道盖板配筋（B16）
W=1800矩形管道盖板配筋（B18）
W=2000矩形管道盖板配筋（B20）
W=2200矩形管道盖板配筋（B22）
W=2400矩形管道盖板配筋（B24）
W=2600矩形管道盖板配筋（B26）
W=2800矩形管道盖板配筋（B28）
W=3000矩形管道盖板配筋（B30）
W=1000检查井人孔盖板配筋（Bk10）
W=1200检查井人孔盖板配筋（Bk12）
W=1400检查井人孔盖板配筋（Bk14）
W=1600检查井人孔盖板配筋（Bkl6）
W=1800检查井人孔盖板配筋（Bk18）
W=2000检查井人孔盖板配筋（Bk20）
W=2200检查井人孔盖板配筋（Bk22）
W=2400检查井人孔盖板配筋（Bk24）
W=2600检查井人孔盖板配筋（Bk26）
W=2800检查井人孔盖板配筋（Bk28）
W=3000检查井人孔盖板配筋（Bk30）
检查井梁板配筋（LB16）
检查井梁板配筋（LB18）
检查井梁板配筋（LB20）
检查井梁板配筋（LB24）
检查并梁极配筋（LB28）
W=1000转弯检查井盖板配筋（Bz10、Bzk10）
W=1200转弯检查井盖板配筋（Bz12、Bzk12）
W=1400转弯检查井盖板配筋（Bz14，Bzkl4）
W=1600转弯检查井盖板配筋（Bz16，Bzkl6）
W=1800转弯检查井盖板配筋（Bz18，Bzk18）
W=2000转弯检查井盖板配筋（Bz20、Bzk20）
W=2200转弯检查井盖板配筋（Bz22、Bzk22L、Bzk22R）
W=2400转弯检查井盖板配筋（Bz24、Bzk24L、Bzk24R）
W=2600转弯检查井盖板配筋（Bz26、Bzk26L、Bzk26R）
W=2800转弯检查井盖板配筋（Bz28、Bzk28L、Bzk28R）
W=3000转弯检查井盖板配筋（Bz30、Bzk30L、Bzk30R）
其他
圆形管道穿墙洞口做法大样图
检查井踏步位置、安装图
