14SS706 玻璃钢化粪池选用与埋设

　　14SS706《玻璃钢化粪池选用与埋设》国家建筑标准设计图集适用于民用建筑和工业建筑生活排水处理用玻璃钢化粪池(罐) 的设计选型及其埋设施工。抗震设防烈度为8度(0.2g、0.3g)及8度以下地区的一般场地土下，单罐有效容积不大于150m3、罐顶埋深0.5m～3.0m且罐底埋深不超过6m。　　主要内容包括：图集编入了玻璃钢化粪池的构造要求、结构设计条件及其埋设施工要求，双格和三格化粪池（罐）平、剖面图、规格尺寸表及其埋设安装图。为方便选用还编入了化粪池（罐）选用表，设计人员可根据使用人数、建筑类型、停留时间、清掏周期快速查到所选化粪池（罐）的有效容积。　　玻璃钢化粪池（罐）为成套污水处理设备，产品结构紧凑，占地面积小，安装快捷方便，缩短施工周期。本图集为首次编制的玻璃钢化粪池（罐）的国家建筑标准设计图集，对于玻璃钢化粪池（罐）的应用会起到积极推动作用。

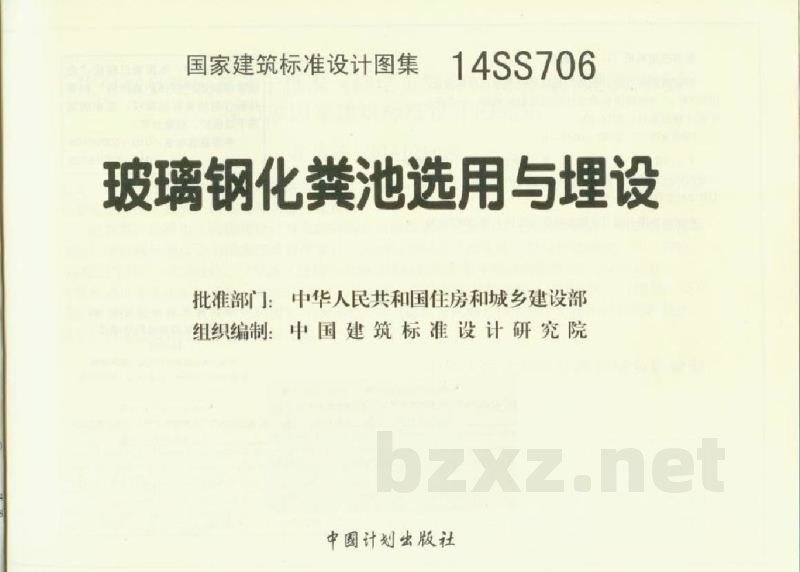

国家建筑标准设计图集 14SS706
玻璃钢化粪池选用与埋设

批准部门：中华人民共和国住房和城乡建设部
组织编制：中国建筑标准设计研究院
中国计划出版社

【通知摘要】

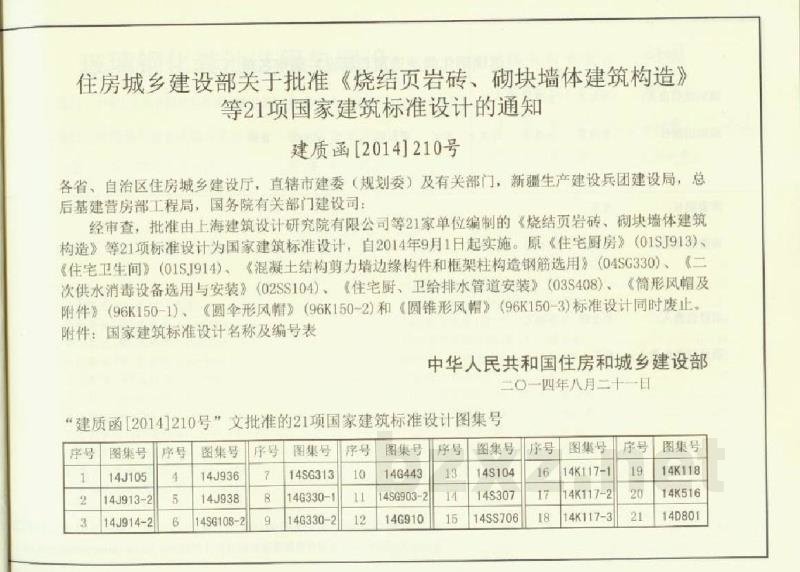

中华人民共和国住房和城乡建设部关于批准《烧结页岩砖、砌块墙体建筑构造》等21项国家建筑标准设计的通知（建质函【2014】210号）：自2014年9月1日起实施。原《住宅厨房》（01SJ913）、《住宅卫生间》（01SJ914）、《混凝土结构剪力墙边缘构件和框架柱构造钢筋选用》（04SG330）、《二次供水消毒设备选用与安装》（02SS104）、《住宅厨、卫给排水管道安装》（03S408）、《筒形风帽及附件》（96K150-1）、《圆伞形风帽》（96K150-2）和《圆锥形风帽》（96K150-3）标准设计同时废止。

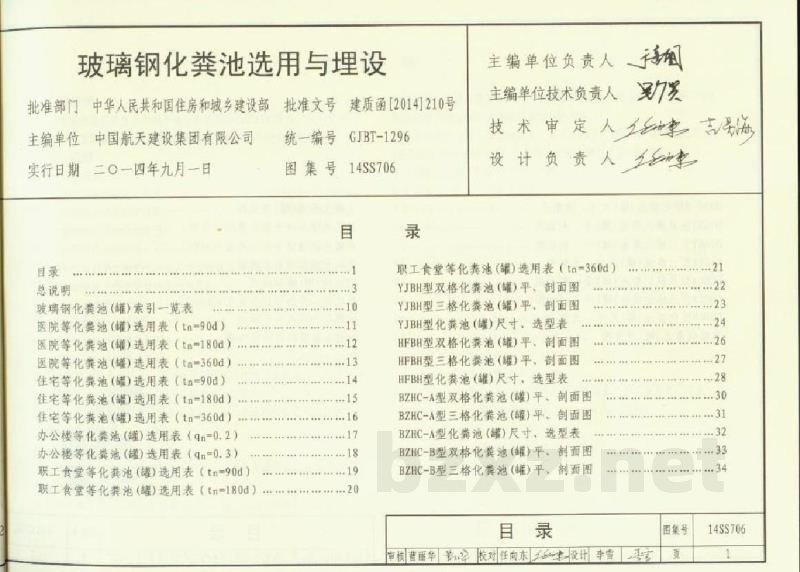

图集基本信息：
统一编号：GJBT-1296
图集号：14SS706
批准文号：建质函【2014】210号
主编单位：中国航天建设集团有限公司
实行日期：二〇一四年九月一日

1 编制依据
本图集根据国家住房和城乡建设部建质函[2011]82号文《关于印发2011年国家建筑标准设计编制工作计划的通知》进行编制。

2 设计依据
2.1 现行标准规范：
- 《建筑给排水设计规范》 GB50015-2003（2009年版）
- 《城镇给水排水技术规范》 GB50788-2012
- 《建筑地基基础设计规范》 GB50007-2011
- 《建筑地基处理技术规范》 JGJ79-2012
- 《室外给水排水和燃气热力工程抗震设计规范》 GB50332-2002
- 《给水排水工程管道结构设计规范》 GB50268-2008
- 《给水排水管道工程施工及验收规范》 CJJ 11-2011
- 《城市桥梁设计规范》 JTGD60-2004
- 《公路桥涵设计通用规范》 CJ/T409-2012
- 《玻璃钢化粪池技术要求》 (相关标准)

2.2 当依据的标准规范进行修订或有新的标准规范出版实施时，本图集内容如与现行工程建设要求、限制或沟法的技术或产品不符，视为无效。工程技术人员在参考用时，应注意加以区分，并应对本图集相关内容进行复核后选用。

3 适用范围
3.1 本图集用于民用建筑和工业建筑生活排水处理用玻璃钢化粪池（罐）的设计。
3.2 本图集适用于抗震设防烈度为6度（0.2g）及8度以下地区的一般埋设，埋设深度不超过6m的玻璃钢化粪池（罐）埋设。
3.3 本图集不适用于坚硬性黄土、永久性冻土、膨胀土、抗震设防烈度为9度及以上和其他特殊地质条件地区的玻璃钢化粪池（罐）设计。

4 化粪池（罐）有效容积的计算
4.1 有效容积的计算
计算公式：V = (Vw + Vs) × 1.2 / (1 - b)
(注：公式根据OCR识别文本整理，具体以原图集为准)

参数说明：
V —— 化粪池（罐）有效容积 ($m^3$)
Vw —— 化粪池（罐）中污水容积 ($m^3$)
Vs —— 化粪池（罐）中活泥容积 ($m^3$)
P —— 化粪池（罐）服务总人数 (人)
b —— 化粪池（罐）实际使用人数占服务总人数的百分数
q —— 每人每日计算污水量 (L/(人·d))
t —— 污水在池中停留时间 (h)
m —— 每人每日计算污泥量 (L/(人·d))
c —— 污泥清掏周期 (d)

表1：化粪池（罐）使用人数百分数
- 医院、疗养院、养老院、幼儿园（有住宿）：100%
- 住宅、宿舍、旅馆：70%
- 办公楼、教学楼、试验楼、工业企业生活间、食堂、餐饮业、影剧院、体育场（馆）等：40%
- 其他场所（按座位）：5-10%

表2：化粪池（罐）每人每日计算污水量 (L)
- 生活污水与生活废水合流排入：(0.85-0.95) × 用水量
- 生活污水单独排入：15-20

表3：化粪池（罐）每人每日计算污泥量 (L/(人·d))
- 有住宿的建筑物：0.7
- 人员停留时间大于4h并小于等于10h的建筑物：0.3
- 人员停留时间小于4h的建筑物：0.1
- 生活污水单独排入：0.4

4.1.2 如果不同建筑物或同一建筑物内有不同生活用水定额的人员，其生活污水排入同一个化粪池（罐）时，应按公式分别计算不同人员的污物容积和污泥容积，以叠加后的有效容积确定有效容积。

4.1.3 污水在池（罐）中停留时间应根据污水量确定，宜采用12h~24h；当化粪池用于医院污水消毒前的预处理时，宜采用24h~36h。

4.1.4 污泥清掏周期应根据污水温度和当地气候条件并结合建筑物的使用要求确定，宜采用90d~360d；当化粪池作为医院污水消毒前的预处理时，污泥清掏周期宜按180d~360d计算。

污泥发酵所需时间与污水温度有关：
- 污水温度为6℃时，污泥发酵所需时间为210d；
- 8.5℃时为150d；
- 10℃时为120d；
- 12℃时为90d；
- 15℃时为60d。

4.2 有效容积计算示例
4.2.1 示例：某住宅小区有一栋七层Ⅲ类普通住宅，共63户。其生活排水合流排入一座玻璃钢化粪池（罐），试求选用有效容积？
解：根据《建筑给水排水设计规范》GB50015-2003（2009年版），居民生活用水定额为180~320L/(人·d)。
取 q = 200 L/(人·d)，每户人数按3.5人计，共计约221人。
取 t = 12h = 0.5d；c = 180d；b = 70%
根据公式计算，选用有效容积25$m^3$，服务总人数可达223人，大于实际人数221人，满足要求。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

14SS706

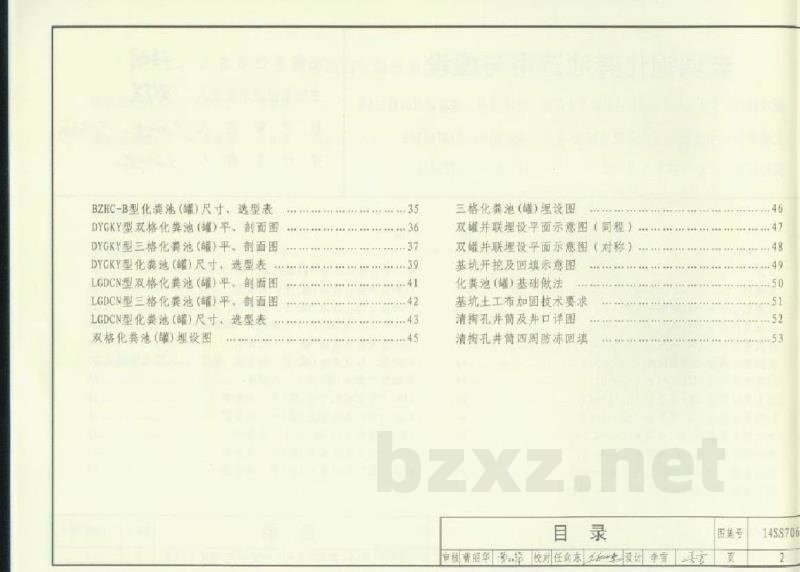

目录
总说明
玻璃钢化粪池(罐)索引一览表
医院等化粪池(罐)选用表(tn=90d)
医院等化粪池(罐)选用表(tn=180d)
医院等化粪池(罐)选用表(tn=360d)
住宅等化粪池(罐)选用表(tn=90d)
住宅等化粪池(罐)选用表(tn=180d)
住宅等化粪池(罐)选用表(tn=360d)
办公楼等化粪池(罐)选用表(qn=O.2)
办公楼等化粪池(罐)选用表(qn=O.3)
职工食堂等化粪池(罐)选用表(tn=90d)
职工食堂等化粪池(罐)选用表(tn=180d)
职工食堂等化粪池(罐)选用表(tn=360d)
YJBH型双格化粪池(罐)平、剖面图
YJBH型三格化粪池(罐)平、剖面图
YJBH型化粪池(罐)尺寸、选型表
HFBH型双格化粪池(罐)平、剖面图
HFBH型三格化粪池(罐)平、剖面图
HFBH型化粪池(罐)尺寸、选型表
BZHC-A型双格化粪池(罐)平、剖面图
BZHC-A型三格化粪池(罐)平、剖面图
BZHC-A型化粪池(罐)尺寸、选型表
BZHC-B型双格化粪池(罐)平、剖面图
BZHC-B型三格化粪池(罐)平、剖面图
BZHC-B型化粪池(罐)尺寸、选型表
DYGKY型双格化粪池(罐)平、剖面图
DYGKY型三格化粪池(罐)平、剖面图
DYGKY型化粪池(罐)尺寸、选型表
LGDCN型双格化粪池(罐)平、剖面图
LGDCN型三格化粪池(罐)平、剖面图
LGDCN型化粪池(罐)尺寸、选型表
双格化粪池(罐)埋设图
三格化粪池(罐)埋设图
双罐并联埋设平面示意图(同程)
双罐并联埋设平面示意图(对称)
基坑开挖及回填示意图
化粪池(罐)基础做法
基坑土工布加固技术要求
清掏孔井筒及井口详图
清掏孔井筒四周防冻回填
