15S202 室内消火栓安装

本图集为修编图集, 根据《消防给水及消火栓系统技术规范》GB50974-2014进行编制， 替代04S202《室内消火栓安装》。适用于新建、扩建和改建的民用、工业、市政等建设工程中室内消火栓安装。图集为施工安装图集，可用于指导和规范室内消火栓安装。设计人员可直接选用，施工人员可照图施工。为解决机场、大型商场、会场等大体量建筑内室内消火栓的安装难题，新编了消火栓室内地面下安装。前后开门的消火栓箱给公建消火栓布置带来了方便。作为消防软管卷盘的补充，增加编制了轻便消防水龙的安装。图集内容丰富、安装方式多样、实用性强。 主要内容包括单栓（甲、乙、丙、丁）；双栓（甲、乙、丙）；薄型单栓、双栓；带应急照明单栓（甲、乙）、双栓（甲、乙）；单栓、双栓带消防软管或轻便消防水龙；薄型单栓、双栓带消防软管或轻便消防水龙等各种类型的室内消火栓箱及消防柜的安装等内容。

国家建筑标准设计图集 15S202（替代04S202）
室内消火栓安装

批准部门：中华人民共和国住房和城乡建设部
批准文号：建质函[2015]185号
主编单位：机械工业第一设计研究院
实行日期：2015年8月1日

【文件概况】

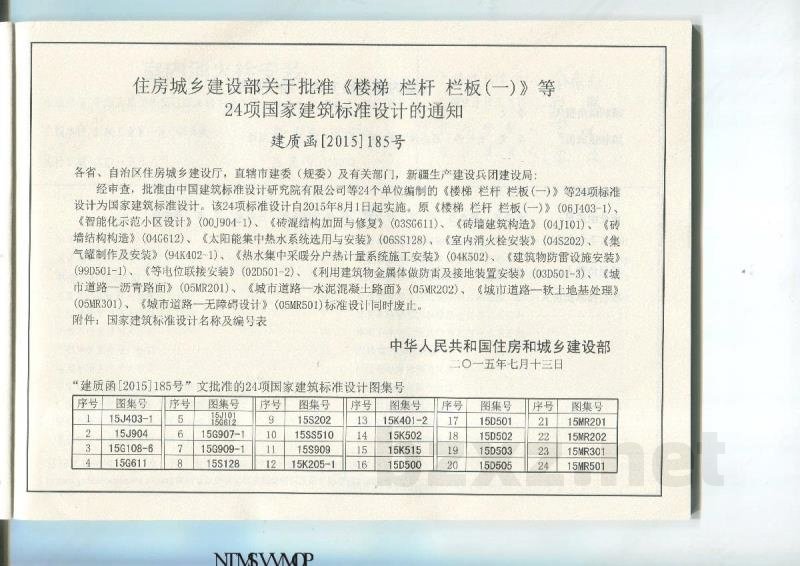

根据中华人民共和国住房和城乡建设部建质函[2015]185号通知，批准由中国建筑标准设计研究院有限公司等24个单位编制的《室内消火栓安装》（15S202）等24项标准设计为国家建筑标准设计。该标准自2015年8月1日起实施，原《室内消火栓安装》（04S202）等相关标准设计同时废止。

【总说明】

1. 编制依据
本图集是根据中华人民共和国住房和城乡建设部关于印发《2011年国家建筑标准设计编制工作计划》的通知，对04S202《室内消火栓安装》进行修编而成。

2. 设计依据
- 《建筑设计防火规范》（GB50016-2014）
- 《消防给水及消火栓系统技术规范》（GB50974-2014）
- 《消防软管卷盘》（GB15090-2005）
- 《消防水枪》（GB8181-2005）
注：当依据的标准规范进行修订或有新的标准规范出版实施时，本图集中的相关内容应以现行标准为准。

3. 适用范围
本图集适用于新建、扩建和改建的民用、工业、市政等建设工程中室内消火栓的安装。

4. 室内消火栓分类
（1）按栓门数量分为：单栓、双栓。
（2）按安装方式分为：明装、半暗装、暗装。
（3）按组件构成分为：
- 单（双）栓室内消火栓箱
- 单（双）栓带消防软管卷盘消火栓箱
- 单（双）栓带轻便消防水龙组合式消防柜
- 带消防软管卷盘组合式消防柜
- 带灭火器箱组合式消防柜
- 带应急照明及灭火器箱组合式消防柜
- 带应急照明的单/双栓室内消火栓箱

5. 型号编制规则
（1）室内消火栓型号（SN）：由型式代号、出口数量、压力类别、公称通径等组成。例如：公称通径65mm、稳压类别II、旋转型消火栓，型号表示为SNZW65-II。
（2）消防软管卷盘型号（JPS）：由软管长度（m）、软管内径（mm）、额定工作压力（MPa）、使用场合及灭火剂种类组成。例如：灭火剂为水、压力1.0MPa、内径19mm、长度30m，型号为JPS1.0-19/30。
（3）轻便消防水龙型号（LQG）：由水带长度（m）、设计工作压力（MPa）及使用场合组成。例如：在消防管路上使用、设计压力1.0MPa、长度30m，型号为LQG10-30。
（4）消防水枪型号（QZ）：由特征代号、额定流量（L/s）、额定喷射压力（MPa）组成。
（5）室内消火栓箱型号（SG）：由箱门型式、应急照明配置、器材配置数量、水带安置方式、配置方式、公称通径、箱体尺寸等参数组成。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

15S202

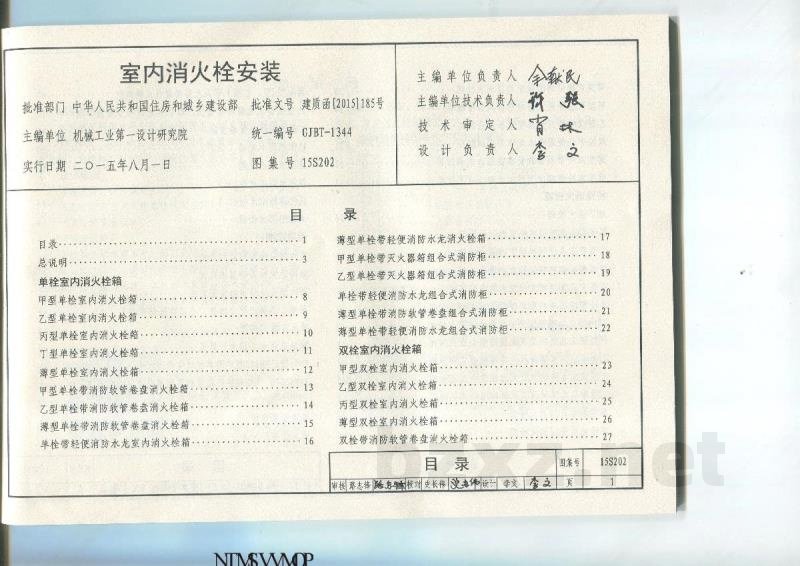

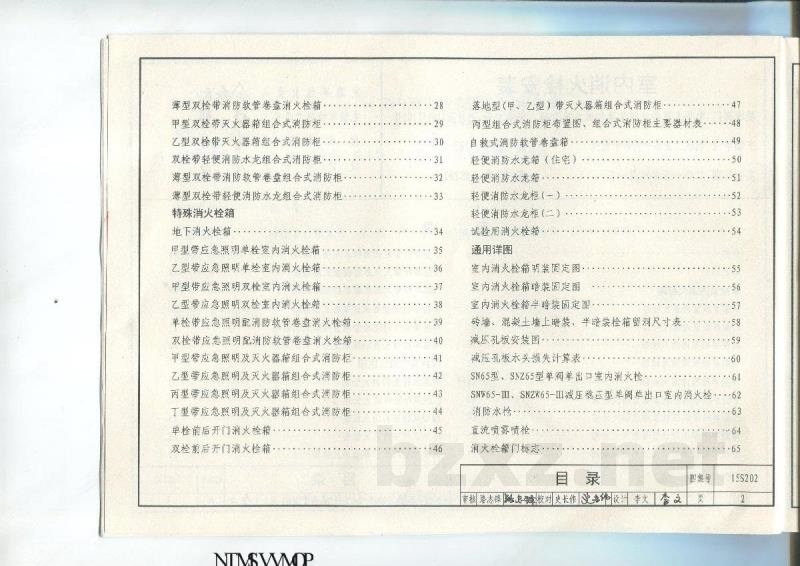

目录
总说明
单栓室内消火栓箱
甲型单栓室内消火栓箱
乙型单栓室内消火栓箱
丙型单栓室内消火栓箱
丁型单栓室内消火栓箱
薄型单栓室内消火栓箱
甲型单栓带消防软管卷盘消火栓箱
乙型单栓带消防软管卷盘消火栓箱
薄型单栓带消防软管卷盘消火栓箱
单栓带轻便消防水龙室内消火栓箱
薄型单栓带轻便消防水龙室内消火栓箱
甲型单栓带灭火器箱组合式消防柜
乙型单栓带灭火器箱组合式消防柜
单栓带轻便消防水龙组合式消防柜
薄型单栓带消防软管卷盘组合式消防柜
薄型单栓带轻便消防水龙组合式消防柜
双栓室内消火栓箱
甲型双栓室内消火栓箱
乙型双栓室内消火栓箱
丙型双栓室内消火栓箱
薄型双栓室内消火栓箱
双栓带消防软管卷盘消火栓箱
薄型双栓带消防软管卷盘消火栓箱
甲型双栓带灭火器箱组合式消防柜
乙型双栓带灭火器箱组合式消防柜
双栓带轻便消防水龙组合式消防柜
薄型双栓带消防软管卷盘组合式消防柜
薄型双栓带轻便消防水龙组合式消防柜
特殊消火栓箱
地下消火栓箱
甲型带应急照明单栓室内消火栓箱
乙型带应急照明单栓室内消火栓箱
甲型带应急照明双栓室内消火栓箱
乙型带应急照明双栓室内消火栓箱
单栓带应急照明配消防软管卷盘消火栓箱
双栓带应急照明配消防软管卷盘消火栓箱
甲型带应急照明及灭火器箱组合式消防柜
乙型带应急照明及灭火器箱组合式消防柜
丙型带应急照明及灭火器箱组合式消防柜
丁型带应急照明及灭火器箱组合式消防柜
单栓前后开门消火栓箱
栓前后开门消火栓箱
落地型(甲、乙型)带灭火器箱组合式消防柜
丙型组合式消防柜布置图
组合式消防柜主要器材表
自救式消防软管卷盘箱
轻便消防水龙箱(一)
轻便消防水龙箱(二)
轻便消防水龙柜(一)
轻便消防水龙柜(二)
试验用消火栓箱
通用详图
室内消火栓箱明装固定图
室内消火栓箱暗装固定图
室内消火栓箱半暗装固定图
砖墙、混凝土墙上暗装、半暗装栓箱留洞尺寸表
减压孔板安装图
减压孔板水头损失计算表
SN65型、SNZ65型单阀单出口室内消火栓
SNW65-Ⅲ、SNZW65-Ⅲ减压稳压型单阀单出口室内消火栓
消防水枪
直流喷雾喷
消火栓箱门标识
