13S201 室外消火栓及消防水鹤安装

13S201《室外消火栓及消防水鹤安装》为修编图集, 替代01S201 《室外消火栓安装》和07MS101-1《室外消火栓安装》。图集为施工安装图集，可用于指导和规范室外消火栓及消防水鹤的施工安装。设计人员可直接选用，施工人员可照图施工。与原图集相比,本图集依据最新版本规范、规程及产品标准进行编制，新增加编制了防撞型消火栓和泡沫型消火栓等一些特殊类型室外消火栓的安装，首次编入了消防水鹤施工安装详图。该图集适用于市政、建筑小区与厂区等室外消火栓、消防水鹤及相关设施的选用与施工安装；消防水鹤安装适用于消防给水支管径不大于DN200、季节性冻土深度不大于2.6m的情况；本图集如用于湿陷性黄土地区、永久性冻土地区、其他特殊性地区及地震设计烈度为8度以上地区的工程时，应根据有关标准规范和规程的规定另做处理。主要内容包括支管浅装、支管深装、干管安装等三种安装方式的室外地上式消火栓和室外地下式消火栓的选用与安装图、施工要求、做法和阀门套筒及直埋阀门等安装图；包括在有无地下水和无地下水两种情况下的支管深装消防水鹤的选用与安装图、施工要求、砖砌和混凝土井室的施工详图等内容。

13S201 室外消火栓及消防水鹤安装
（替代01S201、07MS101-1）

批准部门：中华人民共和国住房和城乡建设部
组织编制：中国建筑标准设计研究院
发行单位：中国建筑标准设计研究院、中国建筑出版社
批准文号：建质[2013]113号
实行日期：2013年9月1日

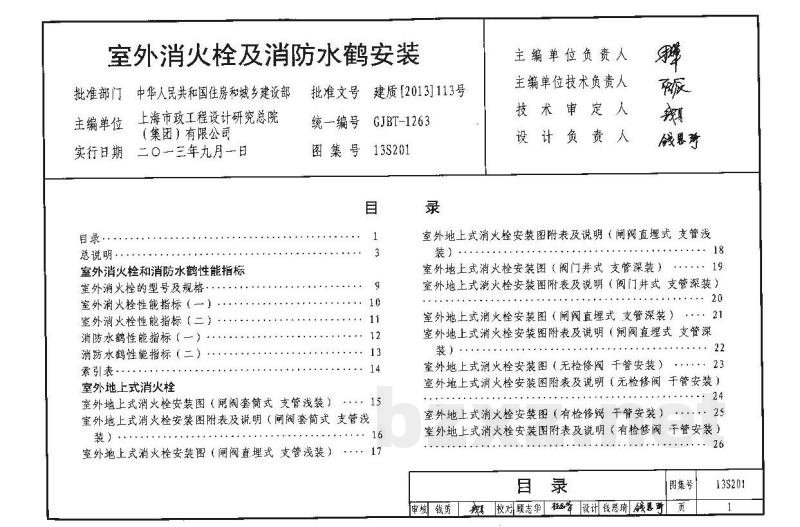

【目录】
总说明
室外消火栓和消防水鹤性能指标
室外消火栓的型号及规格
室外地上式消火栓安装图（含：闸阀套筒式、闸阀直埋式、阀门井式、无/有检修阀干管安装等详图及说明）
室外地下式消火栓安装图（含：闸阀套筒式、闸阀直埋式、阀门井式、有检修阀干管安装等详图及说明）
阀门安装详图（闸阀套筒安装、闸阀直埋安装、闸阀井支架安装等）
消防水鹤安装图（含：砖砌阀门井、钢筋混凝土阀门井安装图及结构图、配筋图等）

【总说明】

1 编制依据
本图集是根据住房和城乡建设部建质函[2011]82号文“关于印发《2011年国家建筑标准设计编制工作计划》的通知”对13S201《室外消火栓安装》进行修编。

2 设计依据
2.1 现行标准规范：
《建筑设计防火规范》 GB 50016-2006
《城镇给水排水技术规范》 GB 50788-2012
《室外给水设计规范》 GB 50013-2006
《给水排水工程构筑物结构设计规范》 GB 50069-2002
《室外给水排水和燃气热力工程抗震设计规范》 GB 50032-2003
《混凝土结构设计规范》 GB 50010-2010
《砌体结构设计规范》 GB 50003-2011
《建筑地基基础设计规范》 GB 50007-2011
《给水排水工程施工及验收规范》 GB 50268-2008
《建筑给水排水及采暖工程施工质量验收规范》 GB 50242-2002
《混凝土结构工程施工质量验收规范》 GB 50204-2002（2011版）
《砌体结构工程施工质量验收规范》 GB 50203-2011
《室外消火栓》 GB 4452-2011
《消防水鹤》 GA 821-2009
《给水排水用直埋式闸阀》 CJ/T 262-2007

2.2 当依据的标准规范进行修订或有新的标准规范出版实施时，应对本图集相关内容进行复核后选用。

3 适用范围
3.1 本图集适用于市政、建筑小区与厂区等室外消火栓、消防水鹤及相关设施的选用与施工安装。
3.2 消防水鹤安装适用于消防给水支管管径不大于DN200、季节性冻土深度不大于2.6m的情况。
3.3 本图集如用于湿陷性黄土地区、永久性冻土地区、其他特殊性地区及地震设计烈度为8度以上地区的工程时，应根据有关标准规范和规程的规定另做处理。

4 室外消火栓
4.1 本图集编制的室外消火栓型式和规格：
4.1.1 室外消火栓按其安装场合可分为地上式(SS)和地下式(SA)。
4.1.2 室外消火栓按其用途可分为普通型和特殊型，特殊型分为泡沫型(P)、防撞型(F)等。
4.1.3 室外消火栓按其进水口的公称直径可分为100mm和150mm两种。
4.1.4 室外消火栓的公称压力可分为1.0MPa和1.6MPa两种。
4.1.5 室外消火栓按其进水口连接形式可分为承插式和法兰式。其中承插式室外消火栓公称压力为1.0MPa，法兰式室外消火栓公称压力为1.6MPa。
4.1.6 室外消火栓型号编制方法如下：
型式代号（SS表示地上式，SA表示地下式）；
特殊型代号（P表示泡沫型；F表示防撞型；普通型省略）；
进水口连接管规格（mm）；
出水口水带规格（mm）；
公称压力（MPa）；
厂方自定义。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

13S201：室外消火栓及消防水鹤安装
目录
总说明
室外消火栓和消防水鹤性能指标
室外消火栓的型号及规格
室外消火栓性能指标(一)
室外消火栓性能指标(二)
消防水鹤性能指标(一)
消防水鹤性能指标(二)
索引表
室外地上式消火栓
室外地上式消火栓安装图(闸阀套筒式 支管浅装)
室外地上式消火栓安装图附表及说明(闸阀套筒式 支管浅装)
室外地上式消火栓安装图(闸阀直埋式 支管浅装)
室外地上式消火栓安装图附表及说明(闸阀直埋式 支管浅装)
室外地上式消火栓安装图(阀门井式 支管深装)
室外地上式消火栓安装图附表及说明(阀门井式 支管深装)
室外地上式消火栓安装图(闸阀直垣式 支管深装)
室外地上式消火栓安装图附表及说明(闸阀直埋式 支管深装)
室外地上式消火栓安装图(无检修阀 干管安装)
室外地上式消火栓安装图附表及说明(无检修阀 干管安装)
室外地上式消火栓安装图(有检修阀 干管安装)
室外地上式消火栓安装图附表及说明(有检修阀 干管安装)
室外地下式消火栓
室外地下式消火栓安装图(闸阀套筒式 支管浅装)
室外地下式消火栓安装图附表及说明(闸阅套筒式 支管浅装)
室外地下式消火栓安装图(闸阀直埋式 支管浅装)
室外地下式消火栓安装图附表及说明(闸阀直埋式 支管浅装)
室外地下式消火栓安装图(阀门井式 支管深装)
室外地下式消火栓安装图附表及说明(阀门井式 支管深装)
室外地下式消火栓安装图(有检修阀 干管安装)
室外地下式消火栓安装图附表及说明(有检修阀 干管安装)
阀门安装详图
闸阀套筒安装图
闸阀套筒(上提旋转式套筒盖)
闸阀套筒(翻转式套筒盖)
闸阀直埋安装图
闸阀直埋基础及回填
闸阀井支架安装图
消防水鹤安装图
消防水鹤安装图(砖砌阀门井 支管深装)
消防水鹤安装图附表及说明(砖砌阅门井 支管深装)
消防水鹤安装图(钢筋混凝土阀门井 支管深装)
消防水鹤安装图附表及说明(钢筋混凝土阀门井 支管深装)
消防水鹤结构图
消防水鹤砖砌阀门井结构平面图
消防水鹤砖砌阀门井结构剖面图
消防水鹤砖砌阀门井下层底板配筋图
消防水鹤砖砌阀门井上层底板配筋图
消防水鹤砖砌阀门井中间平台板配筋图
消防水鹤砖砌阀门井中间平台板钢筋数量表
消防水鹤砖砌阀门井顶板配筋图
消防水鹤砖砌阀门井顶板钢筋数量表及主要工程量表
消防水鹤钢筋混凝土阀门井结构平面图
消防水鹤钢筋混凝土阀门井结构剖面图
消防水鹤钢筋混凝土阀门井井壁、底板配筋图
消防水鹤钢筋混凝土阀门井井壁、底板钢筋数量表
消防水鹤钢筋混凝土阀门井中间平台板配筋图
消防水鹤钢筋混凝土阀门井顶板配筋图
消防水鹤钢筋混凝土阀门井顶板钢筋数量表及主要工程数量表
消防水鹤阀门井φ800防寒成品井盖及安装图
室外地上式消火栓及消防水鹤详图
防撞型室外地上式消火栓详图(一)
防撞型室外地上式消火栓详图(二)
室外地上式消火栓详图(一)
室外地上式消火栓详图(二)
消防水鹤详图
