08S208 室内固定消防炮选用及安装

08S208《室内固定消防炮选用及安装》国家建筑标准设计图集为新编图集，适用于新建、改建、扩建的工业与民用建筑工程中室内固定消防水炮、泡沫炮及两用炮（不包括干粉炮）的设计选用及安装，包括手动控制、远程控制、自动控制及数码编程控制的消防炮。消防水炮流量不小于20L/s，消防泡沫炮混合液流量不小于24L/s，两用炮流量不小于24L/s。 本图集结合现行规范的要求和产品的特点，从设计选用和施工安装的角度出发，编入了手动消防水炮、电动（液动）消防水炮、电动（液动）消防泡沫炮、电动（液动）消防两用炮、双波段探测自动消防炮、红外线自动寻的消防水炮、数字图像自动消防炮、数码编程自动摇摆消防炮的选用和安装说明、设计指导、性能参数、系统组成、控制原理、选用方法、安装尺寸，以及安装平台等内容。 本图集内容丰富，查阅方便，实用性强，适合建筑设计单位、建设单位、施工单位和监理单位技术人员使用。

室内固定消防炮选用及安装
批准部门：中华人民共和国住房和城乡建设部
批准文号：建质[2008]189号
主编单位：中国航空工业规划设计研究院
实施日期：2008年12月1日
图集号：GJBT-1084 08S208

1 编制依据
1.1 本图集根据建设部建质函[2006]71号“关于印发《2006国家建筑标准设计编制工作计划》的通知”进行编制。
1.2 国家现行有关规范：
- GB 50338-2003《固定消防炮灭火系统设计规范》
- GB 50498-2009《固定消防炮灭火系统施工与验收规范》
- GB 19156-2003《消防炮通用技术条件》
- GB 19157-2003《远控消防炮系统通用技术条件》
- CECS 245: 2008《自动消防炮灭火系统技术规程》

2 适用范围
2.1 本图集适用于新建、改建、扩建的工业与民用建筑工程中室内固定消防水炮、泡沫炮及两用炮（不包括干粉炮）和泡沫液供给装置的设计选用及安装。系统控制方式包括手动控制、远程控制、自动控制及数码编程控制。
2.2 消防水炮流量大于等于20L/s，消防泡沫炮混合液流量大于等于24L/s及两用消防炮流量大于等于24L/s。

3 消防炮性能及型号标记
3.1 按《消防炮通用技术条件》GB 19156-2003生产的消防炮，性能参数应满足其要求。
3.1.1 消防炮命名由三部分组成：主参数、特征代号（手动式略）、类/组代号。
- 特征代号：KD—电控；KY—液控；KQ—气控；Y—移动式（固定式略）。
- 主参数：消防炮额定流量（L/s）；泡沫/水两用炮按泡沫混合液额定流量（L/s）。
- 示例1：喷射介质为水，驱动方式为电动，额定流量为60L/s的远控消防水炮，型号标记为PSKD60。
- 示例2：喷射介质为泡沫，驱动方式为液动，混合液额定流量为32L/s的泡沫炮型号标记为PPKY32。
- 示例3：喷射介质为泡沫或水，驱动方式为电动，泡沫混合液的额定流量为64L/s的远控消防泡沫-水两用炮，型号标记为PLKD64。
3.2 尚无统一标准命名的消防炮，本图集按生产厂商标注的型号命名。

4 消防炮分类及选型
4.1 消防炮可按喷射介质、安装方式、控制方式、喷射状态等方式分类。
4.2 本图集编入的消防炮详见表2。
4.3 应根据消防炮灭火系统所需的灭火介质、安装方式、控制方式和喷射状态选择消防炮的类型。

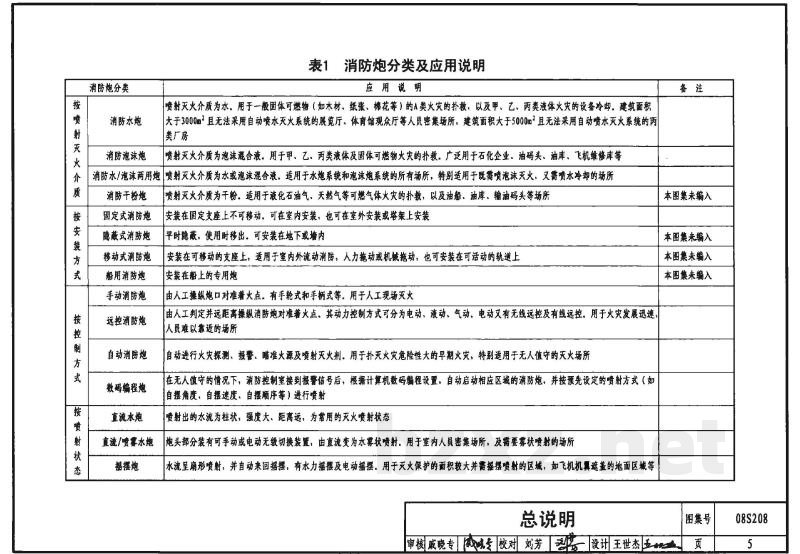

表1 消防炮分类及应用说明
- 喷射介质为水：用于一般固体可燃物（如木材、纸张、棉花等）的A类火灾的扑救，以及甲、乙、丙类液体火灾的设备冷却。适用于建筑面积大于3000m²且无法采用自动喷水灭火系统的展览厅、体育馆观众厅等人员密集场所，以及建筑面积大于5000m²且无法采用自动喷水灭火系统的丙类厂房。
- 喷射介质为泡沫混合液：用于甲、乙、丙类液体及固体可燃物火灾的扑救。广泛用于石化企业、油码头、油库、飞机维修库等。
- 喷射介质为水或泡沫混合液：适用于水炮系统和泡沫炮系统的所有场所，特别适用于既需喷泡沫灭火，又需喷水冷却的场所。

5 消防炮流量及射程计算
5.1 消防水炮
5.1.1 水炮设计流量可按下式确定：Pe Qs=asop。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

08S208：室内固定消防炮选用及安装

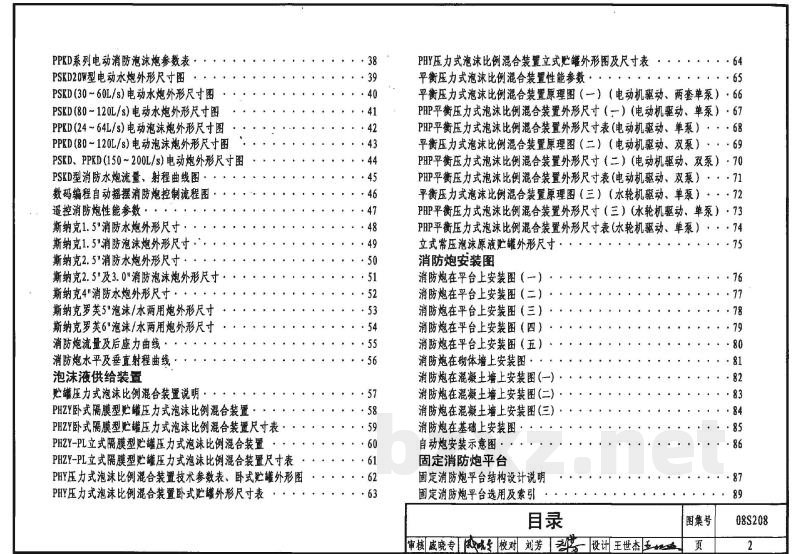

目 录
总说明
消防水炮系统示意图
贮罐压力式泡沫炮系统示意图
平衡压力式泡沫炮系统示意图
消防炮
电动式远控消防水炮控制示意图
液动式远控消防水炮控制示意图
电动式远控消防泡沫炮控制示意图
液动式远控消防泡沫炮控制示意图
手动及远控消防炮性能参数表
手轮式手动消防水炮外形尺寸
电动式消防水炮、两用炮外形尺寸
带喷雾液压源电动式消防水炮外形尺寸
电动式消防泡沫炮、两用炮外形尺寸
液动式消防水炮、两用炮外形尺寸
液动式消防泡沫炮、两用炮外形尺寸
消防水炮压力－流量/压力－射程曲线
消防泡沫炮压力－流量/压力－射程曲线
消防炮仰角－射高曲线
消防炮压力－反力曲线
自动寻的消防水炮控制原理示意图
红外线自动寻的消防水炮控制流程图
红外线自动寻的消防水炮技术参数表
红外线自动寻的消防水炮外形尺寸示意图
自动消防水炮灭火系统示意图
自动消防水炮灭火系统控制流程图
PSDZ自动消防炮性能参数
PSDZ自动消防炮射程及射流曲线图
数字图像消防水炮系统示意图
数字图像消防水炮控制流程图
PSKD系列电动消防水炮参数表
PPKD系列电动消防泡沫炮参数表
PSKD20W型电动水炮外形尺寸图
PSKD(30～60L/s)电动水炮外形尺寸图
PSKD(80～120L/s)电动水炮外形尺寸图
PPKD(24～64L/s)电动泡沫炮外形尺寸图
PPKD(80～120L/s)电动泡沫炮外形尺寸图
PSKD、PPKD(150～200L/s)电动炮外形尺寸图
PSKD型消防水炮流量、射程曲线图
数码编程自动摇摆消防炮控制流程图
遥控消防炮性能参数
斯纳克1.5″消防水炮外形尺寸
斯纳克1.5″消防泡沫炮外形尺寸
斯纳克2.5″消防水炮外形尺寸
斯纳克2.5″及3.0″消防泡沫炮外形尺寸
斯纳克4″消防水炮外形尺寸
斯纳克罗芙5″泡沫/水两用炮外形尺寸
斯纳克罗芙6″泡沫/水两用炮外形尺寸
消防炮流量及后座力曲线
消防炮水平及垂直射程曲线
泡沫液供给装置
贮罐压力式泡沫比例混合装置说明
PHZY卧式隔膜型贮罐压力式泡沫比例混合装置
PHZY卧式隔膜型贮罐压力式泡沫比例混合装置尺寸表
PHZY-PL立式隔膜型贮罐压力式泡沫比例混合装置
PHZY-PL立式隔膜型贮罐压力式泡沫比例混合装置尺寸表
PHY压力式泡沫比例混合装置技术参数表、卧式贮罐外形图
PHY压力式泡沫比例混合装置卧式贮罐外形尺寸表
PHY压力式泡沫比例混合装置立式贮罐外形图及尺寸表
平衡压力式泡沫比例混合装置性能参数
平衡压力式泡沫比例混合装置原理图（一）（电动机驱动、两套单泵）
PHP平衡压力式泡沫比例混合装置外形尺寸（一）（电动机驱动、单泵）
PHP平衡压力式泡沫比例混合装置外形尺寸表（电动机驱动、单泵）
平衡压力式泡沫比例混合装置原理图（二）（电动机驱动、双泵）
PHP平衡压力式泡沫比例混合装置外形尺寸（二）（电动机驱动、双泵）
PHP平衡压力式泡沫比例混合装置外形尺寸表（电动机驱动、双泵）
平衡压力式泡沫比例混合装置原理图（三）（水轮机驱动、单泵）
PHP平衡压力式泡沫比例混合装置外形尺寸（三）（水轮机驱动、单泵）
PHP平衡压力式泡沫比例混合装置外形尺寸表（水轮机驱动、单泵）
立式常压泡沫原液贮罐外形尺寸
消防炮安装图
消防炮在平台上安装图（一）
消防炮在平台上安装图（二）
消防炮在平台上安装图（三）
消防炮在平台上安装图（四）
消防炮在平台上安装图（五）
消防炮在砌体墙上安装图
消防炮在混凝土墙上安装图（一）
消防炮在混凝土墙上安装图（二）
消防炮在混凝土墙上安装图（三）
消防炮在基础上安装图
自动炮安装示意图
固定消防炮平台
固定消防炮平台结构设计说明
固定消防炮平台选用及索引
钢筋混凝土平台CT-1～6
钢筋混凝土平台CT-1～6材料表
钢筋混凝土平台CT-7～14
钢筋混凝土平台CT-7～14框架梁、柱详图
钢筋混凝土平台CT-7～14材料表
钢平台ST-1～5
钢平台ST-6～10
钢平台ST-1～10详图
钢平台ST-1～10材料表
钢平台ST-11～14
钢平台ST-11～14详图
钢平台ST-11～14材料表
靠墙平台QT-1
靠墙平台QT-1详图
靠墙平台QT-2
靠墙平台QT-2详图
靠柱平台ZT
靠柱平台ZT详图及材料表
斜梯立面、剖面图
斜梯详图
斜梯材料表
直梯立面、剖面图
直梯详图
直梯材料表
栏杆
