98S205 消防增压稳压设备选用与安装（隔膜式气压罐）

适用于多层和高层建筑工程有增压稳压设施要求的消火栓给水系统及湿式喷水灭火系统等各类消防给水系统。

消防增压稳压设备选用与安装（隔膜式气压罐）

批准部门：中华人民共和国建设部
主编单位：总后建筑设计研究院
实行日期：2002年3月2日
图集编号：98S205

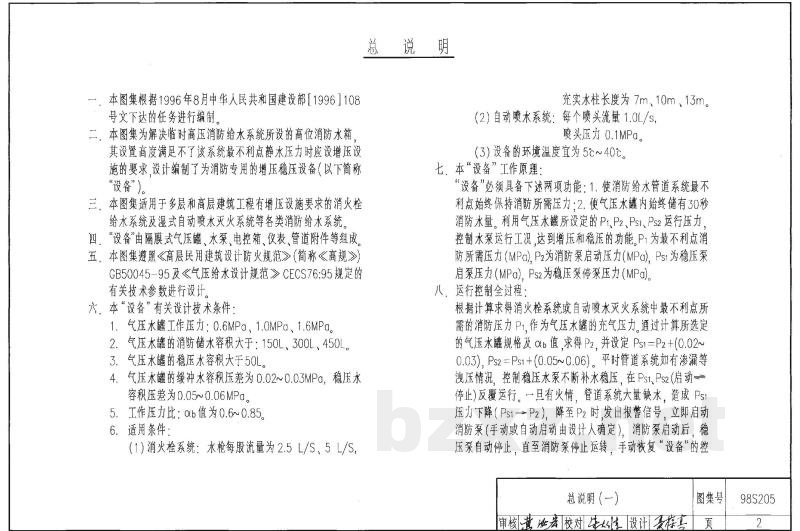

总说明
一、本图集根据1996年8月中华人民共和国建设部【1996】108号文下达的任务进行编制。
二、本图集为解决临时高压消防给水系统所设的高位消防水箱其设置高度满足不了该系统最不利点静水压力时应设增压设施的要求，设计编制了为消防专用的增压稳压设备（以下简称“设备”）。
三、本图集适用于多层和高层建筑工程有增压设施要求的消火栓给水系统及湿式自动喷水灭火系统等各类消防给水系统。
四、设备由隔膜式气压罐、水泵、电控箱、仪表、管道附件等组成。
五、本图集遵照《高层民用建筑设计防火规范》（简称《高规》GB50045-95）及《气压给水设计规范》（CECS76:95）规定的有关技术参数进行设计。
六、本“设备”有关设计技术条件：
1. 气压水罐工作压力：0.6MPa、1.0MPa、1.6MPa。
2. 气压水罐的消防储水容积大于：150L、300L、450L。
3. 气压水罐的稳压水容积大于50L。
4. 气压水罐的缓冲水容积压差为0.02~0.03MPa，稳压水容积压差为0.05~0.06MPa。
5. 工作压力比：αb值为0.6~0.85。
6. 适用条件：
(1) 消火栓系统：水枪每股流量为2.5L/s、5L/s，充实水柱长度为7m、10m、13m。
(2) 自动喷水系统：每个喷头流量1.0L/s，喷头压力0.1MPa。
(3) 设备的环境温度宜为5℃~40℃。
七、本“设备”工作原理：
“设备”必须具备下述两项功能：
1. 使消防给水管道系统最不利点始终保持消防所需压力；
2. 使气压水罐内始终储有30秒消防水量。
利用气压水罐所设定的P1、P2、Ps1、Ps2运行压力控制水泵运行工况达到增压和稳压的功能。其中：P1为最不利点消防所需压力(MPa)；P2为消防泵启动压力(MPa)；Ps1为稳压泵启泵压力(MPa)；Ps2为稳压泵停泵压力(MPa)。
八、运行控制全过程：
根据计算求得消火栓系统或自动喷水灭火系统中最不利点所需的消防压力P1。作为气压水罐的充气压力，通过计算所选定的气压水罐规格及αb值，求得P2，并设定Ps1=P2+(0.02~0.03)，Ps2=Ps1+(0.05~0.06)。
平时管道系统如有渗漏等压力下降情况，控制稳压水泵不断补水稳压，在Ps1、Ps2（启动—停止）反复运行。一旦有火情，管道系统大量缺水，造成Ps1压下降（Ps1-P2），降至P2时，发出报警信号，立即启动消防泵（手动或自动启动由设计人确定），消防泵启动后，稳压泵自动停止，直至消防泵停止运转、手动恢复“设备”的控制功能。
九、设备分类：
根据“设备”设置位置分：上置式（用I表示）和下置式（用II表示）；
根据气压罐设置方式分：立式（用L表示）和卧式（用W表示）；
根据设备所供消防给水系统分：消火栓给水系统（用X表示）、自动喷水灭火系统（用Z表示）、消火栓及自动喷水消防给水合用系统（用XZ表示）。

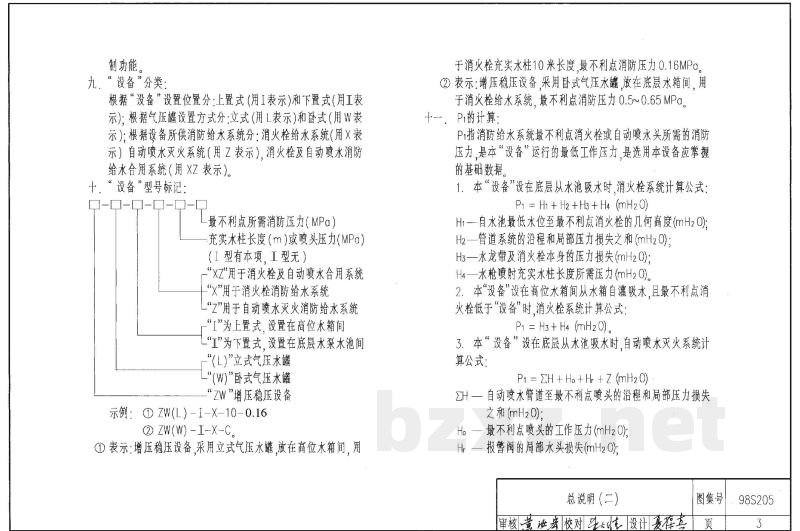

十、设备型号标记：
型号结构示例：ZW(L/W)-I/II-X/Z/XZ-充实水柱长度/喷头压力-P1
示例说明：
① ZW(L)-I-X-10-0.16 表示：增压稳压设备，采用立式气压水罐放在高位水箱间，用于消火栓给水系统，充实水柱长度10米，最不利点消防压力0.16MPa。
② ZW(W)-II-X 表示：增压稳压设备，采用卧式气压水罐放在底层水箱间，用于消火栓给水系统，最不利点压力约为0.5~0.65MPa。
十一、P1的计算：
P1指消防给水系统最不利点消火栓或自动喷水头所需的消防压力，是本“设备”运行的最低工作压力。选用本设备应掌握的基础数据计算如下：
1. 本“设备”设在底层从水池吸水时消火栓系统计算公式：P1 = H1 + H2 + H3 + H4 (mH2O)。其中：H1为自水池最低水位至最不利点消火栓的几何高度；H2为管道系统的沿程和局部压力损失之和；H3为水龙带及消火栓本身的压力损失；H4为水枪喷射充实水柱长度所需压力。
2. 本“设备”设在楼顶高位水箱间，从水箱自流吸水，且最不利点消火栓低于“设备”时消火栓系统计算公式：P1 = H3 + H4 (mH2O)。
3. 本“设备”设在底层从水池吸水时，自动喷水灭火系统计算公式：P1 = ZH + H0 + Hr + H_z (mH2O)。其中：ZH为自动喷水管道至最不利点喷头的沿程和局部压力损失之和；H0为最不利点喷头的工作压力；Hr为报警阀的局部水头损失；H_z为最不利点喷头与水池最低水位之间的几何高度。
4. 本“设备”设在楼顶高位水箱间，从水箱自流吸水，且最不利点喷头低于设备时自动喷水系统计算公式：P1 = ZH + H0 + H (mH2O)。
5. 当气压水罐与水泵分别设置在其它场所时，P1应另行计算。
十二、几点说明：
1. 本“设备”的增压标准：P1应满足消火栓系统最不利点所需的消防压力。如消火栓系统，必须满足最不利点消火栓水枪喷射充实水柱长度，不能只按满足静水压0.07MPa或0.15MPa为增压标准。
2. 计算P1时，所采用的流量应为火灾初期消防给水量。消火栓系统一般采用2股流量（2X5L/s或2X2.5L/s）；自动喷水灭火系统一般采用5个喷头流量（5X1L/s）。
3. 设备主要组件：气压水罐内应有要求的储存水容积、稳压水容积和缓冲水容积。用于消火栓系统的气压水罐储水容积不小于300L；用于自动喷水灭火系统的不小于150L；合用系统不小于450L。
4. 本“设备”配用稳压水泵两台（一用一备）。稳压水泵流量应能在3分钟内补足稳压水容积所需流量。稳压水泵扬程应以(Ps1+Ps2)/2时的水泵曲线高效区取值。本设备功能是确保在消防主泵启动前，具有足够消防压力的30s储水量进行初期灭火。
5. 消火栓及自动喷水系统可共用一套设备。有火情时，当气压水罐内压力降至P2，发出启动消防泵报警信号，消防控制中心确认后启动相应消防泵。消防泵启动后，稳压泵自动停止，直至消防泵停止运行、手动恢复控制功能。
6. 消火栓系统中，上置式优于下置式，因为其水泵扬程要求较低，可节省钢材及运行费用。
十三、电控性能：
1. 电控系统具有自动、手动功能，并与消防控制中心或消防泵房联网。
2. 两台稳压水泵一用一备，自动切换，交替运行。
3. 平时使管网处于高压状态。压力下降到Ps1时，1号泵启动；升至Ps2时停泵，随后2号泵轮流工作，使系统压力保持在Ps1与Ps2之间。

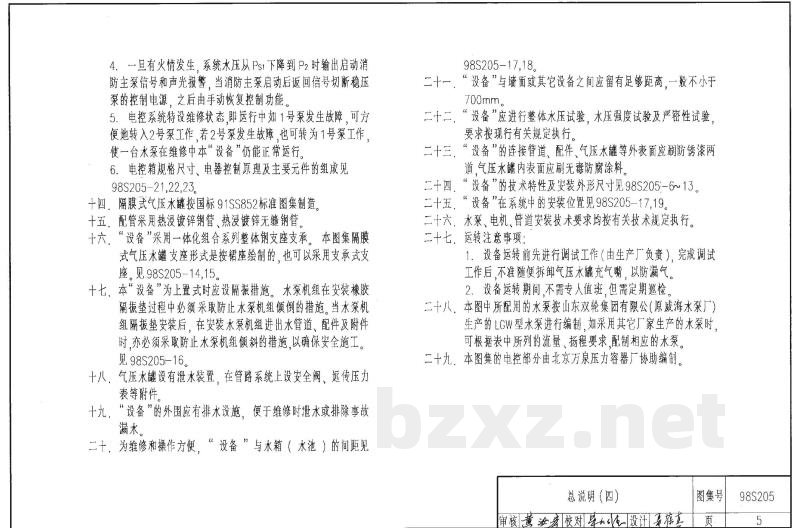

4. 一旦发生火情，压力降至P2时，输出启动消防主泵信号和声光报警。消防主泵启动后，返回信号切断稳压泵控制电源。
5. 电控系统特设维修状态，可方便地在两台水泵间切换，确保一台维修时另一台仍能正常运行。
6. 电控箱规格尺寸、电气控制原理及主要元件组成见98S205-21, 22, 23。
十四、隔膜式气压水罐按国标GB/T 5852标准图集制造。
十五、配管采用热浸镀锌钢管或热浸镀锌无缝钢管。
十六、设备采用一体化组合系列整体钢支座支承。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

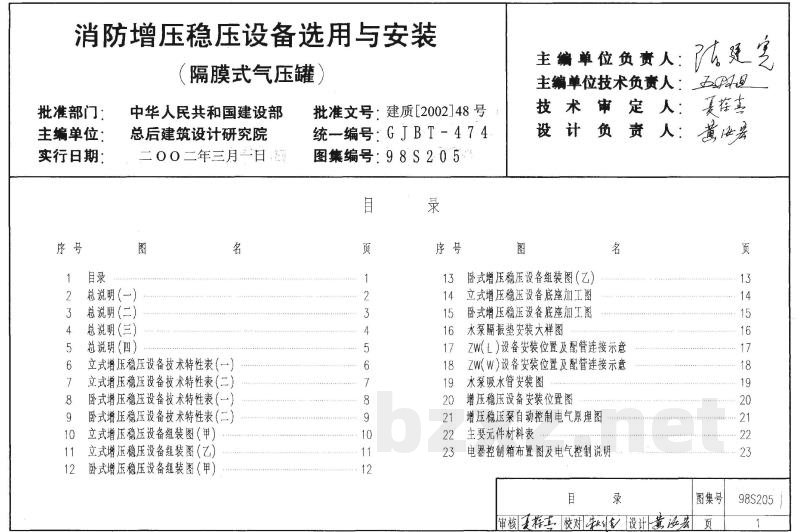

98S205：消防增压稳压设备选用与安装（隔膜式气压罐）
