04S202 室内消火栓安装

　　本图集适用于工业与民用建筑室内消火栓安装。包括单栓（甲、乙、丙、丁、戊、己型）、双栓（甲、乙、丙、丁型）、带应急照明双栓（甲、乙型）、薄型单栓、双栓、单栓带消防软管、双栓带消防软管等各种类型的室内消火栓箱安装等内容。修编增加了带应急照明的消火栓箱。为适应轻质隔墙安装，修编增加了薄型消火栓箱。前后开门的消火栓箱给公建消火栓布置带来了方便。

批准部门：中华人民共和国建设部
主编单位：机械工业第一设计研究院
实行日期：2004年6月1日
图集号：GJBT-737 (04S202”、“室内消火栓安装”全国通用给水排水标准图集 (04S202)

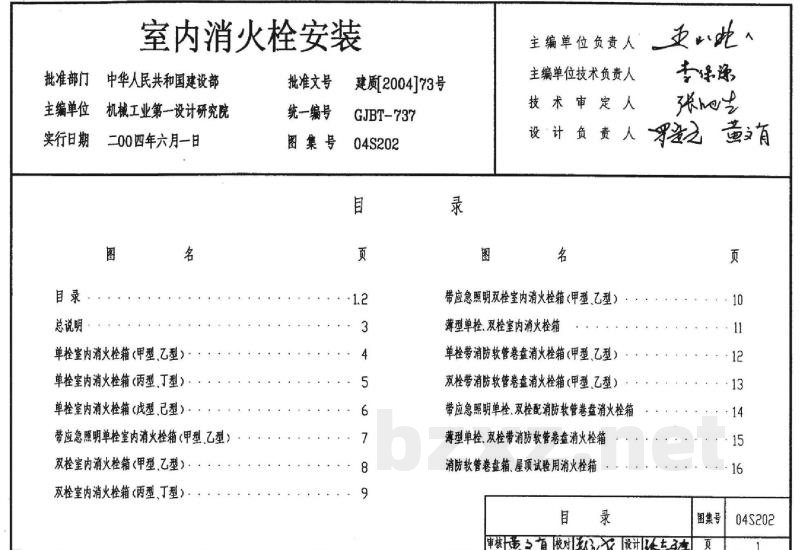

【目录】
1. 单栓室内消火栓箱（甲型、乙型、丙型、丁型、戊型、己型）
2. 双栓室内消火栓箱（甲型、乙型、丙型、丁型）
3. 带应急照明单栓/双栓室内消火栓箱（甲型、乙型）
4. 带消防软管卷盘消火栓箱（单栓、双栓）
5. 组合式消防柜（带灭火器箱、带应急照明及灭火器箱）
6. 各种安装图（明装、暗装、半暗装、减压孔板安装等）
7. 减压稳压型消火栓及水枪

【总说明】
1. 本图集是依据现行有关国家标准和规范，在1999年编制的《室内消火栓安装》（99S202）全国通用给水排水标准图集的基础上重新编制的。
2. 适用范围：本图集适用于工业与民用建筑室内消火栓安装。
3. 本图集系根据国家有关室内消火栓、消火栓箱产品标准及公安消防部门批准生产室内消防器材企业提供的技术资料编制。
4. 室内消火栓型号表示方法：S（栓）—N（内）—出口数量—检阀数量。
5. 消火栓箱型号表示方法：SGY + 厂家标识 + 箱门型式代号 + 配置符号（如W、Z、P、J、H等） + 箱体尺寸 + 箱体厚度 + 应急照明标识。
6. 安装要求：消火栓应设置在明显易于取用地点；消火栓栓口中心距地面高度宜为1.10m。
7. 减压稳压消火栓性能参数：进水口压力Prc为0.4~0.8MPa，出水口压力Pai为0.25~0.35MPa，流量Qn/s > 5.0。
8. 消防软管卷盘由内径为19mm的输水胶管（长度20m或25m）及喷嘴口径为6~9mm的小口径开关水枪和转盘配套组成。
9. 消火栓箱内均设有消防泵启动按钮，消防泵控制方式由设计人员确定。
10. 带灭火器箱组合式消防柜中可存放重量小于或等于4kg的灭火器4具，灭火器型号、规格、数量由设计人员确定。
11. 消火栓箱体材质应符合现行国家产品标准；消火栓箱箱门颜色应与箱门四周墙壁的装饰材料颜色有明显区别，且箱门上应有“消火栓”“火警119”醒目标志。
12. 使用本图集时，应遵照国家有关规范和规程的规定。

【主要器材规格与配置表】
1. 甲型单栓室内消火栓箱：规格800×650×240mm，材质钢、钢管、钢-铝合金或钢-不锈钢，配置消火栓、水枪、水带、支条等。
2. 乙型单栓室内消火栓箱：规格800×650×320mm，材质钢、钢喷垫、钢-铝合金或钢-不锈钢，配置消火栓、水枪、水带、挂架、消防按钮等。
3. 丙型单栓室内消火栓箱：规格800×650×320mm，材质钢、钢喷垫、钢-铝合金或钢-不锈钢，配置消火栓、水枪、水带等。
4. 丁型单栓室内消火栓箱：规格800×650×320mm，材质钢、钢喷垫、钢-铝合金或钢-不锈钢。
5. 戊型单栓室内消火栓箱：规格800×650×210mm，材质钢、钢喷垫、钢-铝合金或钢-不锈钢。
6. 己型单栓室内消火栓箱：规格800×650×210mm，材质钢、钢喷垫、钢-铝合金或钢-不锈钢，适用于多层住宅暗装（受结构影响时采用）。
7. 带应急照明单栓室内消火栓箱：规格950×650×240mm，材质钢、钢-铝合金或钢-不锈钢，含应急照明灯。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

04S202：室内消火栓安装

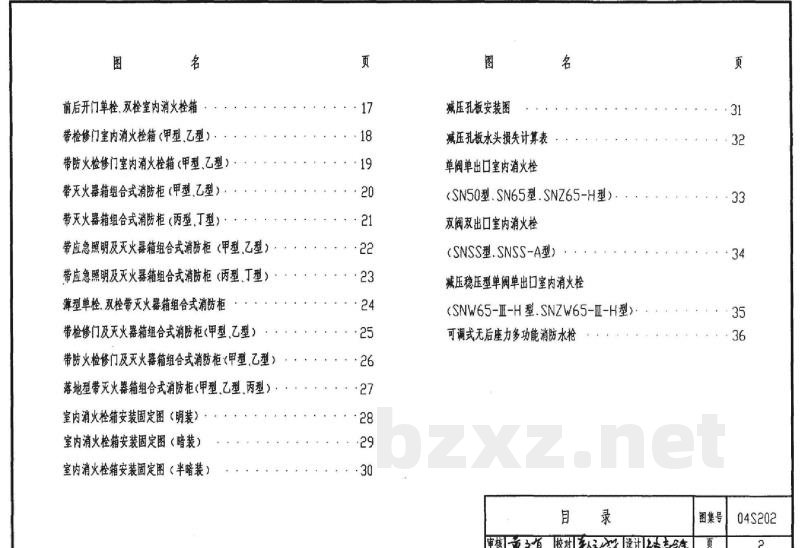

目录
总说明
单栓室内消火栓箱(甲型、乙型)
单栓室内消火栓箱(丙型、丁型)
单栓室内消火栓箱(戊型、己型)
带应急照明单栓室内消火栓箱(甲型、乙型)
双栓室内消火栓箱(甲型、乙型)
双栓室内消火栓箱(丙型、丁型)
带应急照明双栓室内消火栓箱(甲型、乙型)
薄型单栓、双栓室内消火栓箱
单栓带消防软管卷盘消火栓箱(甲型、乙型)
双栓带消防软管卷盘消火栓箱(甲型、乙型)
带应急照明单栓、双栓配消防软管卷盘消火栓箱
薄型单栓、双栓带消防软管卷盘消火栓箱
消防软管卷盘箱、屋顶试验用消火栓箱
前后开门单栓、双栓室内消火栓箱
带检修门室内消火栓箱(甲型、乙型)
带防火检修门室内消火栓箱(甲型、乙型)
带灭火器箱组合式消防柜(甲型、乙型)
带灭火器箱组合式消防柜(丙型、丁型)
带应急照明及灭火器箱组合式消防柜(甲型、乙型)
带应急照明及灭火器箱组合式消防柜(丙型、丁型)
薄型单栓、双栓带灭火器箱组合式消防柜
带检修门及灭火器箱组合式消防柜(甲型、乙型)
带防火检修门及灭火器箱组合式消防柜(甲型、乙型)
落地型带灭火器箱组合式消防柜(甲型、乙型、丙型)
室内消火栓箱安装固定图(明装)
室内消火栓箱安装固定图(暗装)
室内消火栓箱安装固定图(半暗装)
减压孔板安装图
减压孔板水头损失计算表
单阀单出口室内消火栓(SN50型、SN65型、SNZ65-H型)
双阀双出口室内消火栓(SNSS型、SNSS-A型)
减压稳压型单阀单出口室内消火栓(SNW65-Ⅲ-H型、SNZW65-Ⅲ-H型)
可调式无后座力多功能消防水枪
