09S302 雨水斗选用及安装

　　本图集适用于工业与民用建筑屋面和天沟雨水斗的选用及安装。主要内容包括87型、65型、侧入式雨水斗的装配图、零件图、安装图和虹吸式雨水斗的外形图、安装图等。本次修编扩充了87型等雨水斗的类型，提供了根据产品标准《虹吸式雨水斗》CJ/T 245-2007进行测试的几种典型虹吸式雨水斗的最大流量及对应斗前水深的数据。可用于指导雨水斗的正确选用和施工安装。

雨水斗选用及安装
建质[2009]56号
批准部门：中华人民共和国住房和城乡建设部
实行日期：二〇〇九年六月一日
主编单位：机械工业第一设计研究院、中国航空工业规划设计研究院

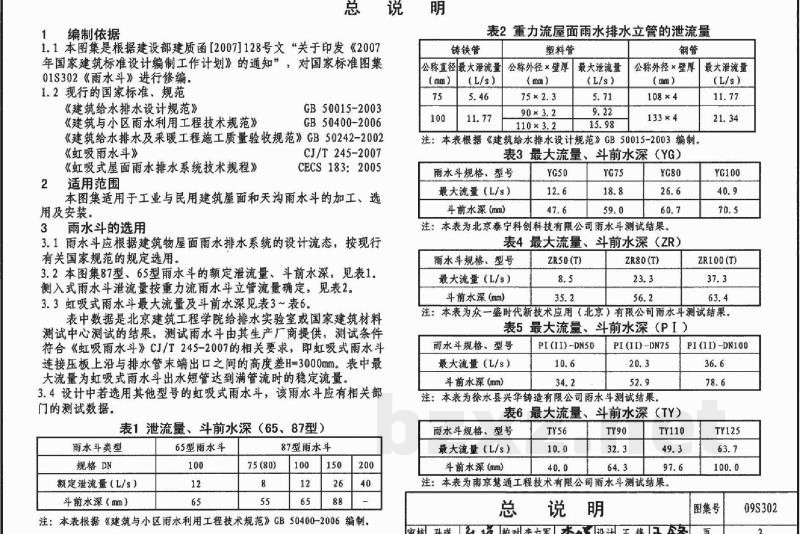

1 编制依据
1.1 本图集是根据建设部建质函【2007】128号文“关于印发《2007年国家建筑标准设计编制工作计划》的通知”，对国家标准图集01S302《雨水斗》进行修编。
1.2 现行标准与规范：
《建筑给水排水设计规范》
《建筑与小区雨水利用工程技术规范》GB50400-2006
《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
《虹吸雨水斗》CJ/T 245-2007
《虹吸式屋面雨水排水系统技术规程》CECS 183:2005

2 适用范围
本图集适用于工业与民用建筑屋面和天沟雨水斗的加工、选用及安装。

3 雨水斗的选用
3.1 雨水斗应根据建筑物屋面雨水排水系统的设计流态，按现行有关国家规范的规定选用。
3.2 本图集87型、65型雨水斗的额定泄流量、斗前水深见表1。侧入式雨水斗泄流量按重力流雨水斗立管流量确定，见表2。
3.3 虹吸式雨水斗最大流量及斗前水深见表3~表6。表中数据为测试结果，测试条件符合《虹吸雨水斗》CJ/T 245-2007的相关要求，即虹吸式雨水斗连接压板上沿与排水管末端出口之间的高度差H=3000mm。表中最大流量为虹吸式雨水斗出水短管达到满管流时的稳定流量。
3.4 设计中若选用其他型号的虹吸式雨水斗，该雨水斗应有相关部门的测试数据。

表1 泄流量、斗前水深（65、87型）
类型 | 规格 | 额定泄流量 (L/s) | 斗前水深 (mm)
65型雨水斗 | DN100 | 12 | 55
65型雨水斗 | DN75(80) | 8 | 55
87型雨水斗 | DN100 | 12 | 65
87型雨水斗 | DN150 | 26 | 88
87型雨水斗 | DN200 | 40 | 200

表2 重力流屋面雨水排水立管的泄流量
管道类型 | 公称直径/壁厚 (mm) | 最大泄流量 (L/s)
塑料管 | 75×2.3 / 90×3.2 / 110×3.2 | 5.71 / 9.22 / 15.98
钢管 | 108×4 / 133×4 | 11.77 / 21.34

表3 最大流量、斗前水深（YG型）
型号 | 最大流量 (L/s) | 斗前水深 (mm)
YG50 | 12.6 | 47.6
YG75 | 18.8 | 59.0
YG80 | 26.6 | 60.7

表4 最大流量、斗前水深（ZR型）
型号 | 最大流量 (L/s) | 斗前水深 (mm)
ZR50(T) | 8.5 | 35.2
ZR80(T) | 23.3 | 56.2

表5 最大流量、斗前水深（PI型）
型号 | 最大流量 (L/s) | 斗前水深 (mm)
PI(II)-DN50 | 10.6 | 34.2
PI(II)-DN75 | 20.3 | 52.9

表6 最大流量、斗前水深（TY型）
型号 | 最大流量 (L/s) | 斗前水深 (mm)
TY56 | 10.0 | 40.0
TY90 | 32.3 | 64.3
TY110 | 49.3 | 97.6
TY125 | 63.7 | 100.0

3.5 虹吸式雨水斗选用步骤
3.5.1 根据建筑专业屋面排水区域的划分确定雨水斗的设置位置及数量。
3.5.2 根据每个雨水斗的汇水面积计算其设计流量，依据表3~表6确定雨水斗的型号。

4 87型雨水斗设计说明
4.1 87改进型与87型雨水斗主要区别：改进型设置螺栓孔用螺栓螺母压紧压盘将防水层夹紧，铸铁雨水斗导流罩与压盘采用螺钉固定。
4.2 侧入式成品雨水斗的带压盘算子通过紧固螺栓压紧防水层，采用螺钉固定。
4.3 设计时应根据屋面防水层厚度不同，选用不同类型雨水斗。

5 虹吸式雨水斗设置说明
5.1 虹吸式雨水斗应设置在每个汇水区域屋面或天沟的最低点。
5.2 虹吸式雨水斗与屋面或天沟和管路系统应可靠连接。
5.3 天沟的过水断面应根据汇水面积的设计流量计算确定。天沟的宽度应保证雨水斗均匀进水。
5.4 虹吸式屋面雨水排水系统应设溢流口或溢流系统等措施。

6 雨水斗的制造
6.1 雨水斗的铸件表面应光洁，浇注口痕迹需清理打磨干净，在铸件上不允许有裂纹、砂瘤、金属瘤、褶皱及砂眼等。
6.2 雨水斗焊件焊缝应光滑平整，不充许出现断焊、漏焊现象，表面不应有焊渣、焊疤。
6.3 雨水斗零部件制造完成后，铸铁件内外壁涂热沥青两遍；焊接件先刷防锈漆两遍，再刷沥青漆两遍。
6.4 虹吸式雨水斗的制造应符合《虹吸雨水斗》CJ/T 245-2007的相关要求。

7 雨水斗的施工安装
7.1 各种类型雨水斗的施工安装应严格按照图集中的要求和顺序进行。
7.2 在屋面结构施工时，必须配合屋面工程预留符合雨水斗安装需要的预留孔。
7.3 雨水斗安装时，应在屋面防水施工完成，确认雨水管道畅通，清除进入短管内的密封膏和其他杂物后，再安装整流器、导流罩等部件。
7.4 雨水斗安装时用的防水密封膏应采用符合国家有关标准的产品，并与屋面防水层材质相容。
7.5 雨水斗安装后，其边缘与屋面相连处应密封，确保不渗不漏。
7.6 虹吸式雨水斗的进水口应水平安装，进水口高度应保证天沟内的雨水能通过雨水斗排净。
7.7 设计中如采用其他型号的虹吸式雨水斗，应校核本图集安装方式及尺寸是否适用。

8 其他
8.1 本图集雨水斗安装只表达雨水斗与屋面的安装关系，不作为土建屋面的施工依据。
8.2 图集中未注明单位的尺寸标注均以mm计。

9 参编单位
北京泰宁科创科技有限公司
众一盛时代新技术应用（北京）有限公司
徐水县兴华铸造有限公司
南京慧通工程技术有限公司
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

09S302：雨水斗选用及安装
目录
总说明
87型等雨水斗
87型雨水斗总装配图
87型雨水斗零件图（铸铁短管）
87型雨水斗零件图（钢制短管）
87型雨水斗零件图（导流罩、压板）
87型雨水斗屋面（天沟）板上安装图
87型雨水斗下沉式屋面安装图
87型雨水斗轻钢结构屋面安装图
87型雨水斗倒置式屋面安装图（非架空）
87型雨水斗倒置式屋面安装图（架空）
87改进型雨水斗装配图
87改进型雨水斗安装图
65型雨水斗总装配图
65型雨水斗零件图
65型雨水斗屋面（天沟）板上安装图
65型雨水斗下沉式屋面安装图
虹吸式雨水斗
虹吸式雨水斗外形图（YG型）
虹吸式雨水斗外形图（ZR型）
虹吸式雨水斗外形图（PⅠ、PⅡ型）
虹吸式雨水斗外形图（TY/SY56、90型）
虹吸式雨水斗外形图（TY/SY110、TY125型）
虹吸式雨水斗安装图（一）
虹吸式雨水斗安装图（二）
虹吸式雨水斗安装图（三）
虹吸式雨水斗安装图（四）
虹吸式雨水斗安装图（五）
虹吸式雨水斗安装图（六）
虹吸式雨水斗安装图（七）
虹吸式雨水斗安装图（八）
虹吸式雨水斗安装图（九）
侧入式雨水斗
侧入式雨水斗制造图（铸铁）
侧入式雨水斗制造图（钢制）
侧入式雨水斗安装图
侧入式成品雨水斗装配图
180°侧入式成品雨水斗安装图
管道连接
虹吸式雨水斗与管道连接安装图
柔性接口不锈钢卡箍连接图
加强型不锈钢卡箍
柔性接口加强连接方式
钢管、铸铁管与塑料管连接图
