14S307 住宅厨、卫给水排水管道安装

　　14S307《住宅厨、卫给水排水管道安装》为修编图集, 替代03SS408 《住宅厨、卫给排水管道安装》。图集为施工安装图集，可用于指导和规范住宅厨、卫和阳台给水排水管道的安装。设计人员可直接选用，施工人员可照图施工。与原图集相比,本图集依据最新版本规范、规程编制，对卫生间的布置进行了优化调整，取消了原图集中同层排水方面的内容，新增加编制了阳台给排水管道安装和特殊单立管排水管道安装等内容。　　该图集适用于住宅厨房、卫生间和阳台给水排水管道及设备安装（不含住宅卫生间同层排水的内容）。有关住宅卫生间同层排水的内容，详见国家标准设计图集12S306《住宅卫生间同层排水系统安装》。　　主要内容包括两种典型厨房(Ⅰ、L)、五种典型卫生间（A、B、C、D、E）、三种典型阳台（A、B、C）的给排水管道布置优选方案的平面、剖面图及节点详图。图集中的厨房、卫生间、阳台管道的平面、剖面图都标注了详细的尺寸，选用时可根据工程实际情况作相应调整。

国家建筑标准设计图集 14S307
住宅厨、卫给水排水管道安装
（替代 03SS408）

批准部门：中华人民共和国住房和城乡建设部
组织编制：中国建筑标准设计研究院
实行日期：二〇一四年九月一日

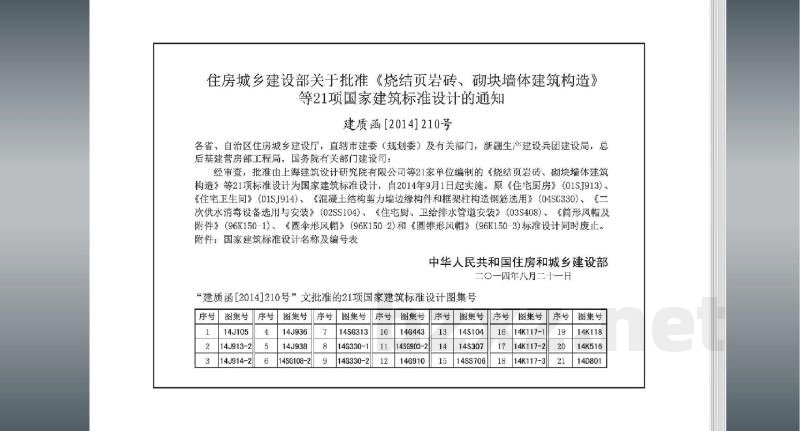

【通知摘要】
根据建质函【2014】210号文件，由上海建筑设计研究院有限公司等21家单位编制的《烧结页岩砖、砌块墙体建筑构造》等21项标准设计被批准为国家建筑标准设计，自2014年9月1日起实施。同时，原《住宅厨房》（01SJ913）、《住宅卫生间》（01SJ914）、《混凝土结构剪力墙边缘构件和框架柱构造钢筋选用》（04SG330）、《二次供水消毒设备选用与安装》（02SS104）、《住宅厨、卫给排水管道安装》（03S408）、《筒形风帽及附件》（96K150-1）、《圆伞形风帽》（96K150-2）和《圆锥形风帽》（96K150-3）等标准设计同时废止。

【目录】
总说明
厨房、卫生间、阳台建筑平面布置索引图
厨房管道安装图（I型、L型方案）
卫生间管道安装图（A型至E型方案）
阳台管道安装图（A型至C型方案）
节点详图（导流连体地漏安装详图等）
相关技术资料

【总说明】
1 编制依据
本图集是根据09S407-1《建筑给水铜管道安装》、09S407-2《建筑给水薄壁不锈钢管道安装》[2012]131号文“关于印发《2012年国家建筑标准设计编制工作计划》的通知》，对原03SS408《住宅厨、卫给排水管道安装》进行修订。

2 设计依据
2.1 现行规范标准
《建筑给水排水设计规范》、《住宅建筑规范》、《住宅设计规范》GB50015-2003（2009年版）、GB50368-2005、GB50096-2011、《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002、《住宅厨房及相关设备基本参数》、《住宅卫生间功能及尺寸系列》、《建筑给水塑料管道工程技术规程》、《建筑给水金属管道工程技术规程》、《建筑给水复合管管道工程技术规程》、《建筑排水塑料管道工程技术规程》、《建筑排水金属管道工程技术规程》、《建筑给水复合金属管道安装》、《建筑管道直饮水工程》等。

2.2 相关的国家建筑标准设计图集
08S126《热水器选用及安装》、04S301《建筑排水设备附件选用安装》、09S304《卫生设备安装》等。

2.3 其他
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容，限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。

3 适用范围
本图集适用于住宅厨房、卫生间和阳台给水排水管道及设备安装（不含住宅卫生间同层排水的内容）。有关住宅卫生间同层排水的内容，详见国家标准设计图集12S306《住宅卫生间同层排水系统安装》。

4 编制方法
4.1 厨房平面布置及给排水管道敷设
4.1.1 厨房平面布置选用1型和L型两种典型建筑平面布置图作为厨房给水排水管道布置样板。
4.1.2 厨房给水管道采用枝状布置，沿墙明装辅以局部嵌墙和埋地或吊顶辅以竖向嵌墙三种敷设方式：分水器设于厨柜内。
4.1.3 厨房排水立管暗设于管井内，采用伸顶通气。排水支管在厨柜下同层接入排水立管。
4.1.4 厨房不设地漏。

4.2 卫生间平面布置及给排水管道敷设
4.2.1 卫生间平面布置选用A、B、C、D、E五种典型建筑平面布置图作为卫生间给排水管道布置样板。
4.2.2 卫生间给水管道分枝状和分水器供水两种布置方式，采用埋地或吊顶暗装辅以嵌墙敷设方式，分水器设于吊顶内。
4.2.3 卫生间排水立管采用污废水合流伸顶通气立管、分流专用通气立管和特殊单立管三种敷设方式，均暗设于管内。
4.2.4 卫生间排水横支管暗设于下层吊顶内接入立管。
4.2.5 卫生间设地漏。

4.3 阳台平面布置及给排水管道敷设
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

14S307
目录
总说明
厨房、卫生间、阳台建筑平面布置索引图
厨房、卫生间、阳台给排水管道安装方案名称一览表
厨房管道安装图
I型厨房给排水管道安装方案一
I型厨房给排水管道安装方案二
I型厨房给排水管道安装方案三
L型厨房给排水管道安装方案一
L型厨房给排水管道安装方案二
L型厨房给排水管道安装方案三
卫生间管道安装图
A型卫生间给排水管道安装方案一
A型卫生间给排水管道安装方案二
A型卫生间给排水管道安装方案三
A型卫生间给排水管道安装方案四
A型卫生间给排水管道安装方案五
A型卫生间给排水管道安装方案六
B型卫生间给排水管道安装方案一
B型卫生间给排水管道安装方案二
B型卫生间给排水管道安装方案三
B型卫生间给排水管道安装方案四
B型卫生间给排水管道安装方案五
B型卫生间给排水管道安装方案六
C型卫生间给排水管道安装方案一
C型卫生间给排水管道安装方案二
C型卫生间给排水管道安装方案三
C型卫生间给排水管道安装方案四
C型卫生间给排水管道安装方案五
C型卫生间给排水管道安装方案六
D型卫生间给排水管道安装方案一
D型卫生间给排水管道安装方案二
D型卫生间给排水管道安装方案三
D型卫生间给排水管道安装方案四
D型卫生间给排水管道安装方案五
D型卫生间给排水管道安装方案六
E型卫生间给排水管道安装方案一
E型卫生间给排水管道安装方案二
E型卫生间给排水管道安装方案三
E型卫生间给排水管道安装方案四
E型卫生间给排水管道安装方案五
E型卫生间给排水管道安装方案六
阳台管道安装图
A型阳台给排水管道安装方案一
B型阳台给排水管道安装方案一
B型阳台给排水管道安装方案二
B型阳台给排水管道安装方案三
C型阳台给排水管道安装方案一
节点详图
导流连体地漏安装详图
