14S104 二次供水消毒设备选用及安装

　　14S104《二次供水消毒设备选用及安装》国家建筑标准设计图集适用于建筑小区、厂区、民用建筑及工业建筑生活饮用水二次供水工程中消毒设备的选用及安装，一次供水消毒可参考使用。　　主要内容包括：包括紫外线消毒器、紫外线协同防污消毒器、水箱臭氧自洁器等设备的特点与适用条件、安装尺寸、规格与性能以及安装使用方式等。　　根据新的国家和行业标准规范，对原图集02SS104《二次供水消毒设备选用与安装》进行修编，将近年来二次供水消毒技术发展的新成果编入本图集，对于指导设计、施工人员正确选用与安装二次供水消毒设备将起到指导作用。

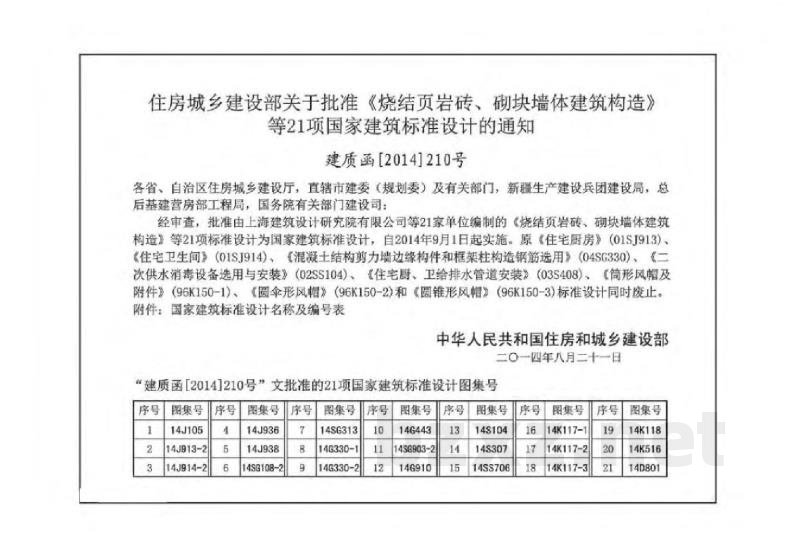

国家建筑标准设计图集 14S104（替代 02SS104） 二次供水消毒设备选用及安装 批准部门：中华人民共和国住房和城乡建设部 组织编制：中国建筑标准设计研究院 【发布通知】 中华人民共和国住房城乡建设部关于批准《烧结页岩砖、砌块墙体建筑构造》等21项国家建筑标准设计的通知（建质函〔2014〕210号）： 经审查，批准由上海建筑设计研究院有限公司等21家单位编制的《烧结页岩砖、砌块墙体建筑构造》等21项标准设计为国家建筑标准设计，自2014年9月1日起实施。 【本图集概况】 图集号：14S104 批准文号：建质承〔2014〕210号 主编单位：中国航空规划建设发展有限公司 实行日期：2014年9月1日 1 编制依据 1.1 编制依据：根据建设部建质〔2009〕181号文关于《2009年国家建筑标准设计制工作计划的通知》，对原02SS104《二次供水消毒设备选用与安装》进行修编。 1.2 设计依据：现行国家标准规范包括《建筑给水排水设计规范》GB 50015-2003、《室外给水设计规范》GB 50013-2006、《生活饮用水卫生标准》GB 5749-2006、《二次供水工程技术规程》CJJ 140-2010、《生活饮用水紫外线消毒器》CJ/T 204-2000、《城市给排水紫外线消毒设备》GB/T 19837-2005、《氧发生器安全与卫生标准》GB 28232-2011。 2 适用范围 本图集适用于建筑小区、厂区、民用建筑及工业建筑生活饮用水二次供水工程中消毒设备的选用及安装，一次供水消毒可参考使用。内容包括紫外线消毒器、紫外线协同防污消毒器、水箱臭氧自洁器等设备的特点与适用条件、安装尺寸、规格性能以及安装使用方式等。 3 二次供水消毒设备种类与选用 3.1 二次供水消毒必须对细菌有灭活作用，消毒后副产物对水质和人体健康应无影响。消毒技术应经济合理，装置维护管理方便，水质应符合《生活饮用水卫生标准》（GB 5749-2006）的相关规定。 3.2 二次供水消毒设备特点对比表： | 设备类型 | 特点 | 缺点/要求 | | :--- | :--- | :--- | | 紫外线消毒器 | 不改变原水物理、化学性质；不产生气味及副产物；杀菌快；安装简单，操作方便。 | 电耗大；紫外线灯管和石英套管需定期更换；对水质悬浮物（SS）要求高；无持续消毒作用。 | | 水箱臭氧自洁器 | 消毒能力强；无有害副产物；水口感好，无异味；安装简单，操作方便。 | (根据文意推断，臭氧相关设备通常具有持续消毒作用，但需注意运行维护)。 | 注：水质条件要求：原水水质理化指标：浊度<5度，总含铁量≤0.3mg/L，色度≤15度，总大肠菌群≤1000个/L，细菌总数≤2000个/mL，水温≥5℃。 4 紫外线消毒器设计安装说明 4.1 工作原理 利用灯管内汞蒸气放电时产生的253.7nm紫外线辐射，使微生物的DNA或RNA受到破坏从而达到杀菌目的。 4.2 设备组成 包括紫外线灯管、石英玻璃套管、不锈钢筒体及配电系统（整流器、风扇、计时器、指示灯）。 4.3 适用条件 - 水质：浊度≤5度，总铁含量≤0.3mg/L，色度≤15度，总大肠菌群≤1000个/L，细菌总数≤2000个/mL。 - 环境：环境温度＞5℃，空气最大相对湿度≤90%（相当于温度20℃±5℃）。 - 电源：电压220V±10%，频率50Hz±2.5Hz。 - 工作压力：QL型≤0.60MPa；RZ型≤0.80MPa。 4.4 主要技术参数 - 灯管辐照强度：30W新灯管辐照强度不小于90mW/cm²。 - 辐照剂量：辐照剂量 = 辐照强度 × 时间。出厂总辐照剂量不小于12000μW·S/cm²（充水时）。 - 灯管寿命：指辐照强度下降至标准值30%时的时长。 - 压降：消毒器内水头损失应小于0.005MPa。 4.5 安装使用注意事项 - 空间要求：消毒器一端需留有大于1.2m的检修空间，另一端靠堵口近距离应大于0.6m。 - 排水设施：消毒器应备有排水设施。 - 灯管维护：灯管达到使用寿命时应及时更换；灯管、石英玻璃管应经常清洗；清洗时先用棉布蘸酒精拭净，再用柔软布擦净，避免用手直接接触灯管表面。 - 安全防护：紫外线具有强烈的刺激性，操作时应佩戴防护眼镜及工作服、手套，防止伤害眼睛和皮肤。 - 水质管理：因紫外线消毒没有余氯作用，需注意给水管网的施工质量及管理，并采取措施防止消毒后水质再次受到污染。 4.6 可选用的安装方法 - 高位水箱式：安装在生活出水管上，进水管与水箱最低水位高差不小于0.5m，额定水量应不小于设计秒流量。 - 水配出水管式：有气压罐时安装在出水管上，不设止回阀；若泵出口压力大于消毒设备工作压力，应定制产品。 - 水泵出水管式：无气压水箱时需设置止回阀，额定水量不小于泵组最大工作流量。 - 水泵及水管直接安装式：额定水量不小于泵组最大工作流量。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

14S104

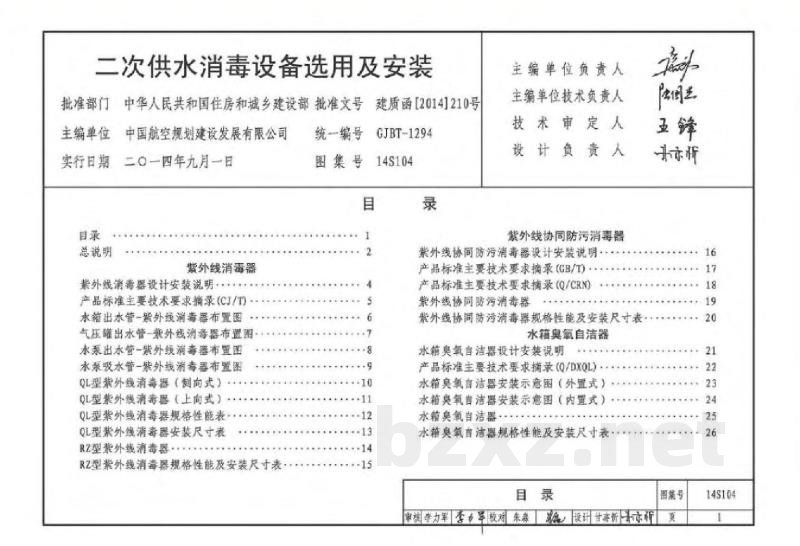

目录
总说明
紫外线消毒器
紫外线消毒器设计安装说明
产品标准主要技术要求摘录(CJ/T)
水箱出水管-紫外线消毒器布置图
气压罐出水管紫外线消毒器布置图
水泵出水管-紫外线消毒器布置图
水泵吸水管-紫外线消毒器布置图
QL型紫外线消毒器(侧向式)
QL型紫外线消毒器(上向式)
QL型紫外线消毒器规格性能表
QL型紫外线消毒器安装尺寸表
RZ型紫外线消毒器
RZ型紫外线消毒器规格性能及安装尺寸表
紫外线协同防污消毒器
紫外线协同防污消毒器设计安装说明
产品标准主要技术要求摘录(GB/T)
产品标准主要技术要求摘录(Q/CRN)
紫外线协同防污消毒器
紫外线协同防污消毒器规格性能及安装尺寸表
水箱臭氧自洁器
水箱臭氧自洁器设计安装说明
产品标准主要技术要求摘录(Q/DXQL)
水箱臭氧自洁器安装示意图(外置式)
水箱臭氧自洁器安装示意图(内置式)
水箱臭氧自洁器
水箱臭氧自洁器规格性能及安装尺寸表
