12S101 矩形给水箱

　　12S101《矩形给水箱》国家建筑标准设计图集为修编图集，代替02S101《矩形给水箱》，适用于新建、改建及扩建的多层、高层民用建筑及工业建筑中生产、生活冷水、热水、中水、消防、循环冷却水、雨水回用等系统中的给水贮存。　　矩形给水箱是工程中常用的贮水设备，近年来在产品规格、型式、安装方法、卫生防疫、防污染措施、材质、制造工艺等各方面都发生了变化，新产品、新技术在工程实践中应用普遍成熟，部分企业逐渐完善了产品标准。因此，原02S101《矩形给水箱》已不能满足当前工程设计和施工的要求，应加以修编和完善。　　修编后图集的主要内容包括成品水箱和现场制作钢板水箱两部分，在成品水箱中，编入了国内建筑工程中常用的几种成熟产品，包括组合式不锈钢板水箱、组合式不锈钢肋板水箱、装配式搪瓷钢板水箱、装配式热镀锌钢板水箱、装配式不锈钢板水箱、装配式SMC水箱、内喷涂冲压钢板水箱等的选用及安装，重点是目前工程中应用最广泛的成品组合式不锈钢板水箱。同时，详细编制了现场制作钢板水箱的规格、材料、箱体和附件的加工详图等。　　由于目前矩形给水箱没有相关的国家和行业标准，本图集对矩形水箱的选用、安装、制作具有指导意义。图集编入了矩形给水箱最新的产品系列及相关技术，实用性强。本图集按施工图设计深度编制，可直接选用。

国家建筑标准设计图集 12S101 （替代02S101） 矩形给水箱

批准部门：中华人民共和国住房和城乡建设部
组织编制：中国建筑标准设计研究院、中国计划出版社

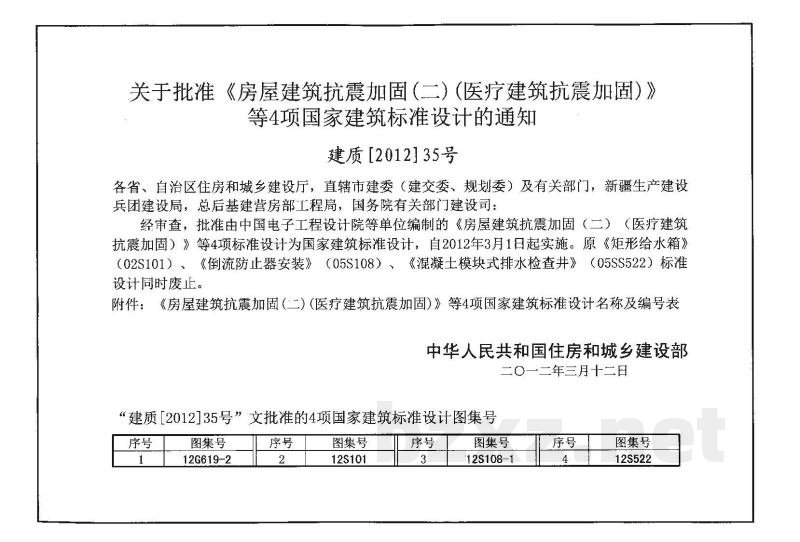

关于批准《房屋建筑抗震加固（二）（医疗建筑抗震加固）》等4项国家建筑标准设计的通知（建质〔2012〕35号）：
经审查，批准由中国电子工程设计院等单位编制的《房屋建筑抗震加固（二）（医疗建筑抗震加固）》等4项标准设计为国家建筑标准设计，自2012年3月1日起实施。原《矩形给水箱》（02S101）、《倒流防止器安装》（05S108）、《混凝土模块式排水检查井》（05S522）标准设计同时废止。

图集基本信息：
图集号：12S101
统一编号：GJBT-1194
主编单位：中国建筑东北设计研究院有限公司
实行日期：2012年3月1日

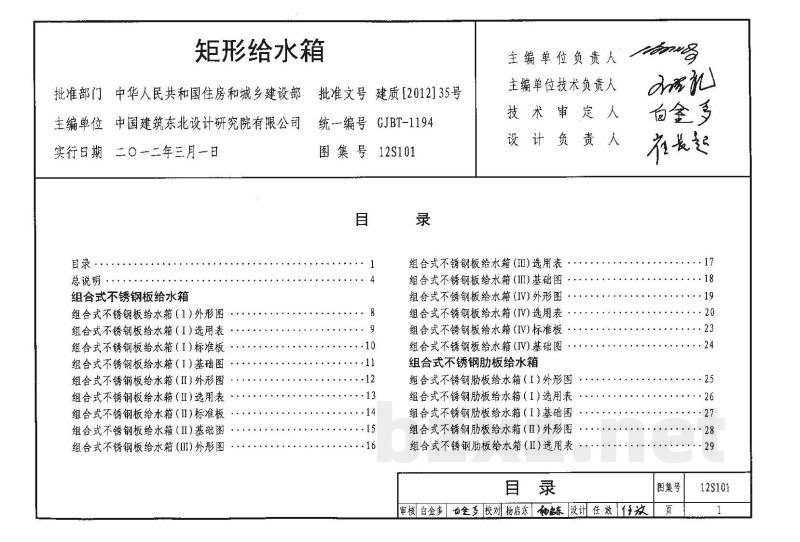

目录：
1. 总说明
2. 设计依据
3. 适用范围
4. 成品给水箱
4.1 材质要求
4.2 不锈钢矩形水箱
4.3 标准板规格
4.4 焊接要求
4.5 材质选用
4.6 SMC组合式水箱
4.7 制作与验收
4.8 异形规格说明
4.9 验收标准
5. 组合式不锈钢板给水箱
6. 组合式不锈钢肋板给水箱
7. 组合式不锈钢波纹板给水箱
8. 冲压式不锈钢板给水箱
9. 冲压式内喷涂钢板给水箱
10. 装配式给水箱
11. 装配式SMC给水箱
12. 现场制作矩形给水箱

1 总说明
水箱尺寸模数为500，长、宽、高可按此模数任意组合。根据住房和城乡建设部建质函〔2009〕81号文“关于印发《2009年国家建筑标准设计编制工作计划》的通知”，对02S101《矩形给水箱》图集进行修编而成。

2 设计依据
- 《建筑给水排水设计规范》 GB50015-2003（2009年版）
- 《二次供水工程技术规程》 CJJ 140-2010
- 《生活饮用水输配水设备及防护材料的安全性评价标准》 GB/T 17219-1998
- 《玻璃纤维增强塑料水箱，第一部分：SMC组合式水箱》 JC/T 658.1-2007
- 《碳素结构钢》 GB/T 700-2006
- 《碳钢焊条》 GB/T 5117-1995
- 《焊缝符号表示方法》 GB/T 324-2008
- 《涂装前钢材表面锈蚀等级和除锈等级》 GB 8923-88

3 适用范围
本图集适用于新建、扩建和改建的多层、高层民用建筑及工业建筑中生产、生活冷水和热水、中水，消防、循环冷却水、雨水回用系统等给水、排水、存水等成品给水箱。

4 成品给水箱
4.1 材质包括：不锈钢板、防腐钢板、搪瓷钢板、喷塑钢板、镀锌钢板、玻璃纤维增强塑料（SMC）模压板等。本图集编入的水箱类型及选用详见第5页。
4.2 成品不锈钢矩形水箱箱体采用食品级不锈钢板经专用模具冲压成标准板块，经氩弧焊接成型，箱体整体强度高，产品质量可靠，安装方便，并通过卫生防疫部门检验。
4.3 成品水箱标准板规格主要分为1000×1000、1000×500、500×500三种，应由生产厂家进行水箱结构核算。
4.4 焊接要求：水箱内设置的不锈钢拉筋应采用氩弧焊焊接，搭接长度不应小于100mm，搭接处应采用通焊。水箱底板应采用双面焊接；侧壁板可采用单面内焊，但水中氯化物含量较高时，应采用内外双面焊；顶板可采用单面外焊。
4.5 材质选用：应考虑所贮存水的水质及用途。选择不锈钢材质水箱应满足相关标准规定的耐氯离子腐蚀能力。组合式不锈钢板水箱宜用于生活、消防等用水，水质必须达到国家饮用水标准，不宜用于开水、软化水、地热水等。
4.6 SMC组合式水箱由SMC水箱单板、密封材料、连接件及其他附件按照一定的结构形式组装而成，其性能要求详见《玻璃纤维增强塑料水箱，第一部分：SMC组合式水箱》（JC/T 658.1-2007）。
4.7 箱体制作、组装及验收应符合国家标准或企业标准。
4.8 用户若需要选用本图集以外的规格或异形水箱，可按尺寸模数500进制任意组合并向制造厂家提出要求。若选用同类型其他生产厂产品时，应核校其技术参数。
4.9 验收要求：水箱组装完成后，装满水24小时无渗漏，且标准板凸变形量不得过大。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

12S101：矩形给水箱
目录
总说明
组合式不锈钢板给水箱
组合式不锈钢板给水箱(Ⅰ)外形图
组合式不锈钢板给水箱(Ⅰ)选用表
组合式不锈钢板给水箱(Ⅰ)标准板
组合式不锈钢板给水箱(Ⅰ)基础图
组合式不锈钢板给水箱(Ⅱ)外形图
组合式不锈钢板给水箱(Ⅱ)选用表
组合式不锈钢板给水箱(Ⅱ)标准板
组合式不锈钢板给水箱(Ⅱ)基础图
组合式不锈钢板给水箱(Ⅲ)外形图
组合式不锈钢板给水箱(Ⅲ)选用表
组合式不锈钢板给水箱(Ⅲ)基础图
组合式不锈钢板给水箱(Ⅳ)外形图
组合式不锈钢板给水箱(Ⅳ)选用表
组合式不锈钢板给水箱(Ⅳ)标准板
组合式不锈钢板给水箱(Ⅳ)基础图
组合式不锈钢肋板给水箱
组合式不锈钢肋板给水箱(Ⅰ)外形图
组合式不锈钢肋板给水箱(Ⅰ)选用表
组合式不锈钢肋板给水箱(Ⅰ)基础图
组合式不锈钢肋板给水箱(Ⅱ)外形图
组合式不锈钢肋板给水箱(Ⅱ)选用表
组合式不锈钢肋板给水箱(Ⅱ)基础图
组合式不锈钢波纹板给水箱
组合式不锈钢波纹板给水箱外形图
组合式不锈钢波纹板给水箱选用表
组合式不锈钢波纹板给水箱标准板
组合式不锈钢波纹板给水箱基础图
冲压式不锈钢板给水箱
冲压式不锈钢板给水箱外形图
冲压式不锈钢板给水箱选用表
冲压式不锈钢板给水箱基础图
冲压式内喷涂钢板给水箱
冲压式内喷涂钢板给水箱外形图
冲压式内喷涂钢板给水箱选用表
冲压式内喷涂钢板给水箱基础图
装配式钢板给水箱
装配式给水箱(Ⅰ)外形图
装配式给水箱(Ⅰ)选用表
装配式给水箱(Ⅰ)标准板
装配式给水箱(Ⅰ)基础图
装配式给水箱(Ⅱ)外形图
装配式给水箱(Ⅱ)选用表
装配式给水箱(Ⅱ)标准板
装配式给水箱(Ⅱ)基础图
装配式给水箱(Ⅲ)外形图
装配式给水箱(Ⅲ)选用表
装配式给水箱(Ⅲ)基础图
装配式SMC给水箱
装配式SMC给水箱外形图
装配式SMC给水箱选用表
装配式SMC给水箱标准板
装配式SMC给水箱基础图
现场制作矩形给水箱
水箱选用简图
水箱选用表
水箱配管及附件组装图
1＃水箱本体图（H＝1100）
2＃～9＃水箱本体图（H＝1200、1400、1500）
2＃、3＃水箱本体材料表（H＝1200）
4＃、5＃水箱本体材料表（H＝1400）
6＃、7＃水箱本体材料表（H＝1500）
8＃、9＃水箱本体材料表（H＝1500）
10＃～14＃水箱本体图（H=1800、2000）
10＃、11＃水箱本体材料表（H＝1800）
12＃、13＃水箱本体材料表（H＝2000）
14＃水箱本体材料表（H＝2000）
15＃、17＃、18＃、20＃水箱本体图（H＝2000）
15＃、17＃水箱本体材料表（H＝2000）
18＃、20＃水箱本体材料表（H=2000）
16＃、19＃、21＃、22＃水箱本体图（H＝2400）
16＃、19＃水箱本体材料表（H＝2400）
21＃、22＃水箱本体材料表（H＝2400）
23＃、24＃、26＃、28＃水箱本体图（H＝2000）
23＃、24＃水箱本体材料表（H＝2000）
26＃、28＃水箱本体材料表（H＝2000）
25＃、27＃、29＃、31＃水箱本体图（H＝2400）
25＃、27＃水箱本体材料表（H＝2400）
29＃、31＃水箱本体材料表（H＝2400）
30＃、32＃、33＃水箱本体图（H＝2600）
30＃、32＃水箱本体材料表（H＝2600）
33＃水箱本体材料表（H＝2600）
水箱内人梯
水箱外人梯
水箱外人梯材料表
水箱人孔
水箱配管接头安装团
溢流管、透气管安装图
磁耦合液位计安装
玻璃管液位计安装
浮球阀安装及水箱有效容积示意图
液压式水位控制阀安装及水箱有效容积示意图
液压式水位控制阀安装尺寸表
