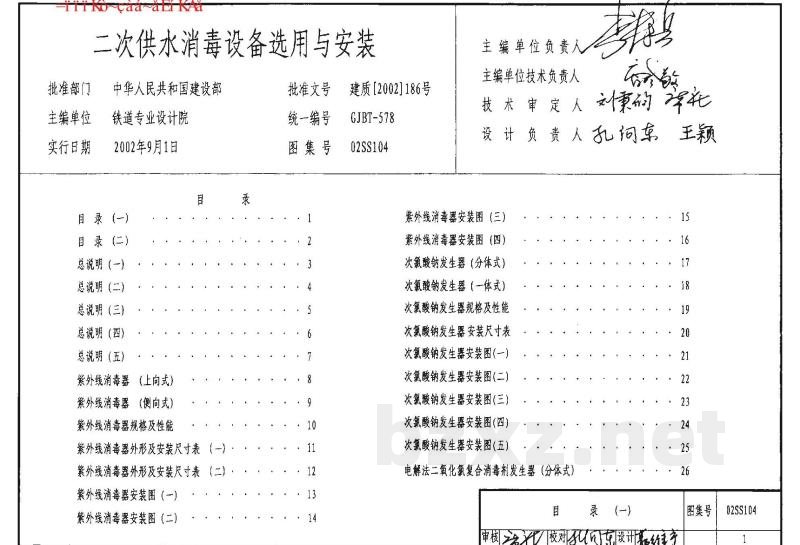

02SS104 二次供水消毒设备选用与安装

二次供水消毒设备选用与安装

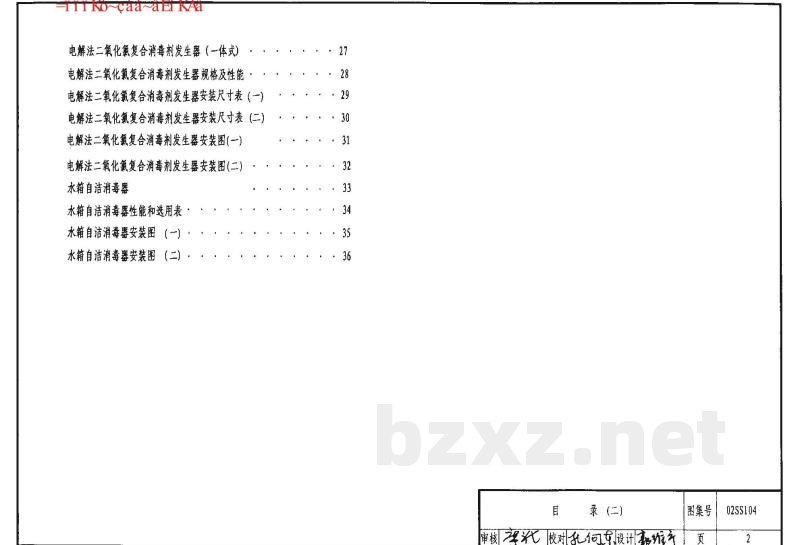

目 录

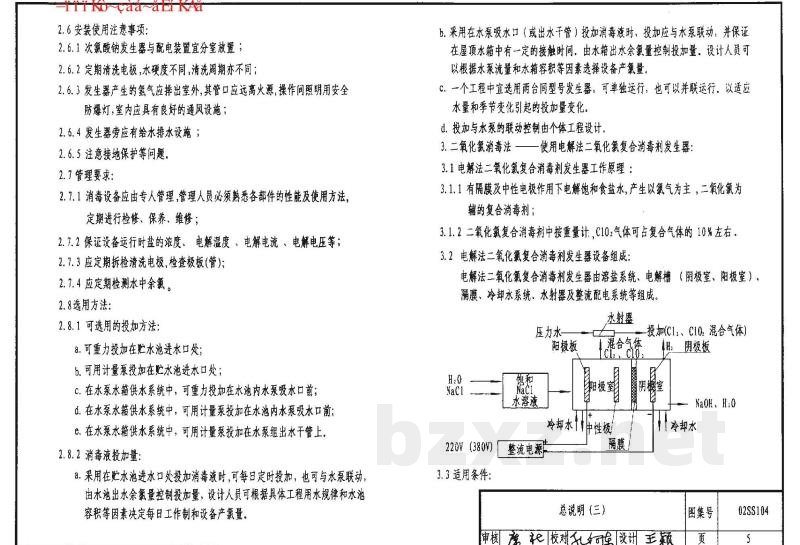

电解法二氧化氯复合消毒剂发生器（一体式）

电解法二氧化氯复合消毒剂发生器规格及性能

电解法二氧化氯复合消毒剂发生器安装尺寸表 (一)

电解法二氧化氯复合消毒剂发生器安装尺寸表 (二)

电解法二氧化氯复合消毒剂发生器安装图 (一)

电解法二氧化氯复合消毒剂发生器安装图 (二)

水箱自洁消毒器

水箱自洁消毒器性能和选用表

水箱自洁消毒器安装图 (一)

水箱自洁消毒器安装图 (二)

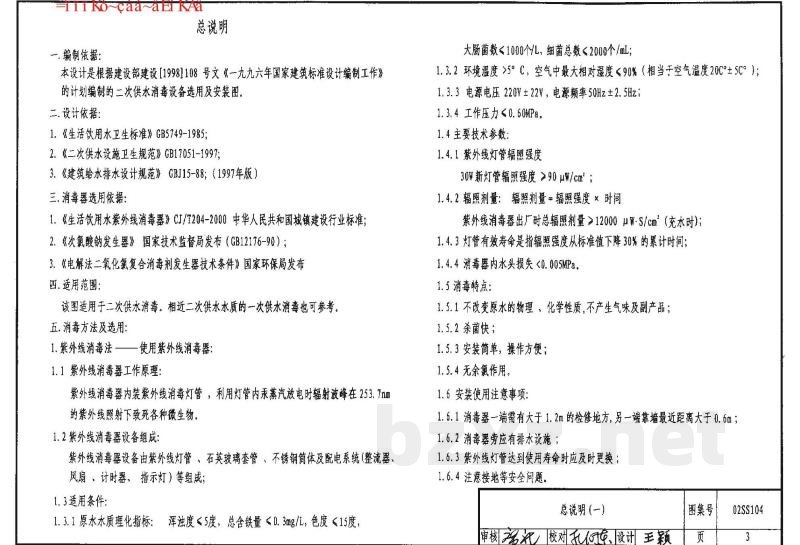

总说明

一. 编制依据:

本设计是根据建设部建设[1998]108号文《一九九六年国家建筑标准设计编制工作》的计划编制的二次供水消毒设备选用及安装图。

二. 设计依据:

1. 《生活饮用水卫生标准》GBS749-1985;
2. 《二次供水设施卫生规范》GB17051-1997;
3. 《建筑给水排水设计规范》GBJ15-88; (1997年版)

三. 消毒器选用依据:

1. 《生活饮用水紫外线消毒器》CJ/T204-2000 中华人民共和国城镇建设行业标准;
2. 《次氯酸钠发生器》国家技术监督局发布 (GB12176-90);
3. 《电解法二氧化氯复合消毒剂发生器技术条件》国家环保局发布

四. 适用范围:

该图适用于二次供水消毒。相近二次供水水质的一次供水消毒也可参考。

五. 消毒方法及选用:

1. 紫外线消毒法——使用紫外线消毒器;

1.1 紫外线消毒器工作原理:

紫外线消毒器内装紫外线消毒灯管，利用灯管内汞蒸汽放电时辐射峰值在253.7nm的紫外线照射下杀死各种微生物。

1.2 紫外线消毒器设备组成:

紫外线消毒器设备由紫外线灯管、石英玻璃套管、不锈钢钢体及配电系统(整流器、风扇、计时器、指示灯)等组成;

1.3 适用条件:

1. 原水水质理化指标: 浑浊度 <5度, 总含铁量 <0.3mg/L, 色度 <15度,

大肠菌数 <1000个/L, 细菌总数 <2000个/mL;

2. 环境温度: >5°C, 空气中最大相对湿度 <90% (相当于空气温度20°C±5°C);
3. 电源电压: 220V ± 22V, 电源频率 50Hz ± 2.5Hz;
4. 工作压力: <0.6MPa。

1.4 主要技术参数:

1. 紫外线灯管辐照强度

30W新灯管辐照强度 >90 μW/cm²;

2. 辐射剂量: 辐射剂量 = 辐照强度 × 时间

紫外线消毒器出厂时总辐射剂量 >12000 μW·S/cm² (充水时);

3. 灯管有效寿命: 是指辐照强度从标准值下降30%的累计时间;
4. 消毒器内水头损失: <0.05MPa。

1.5 消毒特点:

1. 不改变原水的物理、化学性质, 不产生气味及副产物;
2. 杀菌快;
3. 安装简单，操作方便;
4. 无余氯作用。

1.6 安装使用注意事项:

1. 消毒器一端需有大于1.2m的检修地方, 另一端靠墙最近距离大于0.6m;
2. 消毒器旁应有排水设施;
3. 紫外线灯管达到使用寿命时应及时更换;

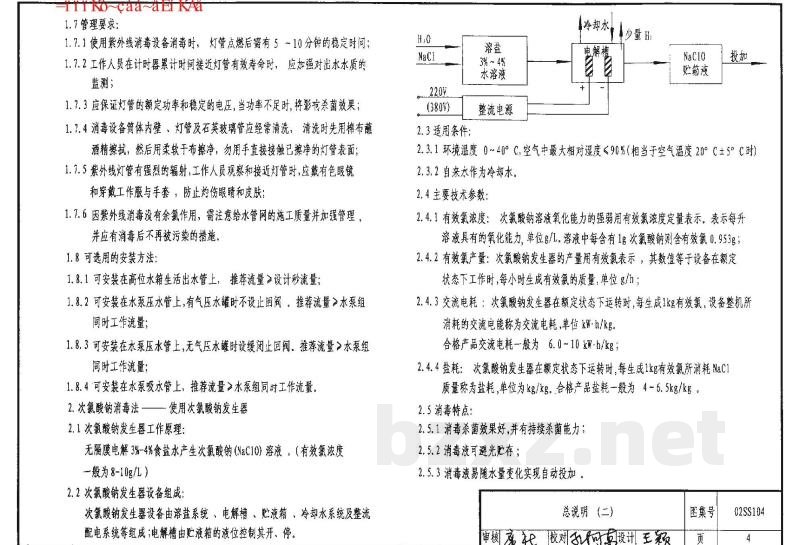

4. 注意接地等安全问题。
