06SS109 管网叠压供水设备选用与安装

管网叠压供水设备的计算选用和减振要求，典型设备的性能参数及安装详图，选用安装注意事项和运行管理维护要求。

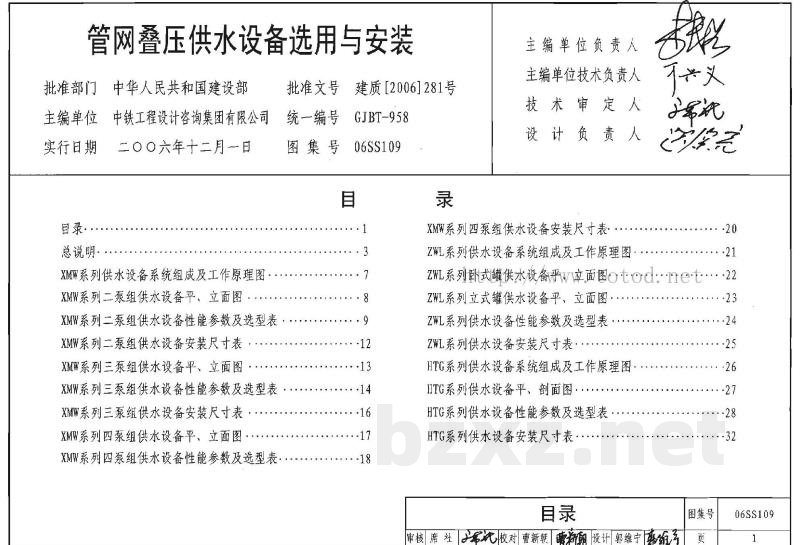

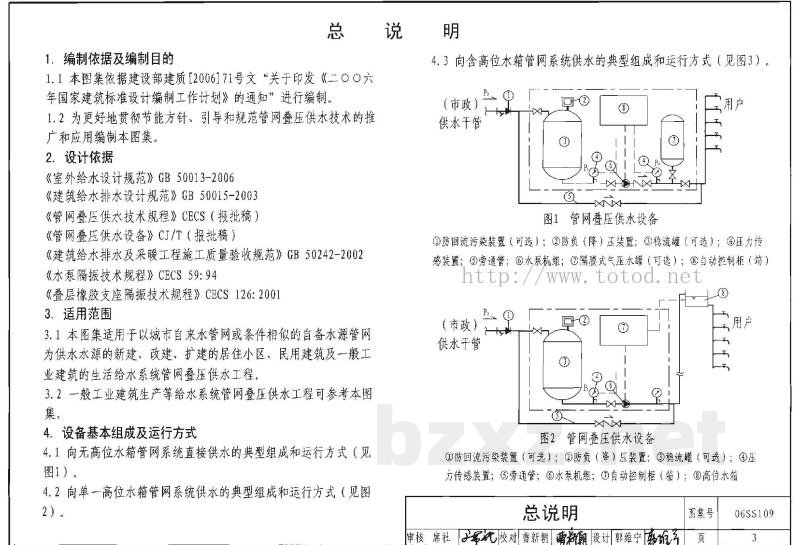

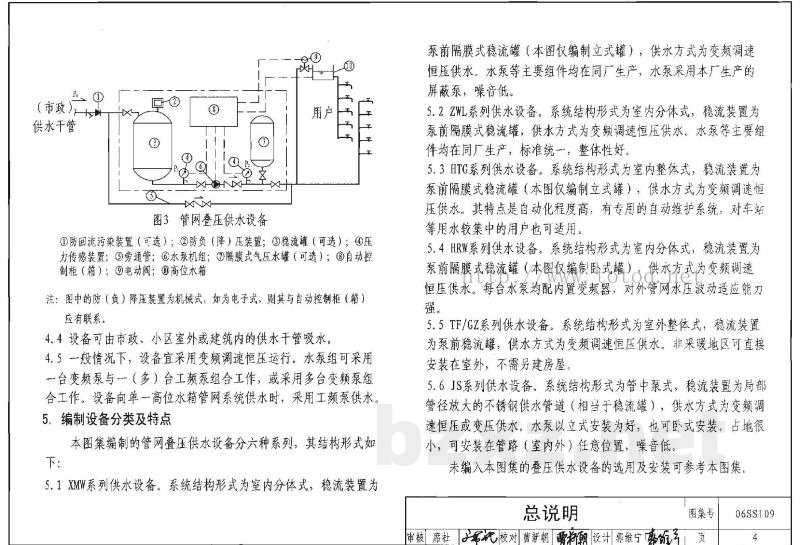

管网叠压供水设备选用与安装 批准部门中华人民共和国建设部主编单位中铁工程设计咨询集团有限公司实行日期二〇〇六年十二月一日目录· 总说明． XMW系列供水设备系统组成及工作原理图·XMW系列二泵组供水设备平，立面图XMW系列二泵组供水设备性能参数及选型表XMW系列二泵组供水设备安装尺寸表XMW系列三泵组供水设备平、立面图··XMW系列三泵组供水设备性能参数及选型表XMW系列三泵组供水设备安装尺寸表XMW系列四泵组供水设备平、立面图XMW系列四泵组供水设备性能参数及选型表批准文号 建质[2006]281号 统一编号 GJBT-958 图集号 06SS109 目 ·3 7 ..·8 .·9 -12 .·13 .·14 .·16 -17 ..-18 录 主编单位负责人 主编单位技术负责人 技术审定人 设计负责人 XMW系列四泵组供水设备安装尺寸表·ZWL系列供水设备系统组成及工作原理图·常 .20 ·21 zWL系列卧式罐供水设备乎W立面图otodne七···-22ZWL系列立式罐供水设备平、立面图·..ZWL系列供水设备性能参数及选型表ZWL系列供水设备安装尺寸表· HTG系列供水设备系统组成及工作原理图HTG系列供水设备平、剖面图· HTG系列供水设备性能参数及选型表··HTG系列供水设备安装尺寸表· 目录 审核席 社常校对 曹新增新 计郭维宁|事统].·23 .-24 -25 .-26 ..-27 ..-28 .-32 图集号 贝 06SS109 1 HRW系列供水设备系统组成及工作原理图·HRW系列供水设备平、立面图 HRW系列供水设备性能参数及选型表HRW系列供水设备安装尺寸表··TF/GZ系列供水设备系统组成及工作原理图TF/GZA型供水设备平、立面图··TF/GZB型供水设备平、立面图·TF/GZA型供水设备性能参数及选型表··TF/CZB型供水设备性能参数及选型表·，TF/GZ系列供水设备安装尺寸表 JS系列供水设备工作原理及选用说明JS系列供水设备立式安装图· JS系列供水设备卧式安装图 JS系列供水设备选型及安装尺寸表，其他 低阻力倒流防止器选用说明- 低阻力倒流防止器室外地面安装图，·34 -35 .·36 .·37 ·38 39 ··40 .41 .42 .44 ·45 ··46 --47 ·48 ·50 -51 低阻力倒流防止器室内安装图 目录 审核席社洗校对曹新朝 设计郭维宁聚航节图集号 2 06SS109 2 1.编制依据及编制目的 总说明 4.3向含高位水箱管网系统供水的典型组成和运行方式（见图3）。1.1本图集依据建设部建质【2006]71号文“关于印发《二○○六年国家建筑标准设计编制工作计划》的通知”进行编制。1.2为更好地贯彻节能方针、引导和规范管网叠压供水技术的推广和应用编制本图集。 2．设计依据 《室外给水设计规范》GB50013-2006《建筑给水排水设计规范》GB50015-2003《管网叠压供水技术规程》CECS（报批稿）《管网叠压供水设备》CJ/T（报批稿）《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《水泵隔振技术规程》CECS59:94《叠层橡胶支座隔振技术规程》CECS126:20013．适用范围 3.1本图集适用于以城市自来水管网或条件相似的自备水源管网为供水水源的新建、改建、扩建的居住小区、民用建筑及一一般工业建筑的生活给水系统管网叠压供水工程，3.2一般工业建筑生产等给水系统管网叠压供水工程可参考本图集。 4．设备基本组成及运行方式 4.1向无高位水箱管网系统直接供水的典型组成和运行方式（见图1）。 4.2向单一高位水箱管网系统供水的典型组成和运行方式（见图2)。 P@ （市政）二 供水干管 ? ? 4 C6 XNXH ④ 图1管网叠压供水设备 G 用户 ①防回流污染装置（可选）：②防负（降）汪装置：③稳流罐（可选）：④压力传感装置：③旁通管：③水泵机组；①隔膜式气压水罐（可选）；自动制柜（箱） L Pa （市政） 供水干管 ? P ? x区 图2管网叠压供水设备 与用户 ①防回流污染装置（可选）：②防负（降）压装置；③稳流罐（可选）；①压方传感装置；③旁通管；③水泵机组；①自动控制柜（箱）；③高位水箱总说明 审核席社代校对曹新朝 新期 设计郭维宁彩图集号 页 06SS109 3 P@ （市政） 供水干管 区 回? ? 4 ? 工 区区 ? PE 文 图3管网叠压供水设备 qo 用户 ①防回流污染装置（可选）；②防负（降）压装置；③稳流罐（可选）；④压力传感装置③旁通管；@水泵机组：①隔膜式气压水罐（可选）；④自动控制柜（箱）；@电动阀；高位水箱注：图中的防（负）降压装置为机械式，如为电子式，则其与自动控制柜（箱）应有联系。 4.4设备可由市政、小区室外或建筑内的供水干管吸水。4.5一般情况下，设备宜采用变频调速恒压运行。水泵组可采用一台变频泵与一（多）台工频泵组合工作，或采用多台变频泵组合工作。设备向单一高位水箱管网系统供水时，采用工频泵供水5.编制设备分类及特点 本图集编制的管网叠压供水设备分六种系列，其结构形式如下： 5.1XMW系列供水设备。系统结构形式为室内分体式，稳流装置为泵前隔膜式稳流罐（本图仅编制立式罐），供水方式为变频凋速恒压供水。水泵等主要组件均在同厂生产，水泵采用本厂生产的屏蔽泵，噪音低。 5.2ZWL系列供水设备。系统结构形式为室内分体式，稳流装置为泵前隔膜式稳流罐，供水方式为变频调速恒压供水。水泵等主要组件均在同广生产，标准统一，整体性好。5.3HTG系列供水设备。系统结构形式为室内整体式，稳流装置为泵前隔膜式稳流罐（本图仅编制立式罐），供水方式为变频调速恒压供水。其特点是自动化程度高，有专用的自动维护系统，对车站等用水较集中的用户也可适用。5.4HRW系列供水设备。系统结构形式为室内分体式，稳流装置为泵前隔膜式稳流罐（本图仅编制！卧式罐），供水方式为变频调速恒压供水。每台水泵均配内置变频器，对外管网水压波动适应能力强。 5.5TF/CZ系列供水设备。系统结构形式为室外整体式，稳流装置为泵前稳流罐，供水方式为变频调速恒压供水。非采暖地区可直接安装在室外，不需另建房屋。 5.6JS系列供水设备。系统结构形式为管中泵式，稳流装置为局部管径放大的不锈钢供水管道（相当于稳流罐），供水方式为变频凋速恒压或变压供水。水泵以立式安装为好，也可臣式安装。占地很小，可安装在管路（室内外）任意位置，噪音低。未编入本图集的叠压供水设备的选用及安装可参考本图集总说明 图集号 审核席社代校对曹新朝曾将设计郭维宁「页06SS10% 4 6．设备选用注意事项 6.1在市政供水的范围内，生活（生产）给水系统采用管网叠压供水时，应经当地供水行政主管部门及供水部门同意。不得在当地供水行政主管部门及供水部门认为不得使用的区域采用管网叠压供水设备。 6.2在经常性停水、供水总量不能满足用水需求、千管可资利用的水头过低、压力波动过大、管径偏小及可能对周边现有（或规划）用户用水造成严重影响的区域不得采用管网叠压供水。6.3有毒物质，化学药品等危险品进行制造、加工、贮存的工厂、研究单位和仓库等用户（含医院等）、不充许停水的用户不得采用管网叠压供水。 6.4对用水过于集中、瞬间用水量过大或供水保证率要求高的用户，采用管网叠压供水时，应采用有效的调储措施。6.5在市政供水的范围内，系统允许的最大设计水量和市政供水于管最低压力应由供水行政主管部门及供水部门确定。在自备水源供水的范围内，上述参数应由供水部门或设计人员经技术经济比较后计算确定。 6.6设备选型计算和选用要点可参照《全国民用建筑工程设计技术措施-节能专篇》（给水排水分册）。7．选用例题 某居住小区往宅楼（不设高位水箱）八栋，高区设计人数为3600人，设计最大时流量17.28m2/h。市政水务部门同意采用管网叠压供水设备，接管点在距该小区1.0km的DN400市政自来水管。该处管中心标高36.0m，充许最低工作压力0.22MPa，正常工作压力0.28MPa，最高工作压力0.30MPa。管网叠压设备水泵组进水管中心标高32.0m。试通过计算选型：7.1设计流量：17.28m2/h，接引水管公称外径dn110（PE管）。倒流防止器水头损失3.0m，引水管总水头损失2.5m7.2水泵组进口的限定压力： Pi =0. 22-0. 01 (32. 0-36. 0) -0. 01 (3. 0+2. 5)=0. 205MPa.7.3水泵出水口的设定压力P2经计算为0.60MPa。7.4水泵组最大设计扬程： Hmux =P2-P1=0. 60-0. 205=0. 395MPa=39.5m7.5水泵组最小工作扬程： H min=0. 60-0: 30+0. 01 (32V 0-36.0)=0.26MPa=26m)7.6泵组出口压力恒压运行值为0.60MPa。7.7选型方案，见下表： 方案- 型号： 泵 组 稳压罐 XMW20-0.4-2×4. 0 三泵组两用一-备 Q=20m3/h H=40m N=2 × 4. 0km Φ600×2000立式隔膜罐 总说明 方案三 PTG20/35/0.8（I） 三泵组两用一备 Q=16~24m3/h F=40~30m N=2 × 4. 0k 中600×2000立式隔膜罐 图集号 审核席社代校对曹新朝 曹设计 郭维宁页 06SS109 S 8．其他设计要点 8.1根据设备设置位置及用水要求，当按相关标准需设置倒流防止器时，应设置水头损失小、有自动排水和防回流功能的倒流防止器。选用及安装要点可见本图集第50～52页。8.2设备减振设计：本图集采用了设备减振设计（如供水设备设置场所不需考虑防噪声和防振，也可采用非减振设计）。机组减振设计采用JSD系列低频橡胶隔振器和SD型橡胶隔振垫两种形式与机组连接的管道采用KXT系列可曲绕橡胶接头，以防止机组运行时沿管道传振。选型计算要点可参见95SS103《立式水泵隔振及其安装》及其他资料。 8.3设备基础设计要求 8.3.1除JS系列立式安装可采用支（托）架与墙壁牢固安装外，其它各系列设备均宜采用刚性混凝土基础，刚性混凝土基础应由结构专业设计人员设计。 8.3.2设备基础尺寸根据不同型号设备安装尺寸表确定。独立基础厚度不宜小于500mm。强度等级不低于C20,地基承载力标准值不低于120kPa，达不到要求时，应进行地基处理。基础底面下设砂石垫层或灰土垫层，其厚度不小于200mm，并充分夯实8.3.3设备基座应与刚性基础充分锚固。采用螺栓锚固时，锚固长度不应小于40d；采用预埋件锚固时，应通过计算或根据经验确定。8.3.4当基础设在底板或楼板上时，设备基础应与板整体浇筑，主体结构专业设计人员应根据所选用设备型号对应的荷载参数进行楼板及设备基础结构设计。 9，安装注意事项、运行管理维护要求9.1安装注意事项：刚性混凝土基础达到设计强度后方可进行设备安装。设备安装应符合《管网叠压供水技术规程》及《机械设备安装工程施工及验收通用规范》GB50231的规定。设备安装工程完成后，应进行试运转。并经检查、验收后方可投入正常运行设备电机接线后应确认旋转方向，保证与标注箭头方向一致。9.2运行管理维护要求 9.2.1设备正常运行时，严禁随意扭动各种转换开关，严禁随意更改各设定的运行控制参数。 9.2.2经常监视电源电压，工作电压为380V±10%，50Hz±2Hz。9.2.3要定期清理电控柜中的灰尘，保持电控柜的清洁。9.2.4泵房内应保持干燥、清洁、通风，以延长设备使用寿命。：10．其他 10.1本图集尺寸单位除注明外，其他均以mm计。10.2由于本图集是在《管网叠压供水技术规程》、《管网膏压供水设备》还未正式实施前出版，故本图集所编入产品的术语、名称、系统组成及运行控制等尚不完垦规蔻、统'et11.本图集参加编制单位 上海熊猫机械（集团）有限公司上海连成（集团）有限公司 北京和创达通用技术有限公司 北京盈润丰机械有限公司 福州得福水务科技有限公司 青岛效能技术设备工程有限公司总说明 图集号 审核席社六第代校对曹新朝兽新盟设计郭维宁瓶页06SS109 6 智能变频 控制柜 市政管网 过滤器 倒流防止器 用户管网 稳流罐 压力传感装置 QP2 防负（降）压装置 隔膜 压力传感装置， RRPI 气压水罐 1#水泵， 2#水泵 3#水泵 tp: 说明 1、本系统基本维成：稳流罐、气压水罐（可选）水泵机组、自动控制柜、三力传感装置、倒流防止器、管路系统等。 2．工作原理： (1)当自来水的供水压力P1低二用户所需要的设定压力卫2时，控制系统会自动控制变频泵运行，直到用户管的实际定力P-P2。变频器控制变频衰以恒定的转速运行，自来水的压力21越高，变频泵的转速就越低；自来水压力?1越低，变频泵的转速就越高。当自来永的压力P1-P2时，变频泵就延时停机，以自来水压力直接供用户。稳流罐的作用是可确保用户所需要的压力恒定。当自来水供水压方P1低二设定压力P2时，水泵自动启动(2)变频泵的进水口与稳流罐相连，微机通过压力传感装置检测自来水管网的压力波动情况，通过稳流罐缓解供水压力的波动，通过防负（降）压装置，消除产生瞬时负压的因素，从而确保自来水管网的正常供水。 (3)机组各水泵互为备用。 3.设备型号意义： XMW -- 一水泵机组最大扬程（MPa） 水泵机组最大供水流量(m\/h) 熊猫公司系列产品 4．该系列图纸是根据上海熊猫机械（集团)有限公司提供的“XMW变频无负压管网自动增压给水设备”资料编制。 XMW系列供水设备系统组成及工作原理图审核席社学汽校对退深亮二甲军萄设计 邢军顿事殖图集号 页 06SS109 7 盲板 W+200 W W-50 平面图 育板 00t 直板 设备机座 地脚螺栓孔 稳流罐 出水口（DN） 减振器 ［10 室内地坪 地脚螺检 预留孔100×100×300 自来衣 进水口（DN） 立面图 说明：进出口的方向由选用者根据现场实际情况确定XMW系列二泵组供水设备平、立面图防负（降）压装置 压力控制器 盲板 2 混凝土基础 C20 图集号 06SS109 审核|席社名代校对邢军朝二军期 设计郭维宁|东航页 8 序号 2 3 4 5 6 7 o 9 10 11 12 13 14 15 16 设备 型号 XMW8 XMW10 XMW15 XMW20 额定 扬程 （MPa） 0.2 0.4 0.6 0.8 0.2 0.4 0.6 0.8 0. 2 0.4 0.6 0.8 0.2 0.4 0.6 0.8 设备流量 (m\/h） 8 8 8 8 10 10 10 10 15 15 15 15 20 20 20 20 XMW系列二泵组供水设备性能参数及选型表立式稳流罐 直径×高（m） 0. 6 × 2. 0 0. 6×2. 0 0. 6 ×2. 0 0. 6 ×2. 0 水泵（-用--备2台） 型号 AAB40-100 AAB40-160 AAB50-200 AAB40-250 AAB50-125A AAB50-160A AAB50-200 AAB50-250A AAB50-100 AAB50-160 AAB50-200 AAB50-250A AAB65-125A AAB65-160A AAB65-200 AAB65-250A 单泵功率 (kw) 0.55 2.2 5.5 7.5 1.1 2.2 5.15 7.5 1. 1 3 5.5 15 2.2 4.0 7.5 11 变频柜型号 XMW1-2-0.55 XMW1-2-2.2 XMW1-2~5.5 XMW1-2-7.5 XMW1-2-1.1 XMW1-2-2. 2 XMW1-2+5/5 XMW1-2-7.5 XMW1-2-1.1 XMW1-2-3.0 XMW1-2-5.5 XMW1-2-15 XMW1-2-2.2 XMW1-2-4.0 XMW1-2-7. 5 XMW1-2-11 注：本表根据上海熊猫机械（集团）有限公司提供的资料编制。XMW系列供水设备稳流罐包括立式、卧式两种形式，设备重(kg) 净重 514 544 648 646 526 552 648 710 522 568 648 710 598 644 694 782 运行 重量 934 870 1078 1075 946 920 972 1130 942 988 1078 1130 1018 1064 1114 1202 隔扳器(垫） 型号 SD41-0.5 SD61-0.5 SD61-0.5 SD61-0.5 SD41-0.5 SD61-0.5 SD61-0.5 TG2-2 SD41-0. 5 SD61-0.5 SD61-0.5 JG2-2 SD41-0.5 SD61-0.5 SD61-0.5 JG2-2 高度 (mm) 20 20 20 20 20 20 20 65 20 20 20 65 20 20 20 65 XMW系列二泵组供水设备性能参数及选型表图集号 审核席社就校对巡深亮设计 郭维宁康航质 65109 9 续表 序号 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 设备 型号 XMW25 XMW30 XMW35 XMW40 额定 扬程 （MPa） 0. 2 0. 4 0.6 0.8 0. 2 0.4 0.6 0.8 0. 2 0. 4 0.6 0.8 0. 2 0.4 0. 6 0.8 设备流量 (m2/h） 25 25 25 25 30 30 30 30 35 35 35 35 40 40 40 40 立式稳流罐 直径×高（m） 0.6 ×2. 0 0. 6 ×2. 0 0. 8 ×2. 0 0.8×2. 0 水泵（一用一备2台） 型号 AAB65-100 AAB65-160 AAB65-200 AAB65-250A AAB65-100 AAB65-160 AAB65-200 AAB65-250A AAB80-100 AAB80-160A AAB80-200 AAB80-250A AAB80-125A AAB80-160A AAB80-200A AAB80-250A 单泵功率 (kw) 1.5 5.5 7. 5 11 1.5 5.5 7.5 111 3 7.5 15 18.5 4 7.5 11 18.5 变频柜型号 XMW1-2-1.5 XMW1-2-5.5 XMW1-2-7.5 XMW1-2-11 XMW1-2-1.5 XMW1-2-5.5 XMW1-2-7.5 XMW1-2-1iw XMW1-2-3 XMW1-2-7. 5 XMW1-2-15 XMW1-2-18.5 XMW1-2-4 XMW1-2-7.5 XMW1-2-11 XMW1-2-18.5 设备重(kg) 运行 净重 594 656 694 782 594 656 694 W782 652 686 792 886 650 686 768 886 重量 1014 1076 1114 1202 1014 1076 1114 Q202 1072 1106 1212 1306 1070 1106 1188 1306 隔振器(垫） 高度 型号 SD41-0. 5 SD61-0.5 SD61-0. 5 JG2-2 SD41-0.5 SD61-0.5 SD61-0.5 aG2-2e SD61-0.5 SD61-0. 5 JG2-2 JG2-2 JG2-2 SD61-0. 5 JC2-2 JC2-2 XMW系列二泵组供水设备性能参数及选型表审核席社洗校对迟深亮设计郭维宁(mm) 20 20 20 65 20 20 20 65 20 20 65 65 65 20 65 65 图集号 页 06SS109 10 续表 序号 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 设备 型号 XMW45 XMWSo XMW55 XMW60 XMW70 额定 压力 （MPa 0. 2 0. 4 0. 6 0. 8 0.2 0. 4 0. 6 0.8 0.2 0. 4 0. 6 0.8 0. 2 0. 4 0. 6 0.8 0. 2 0. 4 0. 6 0.8 设备流量 (m2/h) 45 45 4.5 45 50 50 50 50 55 55 55 55 60 60 60 60 70 70 70 70 立式稳流罐 直径×高（m） 0. 8 × 2. 0 0.8×2.0 0.8×2. 0 0. 8 ×2. 0 1. 0 × 2. 0 水泵（一用一备2台） 型号 AAB80-125A AAB80-160A AAB80-200A AAB80-250A AAB80-100 AAB80-160 AAB80-200 AAB80-250 AAB80-125A AAB80-200B AAB80-250B AAB80-250A AAB80-100 AAB80-160 AAB80-200 AAB80-250 AAB100-100 AAB100-160 AAB100-200 AAB100-250A 单泵功率 (kw) 4 7. 5 11 18.5 3 7.5 15 18.5 4 7. 5 15 18.5 3 7.5 15 22 5.5 15 22 30 变频柜型号 XMW1-2-4 XMW1-2-7.5 XMW1-2-11 XMW1-2-18.5 XMW1-2-3 XMW1-2-7. 5 XMW1-2-15 XMW1-2-18. 5 XMW1-2-4 XMW1-2-7.5 XMW1-2-15 XMW1-2-18. 5 XMW1-2-3 XMW1-2-7. 5 XMW1-2-15 XMW1-2-22 XMW1-2-5.5 XMW1-2-15 XMW1-2-22 XMW1-2-30 设备重(kg) 运行 净重 650 686 768 886 652 686 792 900 650 698 872 886 652 686 792 910 684 814 868 1250 重量 1070 1106 1188 1306 1072 1106 1212 1320 1070 M18 1292 1306 1072 1106 1212 1320 1104 1234 1288 1670 隔振器(垫） 型号 SD61-0.5 SD61-0. 5 JG2-2 JG2-2 SD61-0.5 SD61-0.5 JG2-2 JG2-2 SD61-0.5 GG2-2 JG2-2 JC2-2 SD61-0.5 SD61-0.5 JG2-2 JG2-2 SD61-0.5 JG2-2 JG2-2 JG2-2 高度 (mm) 20 20 65 65 20 20 65 65 20 met 65 65 65 20 20 65 65 20 65 65 65 XMW系列二泵组供水设备性能参数及选型表审核席社校对退深亮记设计 郭维宁|事成车图集号 贝 06SS109 11 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 L 1600 1600 1600 1600 1600 1600 1600 1600 1800 1800 1800 1800 1800 1800 1800 1800 1800 1800 W 950 950 950 950 950 950 950 950 1170 1170 1170 1170 1170 1170 1170 1170 1170 1170 H1 690 710 750 750 690 72.5 750 760 690 725 750 760 780 780 780 810 780 780 DN DN40 DN40 DN40 DN40 DN40 DN40 DN40 DN40 DN50 DN50 DN50 DN50 DN65 DN65 DN65 DN65 DN80 DN80 XMW系列二泵组供水设备安装尺寸表（mm）序号 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 注：本表根据二海熊猫机械（集团）有限公司提供的资料编制。L 1800 1800 1800 1800 1800 1800 1800 1800 1800 1800 1800 1800 1800 1800 1800 1800 1800 1800 w 1170 1170 1170 1170 1170 1170 1170 1170 1170 1170 1170 1170 1170 1170 1170 1170 1170 1170 H1 790 790 780 780 790 790 860 885 885 890 860 885 885 890 860 885 885 890 DN DV80 DN80 DN80 DN80 DN80 DN80 DN80 DN80 DN80 DN8 DN80 DN80 DN80 DN80 DN100 DN100 DN100 DN100 序号 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 L 1800 1800 1800 1800 1800 1800 1800 1800 1800 800 1800 1800 1800 1800 1800 1800 1170 1170 1170 1170 1170 1170 1170 1170 1170 oo 1170 1170 1170 1170 1170 1170 H1 860 885 885 890 860 885 890 890 860 DN DN100 DN100 DN100 DN100 DN100 DN100 DN100 DN100 DN100 电Dy100 18851 885 890 950 965 975 1050 XMW系列二泵组供水设备安装尺寸表审核 席社代校对退深亮元设计 郭维宁节DV100 DV100 DN125 DN125 DN125 DN125 图集号 烫 06SS.09 12
